Противовес лифта

Противовес лифта

Противовес лифта, составленный из нескольких грузов, должен быть выполнен так, чтобы возможное смещение каждого груза в сторону не уменьшало регламентированные зазоры между кабиной и противовесом и между противовесом и ограждением шахты. Это смещение не должно быть более 5 мм.

Противовес должен быть оборудован направляющими башмаками.

В тех случаях, когда противовес проходит в машинное помещение лифта, он должен быть со всех сторон и на всю высоту
2— швеллер, 3 — болт, 4— деревянный брус (бук), 5 — пружинная шайба, 6 — гайка
машинного помещения огражден Детали наборного груза противовеса не должны иметь сколов и трещин.

Направляющие кабины и противовеса обеспечивают движение кабины или противовеса в строго вертикальном направлении и удерживают кабину на ловителях

Направляющие (рис. 54) могут быть деревянными и стальными Бруски (см рис. 54, в) для деревянных направляющих изготовляют из твердых пород деревьев типа бук, длина брусков
1—1,5 м, крепятся они к швеллеру 2 болтами 3. Шаг крепления брусков 300—400 мм, первое крепление от конца бруска должно находиться на расстоянии не менее 50 и не более 150 мм. Бруски не должны иметь сколов и трещин. Швеллер крепится уголками/к стальным поясам сетчатой шахты или же к закладным деталям, заделанным в кирпичной кладке шахты.

Чтобы исключить смещение брусков, в поперечных направлениях, их смыкают в шипы Такими направляющими оборудовались лифты модели ЭМИЗ. С 1958 г. лифты модели КМЗ-1958 начали оборудоваться стальными направляющими 5 (см. рис. 54, а) таврового профиля Направляющую собирают из

звеньев по 4—5 м. На концах этих звеньев с одной стороны фрезеруют пазы, а с другой — шипы Звенья направляющей стыкуются при помощи накладок. Крепление собранной направляющей производится при помощи прижимов 3, которые прижимают направляющую к уголкам 6. Шаг крепления стальных направляющих должен быть не более 3000 мм, причем, если крепление кусков направляющих выполнено прочно (одинаково с прочностью самих направляющих), то их можно крепить по шахте в любом месте направляющей, в противном случае крепить их по шахте можно в местах стыковки. Направляющие кабин и противовесов лифтов модели'КМЗ-1958 оборудованы направляющими таврового профиля. Направляющие противовесов лифтов модели ЭМИЗ и модели 1964 г. с раздвижными дверями выполнены из стального уголка 50X50 мм.

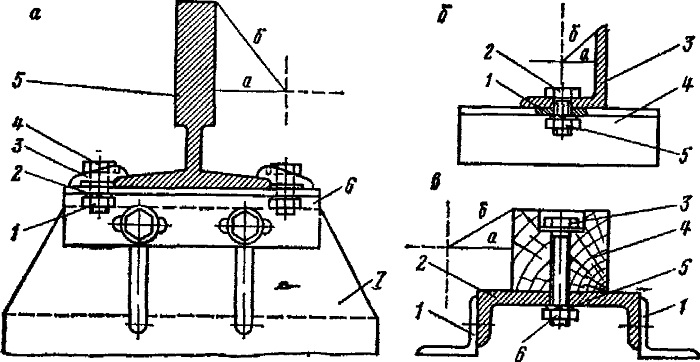

Рис. 54. Направляющие кабин и противовесов лифтов
а — направляющая кабины лифтов модели КМЗ 1958 и лифтов с раздвижными дверями

1 — гайка, 2 — пружинная шайба; 3 — прижим, 4— болт;
5 — направляющая (поперечный разрез), 6 — стальной уголок, 7 — кронштейн,
б — направляющая противовеса 1 — пружинная шайба; 2 — болт, 3 — направляющая (поперечный разрез), 4— стальной уголок-кронштейн, 5 — гайка,
в — направляющая кабины лифта модели ЭМИЗ

1 — стальной уголок (поперечный разрез);
