АВТОСПАС ЭЛЕКТРИЧЕСКИЕ И ГИД РАВЛИЧЕСКИЕ ЛЕБЕДКИ («Буйвол», «Рысак», «Бизон», «Пони»). ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ

УВАЖАЕМЫЙ ПОКУПАТЕЛЬ !
Благодарим Вас за выбор лебедки «Автоспас». Коллектив разработчиков надеется, что она станет Ва-шим надежным помощником в хозяйстве автотуриста, рыбака и охотника. При разработке лебедок наши специалисты постарались учесть пожелания профессиональных спасателей, известных путе-шественников, создателей техники для автотуризма и охоты, производителей автоэвакуаторов. Кроме того был учтён бесценный многолетний опыт, накопленный инженерами НТЦ «Трэкол», крупнейшего в Восточной Европе производителя самых бескомпромиссных вездеходов.
Перед установкой и началом эксплуатации лебедки внимательно изучите данную инструкцию. Ле-бедка является сложным устройством, неправильная эксплуатация которого может привести к выходу его из строя, повреждениям техники и тяжелым травмам находящихся поблизости людей. Нарушение правил установки, эксплуатации, технического обслуживания и требований по технике безопасности, изложенных в данной инструкции, влечет за собой снятие изделия с гарантии.
В целях улучшения качества продукции разработчики и производитель оставляют за собой право вно-сить изменения в конструкцию. Некоторые детали и узлы могут отличаться от указанных в данной инструкции.
Автомобильные и индустриальные лебедки Автоспас в силу особенностей своей конструкции являются исключительно тяговым устройством, и не могут являться механизмом для подъема грузов и удержания их на весу! Не экономьте на жизни и здоровье себя и окружающих. Исполь-зуйте специальные крановые и лифтовые механизмы необходимой грузоподъемности, конструк-ция которых предназначена для подобной эксплуатации.
Автомобильные лебедки Автоспас не предназначены для работы под водой.


СОДЕРЖАНИЕ
§ 1. ВЫБОР ЛЕБЕДКИ 2
§ 2. ПРИОБРЕТЕНИЕ ЛЕБЕДКИ 5
§ 3. ТРЕБОВАНИЯ ПО ТЕХНИКЕ БЕЗОПАСНОСТИ
ПРИ РАБОТЕ С ЛЕБЕДКОЙ 5
§ 4. ПРАВИЛА ЭКСПЛУАТАЦИИ 8
§ 5. ХРАНЕНИЕ И ТРАНСПОРТИРОВКА 11
§ 6. УСТАНОВКА И ПОДКЛЮЧЕНИЕ 11
§ 7. ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ 16
§ 8. ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА 18
1
§ 1. ВЫБОР ЛЕБЕДКИ
Лебедки Автоспас являются тяговыми устройствами, предназначенными исключительно для перемещения транспортных средств. Использование лебедки в качестве механизма для подъема грузов или людей, а так же для удержания грузов на весу категорически запрещено. Для подъема грузов и людей используйте только специальные лифтовые и подъемные механизмы.
Лебедки конструктивно не предназначены для работы со снежными отвалами. Лебедки Автоспас не предназначены для работы под водой.
Тяговые усилия моделей, указанные в настоящем руководстве в таблице 1 (стр. 3-4) являются мак-симальными, и достигаются на первом витке троса при полностью заряженных аккумуляторных ба-тареях транспортного средства, на котором установлена лебедка. При выборе лебедки настоятельно рекомендуется выбирать модели, тяговые усилия которых превышают максимальную предполагаемую нагрузку (например, максимальную разрешенную массу транспортного средства) не менее чем в пол-тора раза.
В случае если лебедка эксплуатируется в тяжелых условиях, тяговое усилие должно превышать пред-полагаемую нагрузку в два раза.
В случае если лебедка эксплуатируется на машинах для перемещения транспортных средств (автоэва-куаторах) лебедка должно соответствовать характеристикам предусмотренных заводом-изготовителем эвакуатора.
При выборе электрической модели лебедки, убедитесь, что напряжение бортовой сети Вашего транс-портного средства соответствует напряжению выбранной Вами лебедки.
При выборе гидравлической модели, убедитесь, что гидравлическая установка вашего транспортного средства имеет достаточную производительность, и соответствует требованиям указанным в настоя-щем руководстве.


СЕРИИ ЛЕБЕДОК АВТОСПАС
Серия «Пони» предназначена исключительно для эксплуатации на мотовездоходах, снегоходах, и лег-ких болотоходах максимальной массы до 1500 кг.
Серия «Рысак» предназначена для использования в качестве средства самовытаскивания легковых автомобилей повышенной проходимости и колесных вездеходов максимальной массы до 3500 кг...
Серия «Бизон» может использоваться как для самовытаскивания автомобилей повышенной прохо-димости и вездеходов так и для эксплуатации на машинах для перемещения транспортных средств (автоэвакуаторах).
Индустриальные гидравлические лебедки Автоспас серии «Буйвол» специально разработаны для экс-плуатации на машинах для перемещения транспортных средств (автоэвакуаторах).

Таблица 1

§ 2. ПРИОБРЕТЕНИЕ ЛЕБЕДКИ

В присутствии продавца проверьте комплектность лебедки согласно таблице 2.

Убедитесь в отсутствии механических повреждений деталей и комплектующих.

Проверьте правильность заполнения и наличие штампов в гарантийном талоне. Внимательно сверьте указанный продавцом серийный номер устройства.

§ 3. ТРЕБОВАНИЯ

ПО ТЕХНИКЕ БЕЗОПАСНОСТИ ПРИ РАБОТЕ С ЛЕБЕДКОЙ

Соблюдайте требования техники безопасности. Их нарушение может привести к причинению вреда жизни и здоровью, выходу лебедки из строя, повреждению транспортного средства и порче чужого имущества.

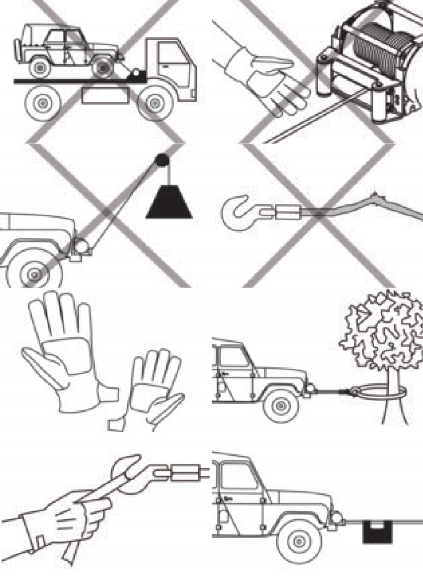

КАТЕГОРИЧЕСКИ ЗАПРЕЩАЕТСЯ

Использовать лебедку для удержания эвакуируемого автомобиля на платформе автоэвакуатора во вре-мя движения или в качестве фиксатора груза.

Буксировать, и тем более выдёргивать рывком при помощи троса лебедки любое транспортное сред-ство или груз вне зависимости от его массы.

Эксплуатация лебедки в случае если ее трос и крюк имеют повреждения, а так же в случае, если ле-бедка неисправна.

При работе с тросом лебедки всегда используйте перчатки из толстой кожи.

Убедитесь, что элементы Вашей одежды не могут попасть в движущиеся части лебедки или зацепить-ся за трос. Застегните рукава, снимите свисающие украшения, убедитесь в отсутствии болтающихся шнурков-застежек. Если Вы носите длинные волосы, используйте головной убор.

Используйте обувь с нескользящей подошвой.

При работе с лебедкой на заболоченных участках местности, в горах, на строительных объектах, во время спортивных соревнований – используйте специальные каску или шлем.

Если у Вас есть помощник, проверьте его одежду и снаряжение, ознакомьте его с требованиями по без-опасности и не начинайте работу, не убедившись, что он так же находится на безопасном расстоянии.

Всегда используйте корозащитную стропу, даже если в качестве якоря используются камни, бетонные блоки и т.п.

Всегда оставляйте на барабане лебедки не менее пяти витков троса.

На случай возможного обрыва троса всегда используйте специальный тросогаситель. В крайнем слу-чае, если тросогасителя нет, поместите на середину натягиваемого троса тяжелую куртку или рези-новый коврик.

Не подходите к натянутому тросу, не поправляйте натянутый трос рукой или ногой.

Убедитесь в отсутствии людей и животных в радиусе, превышающем длину размотанного участка троса не менее чем в 1,5 раза. В случае внезапного появления людей в опасной зоне немедленно пре-кратите работу.

При работе с тросом не подносите руки к направляющим роликам работающей лебедки ближе, чем на 50 см. Ни в коем случае не подносите руки к барабану работающей лебедки. При укладке троса не держите его за крюк, используйте специальную ленту.

Не подносите руки к натянутому тросу лебедки вплоть до полной остановки электродвигателя лебед-ки.

Убедитесь в надежности якоря, за который крепите трос. Категорически запрещается использовать в качестве якоря кусты, сухие или гнилые деревья, деревья растущие на склонах, телеграфные столбы, столбы высоковольтных линий и мачты освещения, опоры инженерных сооружений, трубы водных, газовых и иных коммуникаций, дорожные знаки.

В случае возникновения необходимости закрепить трос за транспортное средство (например, при ра-боте на эвакуаторе, при работе с блоком усиления и т.д.), крепите крюк лебедки только за предназна-ченные для этого буксировочные проушины или крюки. Убедитесь, в их надежности. Категорически запрещается крепить крюк лебедки за элементы рулевого управления, шасси, детали подвески и про-чие элементы транспортного средства.

При работе лебедки не стойте перед транспортным средством. Стойте около борта перемещаемого транспортного средства или эвакуатора, так, что бы в случае обрыва троса Вас максимально защищал кузов транспортного средства или эвакуатора.

Если при помощи лебедки Вы собираетесь переместить другой автомобиль, то убедитесь, что тор-мозная система может удержать тягач от качения навстречу перемещаемому транспортному средству. Если тормозная система не справляется, зафиксируйте свой автомобиль крепкой стропой за дерево или другой автомобиль. Если на эвакуаторе имеются специальные опоры – используйте их.

При работе с лебедкой на уклонах или наклонной платформе эвакуатора, убедитесь в отсутствии лю-дей, животных, других транспортных средств в зоне возможного отката перемещаемого транспортно-го средства назад. При необходимости застрахуйте перемещаемое транспортное средство стропой и (или) противооткатными башмаками. Запрещается находиться внутри перемещаемого транспортного средства. В случае обрыва троса тормозная система транспортного средства может не удержать его от скатывания вниз. Откройте окно со стороны рулевого колеса и направляйте транспортное средство снаружи. При работе на уклонах с лебедкой, установленной на квадроцикле, снегоходе и другой от-крытой мотовездеходной технике стойте сбоку от вездехода. Не надейтесь на свою ловкость и возмож-ность спрыгнуть.

После окончания работы с лебедкой трос должен быть полностью намотан на барабан, переключатель

свободной размотки должен быть переведен в положение «разблокировано». Отключите и уберите пульт лебедки. Силовой плюс (+) питания лебедки должен быть отключен от плюсовой (+) клеммы аккумулятора.

§ 4. ПРАВИЛА ЭКСПЛУАТАЦИИ

Неправильная эксплуатация влечёт за собой снятие лебедки с гарантии, может стать причиной выхода лебедки из строя, травм и порчи имущества.

Лебедка должна быть установлена, и подключена специалистами, с точным соблюдением требова-ний, изложенных в параграфе 6м данной инструкции. Каждый раз перед началом работы проводи-те осмотр лебедки и транспортного средства, на котором она установлена, а так же другого транс-портного средства, которое вы хотите переместить при помощи лебедки. Если указанные ниже неисправности будут обнаружены, немедленно примите меры к их устранению до начала работы. Техническое состояние лебедки:

Если трос или крюк лебедки имеют повреждения, немедленно замените их целиком. Убедитесь, что трос и крюк надежно закреплены.

Если трос намотан на барабане лебедки неравномерно — перемотайте его до начала работы ле-бедки под нагрузкой.

Электрические соединения лебедок должны быть подключены правильно, надежно затянуты и не иметь следов окисления на контактах. Все провода должны быть уложены аккуратно, не могли быть повреждены посторонними предметами, их изоляция не должна перетираться о детали авто-мобиля и установочный комплект.

Шланги гидравлических лебедок не должны иметь повреждений, потертостей и трещин. Гидрав-лические соединения не должны иметь течей. Все соединения должны быть надежно затянуты. Попадание гидравлического масла на раскаленные детали (двигатель, выпускная система), элек-тропроводку и аккумуляторную батарею автомобиля может вызвать пожар. Все шланги должны быть проложены аккуратно, без изломов, не перетираться о детали автомобиля и находиться на достаточном удалении от указанных выше узлов автомобиля.

Площадка, на которой установлена лебедка, должна быть ровной, не иметь трещин, перекосов и других механических повреждений. Все болты крепления должны быть надежно затянуты. Экс-плуатация лебедки в случае нарушения плоскости (перекоса) установочной площадки не допу-скается.

Тормозной механизм лебедки должен быть исправен. Проверьте его, вытягивая трос с барабана. В положении рукоятки свободной размотки «разблокировано» барабан лебедки должен свободно вращаться, в положении «заблокировано» тормоз должен надежно удерживать барабан от враще-ния.

ТЕХНИЧЕСКОЕ СОСТОЯНИЕ ТРАНСПОРТНОГО СРЕДСТВА

Площадка на которой установлена лебедка должна быть плоской, не иметь следов деформации и тре-щин.

Силовые элементы транспортного средства (рама, лонжероны, другие элементы шасси, погрузочная площадка эвакуатора), на которые закреплена лебедка или силовой бампер с установленной лебедкой не должны иметь деформаций, трещин, других повреждений и должны обладать достаточным запасом прочности.

На перемещаемом транспортном средстве должны быть надежно закреплены буксировочные проуши-ны, выдерживающие предполагаемую нагрузку.

Транспортное средство, эксплуатируемое с электрической лебедкой, должно быть оснащено аккуму-ляторной батареей, достаточной емкости. Генератор, питающий бортовую сеть и аккумуляторную ба-

тарею, должен быть исправен. Перед началом работы с лебедкой аккумуляторная баратея должна быть полностью заряжена. Эксплуатация лебедки под нагрузкой при разряженных батареях не допускается. Транспортное средство, эксплуатируемое с гидравлической лебедкой, должно быть оснащено от-дельным гидравлическим насосом для ее привода, соответствующим характеристикам, указанным в технических данных лебедки. Использование основного насоса гидроусилителя рулевого управления автомобиля в качестве гидропривода лебедки не допускается. При эксплуатации гидравлической ле-бедки на специальных транспортных средствах с многофункциональной гидравлической станцией (например, автоэвакуаторы, трактора и т.п.) изучите инструкцию по эксплуатации станции и данного транспортного средства. Двигатель транспортного средства, на котором установлена лебедка, должен быть исправен.

Техническое состояние ходовой части перемещаемого транспортного средства не должно мешать его движению накатом.

РАБОТА С ЛЕБЕДКОЙ

Ручная размотка троса с барабана лебедки производится в положении переключателя режимов раз-мотки «Разблокировано», размотка и намотка троса при помощи двигателя лебедки производится в положении переключателя «Заблокировано».

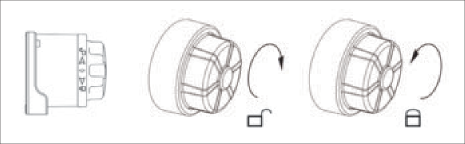

Лебедки серии «Пони»

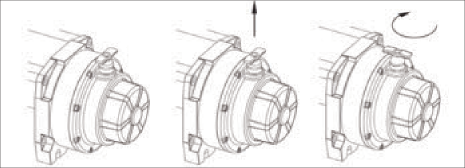

Лебедки серий «Рысак», «Бизон», «Буйвол»

Размотка троса любыми другими способами (например, при помощи другого транспортного средства) не допускается в любом из режимов.

Перед включением электродвигателя переведите переключатель в положение «заблокировано».

Всегда оставляйте на барабане лебедки не менее пяти витков троса.

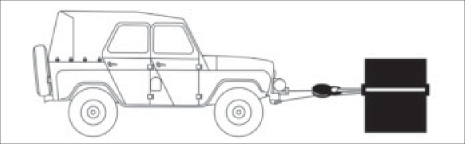

Трос лебедки в натянутом состоянии должен быть максимально параллелен земле. Если трос на якоре будет находиться ниже уровня барабана лебедки, то сопротивление движению возрастет. Если трос на якоре будет находиться выше уровня барабана увеличиваются вероятность повреждения якоря (напри-мер дерево может быть выкорчевано или сломаться)

Следите за правильной намоткой троса. Неравномерная намотка троса может привести к выходу ле-бедки из строя. Если трос начал наматываться на барабан неравномерно, прекратите намотку. Ослабьте и поправьте уже провисший трос. Для равномерной укладки ненатянутого троса на барабан дайте не-большое натяжение рукой защищенной толстой кожаной перчаткой.

Следите, что бы нагрузка на лебедку не превышала значений указанных в технических характеристи-ках лебедки. В случае если нагрузка превышает заявленные характеристики лебедки, используйте блок усиления.

Не допускайте перегрева двигателя лебедки. Если двигатель лебедки становится горячим на ощупь, дайте ему остыть в течении нескольких минут.

Запрещается пользоваться переключателем режимов ручной размотки при натянутом тросе. Если воз-никла необходимость воспользоваться свободной (ручной) размоткой троса, сначала ослабьте трос при помощи электродвигателя. После ослабления троса убедитесь, что транспортное средство не от-катывается назад.

При преодолении бродов избегайте работы лебедки под водой. Не допускайте долгого пребывания лебедки в воде.

После окончания работы с лебедкой полностью намотайте трос на барабан, переключатель свободной размотки переведите в положение «разблокировано». Отключите и уберите пульт лебедки. Отключите силовой плюс питания лебедки от клеммы аккумулятора или полностью силовые цепи питания ле-бедки.

§ 5. Х РАНЕНИЕ И Т РАНСПОРТИРОВКА

Хранение лебедки установленной на транспортном средстве:

Красный силовой кабель питания лебедки (+) должен быть отключен от плюсовой (+) клеммы аккумуляторной батареи.

Для защиты лебедки и ее троса от негативных воздействий окружающей среды используйте спе-циальный защитный чехол изготовленный из материалов не препятствующих проветриванию. До-пускается использование чехлов из плотной ткани, натуральной кожи. Использование защитных чехлов (или предметов их заменяющих) из материалов, препятствующих проветриванию лебедки (например, полиэтилен , различные кожзаменители), не допускается.

При мойке автомобиля убедитесь что плюс (+) питания лебедки отключен от аккумуляторной ба-тареи. Избегайте попадания на лебедку и ее трос моющих средств и воды под высоким давлением. В случае, если мойка автомобиля производится на специализированной автомойке, обязательно предупредите об этом ее сотрудников. При необходимости, закройте лебедку непромокаемым чех-лом на время мойки.

Мойка лебедки снаружи производится вручную, протиранием влажной тряпкой.

Хранение пульта лебедки в автомобиле:

Храните пульт лебедки в месте, изолированном от попадания воды, технических жидкостей и масел, отдельно от инструмента, ножей и ножниц, запчастей и других подобных предметов спо-собных повредить пульт и его провод.

Хранение лебедки отдельно от транспортного средства:

Категорически запрещается переносить снятую с транспортного средства лебедку за трос или пульт.

При перевозке лебедки в багажнике или кузове автомобиля надежно зафиксируйте лебедку на полу прочными стропами.

Не перегибайте на излом провода лебедки, в том числе и провод пульта. Следите, что бы при транспортировке провода лебедки не были повреждены.

Если лебедка хранится отдельно от автомобиля, держите лебедку и ее комплектующие в сухом, проветриваемом помещении.

§ 6. УСТАНОВКА И ПОДКЛЮЧЕНИЕ

Установка, подключение, техническое обслуживание и ремонт рекомендуется производить только в специализированных мастерских.

УСТАНОВКА ЛЕБЕДКИ

Установка лебедки на Ваше транспортное средство должна осуществляться только квалифицирован-ным персоналом в специализированных мастерских в соответствии с требованиями производителя лебедки и транспортного средства. Неправильная установка влечет за собой снятие изделия и транс-портного средства с гарантии, может привести к выходу лебедки из строя, повреждению транспортно-го средства и окружающих предметов, к пожару и человеческим травмам и жертвам. После установки

лебедки, особенно если установочная площадка была изготовлена самостоятельно, убедитесь в вы-полнении нижеперечисленных требований:

МОНТАЖ ЛЕБЕДКИ НА ТРАНСПОРТНОЕ СРЕДСТВО

Лебедка должна быть закреплены во всех предусмотренных точках крепления при помощи крепежа (болтов, гаек и гроверных шайб) входящего в комплект поставки лебедки и указанного в специфика-ции. Весь крепеж должен быть надежно затянут. При необходимости (например сильные вибрации дизельных двигателей способствуют ослаблению затяжки крепежа) используйте клей для резьбовых соединений. Фиксация крепежа при помощи сварки не допускается.

Автомобильные лебедки должны быть установлены на специальной установочной площадке или в (на) специальном бампере промышленного производства, предусматривающих монтаж лебедки. Все требования производителя изложенные в инструкциях по установке таких изделий должны быть со-блюдены. Если установочная площадка была изготовлена самостоятельно, она должна быть выполне-на из ровной стальной плиты толщиной не менее 6 мм.

Деформация площадки (нарушение привалочной плоскости) и как следствие перекос узлов лебедки не допустим.

Элементы конструкции транспортного средства, на которые монтируется установочная площадка, должны обладать достаточным запасом прочности и способны выдержать нагрузку, превышающую максимальную тягу развиваемую лебедкой. Оптимальным местом крепления в зависимости от кон-струкции автомобиля являются лонжероны рамы или несущего кузова.

Запрещается монтаж установочной площадки в местах расположения так называемых зон деформации при дорожно-транспортном происшествии предусмотренных изготовителем транспортного средства. Установочная площадка должна крепиться к силовым элементам автомобиля не менее чем 4мя болта-ми М10 по два болта с каждой стороны.

Лебедка не должна соприкасаться с деталями автомобиля. Минимально допустимое расстояние от лебедки до деталей автомобиля должно быть не менее 1см с каждой из сторон. Расстояние между силовыми контактами электродвигателя лебедки и деталями автомобиля должно быть не менее 2,5 см. Должен быть обеспечен свободный доступ к переключателю режимов свободной размотки. В случае необходимости допускается перенос переключателя с разворотом редуктора относительно опоры до 90 градусов в каждую сторону с частичной разборкой лебедки.

Лебедки для мототехники (квадроциклы, снегоходы и т.п) устанавливаются на стальные площадки промышленного производства толщиной не менее 3мм только в места предусмотренные заводом из-готовителем, согласно инструкции к транспортному средству.

Индустриальные (эвакуаторные) лебедки устанавливаются на транспортные средства только в про-мышленных условиях заводом-изготовителем эвакуатора.

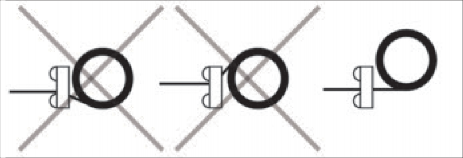

Трос лебедки должен выходить на направляющие ролики только снизу барабана, не соприкасаясь с де-талями бампера или установочной площадки. Направляющие ролики устанавливаются в специальное место на установочной площадке или бампере, параллельно барабану.

Уделите особое внимание расположению направляющих роликов относительно барабана лебедки в вертикальной плоскости. Поставьте автомобиль на ровную площадку. Натяните трос параллельно земле. Направляющие ролики должны располагаться таким образом, чтобы трос их не задевал при на-мотке на барабан второго и третьего слоёв. Работа с постоянным перегибом троса на роликах лебедки приводит к повышенной нагрузке, перегреву электродвигателя и разрушению механических частей лебедки, а также может вызвать деформацию установочной площадки и разрушение корпуса лебедки.

12

Внимание! В редких случаях монтажные отверстия на установочной площадке или бампере могут быть расположены не стандартно. При необходимости отверстия на корпусе направляющих роликов необходимо пересверлить.

Установка роликов

ПОДКЛЮЧЕНИЕ ЛЕБЕДОК

Электрические лебедки: Внимание!

Обратите особое внимание на правильность подключения электрических кабелей.

Внимание!

Схемы подключения, цвета и обозначения на блоках управления других моделей или производителей могут не совпадать.

Внимание!

Производитель оставляет за собой право изменить схему подключения и обозначения. В случае таких измений изучите схему на вкладыше в инструкцию или проконсультируйтесь со специалистами.

Подключение электрических лебедок серии «Пони»

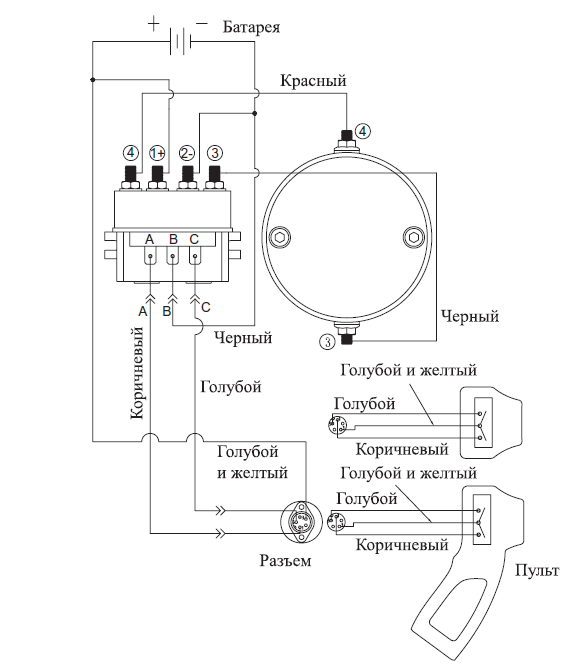

Подключение электрических лебедок серий «Рысак» и «Бизон»

Подключение гидравлических лебедок «Буйвол»

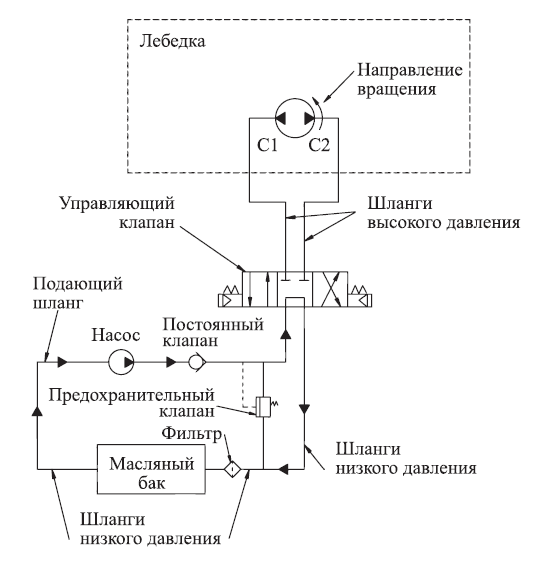

Схема подключения гидравлической лебедки «Буйвол» ЛЧГ54И с червяч-ным редуктором

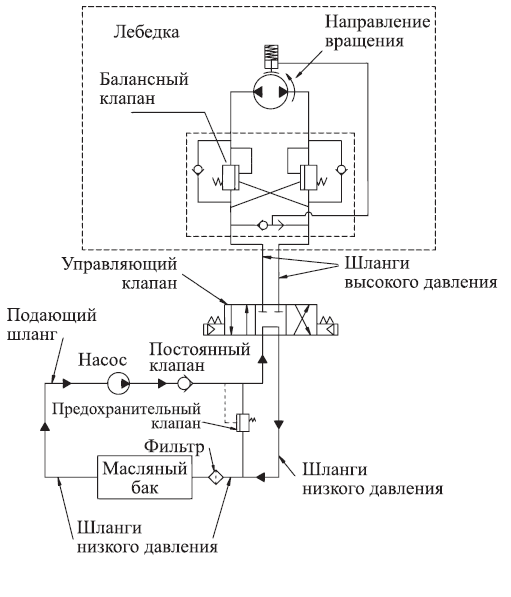

Схема подключения гидравличе-ских лебедок «Буйвол» ЛПГ45И, ЛПГ55И, ЛПГ68И, ЛПГ81И с пла-

нетарными редукторами

§ 7. ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ

Лебедка — сложное техническое устройство, состоящие из различных узлов, требующих периодиче-ской проверки и регулярного обслуживания. Проверку технического состояния необходимо проводить самостоятельно каждый раз перед началом работы. Техническое обслуживание рекомендуется прово-дить в специализированных мастерских.

В случаях если лебедка находилась под водой даже незначительное время, возникло подозрение на попадание в узлы лебедки абразивов, при возникновении посторонних шумов и перебоев в работе не-обходимо в обязательном порядке провести внеплановое техническое обслуживание.

Техническое обслуживание лебедок установленных на автомобилях и мототехнике необходимо произ-водить не реже одного раза в 12 месяцев. При интенсивной эксплуатации техническое обслуживание рекомендуется проводить не реже одного раза в 6 месяцев.

Техническое обслуживание индустриальных (эвакуаторных) лебедок необходимо проводить каждые

6 месяцев.

В техническое обслуживание электрических лебедок в обязательном порядке входят следующие работы:

1. Полное отключение электропитания лебедки от аккумуляторной батареи и демонтаж лебедки с транспортного средства.

2. Проверка состояния электропроводки и электрических контактов в блоке управления.

3. Демонтаж и проверка состояния троса лебедки, его крюка, проверка состояния мест заделки троса. В случае необходимости заменить их на новые.

4. Мойка и очистка лебедки от внешних загрязнений.

5. Разборка лебедки на основные агрегаты: Электродвигатель с боковиной, барабан, приводной вал, редуктор с боковиной.

6. Проверка состояния и чистка электромотора и его деталей – статора, ротора, щеточного узла, опор-ных подшипников ротора.

7. Проверка состояния опорных втулок-подшипников барабана.

8. Проверка состояния приводного вала

9. Полная разборка редуктора и тормозного механизма, мойка и дефектовка деталей тормоза и редук-тора, замена смазки на новую.

10. В случае обнаружения поврежденных или сильно изношенных деталей лебедки, необходимо за-менить их на новые.

11. Сборка и установка лебедки.

В техническое обслуживание гидравлических лебедок в обязательном порядке входят следую-щие работы:

1. Слив масла в гидросистеме эвакуатора согласно инструкции по эксплуатации эвакуатора или ги-дравлической станции.

2. Демонтаж лебедки.

3. Слив масла из гидромотра лебедки. Разборка гидромотора не допускается.

4. Проверка состояния гидравлических соединений и шлангов.

5. Демонтаж и проверка состояния троса лебедки, его крюка, проверка состояния мест заделки троса.

6. Мойка и очистка лебедки от внешних загрязнений. Попадание моющих средств в гидромотор и гидросистему не допускается.






7. Разборка лебедки на основные агрегаты: Гидромотор с боковиной, барабан, приводной вал, редук-тор с боковиной.

8. Проверка гидромотра на свободное вращение.

9. Проверка состояния опорных втулок-подшипников барабана.

10. Проверка состояния приводного вала

11. Полная разборка редуктора и тормозного механизма, мойка и дефектовка деталей тормоза и редук-тора, замена смазки на новую.

12. Сборка и установка лебедки.

§ 8. ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА

Уважаемый потребитель!

Мы выражаем благодарность за Ваш выбор, гарантируем высокое качество и безупречное функционирование данного изделия при соблюдении правил его эксплуатации и своевременного тех-нического обслуживания.

Гарантийные обязательства составлены на основании действующего законодательства

ПРАВИЛА ГАРАНТИЙНОГО ОБСЛУЖИВАНИЯ И ПРЕДОСТАВЛЕНИЯ ГАРАНТИИ

Гарантийный срок исчисляется со дня передачи товара потребителю, и составляет 12 месяцев. Условия предоставления технического обслуживания:

1. Правильно оформленный гарантийный талон, содержащий серийный номер изделия и дату про-дажи;

2. Документ, подтверждающий факт приобретения товара (кассовый чек и накладная);

3. Изделие, предоставленное для гарантийного обслуживания, должно быть чистым и в полной ком-плектации.

Утраченный гарантийный талон восстановлению не подлежит, копия недействительна.

ОСНОВАНИЯ ДЛЯ ОТКАЗА В ПРЕДОСТАВЛЕНИИ ГАРАНТИЙНОГО ОБСЛУЖИВАНИЯ

1. Нарушения потребителем правил установки, эксплуатации, хранения или транспортировки, повлекшиe за собой выход изделия или его комплектующих из строя;

2. Использование изделия не по назначению.

3. Неквалифицированный ремонт или внесение несанкционированных изготовителем конструктив-ных или технических изменений.

4. Наличие признаков попадания внутрь жидкостей, абразивных материалов, посторонних предме-тов, продуктов жизнедеятельности животных.

5. Наличие внешних механических повреждений.

6. Невыполнение требований по техническому обслуживанию.

7. Использование нестандартного оборудования (блок и пульт управления и их детали; трос, ролики,






   кабели и провода подключения).

8. Наличие незаверенных исправлений на документах.

Гарантия не распространяется на детали:

Направляющие ролики, трос лебедки и крюк лебедки.

Условия гарантийного обслуживания не предусматривают мойку и техническое обслуживание изделия.

Данная гарантия действует только на территории РФ.

Гарантийное обслуживание изделия осуществляется только в гарантийных мастерских. Адреса мастерских можно узнать у продавцов изделия или на интернет сайтах:

ДЛЯ ЗАМЕТОК

ГАРАНТИЙНЫЙ ТАЛОН


СЕРИЯ МОДЕЛЬ ДАТА ПРОДАЖИ СЕРИЙНЫЙ НОМЕР
ПРОДАВЕЦ АДРЕС ТЕЛЕФОН


место печати
ОТМЕТКИ О ПРОВЕДЕНИИ
ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ


1 дата
сервис-центр
место печати
5 дата
сервис-центр
место печати


2 дата
сервис-центр
место печати
6 дата
сервис-центр
место печати


3 дата
сервис-центр
место печати
7 дата
сервис-центр
место печати


4 дата
сервис-центр
место печати
8 дата
сервис-центр
место печати


Произведено по заказу «Автоспас»





////////////////////////////
