Лебёдки DK-1000, DK-2000, DK-3000. Руководство по эксплуатации
Общие положения
Лебедки предназначены для подтягивания грузов, вытягивания автомобилей и
других транспортных средств, а также для натягивания проводов или
стальных и веревочных канатов.
Лебедки не предназначены для подъема. Если подъем необратим,
рассчитывайте вес груза на 50% от максимального тягового усилия лебедок.
Категорически запрещается использование лебедок для перемещения людей.
Лебедки модели DK поставляются с дополнительным зажимным устройством,
которое допускает использование стальных канатов без ограничения по
длине.
Храните лебедку в сухом помещении.
Не допускайте попадание влаги на механизм лебедки.
После работы протирайте лебедку сухой чистой салфеткой.
При натягивании линий электропередачи убедитесь в том, что она
ОБЕСТОЧЕНА.
Не стойте в зоне натянутого каната.
Лебедка не предназначена для длительного удержания груза.
-
Наименование/ Модель
DK-1000
DK-2000
DK-3000
Тяговое усилие, тн.
0,5/1,0
1,0/2,0
1,5/3,0
Длина каната, м.
2,2/1,1
2,2/1,1
2,2/1,1
Вес, кг.
2,8
3,0
3,2
Режим работы
Подтягивание/Отпускание
Диаметр каната под натяжитель, мм
от 5 до 22
от 5 до 22
от 5 до 22
Технические
характеристики:
Подготовка к работе.
Распакуйте лебедку и внимательно осмотрите ее на предмет
механических повреждений. Проверьте комплектацию лебедки.
Комплектация Модель DK:
Лебедка в сборе с блоком
Натяжитель
Упаковка
Паспорт и руководство по эксплуатации
Порядок работы.
Убедитесь, что тяговое усилие лебедки соответствует весу перемещаемого
объекта.
Размотайте канат на нужную длину.
Отпустите рычаг фиксации механизма лебедки.
Переместите кольцо пружины храповика вверх по рейке храповика.
1 шт.
1 шт.
1 шт.
1 шт.

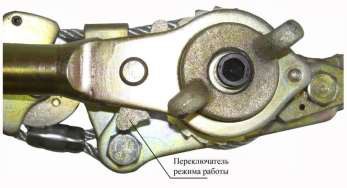

Поставьте переключатель
режима работы в положение «отпускание».
Потяните канат за крюк. Без нагрузки канат начнет разматываться.
Размотайте канат на нужную длину.
Поставьте переключатель режима работ в положение «подтягивание».
Зацепите крюк лебедки за неподвижную опору, при этом убедитесь, что
опора выдержит подтягиваемый груз и не оборвется.
Зацепите крюк каната за передвигаемый объект и начинайте работать
рычагом.
После того, как канат полностью намотался на барабан лебедки, закрепите
передвигаемый объект, отпустите канат и снимите лебедку.

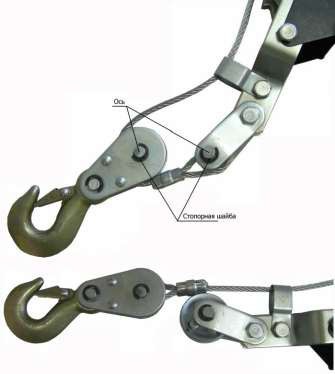

Увеличение длины каната.
Снимите стопорные шайбы с осей, для модели DK-1500 отверните гайки.
Выньте оси и снимите ролик блока и петлю каната.
Переставьте их местами.
Вставьте оси на место.
Зафиксируйте оси стопорными шайбами, для модели DK-1500 закрутите гайки.
ВНИМАНИЕ! ПРИ УВЕЛИЧЕНИИ ДЛИНЫ КАНАТА, ТЯГОВОЕ УСИЛИЕ ЛЕБЕДКИ УМЕНЬШАЕТСЯ В 2
РАЗА!
Использование дополнительного натяжителя
Отпустите канат лебедки на полную длину.
Повесьте натяжитель на крюк каната.
Закрепите дополнительный канат за перемещаемый объект.
Натяните дополнительный канат руками.
Разожмите натяжитель и вставите канат между губками натяжителя.
Подтяните канат и зажмите губки.
Начните работу рычагом лебедки. Лебедка начнет подтягивать штатный канат вместе
с натяжителем и зафиксированным в нем дополнительным канатом.
После того как канат полностью намотается на барабан лебедки, зафиксируйте
перемещаемый объект и повторите п.п. 6.1 – 6.7.
////////////////////////////
