ГИДРОБАК АВТОМОБИЛЬНОГО КРАНА КС-3579

5.5.3 ГИДРОБАК АВТОМОБИЛЬНОГО КРАНА КС-3579

(РИСУНОК В.20)

Гидробак со встроенным фильтром Ф служит для очистки от механических частиц и хранения циркулирующей в гидросистеме рабочей жидкости, частичного ее охлаждения, оседания твердых примесей и выделения воздуха из рабочей жидкости.

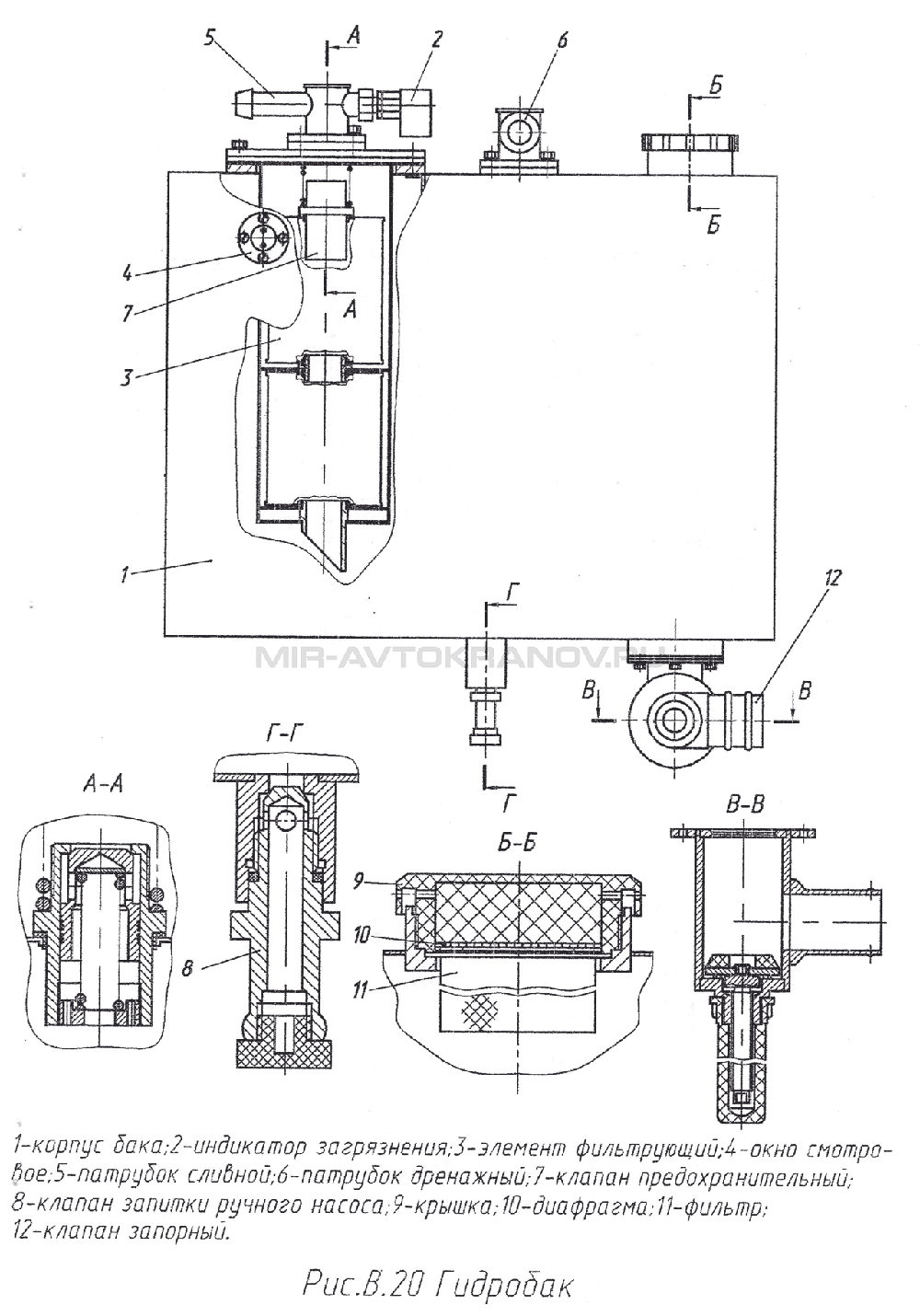

Рисунок В.20 Гидробак

Гидробак установлен на кронштейнах опорной рамы крана и крепится к ним хомутами. Сливная и всасывающая полости корпуса бака разделены перегородками. Благодаря перегородкам во всасывающую полость попадают верхние, более чистые слои жидкости. Кроме того, удлиненный за счет перегородок путь жидкости способствует более полному оседанию твердых частиц и выделению воздуха.
Рабочая жидкость всасывается насосом в гидросистему через открытый запорный клапан 12, а сливается в бак через сливной 5 и дренажный 6 патрубки.
Запорный клапан 12 служит для предотвращения слива рабочей жидкости из гидробака при отсоединении всасывающего рукава или демонтаже насоса. Заправка гидробака производится через заливной фильтр 11. Для контроля уровня рабочей жидкости в гидробаке имеется маслоуказателъ 4 (смотровое стекло). Уровень жидкости должен всегда находиться в пределах глазка маслоуказателя.
Маслофильтр предназначен для очистки рабочей жидкости, циркулирующей в гидросистеме, от механических частиц.

Техническая характеристика маслофильтра

Проход условный, мм	50
Поток номинальный, л/мин	200
Давление открытия предохранительного клапана, МПа (кгс/см2)	0,3+0,05 (3,06+0,51)
Давление срабатывания индикатора загрязнения, МПа (кгс/ см2)	0,25^+о1 (2,55^+1,02)
Номинальная тонкость фильтрации, мкм	20

Для определения степени загрязнения фильтроэлементов и необходимости их замены служит индикатор загрязнения, установленный на сливном патрубке.
При полном загрязнении фильтрующих элементов срабатывает предохранительный клапан, и рабочая жидкость из сливного патрубка без очистки поступает в гидробак.
