ПРИЛОЖЕНИЕ Д.АЛЬБОМ ЧЕРТЕЖЕЙ БЫСТРОИЗНАШИВАЮЩИХСЯ ДЕТАЛЕЙ АВТОМОБИЛЬНОГО КРАНА КС-55727
 КС-3579.63.232-1 Плита скольжения

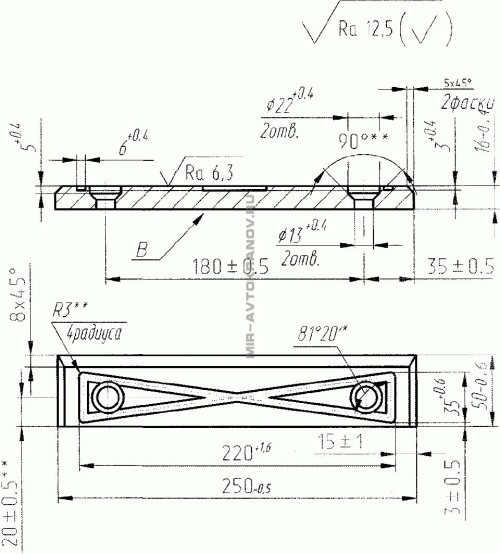

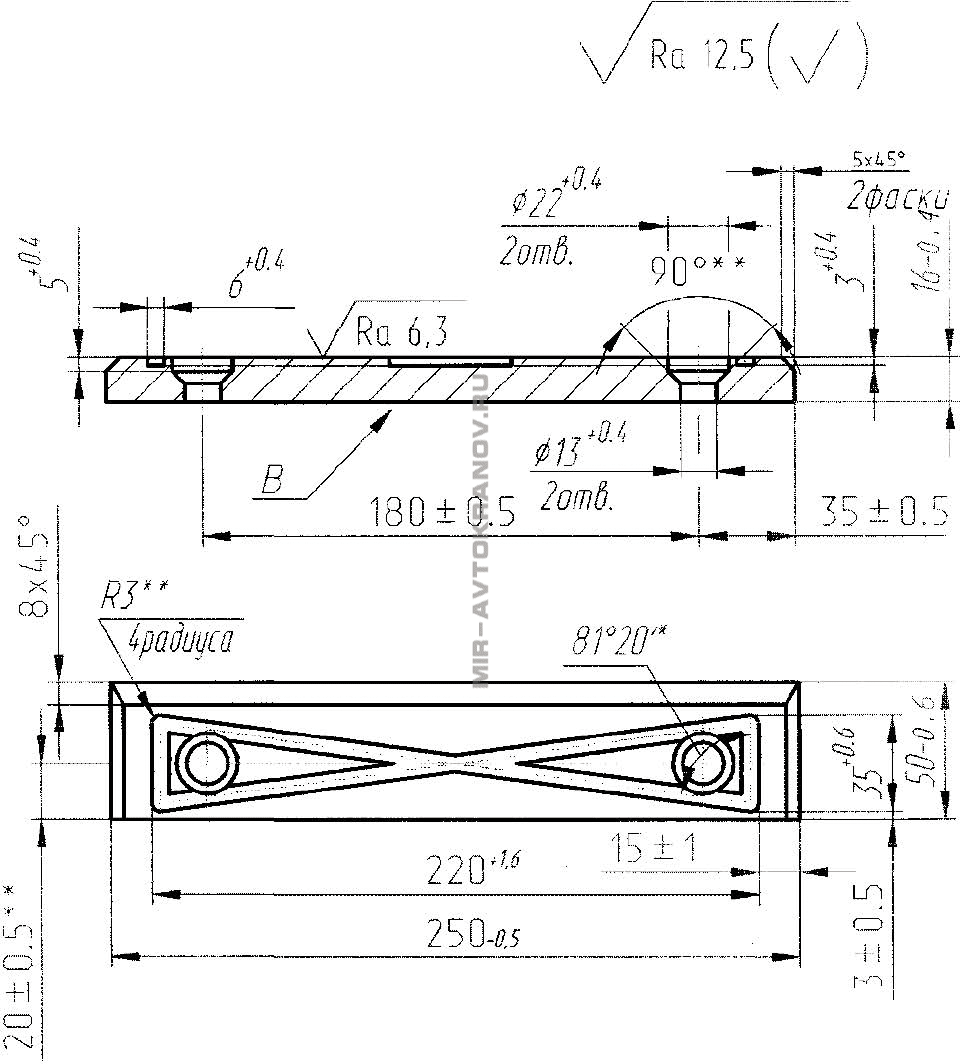

 КС-45712.63.131 Плита скольжения: 1 * Размер для справок 2 ** Размеры обеспечить инструментом 3 На поверхности В допускается чернота 4 Материал: Бр АЖ 9-4 ГОСТ 18175-78 5 Допускается применение литой плиты из Гроднамида ПА6-ЛТА-СВ30-1 ТУРБ 500048054.007-2002
ПРИЛОЖЕНИЕ Е.СХЕМА УСТАНОВКИ ПРОТИВОВЕСА АВТОМОБИЛЬНОГО КРАНА КС-55727

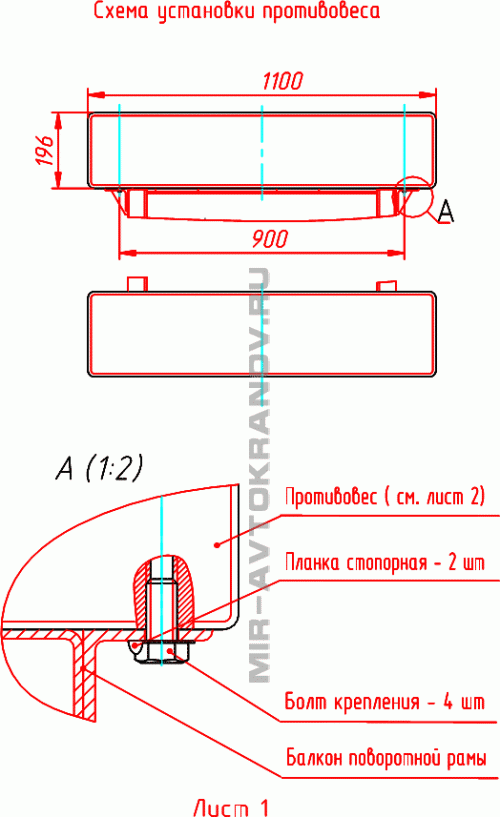

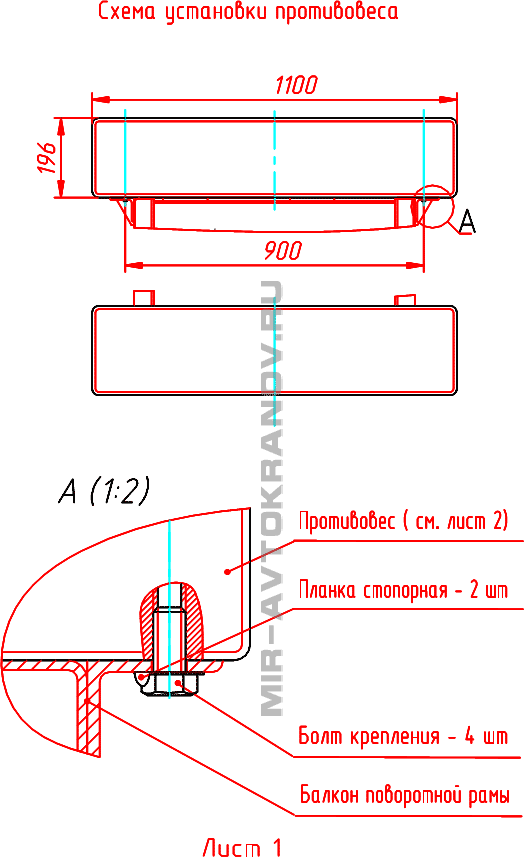

 Схема установки противовеса 1
!!!

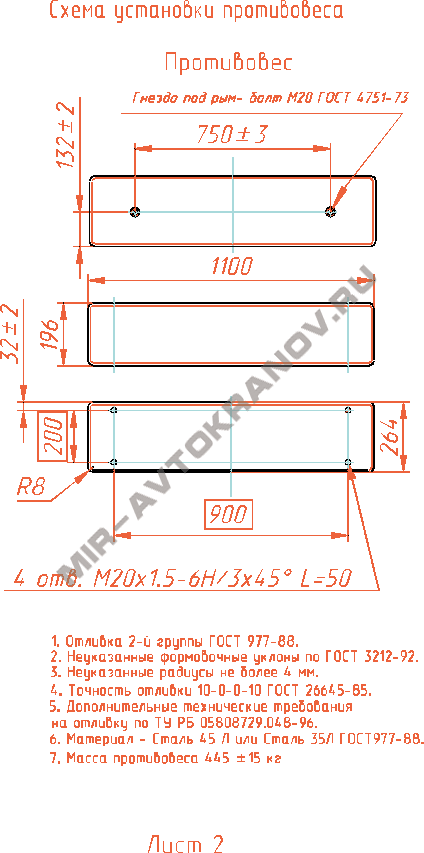

 Схема установки противовеса 2
