ГИДРОБАК АВТОМОБИЛЬНОГО КРАНА КС-55727

Гидробак со встроенным фильтром 4 служит для очистки от механических частиц и хранения циркулирующей в гидросистеме рабочей жидкости, частичного ее охлаждения, оседания твердых примесей и выделения воздуха из рабочей жидкости. Гидробак установлен на кронштейнах опорной рамы крана и крепится к ним болтами.
Сливная и всасывающая полости корпуса бака разделены перегородками.
Рабочая жидкость всасывается насосом в гидросистему через открытый запорный клапан 8, а сливается в бак через сливной фланец фильтра 4 и дренажный патрубок 6.
Запорный клапан 7 служит для предотвращения слива рабочей жидкости из гидробака при отсоединении всасывающего рукава или демонтаже насоса. Заправка гидробака производится через фильтр 4.
Для контроля уровня рабочей жидкости в гидробаке имеется смотровое окно 5.
Встроенный фильтр 4  предназначен для очистки рабочей жидкости, циркулирующей в гидросистеме, от механических частиц.
Конструкция  фильтра показана на рисунке 28.

ТЕХНИЧЕСКАЯ ХАРАКТЕРИСТИКА МАСЛОФИЛЬТРА

Для определения степени загрязнения фильтроэлементов и необходимости их замены служит индикатор загрязнения, установленный на фильтроэлементе 7.
При полном загрязнении фильтрующих элементов срабатывает предохранительный клапан внутри фильтра, и рабочая жидкость из сливного патрубка без очистки поступает в гидробак.

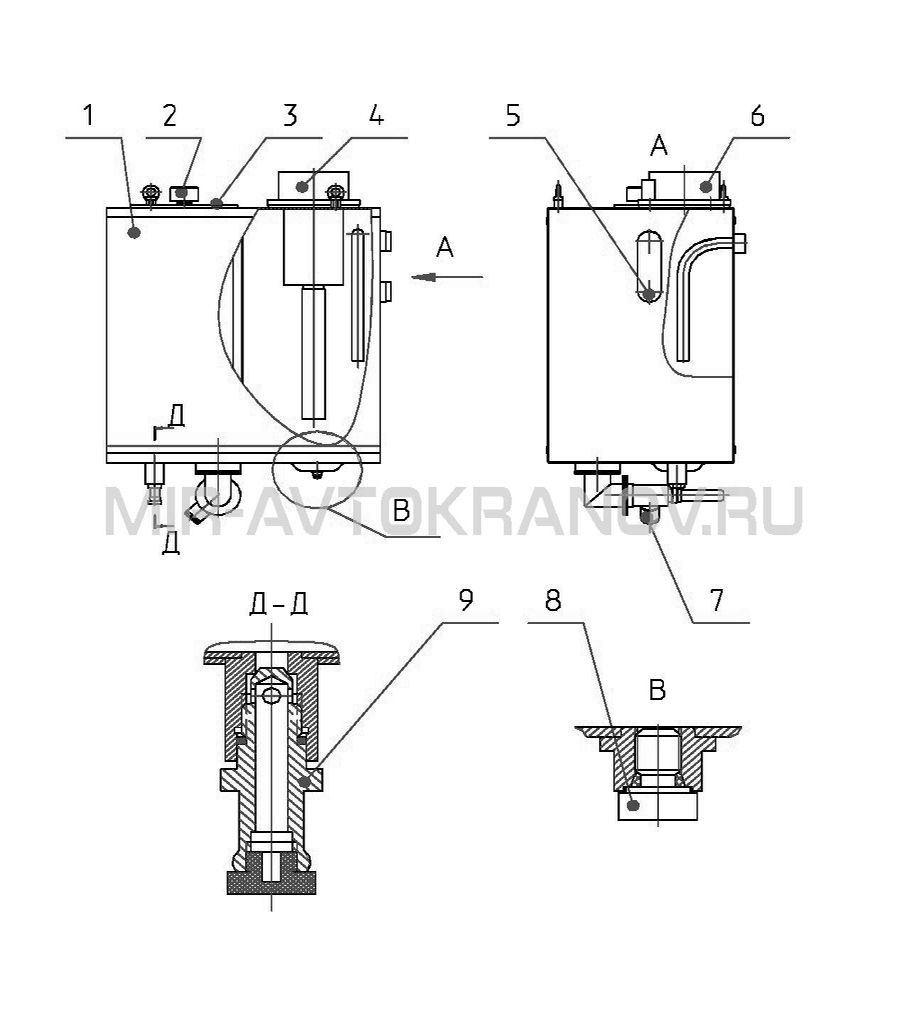

Рисунок 27 - Гидробак

1 - корпус бака; 2 - заливная горловина с сапуном; 3 - крышка; 4 - фильтр; 5 - окно смотровое; 6 - патрубок дренажный; 7 - клапан запорный; 8 - заглушка; 9 - клапан запитки насоса

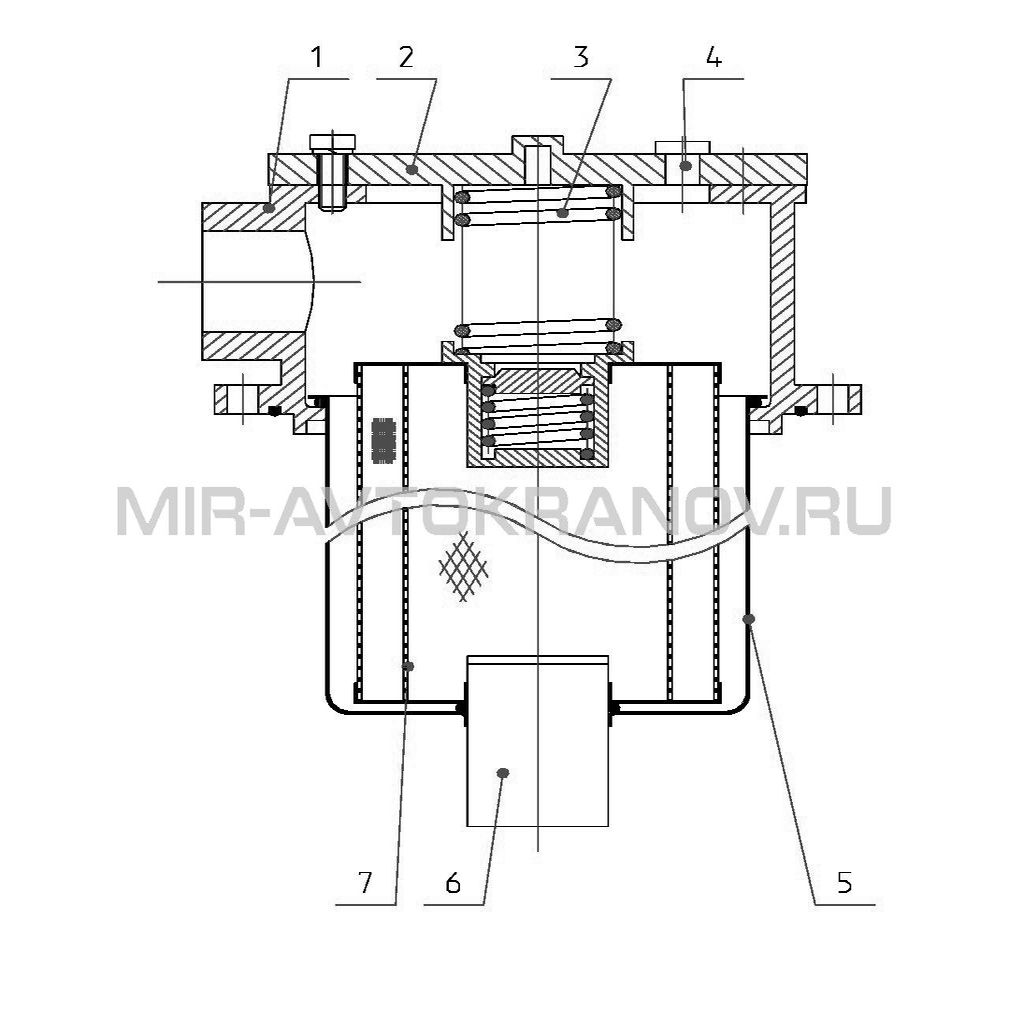

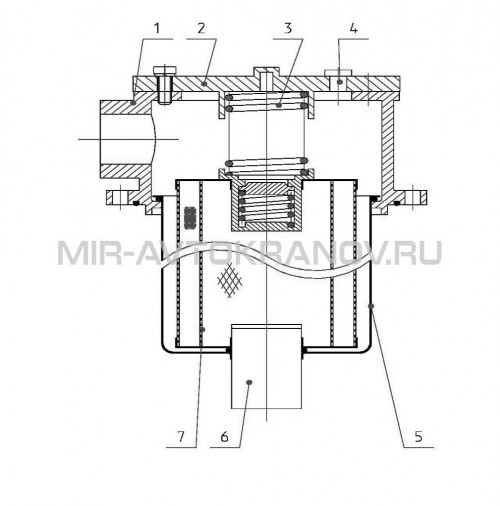

Рисунок 28 - Фильтр

1 - корпус; 2 - крышка; 3 - пружина; 4 - заливная пробка; 5 - обойма; 6 - патрубок сливной; 7 - элемент фильтрирующий
