2.7.10
Гидроцилиндр подъема стрелы автомобильного
крана KC-35714-2
Гидроцилиндр предназначен для подъема (опускания) стрелы.
Техническая характеристика
Диаметр поршня,
мм.......................................................................................................200
Диаметр штока,
мм...........................................................................................................160
Ход поршня,
мм....................................................................................................................1400
Давление номинальное, МПа
(кгс/см2).........................................................20
(200)
Устройство гидроцилиндра показано на рисунках 40.1, 40.2.
При подводе рабочей жидкости в отверстие А
происходит выдвижение штока, а при подводе в отверстие Б - втягивание
штока.

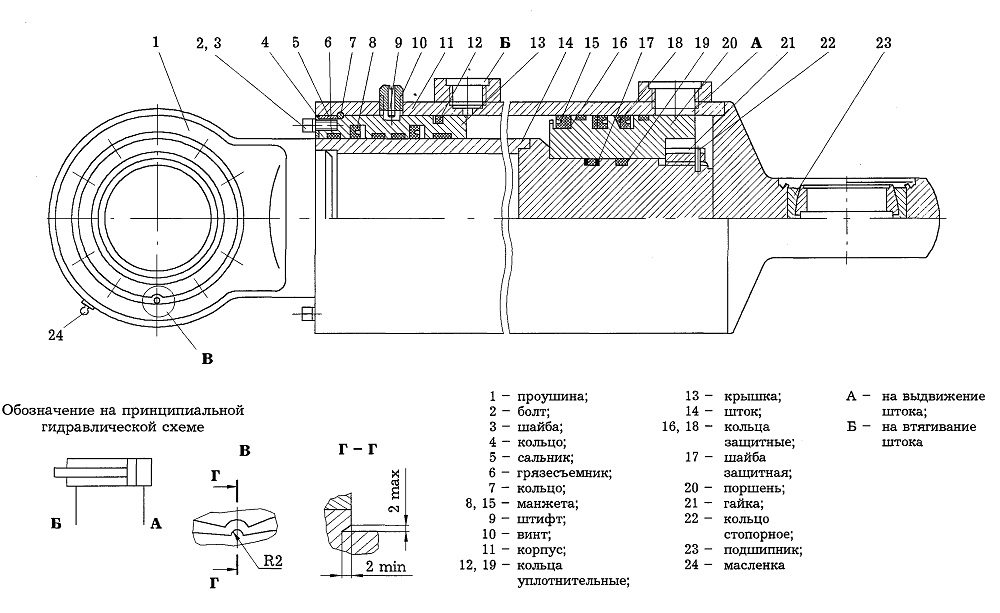

Рисунок 40.1- Гидроцилиндр подъема стрелы
КС-4572А.63.400-01

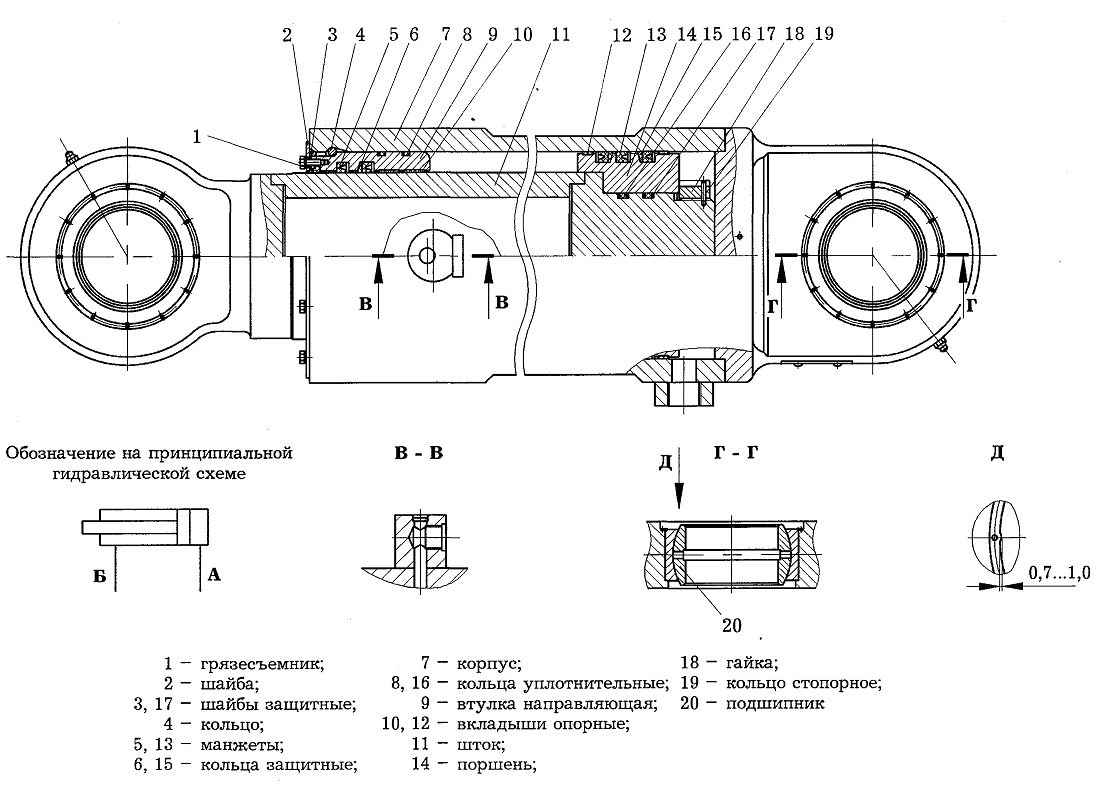

Рисунок 40.2 - Гидроцилиндр подъема стрелы
КС-35714.63.400-1
