Схемы электрические принципиальные КВ1
|

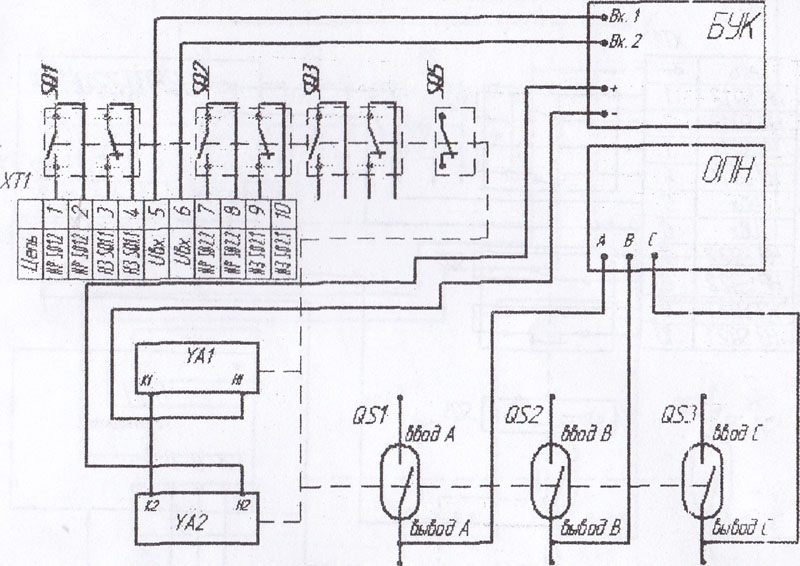

Рисунок Б.7 - Схема присоединения проводов
контакторов КВ 1,14/160-3 3-36Д-2032-3;
КВ 1Д4/160-33-110D-2032-3; КВ1Д4/250-33-36А-2032-3;
КВ1,14/250-33-110D-2032-3

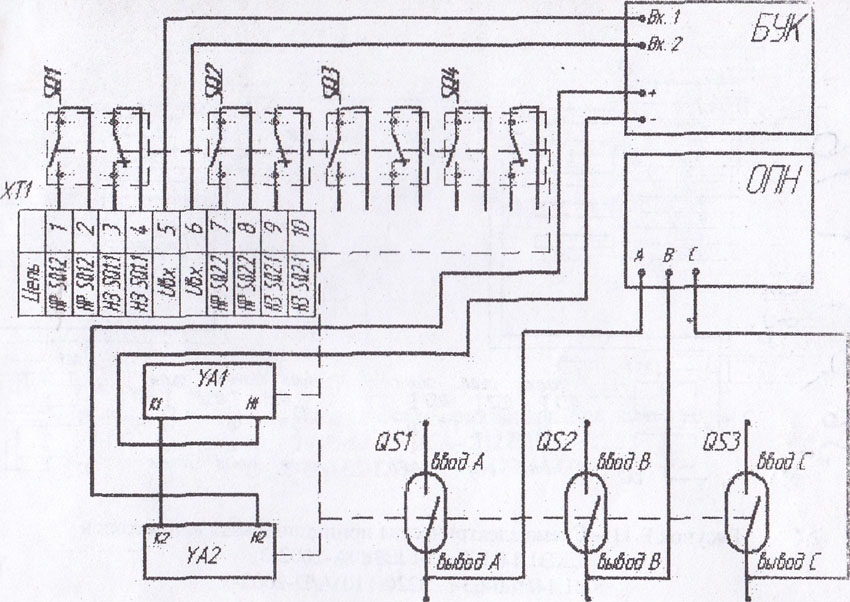

Рисунок Б.7.1 - Схема присоединения проводов
контакторов КВ1Д4/250-33-Е36А-2002-3;
КВ 1,14/160-33-Е36 А-2002*3

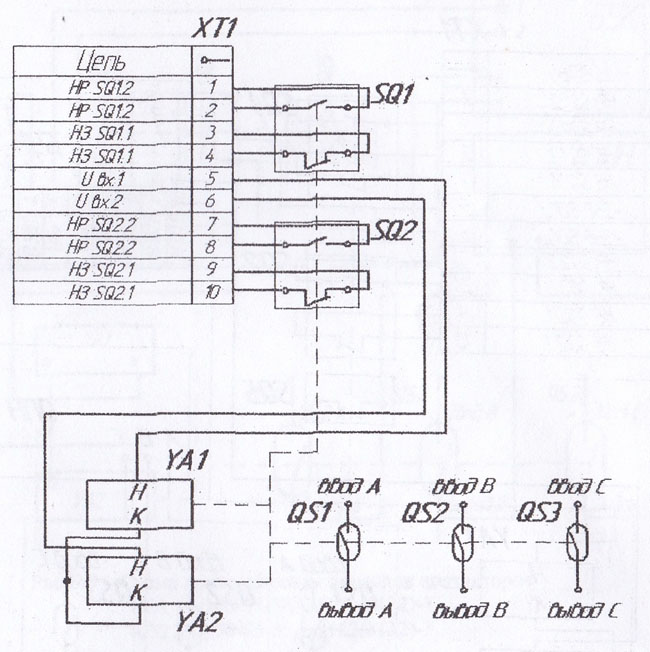

Рисунок Б. 8 - Схема присоединения проводов контакторов КВ1Д4/160-33-36А-2122 (2132)-3; КВ1.14/250-33-36А-2122 (2132)-3

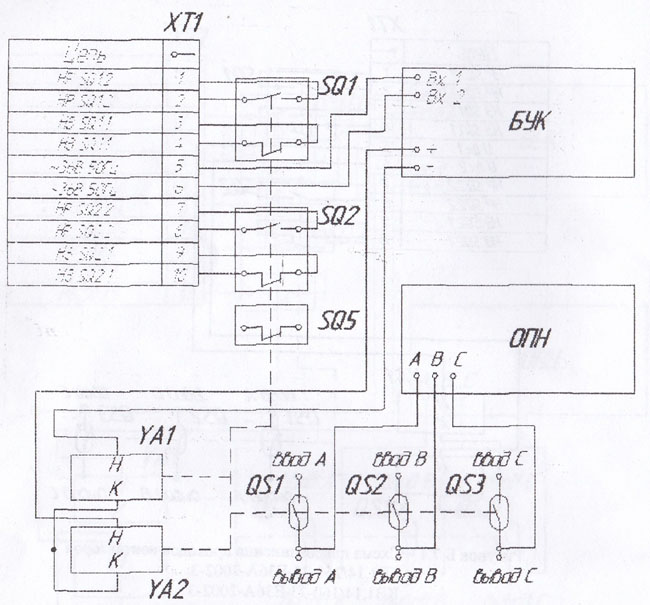

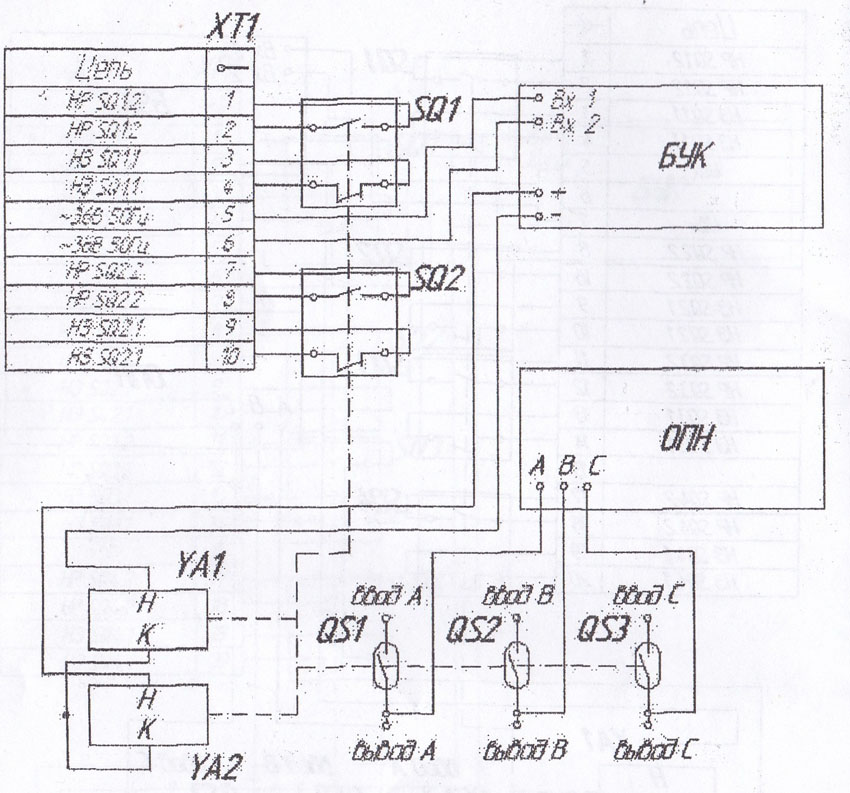

Рис.Б.9 - Схема присоединения проводов контакторов КВ1,14/160-33-36А-3122(3132)-3 КВ1Д4/250-33-36А-3122(3132)-3

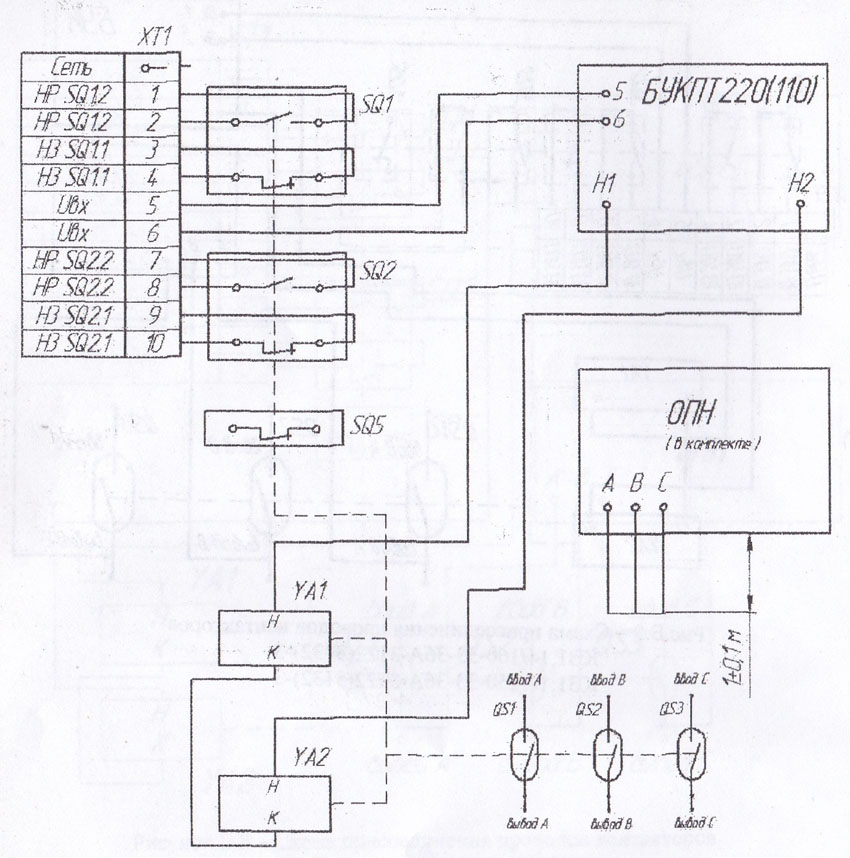

Рис.Б.9.1 - Схема присоединения проводов контакторов КВ1,14/250-33-220(110)D-2132-3
Рис.Б 10 - Схема присоединения проводов контакторов КВ1,14/160-33-36А-4022(4032)-3 КВ1Д4/250-33-36А-4022(4032)-3

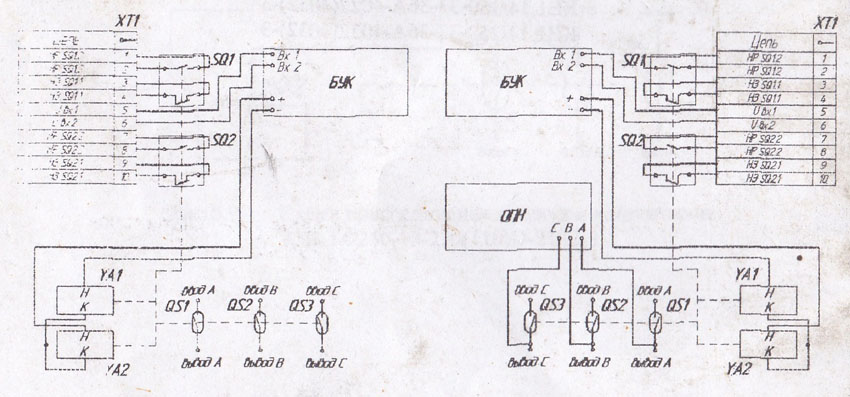

Рисунок Б. 11 - Схема электрическая принципиальная
контакторов КВ 1.14/160-63 -Г /ВЗ 80 А-2002-3;
КВ 1,14/160-63-Г/В220( 110) A/D-2002-3.

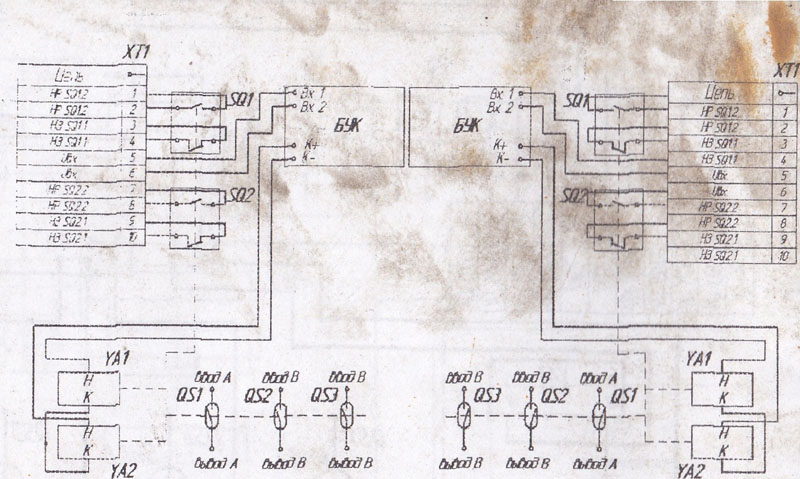

Рисунок Б. 12 - Схема электрическая принципиальная
контакторов
КВ1.14/250-63-Г7В220 (110)A/D -2012-3;
