ПОДГОТОВКА ИЗДЕЛИЯ К РАБОТЕ МЕТОДИКА КОНТРОЛЬНЫХ ПРОВЕРОК ТСШ-4



10.1. Трансформатор выпускается с завода при положении перемычек для подключения к сети 660 В по схемам рис. 4, 5.

10.2. При эксплуатации трансформатор может находиться в горизонтальном или вертикальном положении.

10.3. Перед подключением трансформатора к сети необходимо:

1) отвернуть торцевым ключом болты, снять крышку камеры вводов, предохранив взрывозащитную поверхность от механических повреждений и загрязнения:

2) проверить соответствие паспортных данных трансформатора, паспортным данным токоприемника, для обслуживания которого он предназначен;

3) произвести внешний осмотр трансформатора, для выявления возможных дефектов, возникших при транспортировании;

4) убедившись в исправности трансформатора, приступить к его подключению, предварительно заземлив его корпус;

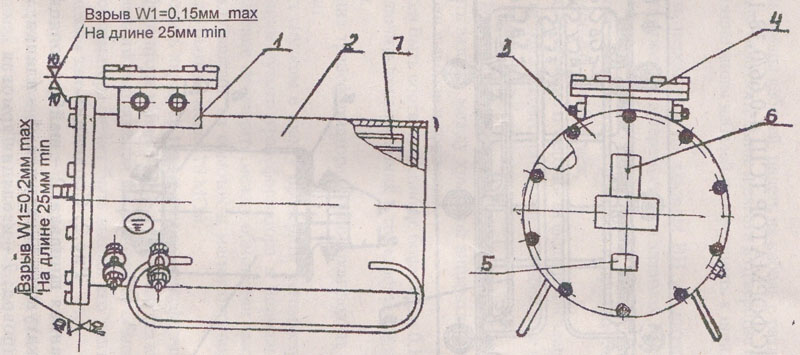

Рис. 1. Трансформатор сухой шахтный 1-отделение вводов; 2-корпус; 3 —крышка; 4-крышка; 5 - табличка фирменная; 6 - табличка взрывозащиты; 7 - трансформатор

ТРАНСФОРМАТОР ТСШ 4-0,66/0,38-133

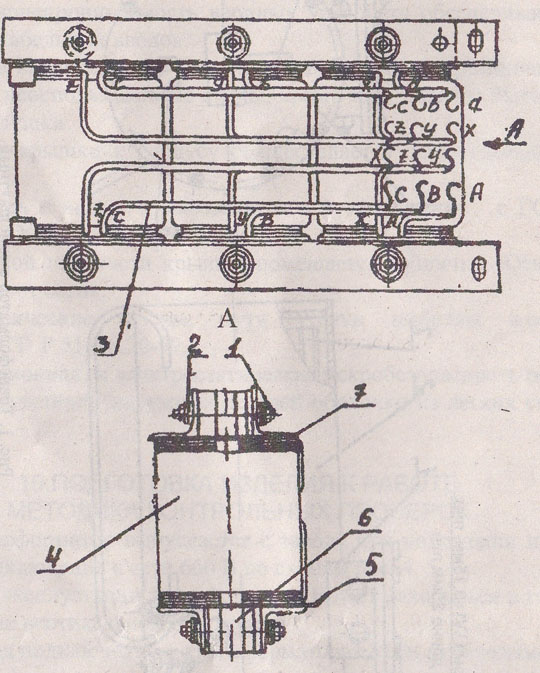

Рис.2. Сердечник
1 -изолированная шпилька; 2 - шайба изоляционная; 3 - отводы катушек; 4- катушка; 5 - планка;
6 - магнитопровод; 7 - изоляция ярмовая

5) разделать концы кабелей, надеть на кабель с разделанного конца гайку, шайбу, кольцо уплотнительное и ввести в отверстие гнезда;

6) заземляющие жилы кабелей присоединить к шпилькам заземления и закрепить их;

7) поставить перемычки на зажимах ВН в соответствии с величиной подводимого напряжения, а перемычки на зажимах НН в соответствии с рабочим напряжением потребителя;

8) концы жил кабеля согнуть в кольцо и прочно закрепить на зажимах при помощи фасонных шайб и гаек;

9) проверить состояние поверхности фланцевой защиты.

Поверхности должны быть ровными, чистыми и не иметь повреждений;

Проверить наличие на них консистентной смазки;

10) закрыть корпус трансформатора крышкой и затянуть до отказа болты;

11) проверить зазоры, между крышкой аппаратной камеры и корпусом, крышкой коробки выводов и корпусом.

Зазор должен быть соответственно не более 0,2 и 0,15 мм.

10.4. Подключить токоприемник к трансформатору, а трансформатор к питающей сети.

Подключение трансформатора нужно производить только через пускатель или автомат.

10.5. Перед спуском в шахту проверить мегомметром М4100/4 сопротивление изоляции сухого трансформатора в нормальных климатических условиях. Измерение проводить между обмотками высокого и низкого напряжения, между каждой из обмоток и магнитопроводом. Сопротивление изоляции должно быть не менее 10 МОм.

10.6. Проверить характер гула и нагрев трансформатора. Ненормальное гудение трансформатора наблюдается при плохой стяжке его стали или при подаче повышенного напряжения на первичную обмотку трансформатора. Перегрев трансформатора может быть вызван его длительной перегрузкой, неполным витковым замыканием.

10.7. Проверить напряжение на вторичных обмотках трансформатора. Подать напряжение на трансформатор (660, 380В). Измерить напряжение на выходных зажимах а, в, с. Для трансформатора ТСШ4-0,66/0,38-133 оно должно быть 133В или 230В, в зависимости от схемы соединения обмотки низкого напряжения, и 38В - для трансформатора ТСШ4-0,66/0,38-38 (приборы ампер вольтметр Ц43104, Ц4342 и т.п.).
