3.3. Схема измерения сопротивления
дополнительного заземлителя.
Для измерения сопротивления дополнительного заземления (R;n)
используется стабилизированный источник напряжения, питающий
усилители DA1-DA3, «минус» 5 В которого связан с землей.
«Плюс» источника через ограничивающее сопротивление Rn2

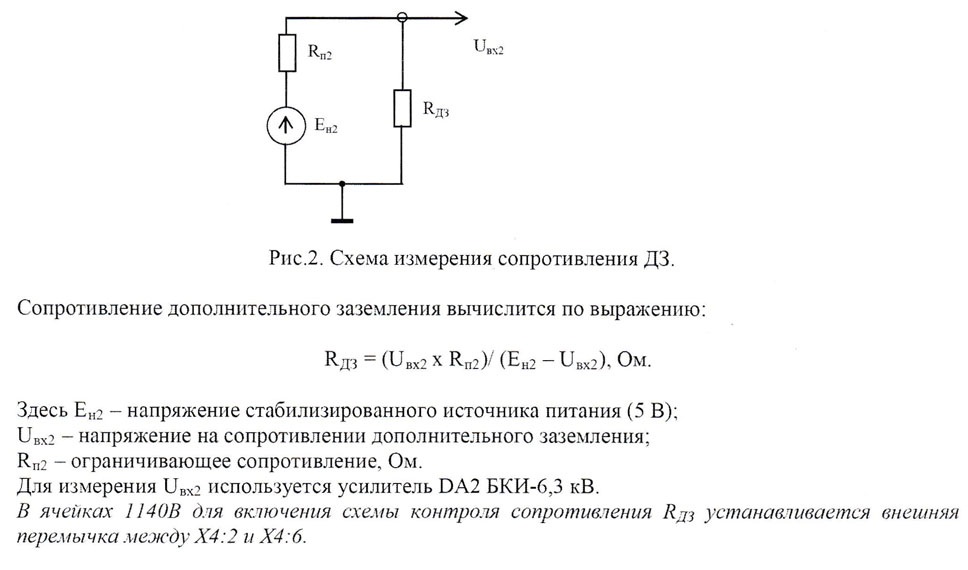

прикладывается к выводу «ДЗ». Схема измерения приведена на
рис.2.
|
