1 ОПИСАНИЕ И РАБОТА
1.1 Назначение
1.1.1 ВВ предназначен для коммутации
электрических цепей при нормальных и аварийных режимах в
промышленных и сетевых установках в сетях трехфазного
переменного тока с изолированной или заземленной через
дугогасительный реактор нейтралью частоты 50 и 60 Гц с
номинальным напряжением до 10 кВ, а также для электрических
сетей общего назначения.
1.1.2 ВВ типа EX-ВВ 6(10)-20/1000 УЗ предназначены для работы в
шкафах КРУ, в том числе КРУ В внутренней и наружной установки на
класс напряжения 6, 10 кВ трехфазного переменного тока для
систем с изолированной нейтралью.
1.1.3 ВВ предназначен для эксплуатации в нормальных
климатических условиях (вид климатического исполнения УЗ по ГОСТ
15150-69):
- верхнее рабочее и эффективное значение температуры окружающего
воздуха с учетом превышения температуры в КРУ плюс 40°С;
- предельное нижнее рабочее значение температуры окружающего
воздуха минус 45°С;
- наибольшая высота над уровнем моря - 4500 м. При работе камер
на высоте от 1000 м требования к электрической прочности
изоляции и номинальному току должны быть понижены на величины,
соответствующие поправкам на высоту по ГОСТ 1516.1 и ГОСТ 15150.
- содержание коррозионно-активных агентов в окружающем воздухе -
для атмосферы типа II (промышленная) по ГОСТ 15150.
- относительная влажность воздуха (среднегодовое значение) - 75%
при 15°С;
- запыленность окружающего воздуха до 10 мг/м;
- окружающая среда невзрывоопасная.
1.1.4 Требования настоящего документа в части внешних
воздействующих факторов являются обязательными как относящиеся к
требованиям безопасности.
1.1.5 ВВ устойчив к механическим внешним воздействующим факторам
по ГОСТ 17516.1: вибрационные нагрузки в диапазоне частот от 1
до 35 Гц для степени жесткости I; одиночные удары с ускорением
до 3g длительностью от 2 до 20 мс.
1.1.6 ВВ обеспечивает нормальную работу и нормированные
параметры при крене и дифференте при любом положении.

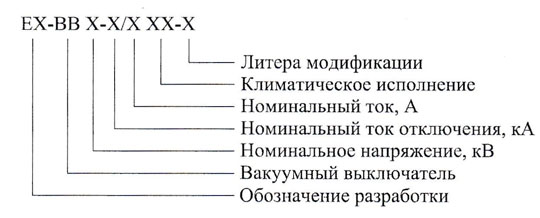

1.1.7 Структура условного обозначения ВВ:
Пример записи условного обозначения ВВ при
заказе и в технической документации другой продукции:
выключатель вакуумный ЕХ-ВВ 10-20/1000 УЗ-З,
ТУ-3414-020-35568062-2007.
|
