МЕХАНИЗМ ТЯГОВЫЙ ТРОСОВЫЙ МОНТАЖНЫЙ (МТТМ)
6. УСТАНОВКИ И ОБСЛУЖИВАНИЕ МТТМ
Перед установкой проверьте, если мттм и трос не повреждены.
Предупреждение
ВСЕГДА убедитесь в том, если несущая конструкция или подвесной элемент достаточно прочны для того, чтобы в течение всего времени манипуляции выдержали предполагаемую нагрузку. Установку запрещается осуществлять на конструкции, несущая способность которой неизвестна.
ВСЕГДА
за несущую
конструкцию отвечает потребитель!
6.1.2
Проверка троса
Проверьте, если трос чист, не перекручен и не поврежден.
6.2 НАДЕВАНИЕ ТРОСА
Перед надеванием троса рекомендуем качающими движениями поднимающего
и опускающего рычага проконтролировать легкость и правильность работы
механизма. Разомкнуть колодочные блоки можно только у незагруженного мттм.
Мттм поставьте вертикально на подвесную цапфу (направляющая втулка(4)
для надевания троса будет наверху). Поднимающий рычаг (1) опустите вниз и
ногой придержите у земли. Спусковой рычаг (2) подтяните к ослабляющему
рычагу (3). Оба рычага одновременно резкими движениями опустите так, чтобы
ослабляющий рычаг (3) вошел в паз. Трос протяните через мттм до необходимой
высоты подъема. Ослабляющий рычаг (3) освободите из-за зубца.
А ПРЕДОСТЕРЕЖЕНИЕ
Будьте осторожны при подвешивании мттм на подвесной элемент и обеспечьте необходимые условия для подвешивания в зависимости от характера среды (рабочая платформа, вспомогательный подъемный механизм и под.) во избежании ранения или угрозы для людей. При подвешивании мттм на высоте пользуйтесь защитными средствами против падения.
За условия и проведение монтажа отвечает потребитель.

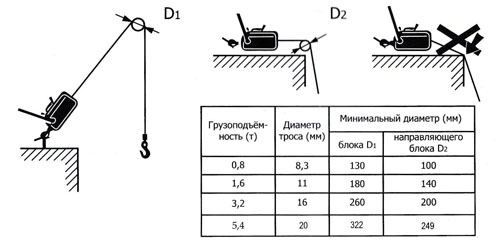

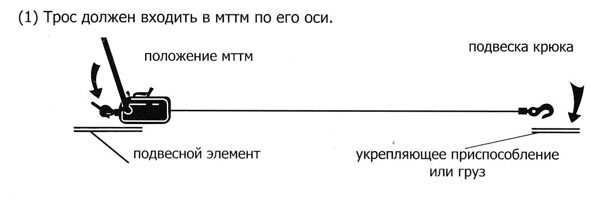

(2) Если при подъеме или волочении трос не проходит по прямой, необходимо
использовать направляющий (корректирующий) блок для направления троса.
6.5 ИНСТРУКЦИЯ ДЛЯ ОБСЛУЖИВАЮЩЕГО ПЕРСОНАЛА МТТМ
Поднимание и опускание груза можно прервать на любой высоте подъема. Стабильность положения груза обеспечивают два сопряженных колодочных блока. Во избежании перегрузки поднимающий рычаг тросового мттм оснащен срезными штифтами в поднимающем рычаге. При нарушении срезных штифтов колодочные блоки останутся закрытыми, что обеспечит стабилизированное положение груза. Запасные срезные штифты помещены в полости поднимающего рычага. Для обеспечения безопасности запрещается использовать неподлинные срезные штифты.
А ПРЕДОСТЕРЕЖЕНИЕ
С учетом величины управляющего усилия мттм грузоподъемностью 3,2 т должен обслуживаться двухчленным персоналом.
6.5.1 Натягивание и ослабление троса
Наденьте ручной телескопический рычаг на поднимающий рычаг (1) таким образом, чтобы фиксирующий штифт попал в отверстие в телескопическом рычаге. Качающим движением рычага трос натягивается и груз приближается.Трос ослабляется при перемещении ручного рычага на спусковой рычаг (2) и при его покачивании. Причем нельзя одновременно манипулировать с поднимающим и спусковым рычагами. При длительном опускании груза рекомендуем слегка смазать трос и внутренний механизм через отверстие спускового рычага.
А ПРЕДУПРЕЖДЕНИЕ
Никогда не поднимайте и не опускайте крюк до крайнего положения. Всегда оставляйте в резерве около 1 м троса как при поднимании, так и, в основном, при опускании.
6.6 ИСПЫТАНИЕ ДО ЭКСПЛУАТАЦИИ
А ПРЕДОСТЕРЕЖЕНИЕ
(1) Проверьте, если трос не перекручен.
(2) Проверьте, если крюки правильно подвешены и собачки крюков закрыты.
(3) Визуально проконтролируйте несущую конструкцию или подвесные элементы.
(4) Просмотрите вновь предшествующие пункты настоящей инструкции и убедитесь в том, чтобы все указания были соблюдены и все части правильно собраны.
(5) С помощью ручного рычага проверьте работу мттм без нагрузки.
(6) Несколько раз проведите операции подъема и опускания с соответствующей нагрузкой (от 10% до 50% грузоподъемностью). Вместе с тем проверьте, если мттм при пуске и остановке удержит груз без проскальзывания.
7.1 ПРИМЕНЕНИЕ МТТМ
Мттм представляет собой многоцелевое устройство, служащее для поднимания, опускания и волочения грузов на рабочем месте в нормальных условиях. Управляется исключительно с помощью ручного телескопического рычага. Предназначен как для организаций, так и для частных лиц.
Так как манипуляция с тяжелыми предметами может быть опасной, необходимо соблюдать все «Правила техники безопасности» согласно главе 3.
7.2 БЕЗОПАСНОСТЬ РАБОЧЕЙ СРЕДЫ
А ПРЕДУПРЕЖДЕНИЕ
(1) Обслуживающий персонал должен подробно ознакомиться с настоящей инструкцией и государственными предписаниями, касающимися эксплуатации мттм.
(2) При работе с мттм обслуживающий персонал должен иметь защитные каски, рукавицы и защитную обувь.
(3) Для крепления груза должны использоваться только проверенные крепительные средства, рассчитанные на соответствующую грузоподъемность.
(4) Если обслуживающий персонал состоит из нескольких человек, то должен быть назначен один ответственный, ознакомленный с правилами техники безопасности и отвечающий за манипуляцию с мттм.
(5) Перед началом работы необходимо обеспечить свободный, ничем не закрытый обзор на целую рабочую площадку. В противном случае необходимо выделить одного или несколько человек в близости мттм, помогающих с обзором.
(6) Перед началом работы обслуживающий персонал должен проконтролировать безопасность рабочей среды и, при необходимости, возможность быстрого отхода из опасного пространства.
(7) При работе с мттм обслуживающий персонал должен находиться на безопасном расстоянии от груза. Запрещается поднимать или опускать крупногабаритные грузы, если невозможно соблюсти безопасное расстояние от них.
(8) При работе мттм в ограниченном пространстве необходимо обеспечить, чтобы крюк или груз не ударялся о препятствия или о корпус мттм.
