8.2. ОЧИСТНЫЕ РАБОТЫ НА МОЩНЫХ ПЛАСТАХ С ПОЛНЫМ ОБРУШЕНИЕМ КРОВЛИ
Отработку мощных крутых пластов ведут с полным обрушением кровли или с
закладкой выработанного пространства. Наиболее распространена схема с
отбойкой угля буровзрывным способом, креплением щитовой крепью и управлением
кровлей полным обрушением при направлении отработки сверху вниз.
Щитовая крепь для выемки мощных пластов — передвижная конструкция, состоящая
из металлических балок, деревянных брусьев, накатника, стяжек и хомутов,
перекрывающая рабочее пространство в забое от обрушенных вмещающих пород и
воспринимающая их нагрузку. Под действием веса
обрушенных пород и собственного веса щитовая крепь передвигается вслед за
подвиганием очистного забоя.
Более чем за 50-летнюю историю применения щитовых крепей в СССР создано
свыше 70 их конструкций. Щитовые крепи различают по форме (плоские,
Г-образные, арочные, раздвижные), по степени жесткости (жесткие,
эластичные), по конструкции (секционные, бессекционные и комбинированные),
по числу щитов в пределах мощности пласта (одинарные, сдвоенные и
строенные).
Преимущественное распространение получили секционные крепи. С их
использованием добывают в Прокопьевско-Киселевском районе Кузбасса примерно
21 % угля.

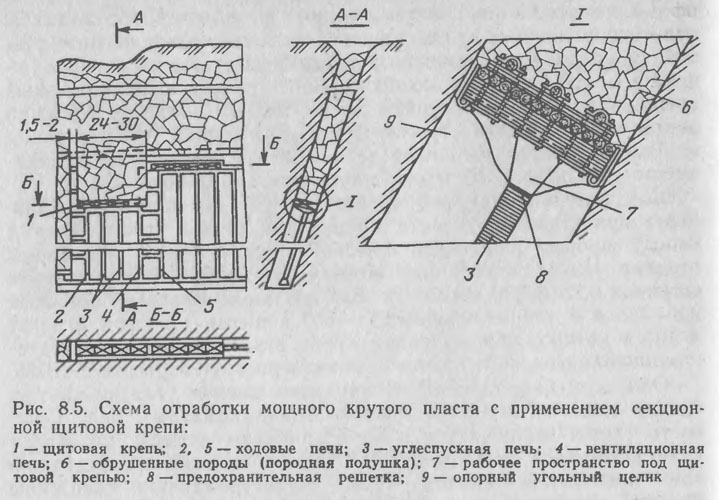

Секционный щит состоит из четырех-пяти секций (рис. 8.5). Каждая секция
представляет собою раму, выполненную из уголковых и швеллерных балок. Она
имеет длину 6—8 м и ширину 4,5—8 м (на 0,1—0,2 м меньше мощности пласта). На
раму укладывают бревенчатый накатник и брусья, которые скрепляют с
продольными № поперечными балками рамы стяжками, хомутами и болтами. Со
стороны почвы секция щита снабжена салазками для перемещения по падению
пласта и создания жесткости. Отдельные секции щитовой крепи соединяют друг с
другом гибкими связями — канатами.
Секции щитовой крепи монтируются в монтажной камере, проводимой под
вентиляционным штреком. При монтаже секции опирают на выступы угольного
массива — опорные целики,
оформляемые на контакте с боковыми породами. Для
спуска отбитого угля из-под крепи на откаточный штрек под каждой секцией
щита выбуривают или проводят углеспускные печи (скаты). Для входа и выхода
из рабочего пространства под щитовой крепью служит ходовая печь, для
проветривания — вентиляционная печь.
При мощности пласта до 6 м выемка угля под щитовой крепью включает
проведение горизонтального прохода под крепью (канавы) и посадки щита путем
обуривания и взрывания зарядов в опорных целиках. При мощности пласта 6—Юм
перед посадкой крепи производят расширение горизонтального прохода. Щитовая
крепь, лишенная опоры, опускается под действием веса, обрушенных пород и
собственного веса на оставшуюся часть опорных целиков. Погрузка в
углеспускные печи ведется обычно скреперной установкой. В целях обеспечения
безопасных условий труда на устья углеспускных печей укладывают решетки,
которые крепят канатами к щиту, а также протягивают под крепью страховочный
канат.

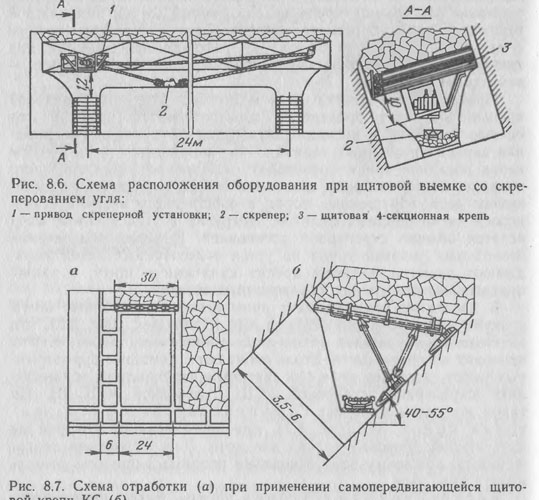

В последние годы находят применение 4-секционные щиты с двумя углеспускными
скатами вместо четырех (рис. 8.6),. что значительно сокращает объем
подготовительных работ. Скаты проводят по краям щита. Уголь отбивают с
помощью буровзрывных работ, доставку угля под щитовым перекрытием
осуществляют скреперной установкой УСЩ с лебедкой 30ЛС-2П. По такой же схеме
работает самопередвигающаяся щитовая крепь КС (рис. 8.7), при использовании
которой на пять секций проводят только две печи. Для улучшения скольжения по
лежачему боку основания опорных элементов выполняют в виде лыж.
Бессекционная щитовая крепь имеет повышенную жесткость вкрест простирания
пласта и эластичность по простиранию.
Арочная щитовая крепь включает металлические арки из спецпрофиля СВП-17,
установленные на лыжи и распорные стойки, опирающиеся на целики угля на
контакте с ви-
Таблица
8.4
Область применения
Щитовая крепь
по мощности пласта, м
по углу падения
пласта, градус
Секционная
4—10
>55
Секционная самопередвигающаяся (типа КС)
3—6
40—55
Бессекционная
2,5—5
>55
Арочная
1,2—2,6
40—60
сячим и лежачим боками. Расстояние между арками 0,6 м. На арочную крепь в
два ряда укладывают металлическую сетку, над которой создают породную
подушку. Контакты с вмещающими породами перекрывают фартуками
Область применения указанных щитовых крепей характеризуется приведенными в
табл. 8.4 данными.
С целью расширения области применения щитовой выемки на пласты с углом
падения 30—55° и мощностью 3—6 м опробована щитовая крепь ЩРП с раздельной
передвижкой перекрытия по лежачему и висячему бокам На базе крепи ЩРП
изготовлен механизированный комплекс ЩРПМ, оборудованный конвейеростругом
агрегата 2АНЩ.
Основные требования к щитовым крепям: надежная изоляция рабочего
пространства, выработанного на всю вынимаемую мощность пласта, и устойчивое
передвижение по падению вслед за выемкой угля
Характерным вариантом отработки пластов мощностью 5 м
и более с углом падения 35—65° при полном обрушении кровли является
комбинированная выемка с гибким перекрытием. При такой схеме в первую
очередь вынимают верхний монтажный слой мощностью 1,5—1,8 м. При этом лава
длиной 100—130 м движется по простиранию. На почву монтажного слоя
укладывают гибкое перекрытие из металлических лент толщиной по
3.5—4 мм и шириной по 4—5 см, на которое сверху настилают два-три ряда
металлической сетки. На гибкое перекрытие при выемке монтажного слоя
обрушают породы кровли пласта, что создает искусственную кровлю при выемке
нижних слоев и позволяет избежать ударных нагрузок на крепь и вывалов породы
в рабочее пространство нижнего слоя.
Вынимаемую мощность нижних слоев принимают равной
2.5—3,5 м. Опережение работ в верхнем слое по отношению к нижнему составляет
20 м. Выемку угля во всех слоях ведут с применением БВР. Ниже монтажного
слоя угольный пласт могут отрабатывать как по простиранию, так и по падению
с применением щитов.
Для механизации выемки угля, крепления и управления кровлей, настилки
гибкого перекрытия разработан комплекс КМС, состоящий из узкозахватной
выемочной машины, механизированной крепи и машины для переплетения
металлических лент.
