27.2. Вскрытие месторождений полезных ископаемых
Как уже отмечалось, вскрытие месторождений при открытом способе
разработки производится с целью обеспечения транспортной связи рабочих
горизонтов карьера с поверхностью путем проведения специальных горных
выработок. Вскрытие производится в основном траншеями. В отдельных
случаях могут применяться стволы и штольни.
На выбор способа вскрытия большое влияние оказывают условия залегания
месторождения, вид транспорта, расположение поверхностных сооружений и
система открытой разработки.
Принятый способ вскрытия должен обеспечивать безопасность работ,
заданную производительность и быть экономичным.
Различают несколько видов вскрытия: бестраншейное, тран-сшейное
(наклонные и крутые траншеи), подземными выработками и комбинированное.
В случае применения железнодорожного, автомобильного и конвейерного
транспорта наличие вскрывающих выработок обязательно.
Если же горную породу перемещают рабочими органами грузоподъемных,
отвальных и других горных машин, то вскрывающие выработки могут
отсутствовать. Такое вскрытие называется бестраншейным.
Выемку при бестраншейном вскрытии ведут кабельными кранами при
разработке узких, вытянутых в одном направлении крутых месторождений или
применяют башенные экскаваторы при разработке пластовых месторождений,
залегающих в мягких породах.
Из-за ограниченной области применения этот вид вскрытия широкого
распространения не получил.
Основными вскрывающими выработками при открытой разработке месторождений
являются въездные траншеи, местоположение и угол наклона которых в
основном и характеризует способ вскрытия.
Вскрывающие траншеи могут располагаться за пределами контура карьера или
внутри его, отчего они называются соответственно внешними иливнутренними.
По назначению траншеи подразделяются на капитальные, разрезные и
специальные.
Капитальные въездные и выездные траншеи предназначаются для вскрытия
всего месторождения или его части. Разрезные траншеи служат для
подготовки вскрытого горизонта к эксплуатации. Специальные траншеи
проводятся для водоотлива, дренажа или как вспомогательные для
соединения с поверхностью.
Примером вскрытия внешними отдельными траншеями
является схема, показанная на рис. 27.4. При вскрытии такими траншеями
их проходят с поверхности земли к транспортным площадкам соответствующих
уступов, откуда начинаются разрезные траншеи.
Вскрытие в н у т р е н н и м и наклонными траншеями проводят на бортах
карьера, вплоть до уровня нижней рабочей площадки вскрываемых горизонтов
(рис. 27.7). Все уступы при этом способе вскрытия имеют независимую
транспортную связь с поверхностью. Вместе с тем при большом количестве
устущ^ значительно возрастает объем работ по проведению траншей.
Однако вскрытие месторождений только внешними или внутренними траншеями
производится сравнительно редко. Чаще всего вскрытие осуществляется
комбинированными траншеями, когда верхние горизонты вскрывают внешними
траншеями, а нижние — внутренними.
Вскрытие месторождений внутренними крутыми траншеями производят в том
случае, когда возникает необходимость в создании связи концентрационных
горизонтов карьера с поверхностью. Осуществляется это с помощью крутой
траншеи, которую оборудуют ленточными конвейерами, канатными
подъемниками и другими средствами.
Вскрытие подземными горными выработками обычно применяется при
разработке нагорных месторождений, когда вскрытие траншеями становится
нецелесообразным (рис. 27.5). В последние годы подземными горными
выработками вскрывают также месторождения, залегающие на больших,
глубинах (см. рис. 27.5, а).

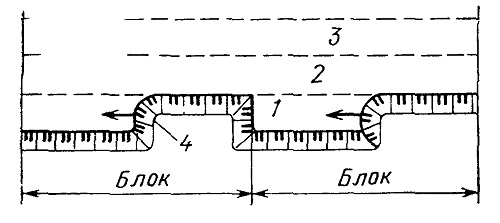

Рис. 27.3. Схема расположения заходок и блоков:
1, 2, 3 — заходки; 4 — забой; стрелками показано общее направление
фронта работ и направление продвигания забоя

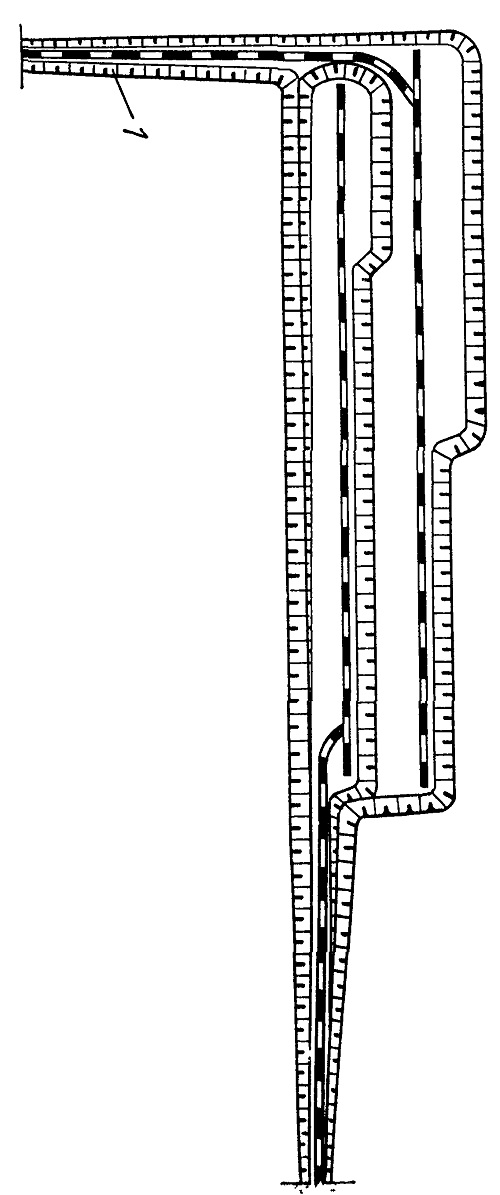

Рис. 27.4. Схема вскрытия месторождения внешними
отдельными траншеями:
1 — внешняя траншея
