25.4. Основные схемы простых способов вскрытия месторождений

Из простых способов вскрытия наиболее распространенным вариантом для крутых и мощных угольных месторождений является вскрытие вертикальным шахтным стволом, расположенным в лежачем боку месторождения за зоной сдвижения горных город (рис. 25.2,а). При такой схеме вскрытия не требуется оставления охранного целика. Единственным недостатком является увеличение длины квершлагов с понижением уровня горных работ.

Вскрытие вертикальным шахтным стволом, расположенным в висячем боку месторождения (рис. 25,2,6), осуществляется лишь в тех случаях, когда по условиям рельефа или застроенности поверхности нельзя ствол расположить в лежачем боку или когда породы лежачего бока сильно обводнены или неустойчивы.

Вскрытие вертикальным шахтным стволом, пройденным по месторождению (рис. 25,2,в), встречается крайне редко из-за

необходимости оставления значительных запасов полезного ископаемого в целиках.

Вскрытие вертикальным шахтным стволом, пересекающим месторождение (рис. 25,2,г), осуществляют при разработке маломощных большого простирания пологих залежей бедных руд. Необходимость оставления полезного ископаемого в охранном целике для предохранения ствола от разрушения не является препятствием для применения такой схемы вскрытия по двум причинам: во-первых, запасы в охранном целике незначительны по сравнению с общими запасами, а во-вторых, сокращается длина квершлагов.

Вскрытие наклонным шахтным стволом, расположенным в лежачем боку месторождения за зоной сдвижения пород (рис. 25,3,а), применяют для наклонных и пологих рудных залежей и мощных угольных пластов. Достоинством такой схемы вскрытия является незначительная длина квершлагов по сравнению со вскрытием вертикальным стволом.

Следует отметить, что схема вскрытия наклонными шахтными стволами, расположенными в лежачем боку, применяется и при разработке мощных крутых месторождений (рис. 25,3,б). Основное достоинство этой схемы вскрытия заключается в возможности использования высокопроизводительного конвейерного транспорта. Практика работы рудника им. С. М. Кирова (Кривбасс) показала, что через один такой ствол можно выдавать на поверхность до 12—15 млн. т и более руды в год. Основ-ной недостаток такого варианта вскрытия — большая длина наклонных стволов.

Вскрытие месторождения штольней применяется при гористом рельефе местности (рис. 25.4). Штольни можно располагать как в лежачем, так и в висячем боку залежи. Большое внимание следует уделять месту заложения штольни. Так, устье штольни должно располагаться выше уровня воды в горной долине с учетом возможного разлива рек. Наземные сооружения штольни не должны подвергаться оползням и лавинам. Основными преимуществами вскрытия месторождений штольнями являются отсутствие расходов по подъему и водоотливу, высокие скорости проведения вскрывающей выработки, простота комплекса поверхностных сооружений и др.

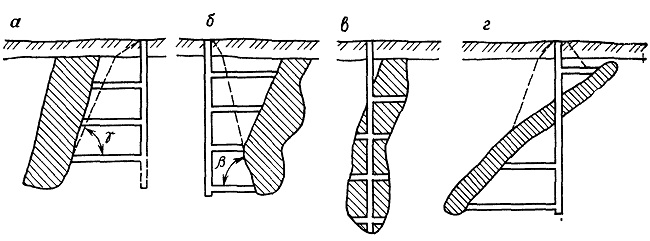

Рис. 25.2, Схемы вскрытия месторождений вертикальными стволами

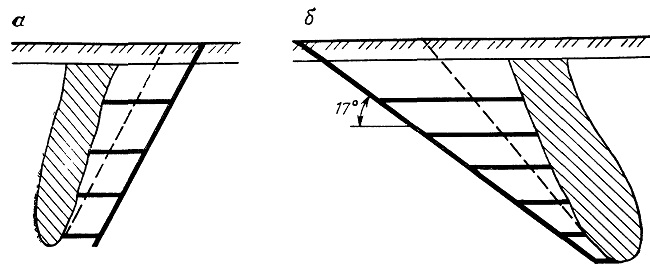

Рис. 25.3. Схемы вскрытия месторождения наклонными стволами

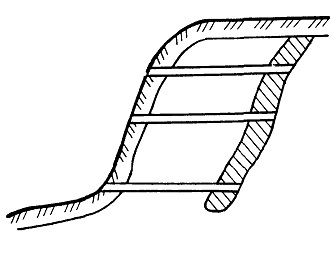

Рис. 25.4. Схема вскрытия месторождения штольней
