20.4. Проведение выработок в крепких однородных и неоднородных породах сплошным забоем

Наклонные врубы

В крепких породах применяют врубы, в которых шпуры пробурены наклонно или перпендикулярно к плоскости забоя. Врубы с наклонными шпурами условно называют наклонными, со шпурами, перпендикулярными к плоскости забоя, — прямыми, наклонными и перпендикулярными, — комбинированными.

Достоинством наклонных врубов является возможность использования структуры породы — слоистости, напластования, кливажа и т. п. При этих врубах заряды ВВ располагают наклонно к плоскости забоя. Этим облегчаются условия отрыва породы.

Простые наклонные врубы (например, вертикально-клиновой, горизонтально-клиновой и др.) имеют существенный недостаток, который связан с тем, что при их применении глубина врубовой полости зависит от угла наклона шпуров к плоскости забоя (55—50° для пород с 10—15, 60—55° — с 6-----10) и ширины выработки. В силу этого нецелесообразно применять клиновые врубы в крепких породах при проходке выработок небольшой ширины.

Возможности использования простых клиновых врубов расширяются за счет увеличения числа шпуров и образования двойных и тройных клиновых врубов, клиновых врубов с разрезными шпурами и т. д. (рис. 20.6). Общим недостатком всех клиновых врубов является также увеличенный разброс породы
по выработке, что осложняет уборку породы и вызывает повреждения крепи. Наклонные шпуры сложнее забуривать и сложнее выдерживать заданный угол наклона шпуров.

Прямые (призматические, цилиндрические, ярусные и др.) врубы состоят из параллельных шпуров, пробуренных перпендикулярно к плоскости забоя. Прямые врубы применяют в породах различной крепости. Некоторые разновидности прямых врубов при условии обеспечения параллельности буримых шпуров позволяют получать коэффициенты использования шпуров, равные 0,9—0,95, при глубине их до 5 м. К таким врубам относятся, например, врубы с компенсационными полостями. В качестве компенсационной полости используются незаряжаемые шпуры нормального или увеличенного диаметра, одна или несколько скважин. Расстояние между первыми взрываемыми шпурами и компенсационной скважиной (шпуром) составляет 2—3 диаметра скважины (шпура).

Необходимая параллельность шпуров во врубах с компенсационными полостями обеспечивается за счет применения специальных буровых шаблонов. За рубежом выпускаются бурильные установки, позволяющие с высокой точностью бурить параллельные шпуры.

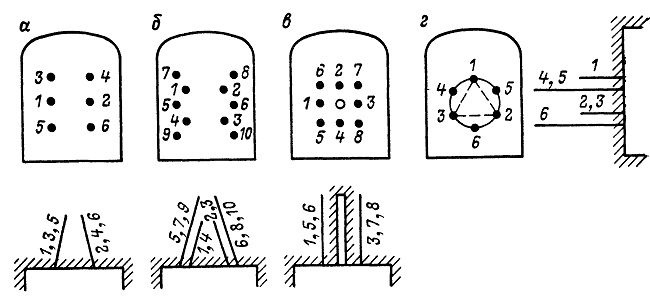

Рис. 20.6. Схемы размещения врубовых шпуров:
а — простой клиновой вруб; б — двойной клиновой вруб, в — призматический (прямой) вруб с компенсационной скважиной; г — ярусный прямой вруб
