19.5. Набрызгбетонная горная крепь

Набрызгбетонная крепь находит все большее распространение для крепления горизонтальных горноразведочных выработок. Эту крепь рекомендуется применять для поддержания трещиноватых и легковыветривающихся пород с f=7 и выше е целью предотвращения вывалов. Толщина крепи принимается одинаковой по всему периметру (почва не бетонируется) в зависимости от крепости пород в пределах 3—7 см. Применяют набрызгбетон марки не ниже М400.

Возведение набрызгбетонной крепи производится бетонома-шинами БМ-60, БМ-68 и др. или с помощью бетоноукладочного комплекса БУК-2 или БУК-3. Бетоноукладочные комплексы предназначены для механизированной укладки бетонной смеси за опалубку и широко применяются для нанесения набрызгбетонной крепи — для безопалубочного бетонирования. При использовании комплекса БУК-2 для набрызгбетонного покрытия сухая бетонная смесь доставляется в рудничных вагонетках 1 и грузится грейферным грузчиком 2 в бетономашину 3, из которой по гибкому шлангу — бетоноводу поступает в сопло 4, где затворяется водой из водяной магистрали 5 (рис. 19.9). Давление воды, подводимой в смесительную камеру сопла, несколько выше давления воздуха (на 0,1 МПа), который транспортирует сухую смесь из бетономашины. Комплекс БУК-2 имеет пульт управления 5, что значительно упрощает работу.

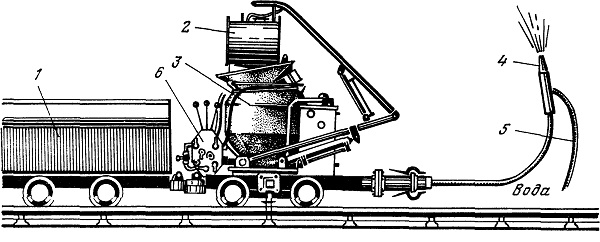

Рис. 19.9. Бетоноукладочный комплекс БУК-2
