13.2. Светильники для горных выработок

Для освещения горных выработок применяют сетевые электрические и индивидуальные светильники. Кроме того, некоторые типы забойных машин и все электровозы имеют осветительные фары.


Для сетевого освещения применяют стационарные или переносные светильники. Светильником, или осветительным прибором, называется лампа с дополняющей ее осветительной арматурой, предназначенной для сосредоточения светового потока в нужном направлении, защиты глаз работающих от чрезмерной яркости отдельных элементов лампы, защиты колбы лампы от механических повреждений, исключения воспламенения и взрыва горючих газов и пыли. Использование лампы без арматуры является нарушением Правил безопасности.

Стационарные электрические светильники (рис. 13.1) выпускаются как с лампами накаливания, так и с люминесцентными лампами. По степени безопасности они подразделяются на нормальные и взрывозащищенные. Светильники нормальные (PH) применяются в выработках, не опасных по взрывам газа или пыли, а повышенной надежности против взрыва (РП) и во взрывобезопасном исполнении (РВ)—в выработках, опасных по взрывам газа или пыли. В табл. 13.2 приведены основные технические данные сетевых шахтных светильников.

У светильников с люминесцентными лампами светоотдача гВ 4—5 раз и срок службы в 2—2,5 раза выше, чем у светильников с лампами накаливания.

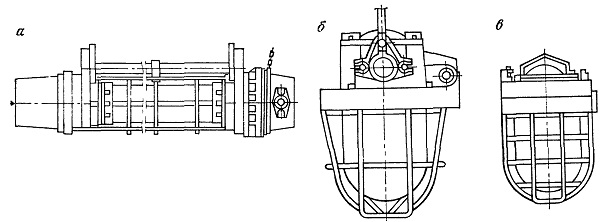

Рис. 13.1. Стационарные электрические светильники с люминесцентными лампами (а) и лампами накаливания (б и в)

ТАБЛИЦА 13.2

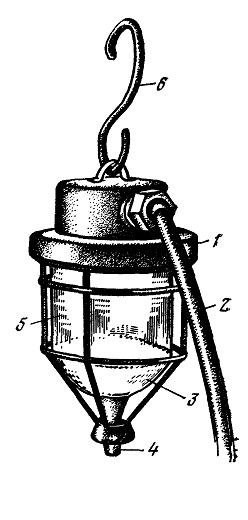

Рис. 13.2. Светильник в нормальном

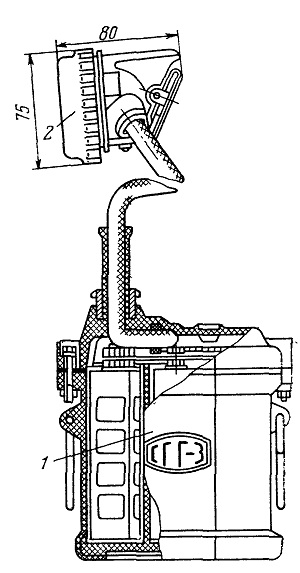

Рис. 13.3. Головной светильник исполнении

Светильник в нормальном исполнении (рис. 13.2) состоит из металлического корпуса 1, стеклянного защитного колпака 3, защитной металлической сетки 5, крючка для подвески 6, питающего кабеля 2 и нажимного шшта 4, обеспечивающего хорошее уплотнение между стеклянным колпаком и корпусом.

Светильники во взрывозащищенном исполнении отличаются конструктивными элементами, отключающими лампу в момент разрушения ее колбы, защитного колпака или при проникновении в светильник воздуха.

Для освещения забоев стволов шахт при проходке применяются проходческие светильники повышенной надежности ППН-500 и светильники в нормальном исполнении ПНН-500.

Индукционные переносные светильники с лампами накаливания удобны тем, что подключаются к сети без разделки осветительного кабеля.

Индивидуальные светильники. Каждый, кто спускается в* шахту, шурф или идет в штольню, должен иметь индивидуальный переносной светильник. Индивидуальные светильники по* источнику света подразделяются на электрические аккумуляторные и пламенные — бензиновые и ацетиленовые. На подземных горноразведочных работах применяют преимущественно электрические индивидуальные светильники. По конструктивному исполнению они могут быть головными или ручными. Головной светильник (рис. 13.3) состоит из аккумулятора 1, под-вешиваемого на поясном ремне, и осветительной фары 2, размещаемой на шахтерской каске. Фара постоянно соединена с аккумулятором электропроводным кабелем. Лампа фары имеет две нити накала — основную и резервную. Переключатель («основная нить» — «выключено» — «резервная нить») расположен на фаре. Аккумуляторы применяются щелочные или кислотные. Щелочные аккумуляторы менее чувствительны к сотрясениям и имеют больший срок службы, чем кислотные. Кислотные аккумуляторы отличаются меньшей массой и стоимостью при одинаковой емкости со щелочными. Технические данные некоторых аккумуляторных светильников приведены в табл. 13.3.

В ручном аккумуляторном светильнике осветительная фара смонтирована непосредственно на корпусе, где размещается аккумулятор.

Ручные светильники (табл. 13.4) применяются значительно реже, чем головные.

Аккумуляторные светильники обеспечивают горение ламп в течение 10 ч. Зарядка аккумуляторов осуществляется от зарядных станций, обеспечивающих зарядное напряжение, равное 4,4—5,2 В.

На горноразведочных работах благодаря простоте конструкции и яркому пламени в выработках, не опасных по газу или пыли, еще применяются ацетиленовые (карбидные) лампы. Принцип их работы основан на сгорании ацетилена, который образуется в нижнем бачке лампы вследствие разложения водой карбида кальция. Вода поступает из верхнего бачка каплями по тонкой трубочке. Поступление воды в нижний бачок и, следовательно, количество образующегося ацетилена и световой поток лампы регулируются специальным винтом.



ТАБЛИЦА 13.3

ТАБЛИЦА 13.4

Ламповые. Ламповая представляет собой помещение в административно-бытовом комбинате, где хранятся индивидуальные светильники, а также самоспасатели и респираторы. В ламповых светильники приводятся в рабочее состояние, выдаются спускающимся в горные выработки и принимаются после выхода из них. Число исправных светильников должно быть на 10% больше списочного состава подземных трудящихся.
