содержание   ..  20  21  22  23  24  25  26  27  28  29  30  ..

6.4. Работоспособность и бризантность взрывчатых веществ

Тепловая энергия, выделяющаяся при взрыве, через посредство расширяющихся газообразных продуктов взрыва способна превращаться в механическую работу по разрушению и перемещению горных пород. Мерой работоспособности ВВ в первом приближении может быть его теплота взрывчатого превращения или потенциальная энергия. Вместе с тем превращение тепла в механическую работу происходит со значительными потерями. Поскольку точная теоретическая и экспериментальная оценки полезных форм работы взрыва пока невозможны, то различные ВВ между собой сравнивают несколькими практическими способами.

Наиболее распространенными являются испытания на работоспособность по способу Трауцля и на бризантность по методу Гесса.

Практически способность продуктов взрыва производить работу при своем расширении — работоспособность ВВ— оценивают по расширению канала свинцовой бомбы при взрыве стандартной навески ВВ (проба Трауцля), а также по образованию воронки взрыва в грунте или в твердой породе при стандартных условиях.

Свинцовую бомбу Трауцля (рис. 6.1) в виде цилиндра диаметром и высотой 200 мм изготовляют из рафинированного свинца. По оси бомбы просверливают канал диаметром 25 мм на глубину 125 мм. Стандартную навеску ВВ массой 10 г с электродетонатором помещают в канал бомбы и засыпают сухим кварцевым песком без уплотнения. После взрыва канал бомбы

принимают грушевидную форму. Объем его за вычетом начального объема отверстия (61 см3) и расширения, производимого электродетонатором (~30 см3), и характеризует величину относительной работоспособности ВВ.

Бризантность ВВ — способность ВВ к местному разрушительному действию в результате удара продуктов взрыва по среде, -прилегающей к заряду. Бризантность ВВ оценивают по величине обжатия свинцового цилиндра (проба Гесса).

Для испытания по ,методу Гесса на столбик из рафинированного свинца высотой 60 мм и диаметром 40 мм (рис. 6.2) помещают стальную .пластину толщиной 10 мм и патрон с массой испытываемого ВВ 50 г. В заряде делают отверстие под капсюль-детонатор или электродетонатор. Гильза с детонатором закрепляется на плите. Бризантность оценивают разностями (выраженными в миллиметрах) средних высот свинцового столбика до и после взрыва, измеренных в четырех точках, расположенных на взаимно перпендикулярных осях.

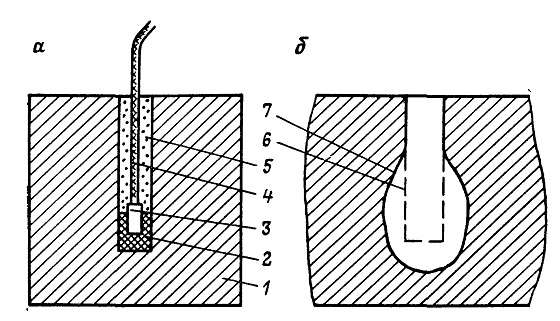

Рис. 6.1. Установка для определения работоспособности ВВ до взрыва (а) и после него (б):
1— свинцовый цилиндр (бомба); 2 — заряд испытываемого ВВ; 3— капсюль-детонатор;
4 — огнепроводный шнур; 5 — забойка (кварцевый песок); 6 — контур канала до взрыва; 7 — канал, расширенный взрывом

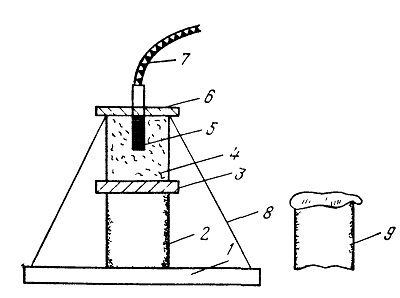

Рис. 6.2. Установка для определения бризантности ВВ:
1 — стальная плита; 2 — свинцовый столбик; 3 — стальной диск; 4 — заряд испытываемого ВВ; 5 — капсюль-детонатор; 6 — картонный кружок; 7 — огнепроводный шнур; 8 — крепление (шпагат); 9 — свинцовый столбик после взрыва

содержание   ..  20  21  22  23  24  25  26  27  28  29  30  ..
