Счетчик машинного времени СМВ-1

Счетчик машинного времени СМВ-1

Счетчик машинного времени СМВ-1 предназначен для автоматического учета наработки бурового оборудования в процессе контрольной эксплуатации или испытаний.

Техническая характеристика СВМ-1

Емкость отсчетного устройства прибора, ч................9999,9

Допустимая погрешность входящего в комплект прибора счетчика моточасов 228 ЧП (во всех условиях эксплуатации),

%, не более:

при кратковременных включениях (до 2 ч)..............1

при включениях >2 ч ................................0,5

Напряжение сети переменного тока, В ..................380 + 76

Частота тока, Гц........................................50 ± 0,5

Потребляемая мощность, В-А, не более ..................12

Температура окружающей среды, °С...........от —30 до +50

Относительная влажность при температуре окружающей

среды +25 °С, %, не более..............................95

Счетчик сохраняет работоспособность после пребывания (в нерабочем состоянии) в следующих условиях:

температура окружающего воздуха, °С ........от —40 до +65

относительная влажность при +30 °С, %, не более ... 95

Режим работы ..................... Непрерывный

Габариты, мм, не более:

датчика (без кабеля) ..................................55X45X28

пульта................................................240X200X 170

Масса, кг, не более:

датчика ..............................................0,3

пульта ................................................7

Счетчик машинного времени СВМ-1 состоит из датчика положения ДП, который подсоединяется с помощью кабеля к пульту управления. Датчик ДП преобразует положение флажка, устанавливаемого на рукоятке включения обследуемого механизма, в сигнал постоянного тока, который с помощью кабеля подается на пульт. Электрическая схема пульта управления (рис. IV. 12) состоит из выпрямителя, стабилизатора напряжения и счетчика моточасов 228 ЧП, по шкале которого отсчитывается время.

Принцип действия прибора заключается в том, что при включении питания через маломощные трансформатор, выпрямитель и стабилизатор заряжается батарея конденсаторов С2—С6. При достижении на них напряжения, равного напряжению пробоя стабилитронов Д7, Д8, включается тиристор Д6, и электромагниты подзавода и пуска-остановки счетчика 228 ЧГ1 (контакты I и 2; 1 и 3) оказываются подключенными к заряженной батарее конденсаторов.

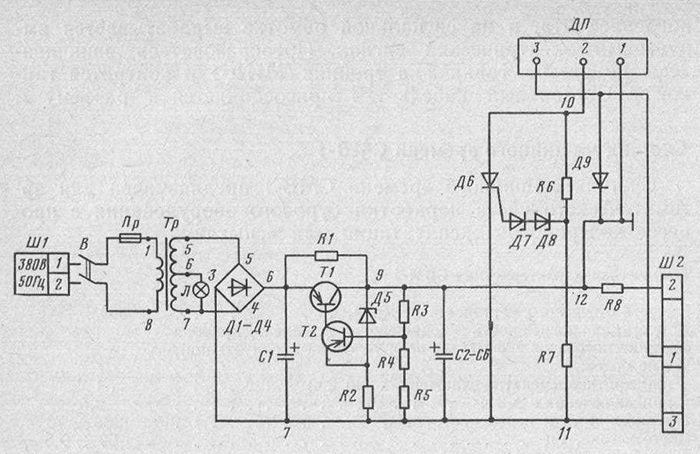

Рис. IV. 12. Принципиальная электрическая схема пульта управления СМВ-1

При срабатывании датчика положения включается электромагнит пуска-остановки и начинается отсчет времени. По прошествии 3—4 мин на время 15—30 мс автоматически включается электромагнит подзавода часов, потребляющий большую мощность за короткий промежуток времени. Эту мощность обеспечивает заряженная батарея конденсаторов. При выключении датчика отключается электромагнит пуска-остановки, и счетчик прекращает отсчет времени.

Счетчик рассчитан для работы в двух режимах — с датчиком положения или с заглушкой. В первом случае фиксируется время работы только обследуемого механизма (без приводящего двигателя), во втором — только время работы приводного двигателя. При работе с датчиком счетчики начинают отсчет рабочего времени при переводе рукоятки управления обследуемого механизма. При работе с заглушкой отсчет рабочего времени начинается с момента включения пускателя обследуемого механизма.

Питание пульта управления от сети напряжения 380 В и частотой 50 Гц через разъем Ш1, тумблер В и предохранитель Пр подается на трансформатор Тр и далее с помощью диодного моста Д1—Д4, который выпрямляет ток, на усилитель, состоящий из транзисторов 77, Т2, диода Д5 сопротивлений R2, R3, R4, R5 и емкости CI.

Через разъем U12 сигнал подается на самопишущий прибор.
