§ 2.

ГРУЗОПОДЪЕМНЫЕ УСТРОЙСТВА В ГЕОЛОГИЧЕСКОМ БУРЕНИИ

Грузоподъемные принадлежности к установкам колонкового геологоразведочного бурения предназначены для проведения спуско-подъемных операций, промывки скважин, а также дли разгрузки лебедки. В состав комплекта грузоподъемных принадлежностей, с помощью которого ведутся спуско-подъемные операции, входят кронблоки, талевые блоки, вертлюжные скобы и крюки, элеваторы, подъемные серьги и др.



Кронблоки

Кронблок служит для поддержания каната при бурении и исполняется с двумя и тремя роликами (рис. 111.7). Он представляет собой сварную раму 1, на которой смонтированы два кронштейна 2 и роликовые блоки 3. Роликовые блоки по своему устройству аналогичны талевым блокам. Для защиты вращающихся блоков и предупреждения соскакивания с них канатов имеется шарнирно установленный кожух 4.

При монтаже кронблок устанавливается на подкронблочные балки буровой вышки в собранном виде. Перед подъемом на вышку необходимо проверить легкость проворачивания блоков; легкость откидывания кожуха; надежность крепления гаек от самоотвинчивания. После подъема на вышку кронблок должен быть выверен по уровню, центрирован и надежно прикреплен к подкронблочной балке.

Основные параметры кронблоков, применяемых при колонковом бурении, приведены выше.

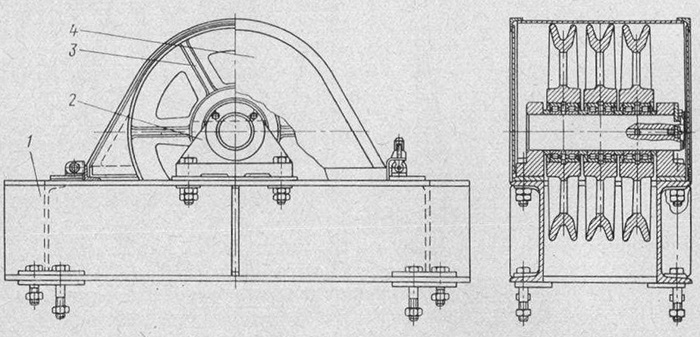

Рис. III.7. Кронблок БИ 249-142-00

Техническая характеристика кронблоков закрытого типа

Талевые блоки

Талевые блоки (рис. II 1.8) предназначены для поддержания на весу бурового инструмента во время спуско-подъемных операций. Блоки состоят из двух стальных щек 3, соединенных между собой головкой 4, болтом 5 и двумя осями. На центральной оси 6 установлены ролики 7 на двух роликоподшипниках каждый. Подшипники смазываются смазкой УС-2 через масленку 2 не реже 1 раза в семь дней. Боковые стороны блоков закрыты кожухами, которые при зачалке каната откидываются на осях, а в рабочем положении удерживаются болтами. Нижняя ось 1 служит для подвески вертлюжной скобы. Основные параметры талевых блоков приведены в табл. II 1.3.

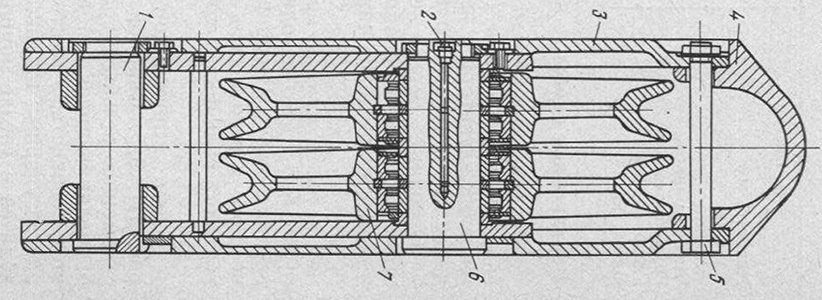

Рис. 111.8. Талевый двухроликовый блок БИ-249-138-00
