Буровой станок СКБ-4

СКБ-4 — шпиндельный станок моноблочной компоновки с продольным расположением лебедки и системой гидравлической подачи бурового инструмента. На станине собраны все узлы станка: электродвигатель, коробка передач со сцеплением от автомобиля ЗИЛ-130, раздаточная коробка с закрепленным на ее фланце вращателем, лебедка, тормоза спуска и подъема, маслонасос с индивидуальным электроприводом, пульт управления гидросистемой, маслобак, ручной маслонасос и цилиндр перемещения станка с гидрозамком. Станина установлена на раме, которая является основанием станка, соединяющимся с основанием буровой установки или каким-либо другим фундаментом с помощью анкерных болтов.

Кинематическая схема станка приведена на рис. 1.12. Кинематическая связь отдельных узлов и механизмов бурового станка, обеспечивающая передачу от приводного двигателя на вращатель восьми частот вращения и на лебедку четырех частот вращения, осуществляется следующим образом. Вал электродвигателя 1 жестко соединяется с ведущими элементами (маховиком и нажимным диском) сцепления 2, собранными на первичном валу I коробки передач. С первичного вала через шестерни вращение передается на промежуточный вал III. Шестерни промежуточного вала правого и обратного вращения находятся в постоянном зацеплении с шестернями вторичного вала II, которые свободно вращаются на валу. Связанные с вторичным валом муфты, соединяясь с шестернями, передают вращение вторичному валу.

Четыре прямых и одна обратная частоты вращения вторичного вала коробки передач через зубчатую муфту передаются на входной вал-шестерню IV раздаточной коробки, жестко скрепленной с коробкой передач. Шестерня горизонтального вала VI вращателя, соединяясь с внутренним венцом шестерни

или с венцом блока шестерен V, передает на конический редуктор вращателя восемь правых и две левые частоты вращения. Эти частоты вращения через конические шестерни передаются на приводную муфту VII и телескопически связанный с ней шпиндель, обеспечивая получение паспортной частотной характеристики станка. Четыре ступени частоты вращения вторичного вала коробки передач через шестерни раздаточной коробки передаются на вал-шестерню VIII и через зубчатую муфту на связанный с ней шлицами вал лебедки IX.

При соединении солнечного зубчатого колеса редуктора планетарного типа лебедки с тремя сателлитиыми шестернями, находящимися в постоянном зацеплении с венцовой шестерней; барабану лебедки при торможении водила, в котором смонтированы три сателлитные шестерни, будут передаваться четыре ступени частоты вращения и крутящий момент.

Редуктор планетарного типа лебедки обеспечивает необходимые частоты вращения барабана и соответствующий крутящий момент для получения паспортных характеристик скорости навивки каната и грузоподъемности на крюке талевой системы. Спецификация подшипников качения станка СКБ-4 приведена в табл. 1.6.

Техническая характеристика агрегатов УК.Б-200/300С и СКБ-4 дана ниже.

Рис. 1.12. Кинематическая схема станка СКВ-4:
1 — электродвигатель; 2 — сцепление (фрикцион); 3 — коробка передач; 4 — раздаточная коробка; 5- вращатель; 6- лебедка; 7 - тормоз спуска; 8 — тормоз подъема

Таблица 1.6

Спецификация подшипников качения бурового станка СКБ-4

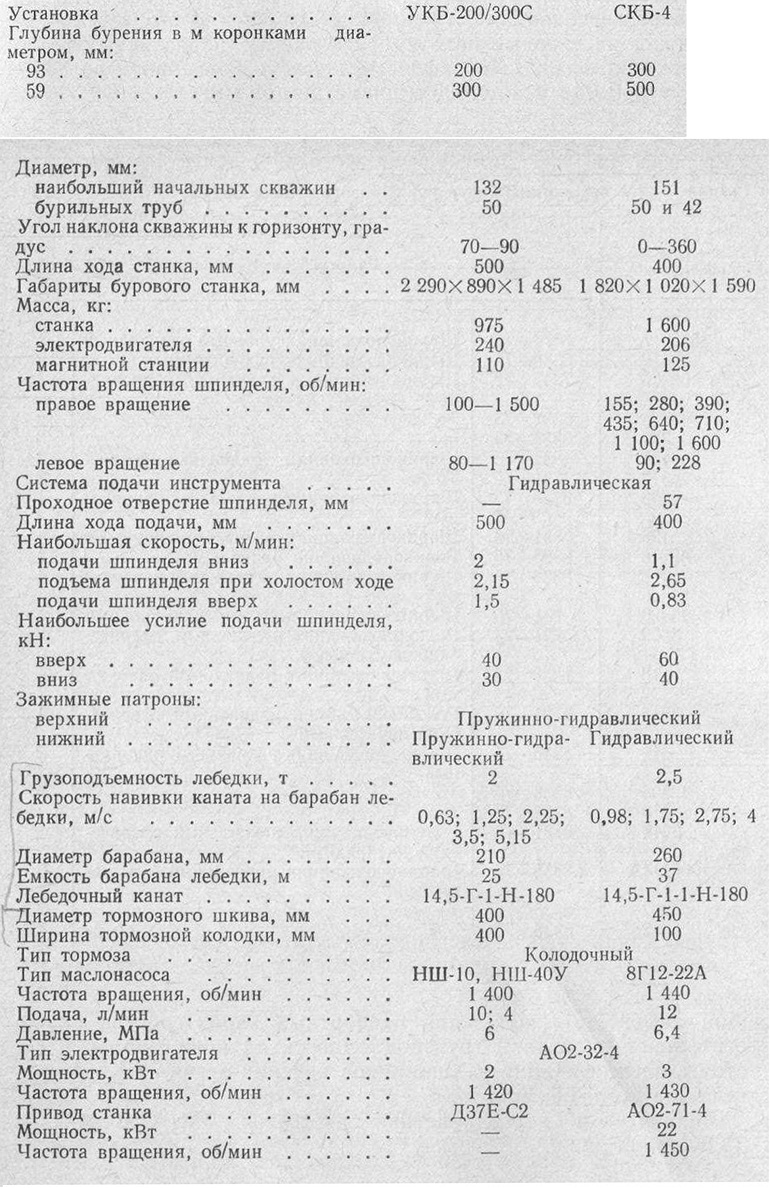

Техническая характеристика буровых агрегатов для бурения скважин глубиной от 100 до 500 м
