IV. СПЕЦИАЛЬНЫЕ ИНСТРУМЕНТЫ И ПРИСПОСОБЛЕНИЯ ДЛЯ ИНЖЕНЕРНО-ГЕОДЕЗИЧЕСКИХ И МАРКШЕЙДЕРСКИХ РАБОТ

Прибор для рихтовки путей ПРП

Прибор для рихтовки путей ПРП состоит из вертикально установленной на раздвижной штанге поворотной зрительной трубы с прямоугольной призмой перед объективом, направляющей визирный луч горизонтально, и цилиндрическим уровнем для контроля установки инструмента.

Предназначен в сочетании со специальными рейками для рихтовки и выправки железнодорожного пути. Для работы крепится к головке рельса (рис. 73).

Техническая характеристика

Увеличение трубы.........25х

Наименьшее расстояние визирования, .и 2

Коэффициент дальномера......500

Пределы поворота трубы от среднего положения: в вертикальной плоскости, град. . ±7,5

о горизонтальной плоскости, град. ±5
Цена деления цилиндрического уровня, сек..........................30

Цена деления шкалы р'ск, мм ... 10

Вес инструмента, кг........2,Я

В состав прибора входят:

прибор ПРП на штанге..............1

р; йка с вертикальной шкалой на

штанге ..........................1

рабочая рейка-сигнал на штанге ... 1
бленда ..............................1

футляр для инструмента и р;ек с мелкими принадлежностями............1

Вес комплекта 12 кг.

Отпускная цена 220 руб.

Изготовитель: Средне-Уральский СНХ

РСФСР.

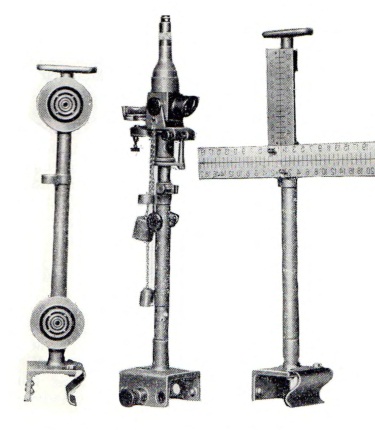

Рис. 73. Прибор для контроля рихтовки ж.-д. пути ПРП.
