3. ИНСТРУМЕНТЫ ДЛЯ УГЛОНАЧЕРТАТЕЛЬНОИ СЪЕМКИ


Оптический авторедукционный кипрегель КА-2

Оптический авторедукционный кипрегель КА-2 поставляется в комплекте с мензулой, имеет введенные в поле зрения трубы номографические кривые, позволяющие по вертикальной рейке отсчитывать непосредственно горизонтальные проложенпя и превышения (рис. 48).

Предназначен для выполнения топографической съемки поверхности на фотопланах и чистой основе.

Техническая характеристика

Увеличение трубы ............30х

Наименьшее расстояние визирования, м..................5


Коэффициенты дальномера:

а) для кривой горизонтальных проложений .... 100

б) для обычных дальномер

ных штрихов............100, 200

в) для кривых превышений . ±10, ±20,

±100

Вес кипрегеля, кг............2,8

Вес комплекта, кг 24,5—26

Отпускная цена, руб. 240

В состав комплекта входят:

кипрегель-автомат КА-2 ....1

мензула ...........1

штатив............1

планшет...........1

че\ол............1

ящик транспортировочный с мелкими принадлежностями и за

пасными частями......1

буссоль ...........1

По отдельному заказу за особую плату поставляется ориентир-буссоль ОБК, предназначенная для ориентировки планшетов и карт по магнитному меридиану.

Техническая характеристика буссоли приведена в табл. 2.

Изготовитель: Харьковский СНХ VCCP.

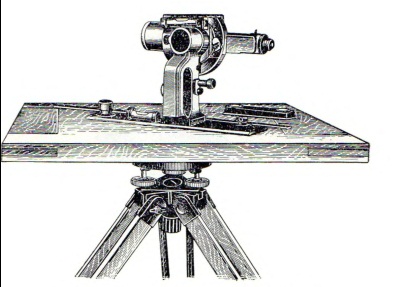

Рис. 18. Кипрегель КА-2 с мензулой.
