Теодолит ТГ-5

Теодолит ТГ-5 — горный, повторительного типа, с металлическими лимбами и верньерами, позволяющими брать отсчеты по двум диаметрально противоположным сторонам лимбов (рис. 22).

Предназначен для маркшейдерских угло-

мерных съемок в шахте и на поверхности.

В состав комплекта входят:

теодолит ТГ-5......................1

штатив раздвижной деревянный ... 1

футляр деревянный с мелкими принадлежностями ....................1

накладной уровень ..................1

окулярная насадка ..................1

отражатель для освещения окулярной

сетки .........................1

чехол..............................1

По особому заказу за отдельную плату поставляются:

теодолитные консоли ТК5 (комплект); теодолитный сигнал ТС-5; эксцентренная труба ЭТ-5; отвес центриров:чный шнуровой ОР-2.

Изготовитель: Харьковский СНХ УССР.

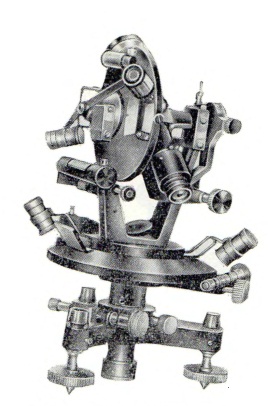

Рис. 22. Горный теодолит ТГ-5
