7. Вулканический рельеф
Краткая характеристика
Вулканами называются такие формы земной поверхности, которые
образовались в результате вулканических извержений и представлены чаще
всего конусообразными возвышениями, состоящими из лавы, вулканического
пепла, крупных и мелких обломков различных горных пород.
Вулканы бывают действующие и потухшие. Действующие вулканы
характеризуются периодическими извержениями, сопровождающимися взрывами
газов и иногда излиянием лавы; потухшие — уже длительное время находятся
в состоянии покоя.
Рис. 129. Вулканический конус с кратером
Высота вулканических конусов над окружающей местностью бывает до 3—4 км
и более (рис. 129).
На вершине вулкана находится кратер — воронкообразное углубление, через
которое обычно происходит извержение- Размеры кратера могут быть
различные: от сотен метров до 20—25 км в диаметре и от 40 до 1 000 м
глубины. Некоторые вулканы имеют несколько кратеров, расположенных на
вершине и на склонах. Иногда из обширного кратера древнего вулкана
поднимается дополнительный конус меньших размеров.
Склоны вулканов, за редким исключением, слабо вогнутые. Средний угол их
падения 14—15°, в верхней части уклон может достигать 30— 35°.
Обыкновенно склоны вулканов в большей или меньшей степени изрезаны
узкими оврагами (барранкосами) с крутыми боками и заваленным каменными
обломками дном. Барранкосы сильно ветвятся, вследствие чего разделяющие
их пространства часто имеют вид острых гребней (рис. 130).
Рис. 130. Барранкосы
Действующие вулканы имеют правильную коническую форму со склонами, слабо
расчлененными барранкосами. Это объясняется тем. что материал извержений
идет почти целиком на построение конуса и, отлагаясь вокруг кратера,
засыпает все мелкие неровности рельефа. Потоки лавы застывают на склонах
вулканов, образуя поверхности с очень неровным (волнистым или глыбистым)
рельефом. Здесь в изобилии встречаются лавовые уступы и другие формы
рельефа, обусловленные вулканической деятельностью. У потухших вулканов
кратер обычно разрушен, а склоны густо изрезаны барранкосами. Некоторые
потухшие вулканы разрушены настолько сильно, что от них сохранились
только руины в виде изолированных центральных вершин и радиально
расходящихся от них отрогов. Примером сильно разрушенных вулканических
форм является гора Кара-даг в Крыму.
Кроме конических вулканов, известны также щитовые, имеющие форму слабо
выпуклого щита. Их склоны очень пологи (2—10°). При той же высоте, что и
конические, щитовые вулканы занимают значительно большую площадь. Они
распространены в Исландии, на Гавайских островах и в других местах.
Наиболее примитивной разновидностью вулканов являются так называемые
маары — воронкообразное и реже цилиндрические углубления среди ровной
местности. Форма их округлая или слегка овальная, иногда они окружены
невысоким валом. Маары нередко заполнены водой, представляя собой озера-
Размер их поперечника колеблется в широких пределах и достигает 2—3 км.
Маары встречаются в вулканической области Овернь (Франция) и в других
местах.
Недоразвившимися вулканами являются лакколиты. Они состоят из застывшей
на глубине магмы, обнажившейся вследствие того, что вышележащие рыхлые
породы были смыты. Лакколиты поднимаются часто среди равнинной местности
в виде возвышенностей, имеющих правильную куполообразную форму. Примером
лакколита могут служить горы Аю-даг в Крыму, Машук на Кавказе.
Вулканы широко распространены на земном шаре, особенно в районе Тихого
океана. В СССР на Камчатке насчитывается более 125 вулканов, из них
около 20 действующих. Наиболее высокий вулкан Камчатки — Ключевская
сопка высотою 4 850 м. Курильские острова представляют собой гирлянду
вулканов, разобщенных морскими проливами.
Изображение вулканического рельефа на картах
Для правильного изображения рельефа вулканических поднятий необходимо
передавать на картах, особенно крупного масштаба, следующие характерные
особенности вулканических образований: форму вулкана (коническая,
куполообразная, щитовая и пр.), строение кратера, характер расчленения
склонов, сеть барранкосов, строение эрозионной сети вулканического
района.
При изображении вулканов плавными горизонталями без учета формы и
расчленения склонов сильно искажается морфология вулканического рельефа.

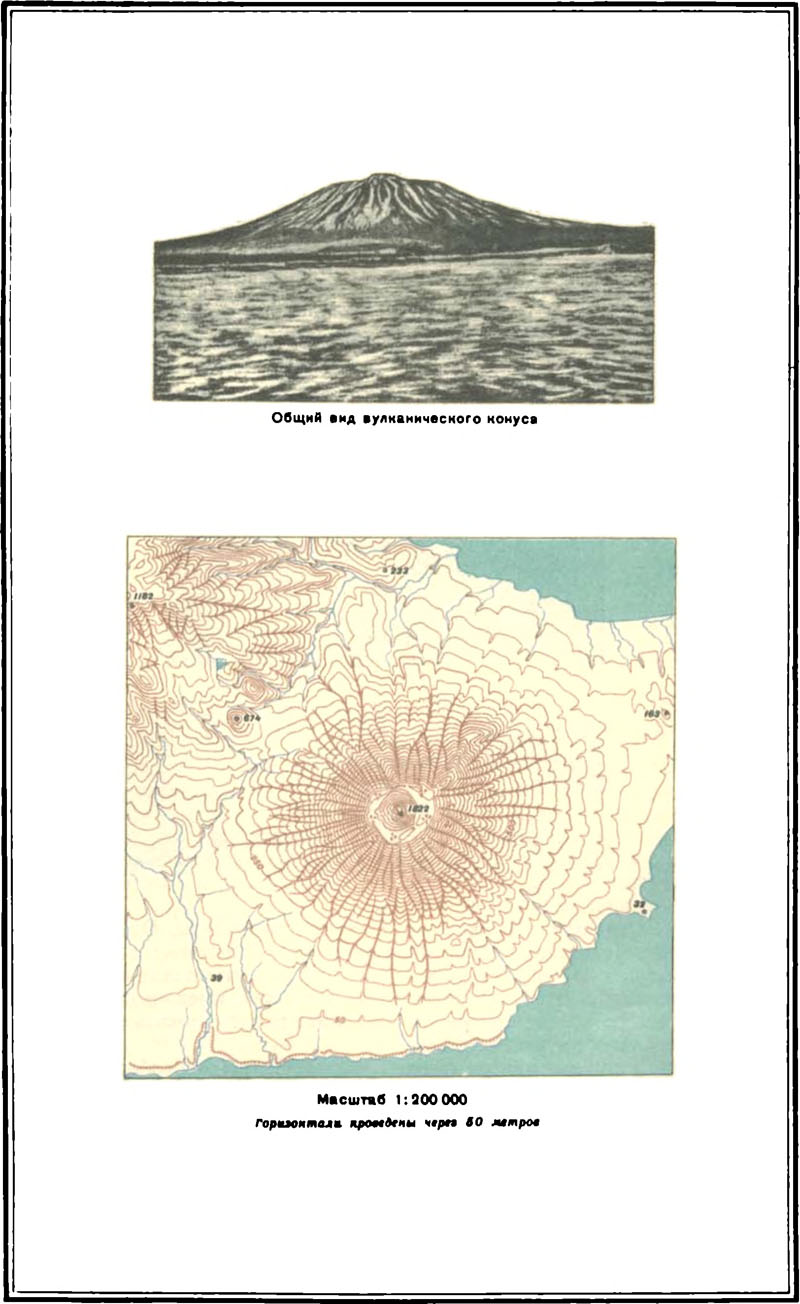

Рис. 131
Общая вогнутая форма склонов вулканов передается изменением заложения
между горизонталями, которое к вершине постепенно уменьшается. В нашем
примере на рис. 131 резкий излом между крутой вершиной и пологими
склонами отчетливо отобразился резким изменением величины заложения
между горизонталями.
Количество барранкосов на склоне вулканов бывает настолько велико, что
изобразить их все не представляется возможным, даже на карте масштаба 1
: 50000. Поэтому речь может итти лишь о показе направления барранкосов и
относительной густоты их. С помощью горизонталей и условного знака
промоин эта задача решается удовлетворительно. Горизонтали на картах
приобретают довольно сложный и извилистый рисунок, особенно в вершинной
части вулкана, где сеть барранкосов и гребней наиболее густа. В нашем
примере радиально расходящиеся барранкосы изображены условным знаком
промоин, проведенных строго по направлению тальвегов. Горизонтали, там
где допускает масштаб, несколько затянуты вверх по барранкосам; форма
замыкания их острая, что вполне соответствует форме барранкосов и
гребней между ними. На рисунке отчетливо показана различная густота
расчленения склонов барранкосами. Наиболее интенсивно расчленен западный
склон.
В нижней пологой части склонов дно барранкосов становится более широким,
а скаты более пологими, благодаря чему барранкосы могут быть изображены
горизонталями. Применение условного знака промоин здесь привело бы к
искажению характера рельефа. В нижней части вулкана горизонтали,
вырисовывающие междолинные пространства и поверхности между
барранкосами, должны быть слегка прогнуты в сторону вершины конуса.
Эрозионная сеть вулканических районов имеет радиальное строение; это
необходимо выделить на картах. Водотоки почти всегда глубоко врезаны в
склоны вулканов, поэтому горизонтали в местах пересечения их должны
несколько затягиваться вверх и замыкаться под острым углом.
Отмеченные особенности изображения вулканов должны передаваться на
картах всех масштабов даже при значительном обобщении их. При
составлении карт мелкого масштаба не следует в процессе обобщения
объединять вулканические вершины, иначе цепь вулканов превратится в
горный хребет, что не будет соответствовать действительности.

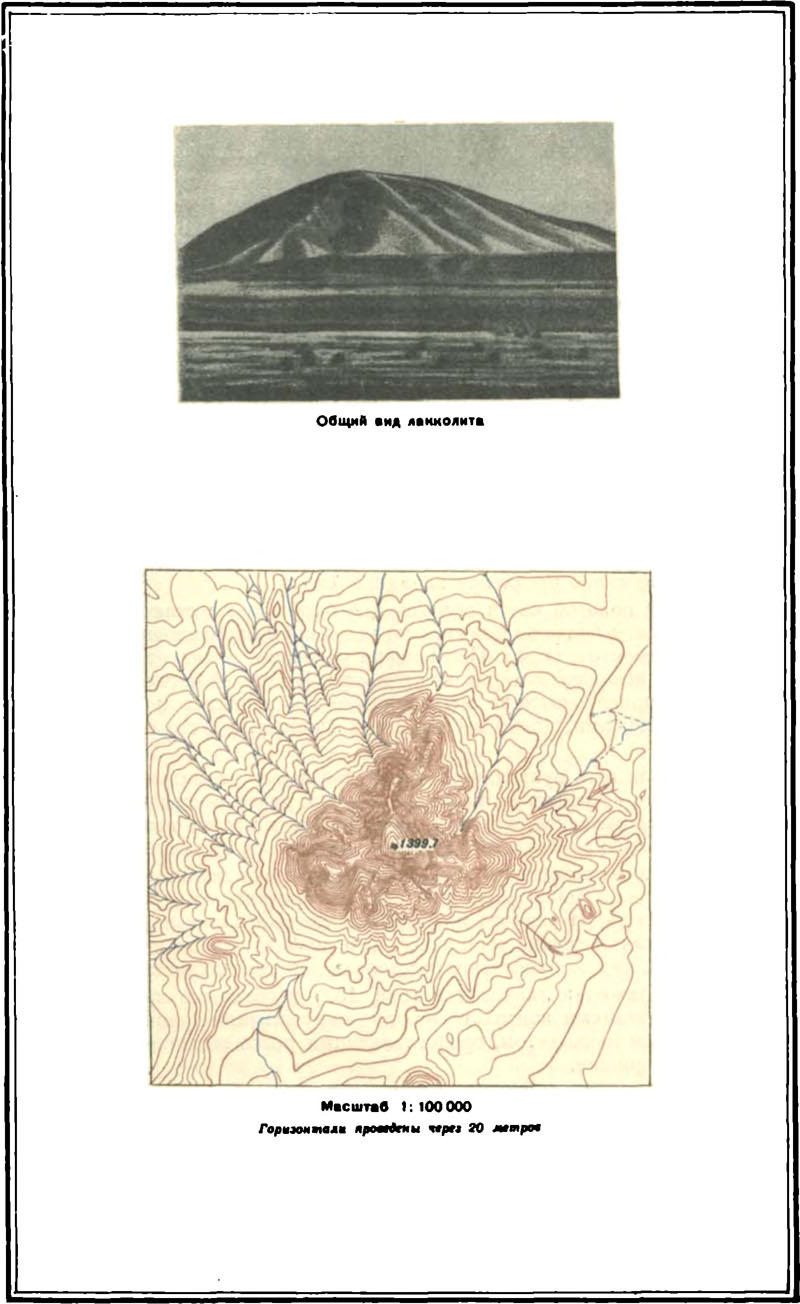

Рис. 132
При изображении лакколитов (рис. 132) необходимо правильно передать
горизонталями контраст между окружающей равнинной местностью и самим
лакколитом, представляющим резко выделяющуюся изолированную вершину.
На рисунке 132 эта контрастность отобразилась резким изменением
заложений между горизонталями, рисующими склоны лакколита и окружающую
его местность.
Куполообразная форма лакколита и значительно меньшая по сравнению с
вулканами расчлененность склонов оврагами отобразились плавным рисунком
горизонталей и увеличением заложения между ними по направлению от
вершины лакколита.
В нижних частях склоны лакколита подвергаются более сильному воздействию
эрозии, что в свою очередь, нашло отражение в большей извилистости
горизонталей, рисующих эти части склонов.
