Газодувные машины АЭС

Газодувная машина со встроенным электродвигателем (АЭС)

 Конструктивная схема газодувдой машины со встроенным электродвигателем представлена на рис. 4.26. В конструкции используется асинхронный электродвигатель с короткозамкнутым ротором. Газодувка и двигатель размещены в общем герметичном корпусе. Отвод тепла от электродвигателя осуществляется путем вентиляции его газом, заполняющим корпус. С помощью импеллеров газ продувается через ротор и статор и нагретый поступает в холодильник, где охлаждается водой, циркулирующей по трубам холодильника.

Подвод питания к электродвигателю осуществляется через специальные гермовводы. Подшипники смазываются минеральным маслом.

Встроенный электродвигатель позволяет исключить уплотнение вращающегося вала и обеспечить надежную герметизацию газодувки только по неподвижным разъемам.

При созданий газодувки со встроенным электроприводом следует учитывать ограниченность предела его применимости. Для асинхронных двигателей с массивным ротором предел применимости (произведение мощности, кВт, на частсоту вращения, об/мин) не должен превышать (35 - 40)10⁶, Для исключения засорения

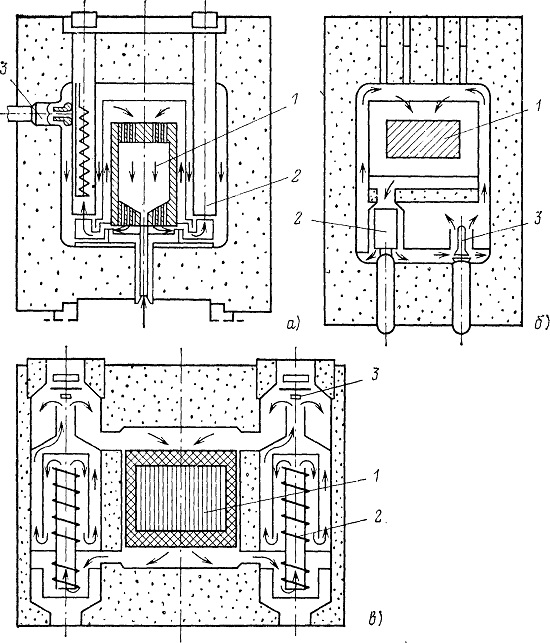

Рис. 4.25. Варианты расположения газодувок:
а — горизонтальное; б — вертикальное внизу реактора; в — вертикальное сбоку; 1 — активная зона; 2 — парогенератор; 3 — газодувка

Контура парами смазки предусмотрено буферное уплотнение вала, разобщающее полость двигателя и проточную часть газо-дувки.

Принцип действия буферного уплотнения вала заключается в следующем. В буферную камеру между лабиринтами специальным компрессором системы очистки подается чистый теплоноситель с давлением, несколько превышающим давление теплоносителя в циркуляционном контуре.

Часть этого теплоносителя через лабиринт поступает в контур, а другая часть — через лабиринт в полость двигателя, а оттуда проходит в систему очистки. Из реактора также осуществляется постоянный отвод теплоносителя на очистку, что предотвращает повышение давления в контуре из-за протечек теплоносителя через лабиринт. С целью уменьшения количества паров смазки следует применять смазку с низкой упругостью пара.

Возможность применения для газодувки со встроенным электродвигателем подшипников, смазываемых водой, весьма трудна из-за отрицательного воздействия воды и ее паров на электроизоляционные материалы.

На рис. 4.27 приведена схема обслуживающих систем одной га-зодувной машины со встроенным электроприводом, у которого подшипники смазываются маслом (без системы электропитания). Поскольку реактор имеет несколько газодувок, то система смазки подшипников может быть либо централизованной, либо автономной.

Подача охлаждающей воды во все газодувки осуществляется от общей системы.

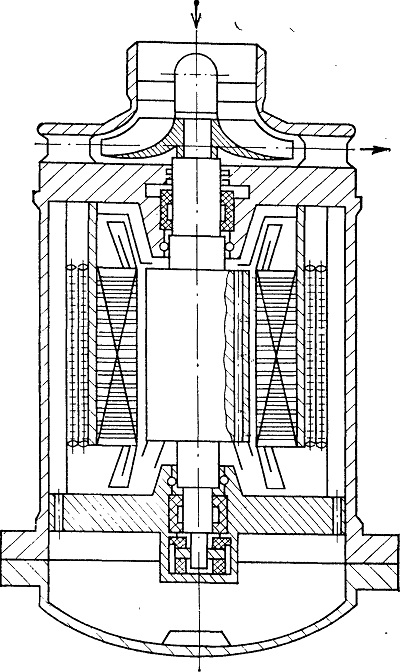

Рис. 4.26. Электрогазодувка

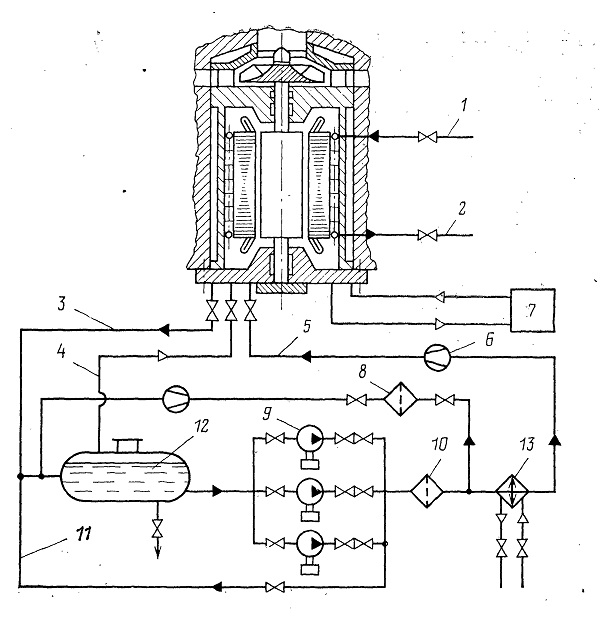

Рис. 4.27. Схема обслуживающих систем электрогазодувки:
1 — подвод охлаждающей воды; 2 — отвод охлаждающей воды; 3 — слив масла из газодувки; 4 — соединение по газу; 5 — подача масла в газодувку; 6 — расходомер; 7 — система очистки гелия буферных уплотнений; 8 — фильтр тонкой очистки; 9 — маслонасос; 10 — фильтр грубой очистки; 11 — байпас маслонасоса; 12 — циркуляционный бак; 13 — холодильник масла
