8.6.12.

Синхронные неявнополюсные двигатели серии СТДП

Синхронные турбодвигатели серии СТДП (табл. 8.30), продуваемые под избыточным давлением, выпускаются на мощности 1250—5000 кВт (рис. 8.14) и предназначены для привода насосов и компрессоров во взрывоопасных помещениях всех классов.

Охлаждение воздуха осуществляется двумя секциями встроенных водяных воздухоохладителей. Перед пуском двигатель и возбудитель продувают чистым воздухом, при этом количество продуваемого чистого воздуха обычно должно составлять не менее 5-кратного объема двигателя и возбудителя. Для предпусковой продувки используют двухэлементный пневмомеханический клапан, который размещают в верхней части корпуса статора.

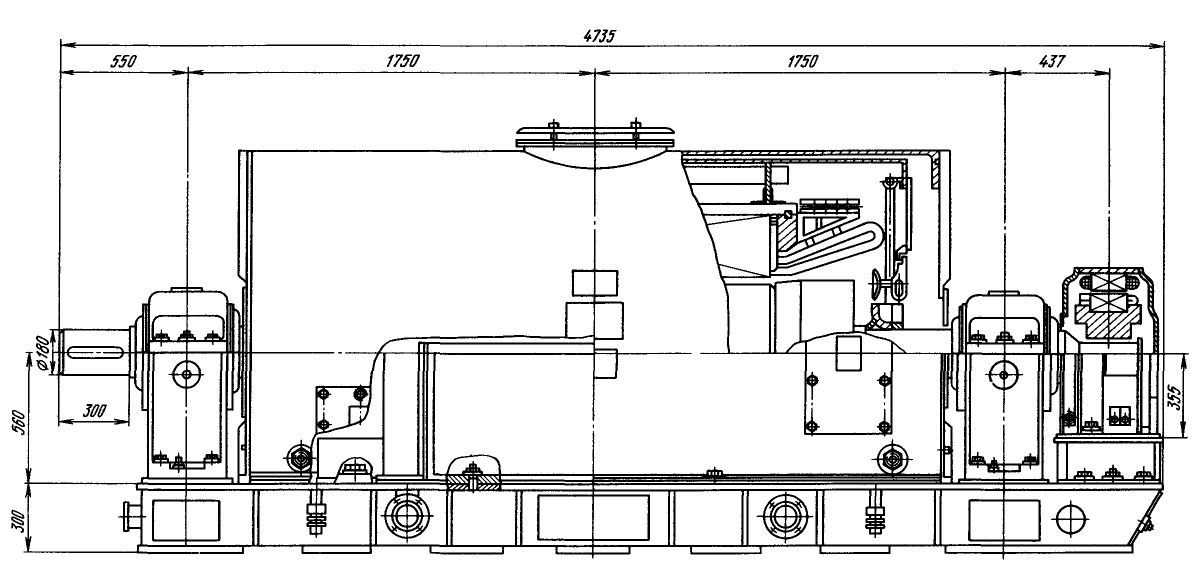

Рис. 8.14. Двигатель серии СТДП-8000-2

Таблица 8.30. Технические данные взрывозащищенных двигателей серии СТДП

(напряжение б или 10 кВ)

Типоразмер

двигателя

Мощность активная, кВт

Мощность полная, кВ-А

КПД, % при напряжении, кВ

6 10

Масса, 103 кг

Габаритные размеры, мм (длина х х ширина х высота)

СТДП-1250-2УХЛ4

1250

1450

96,5

96,2

7,03

3050x2010x1350

СТДП-1600-2УХЛ4

1600

1850

96,7

96,6

7,63

3150x2010x1350

СТДП-2000-2УХЛ4

2000

2300

96,7

96,6

8,03

3255x2010x1350

СТДП-2500-2УХЛ4

2500

2870

96,8

96,6

11,15

3535x2220x1450

СТДП-3150-2УХЛ4

3150

3680

97,1

96,8

12,35

3685 х 2220 х1450

СТДП-4000-2УХЛ4

4000

4560

97,2

96,9

12,97

3785x2220x1450

СТДП-5000-2УХЛ4

5000

5740

97,3

97,2

14,75

4035 х 2220 х1450

СТДП-6300-2УХЛ4

6300

7230

97,4

97,4

21,6

4490x2630x1815

СТДП-8000-2УХЛ4

8000

9130

97,6

97,6

23

4735x2630x1815

СПДП-10000-2УХЛ4

10000

11400

97,6

97,7

27

5185x2630x1815

СТДП-12500-2УХЛ4

12 500

14200

97,7

97,7

29,5

5485x2630x1815

Примечания: 1. Масса двигателей дана без ^чета массы возбудительных устройств. 2. Возбуждение двигателей осуществляется от бесщеточных возбудительных устройств серии БВУП.

8.6.13. Пуск синхронных неявнополюсных двигателей

Двигатели типов СТД и СТДП предназначены для непосредственного асинхронного пуска от сети. Обычно разрешается два пуска подряд из холодного или один пуск из горячего состояния.

Пуск двигателей, предназначенных для механизмов, имеющих большие моменты инерции, должен производиться от пониженного напряжения сети. Значения допустимых моментов инерции при одном пуске из холодного состояния двигателей от пониженного напряжения сети, равного 0,8; 0,65; 0,5 номинального, должны соответствовать указанным в табл. 8.31 (моменты инерции и времена пуска приведены для вентиляторной нагрузки).

При пуске и останове двигателей с возбуждением от тиристорных преобразовательных устройств применяют пусковые гасительные резисторы со следующими параметрами: сопротивление 1,8 Ом, допустимый ток 580 А, допустимое время включения 20 с.

Расчетные пусковые характеристики двигателей при номинальном напряжении приведены в табл. 8.32.

Пуск двигателей типа СТД осуществляется от пускового тиристорного устройства. Для подключения пускового устройства в обмотке статора предусмотрены три вывода от отпаек обмотки статора, соответствующих напряжению, равному 30% номинального.

Таблица 8.31. Значения допустимых моментов инерции и времен пуска



Напряжение пусковое в долях номинального

Типоразмер

0,8

0,65

0,5

0,8

0,65

0,5

двигателя

Допустимый момент инерции, приведенный к валу двигателя,

10' КГ.М2

Допустимое время пуска, с

СТД-6300-2 СТД-8000-2 СТД-10000-2 СТД-120000-2

1,74 1,89 2,34

2,5

2,05

2,12 2,75 2,86

2,33 2,37 2,05 3,5

9,2 7,3 6,1

5

15,7 12 10,4 8,3

29 24 19 16,2

Таблица 8.32. Расчетные пусковые

характеристики

двигателей



Типоразмер двигателя

Скольжение

1,00

0,80

0,60

0,50

0,40

0,20

0,10

0,05

0,02

СТД-6300-2 СТД-8000-2 СТД-10000-2 СТД-12500-2

6,28

6,09

5,81

5,69

5,36

4,35

3,31

2,35

1,43

1,62 6,93

1,73 6,72

1,86 6,42

1,93 6,20

1,99 5,92 2,21 6,90

2,22 4,81 2,47 5,60

1,99 3,65

1,55 2,59

0,94 1,55

1,76 8,10 2,06 8,86

1,89 7,86 2,24 8,60

2,05 7,50 2,44 8,21

2,13 7,24 2,55 7,93

2,23 4,21

1,74 2,94

1,06

1,72

2,65 6,56

2,97 6,14

2,65 4,59

2,05 3,20

1,23 1,85

2,24

2,43

2,67

2,80

2,92

3,27

2,94

2,26

1,35

Примечание: В числителе указаны значения /П//Ном> в знаменателе — Минои.

8.6.14. Системы возбуждения неявнополюсных синхронных двигателей

Для питания обмотки возбуждения синхронных двигателей типа СТД применяют тиристорные возбудители серии ВТЕ-320-6 с естественным воздушным охлаждением вентилей, номинальным постоянным током 320 А, номинальным постоянным напряжением 115 или 230 В. Возбудители подключают к сети через трансформатор.

Технические данные некоторых возбудителей приведены ниже.

ВТЕ-320/115Т-6 ВТБ-320/230Т-6 Номинальный ток,

А ... 320                                                                                                                                                                                                                     320

Номинальное напряжение, В 115                                                                                                                                                                                                                    230 Максимальное напряжение при номинальном напряжении питающей

сети, В. . 260                                                                                                                                                                                                                      520

Схема вы- Трехфазная Трехфазная прямления с нулевым мостовая

выводом

КПД, % . . 92,2                                                                                                                                                                                                           92,8

Коэффициент мощности .... 0,32                                                                                                                                                                                                         0,37

Тиристорный преобразователь выполнен на тиристорах типа Т-500. Питание преобразователя осуществляется от сети переменного тока через согласующий силовой трансформатор. Основные данные трансформаторов:

Тип возбудителя . .ВТЕ-320/115Т-6 ВТЕ-320/230Т-6 Номинальная мощность,

кВ А . . 138                                                                                                                                                                                                                          195

Номинальное линейное вторичное напряжение,

В. ... 430                                                                                                                                                                                                                    430

Номинальный ток, А 185                                                                                                                                                                                                                      262 Схема соединений . У/Ун Напряжение короткого замыкания, % . . 3,7                                                                                                                                                                                                                              5,2 Потери, кВт:

холостого хода 0,96                                                                                                                                                                                                             0,96 короткого замыкания . . 1,63                                                                                                                                                                                                              3,73

Параллельно обмотке возбуждения двигателя через тиристорный ключ подключается пусковой резистор, сопротивление которого 0,533 Ом для ВТЕ-320/115Т-6УХЛ4, УЗ и 1,28 Ом для ВТЕ-320/230Т-6УХЛ4, УЗ. Управление тиристорами преобразователя осуществляется импульсами, поступающими из фазоимпульсных каналов. В системе возбуждения имеются блоки синхронизации, форсировки возбуждения, защит от короткого замыкания, минимального тока возбуждения, перегрузки и затянувшегося пуска. Схема пуска осуществляет автоматическую

подачу возбуждения при пуске двигателя. Система выполнена в виде шкафа с размерами 2262 х 800 х 800 мм.. Масса возбудителя ВТЕ-320/115Т-6 - 445 кг, ВТЕ-320/230Т-6 - 500 кг.
