1.2.

Преобразование энергии в электрических машинах

Электромеханическое преобразование энергии сопровождается обязательным преобразованием электрической или механической энергии в тепловую. Преобразование энергии в тепло в электрических машинах принято называть потерями, так как тепловая энергия при эксплуатации электрических машин, как правило, не используется в практических целях. В электрических машинах большой мощности в тепло преобразуются единицы или даже доли процентов энергии, подводимой к электрическим выводам или валу машины. В машинах малой мощности в тепло может преобразовываться большая часть энергии, подводимой к машине, по-

Рис. 1.6. Электрическая машина как шести-полюсник

этому КПД машин малой мощности небольшой.

Для общего представления о работе машины как преобразователя энергии ее можно представить в виде шестиполюсника (рис. 1.6), у которого есть два электрических вывода U, I, два механических вывода М, п и два тепловых Q, t. Электрические выводы связаны с электрической мощностью и характеризуются напряжением U и током I; механические связаны с механической мощностью и характеризуются моментом на валу машины М и частотой ее вращения п; тепловые выводы связаны с потерями энергии, возникающими в процессе преобразования, и характеризуются количеством выделенного тепла Q и температурой частей электрической машины t. Внутреннее сопротивление машины в самом общем случае можно охарактеризовать сопротивлением

Работа электрической машины может происходить в двух основных режимах: установившемся и динамическом, или переходном. В установившемся режиме все входные величины на выводах шестиполюсника, представляющего электрическую машину, и сопротивления самой машины неизменны во времени. В динамическом режиме обязательно изменяются одна, несколько или все входные величины и параметры машины. В связи с этим анализ работы машины в динамических режимах значительно более сложен, чем в установившихся.

При работе электрической машины генератором механическая энергия подводится к валу, т. е. к механическим выводам М, и (рис. 1.6), а электрическая энергия снимается с выводов U, I. При работе двигателем энергия подается на электрические выводы, а снимается с механических. Помимо двигательного или генераторного режима электрические машины могут работать также в тормозном и трансформаторном режимах.

Трансформаторный режим характерен для асинхронных машин с фазными

роторами. Он возникает при заторможенном (неподвижном) роторе и включении обмотки статора в сеть. Преобразования электрической энергии в механическую в этом режиме не происходит, так как частота вращения ротора равна нулю. Электрическая энергия, подводимая к статору, преобразуется в электрическую энергию, которая снимается с вы-1 водов роторной обмотки. В этом случае механические выводы рассматриваемого шестиполюсника должны быть заменены на электрические.

Специально рассчитанные асинхронные машины могут длительное время работать в трансформаторном режиме. При различных положениях фазного ротора такой машины оси фаз обмотки ротора изменяют свое положение относительно обмотки статора, что вызывает изменение амплитуды и фазы напряжения на обмотке ротора. Этот принцип регулирования используется в индукционных регуляторах и фазорегуляторах, получивших распространение в различных схемах регулирования, например в испытательных установках большой мощности.

В тормозном режиме направление вращения ротора обратно направлению вращения поля. При этом машина потребляет как электрическую энергию со стороны электрических выводов, так и механическую энергию со стороны механических выводов шестиполюсника (рис. 1.6). Вся потребляемая энергия преобразуется в тепловую и расходуется внутри машины на нагрев ее частей, а также рассеивается в окружающую среду. Тормозные режимы — самые тяжелые с точки зрения нагрева частей электрической машины, поэтому большинство электрических машин рассчитано лишь на кратковременную работу в тормозных режимах.

Различают два вида электрического торможения: динамическое и рекуперативное. При динамическом торможении, применяемом, например, в двигателях постоянного тока, якорь машины отключается от сети и включается на резистор при оставшейся включенной обмотке возбуждения. Машина работает как генератор постоянного тока, потребляя механическую энергию вращающихся частей и генерируя электрическую энергию, которая расходуется на нагрев включенного резистора.

При рекуперативном торможении двигатель также переходит в генераторный режим и генерируемая энергия отдается в сеть. Рекуперативное торможение характерно для асинхронных двигателей, например для двигателей приводов лифтов, в ко-

торых путем переключения во время работы машины статорной обмотки на большее число полюсов уменьшается частота вращения поля. Ротор по инерции некоторое время продолжает вращаться с прежней частотой, большей, чем частота вращения поля после переключения числа полюсов обмотки. В это время машина работает в генераторном режиме и отдает электрическую энергию в сеть, потребляя кинетическую энергию движущихся частей приводного механизма. При замедлении частоты вращения ротора до частоты ниже синхронной машина опять переходит в двигательный режим и работает с частотой вращения, соответствующей новому числу полюсов обмотки статора.

Для синхронных машин важным является режим синхронного компенсатора, при котором активная электрическая мощность, получаемая из сети, расходуется только на потери внутри машины, а синхронная машина генерирует или потребляет из сети реактивную мощность. В компенсаторном режиме могут работать все синхронные машины, однако для практического использования производят специальный тип машин — синхронные компенсаторы, в которых генерирование или потребление реактивной мощности происходит с наименьшими потерями активной энергии.

По характеру нагрузки и частоте вращения ротора различают также режимы нагрузки, холостого хода и короткого замыкания машины. Термины и определения, относящиеся к режиму нагрузки, в том числе номинальной, даны в § 1.5.

При холостом ходе нагрузка на валу в двигательном режиме или электрическая мощность на выводах в генераторном режиме равна нулю. В режиме, близком к холостому ходу, работают многие электрические машины, в том числе и целый класс индикаторных машин, к которым относятся тахогенераторы, вращающиеся трансформаторы, сельсины и т. п.

В режиме короткого замыкания генераторов сопротивление нагрузки равно нулю. В режиме короткого замыкания двигателей равна нулю частота вращения. Режим короткого замыкания характерен для начального момента пуска двигателя из неподвижного состояния. При включении обмотки статора на номинальное напряжение ток двигателя достигает больших значений, поэтому длительный режим короткого замыкания опасен для машин, не рассчитанных на работу при таких условиях. Короткое замыкание двигателей и генераторов, проводимое при пониженном напряжении, используется

при испытаниях электрических машин для опытного определения ряда их параметров.

Математическая модель электрической машины — это система уравнений, описывающих процессы электромеханического преобразования энергии с допущениями, обеспечивающими необходимую точность решения для рассматриваемой задачи. Математические модели электрических машин широко используются для исследования электромеханических систем благодаря применению аналоговых и цифровых вычислительных машин. В настоящее время созданы модели, позволяющие исследовать практически любые задачи, встречающиеся в электромашиностроении [12, 13].

Несмотря на бесконечное конструктивное разнообразие индуктивных электрических машин все электрические машины с круговым полем в воздушном зазоре можно свести к обобщенной электрической машине (см. рис. 1.1). Обобщенная электрическая машина — это идеализированная двухполюсная машина с двумя парами обмоток на статоре и роторе. В ней энергия магнитного поля сосредоточена в воздушном зазоре и поле синусоидальное. В воздушном зазоре обобщенной машины вращающееся магнитное поле может создаваться обмотками статора и ротора. Напряжения статора или ротора создают сдвинутые во времени токи, а за счет пространственного сдвига обмоток в зазоре создается вращающееся поле.

Машины постоянного тока получаются из модели обобщенной электрической машины, если обмотки ротора или статора питать через преобразователь частоты.

В машинах постоянного тока преобразователем частоты является механический преобразователь частоты — коллектор. Постоянный ток преобразуется в многофазный переменный ток, который создает вращающееся поле, неподвижное относительно обмотки возбуждения, расположенной на статоре.

Как в машинах переменного, так и в машийах постоянного тока многофазная симметричная обмотка приводится к двухфазной, которая и рассматривается в обобщенной электрической машине (рис. 1.1). Процессы преобразования энергии в многополюсных машинах приводятся к процессам в двухполюсной машине.

Уравнения обобщенной электрической

жет быть только в идеализированной машине. В воздушном зазоре реальной электрической машины имеется бесконечный произвольный спектр гармоник поля, состоящий из временных и пространственных гармоник. Высшие гармоники в воздушном зазоре машины появляются за счет несинусоидальности напряжений, несинусоидального распределения МДС, неравномерности зазора, насыщения и других причин.

Наиболее общей математической моделью, позволяющей записать уравнения для бесконечного спектра гармоник и любого числа контуров на статоре и роторе, является модель обобщенного электромеханического преобразователя — двухфазной электрической машины с тобмотками на статоре и и обмотками на роторе (рис. 1.8).

Модель обобщенного электромеханического преобразователя дает возможность записать уравнения при наличии высших гармоник в воздушном зазоре и нескольких контуров на статоре и роторе.

Для обобщенного электромеханического преобразователя записываются уравнения в матричной форме:

U = ZI; Мэ = М1Т. (1.15)

В (1.15) входят столбцовые субматрицы напряжений и токов с т, п числом напряжений и токов. В матрицу сопротивлений Z входят 12 сложных субматриц сопротивлений [12, 13].

Электромагнитный момент определяет-

ся произведениями всех токов, протекающих в обмотках статора и ротора обобщенного электромеханического преобразователя (1.15).

Современные ЭВМ позволяют решать в течение нескольких минут 30—40 уравнений, составленных на основе модели обобщенного электромеханического преобразователя. Это обеспечивает учет трех-четырех гармоник в воздушном зазоре и двух-трех контуров на статоре и роторе.

При исследовании электрических машин используются также уравнения, составленные на базе уравнений теории поля. Они дают возможность решать многие задачи статики. Однако при решении задач динамики уравнения обобщенного электромеханического преобразователя имеют большие преимущества. Развитие теории электрических машин долгое время шло по пути применения отдельно уравнений поля и теории цепей, тогда как наиболее плодотворным является их сочетание в математической модели [13].

Развитие современной теории электромеханического преобразования энергии позволяет составить математическое описание процессов преобразования энергии для любого случая, встречающегося в практике современного электромашиностроения. Квалификация инженера-электромеханика во многом определяется умением упростить математическую модель без потери необходимой точности и возможности решения поставленной задачи в кратчайшие сроки с помощью имеющейся вычислительной техники.

1.4. Параметры электрических машин

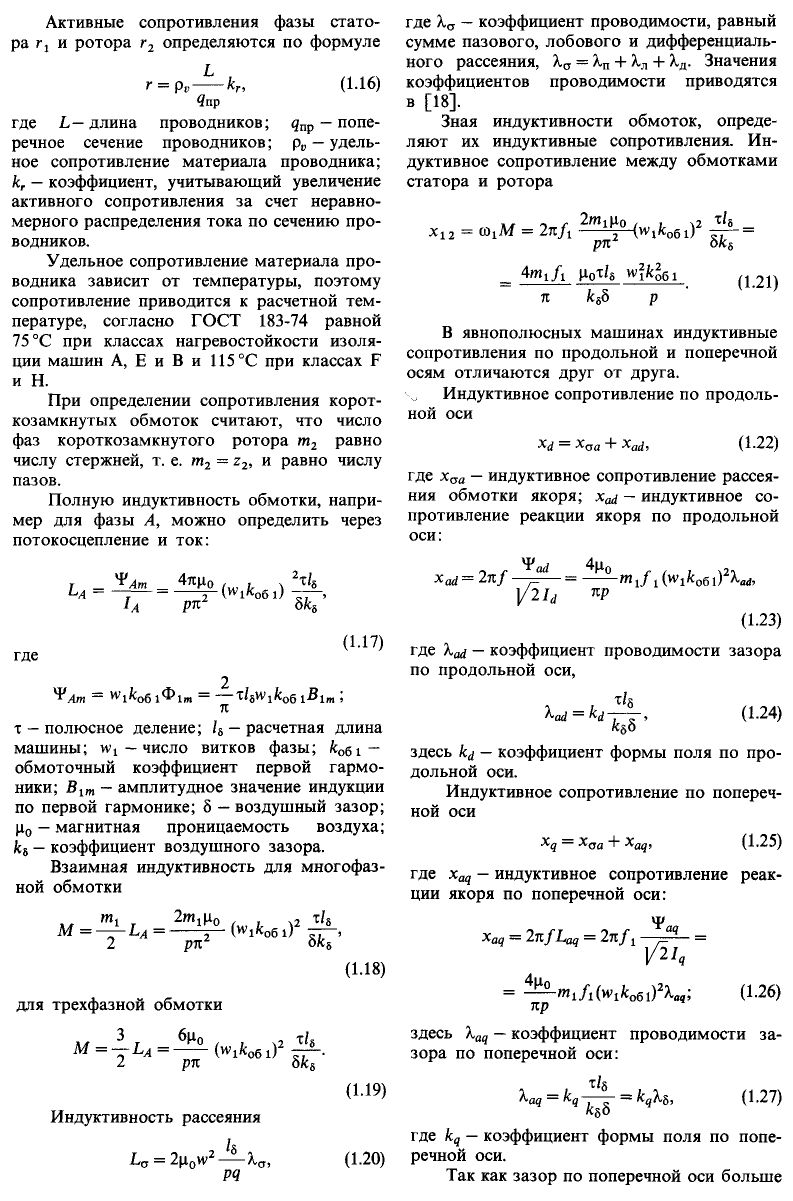

Параметры электрических машин — это коэффициенты перед независимыми переменными в уравнениях электромеханического преобразования энергии. Как правило, параметрами являются активные сопротивления, взаимные индуктивности, индуктивности рассеяния и полные индуктивности обмоток. Параметром машины является также момент инерции.

Рис. 1.8. Математическая модель обобщенного электромеханического преобразователя

зазора по продольной оси, xaq < хац. В обычных синхронных машинах kj m 0,85 ч- 0,9, а kq « 0,5.

Момент инерции J является мерой инертности тела и влияет на динамические характеристики машины. Момент инерции вращающегося тела равен сумме произведений масс всех его точек на квадраты их расстояний от оси вращения.

В переходных процессах индуктивные сопротивления из-за насыщения изменяются, поэтому при исследовании динамики нельзя использовать параметры установившегося режима. Это в основном относится к индук-тивностям, так как активные сопротивления и момент инерции обычно в переходных процессах не изменяются.

В синхронных машинах первый момент переходного процесса характеризуется сверхпереходными и переходными сопротивлениями. Если машина имеет демпферную обмотку, в переходном процессе она характеризуется сверхпереходными сопротивлениями по продольной и поперечной осям х"а и x'q. Машины, не имеющие демпферной обмотки, характеризуются переходными сопротивлениями xj и х'ц. При этом x"<l < х'д < х$, а x'd < x'q. Значения сверхпереходных и переходных сопротивлений приводятся в каталогах и таблицах для синхронных машин.

Для асинхронных машин, так же как и для синхронных, необходимо для исследования переходных процессов пользоваться переходными сопротивлениями. Однако переходные сопротивления или индуктивности до сих пор в каталогах и таблицах не приводятся. Чтобы получить значения переходных и взаимных индуктивностей, следует взаимные и полные индуктивности в установившемся режиме уменьшить в 1,5 — 2 раза.

Более точное значение переходных индуктивностей может быть найдено из решения уравнений динамики асинхронных двигателей. Если известны ударные моменты и время переходного процесса, методом итераций могут быть определены значения переходных сопротивлений

х[ = 2п/Ц; x;2=2nfM', (1.28)

где Lj — переходная полная индуктивность обмотки статора; М' — переходная взаимная индуктивность асинхронной машины.

При несимметричных режимах рассматривают параметры обратной и нулевой последовательностей.

Сопротивление обратной последовательности

z2 = r2+jx2,                                                                                                                                                                                         (1.29)

где г2, х2 — активное и индуктивное сопротивления обратной последовательности.

Сопротивление нулевой последовательности

lo = ro+ jx0;                                                                                                                                                                                        (1.30)

здесь г0, х0 — активное и индуктивное сопротивления нулевой последовательности.

Параметры машины определяют эксплуатационные показатели электроприводов. Удобно сравнивать электрические машины, если параметры выражены в относительных единицах:

*** ~ '"-'ф,ном/^ф,ном > •*■* = ^■'ф,ном/^ф,ном >

z* =^ф,ном/^ф,ном>                                                                                                                                       (1-31)

где /ф,„ом> иф,ном - соответственно номинальные значения фазных токов и напряжений; г, х, z  соответственно абсолютные значения активных, индуктивных и полных сопротивлений.

В дальнейшем . для упрощения записи индекс * в обозначениях относительных параметров опускается.

Большое разнообразие типов и конструкций электрических машин и потребность в объективной оценке и сравнении их данных привели к необходимости стандартизации основных понятий в области характеристик, расчетных параметров и режимов работы машин. Термины и определения этих величин установлены несколькими ГОСТ и являются обязательными для применения в документации всех видов, учебниках, учебных пособиях, технической и справочной литературе. Стандарты содержат более 200 терминов и определений. В настоящем параграфе приводятся основные из них, относящиеся ко всем или ко многим типам вращающихся электрических машин независимо от их назначения и конструктивного исполнения.

Номинальными данными электрической машины называют данные, характеризующие ее работу в режиме, для которого она предназначена заводом-изготовителем. К номинальным данным относятся мощность, напряжение, ток, частота, КПД, коэффициент мощности, частота вращения и ряд других данных в зависимости от типа и назначения машины.

Номинальные данные характеризуют работу машины, установленной на высоте до 1000 м над уровнем моря, при температуре окружающей среды 40 °С и охлаждающей воды 30 °С, если в стандартах или техниче-

ских условиях на данный конкретный тип машины не установлена другая температура охлаждающих сред. Если машина работает в условиях, отличающихся от указанных, ее номинальные данные должны быть изменены так, чтобы нагрев машины соответствовал требованиям ГОСТ 183-74.

Резким работы электрической машины — установленный порядок чередования и продолжительности нагрузки, холостого хода, торможения, пуска и реверса машины во время ее работы. Номинальным режимом работы называется режим, для работы в котором электрическая машина предназначена заводом-изготовителем.

Номинальная мощность — мощность, для работы с которой в номинальном режиме машина предназначена заводом-изготовителем. Для различных типов машин номинальной мощностью является:

для генераторов переменного тока — полная электрическая мощность на выводах при номинальном коэффициенте мощности, ВА;

для генераторов постоянного тока — электрическая мощность на выводах машины, Вт;

для двигателей переменного и постоянного тока — механическая мощность на валу, Вт;

для синхронных и асинхронных компенсаторов — реактивная мощность на выводах компенсатора, вар.

Номинальное напряжение — напряжение, на которое машина рассчитана заводом-изготовителем для работы в номинальном режиме с номинальной мощностью. Номинальным напряжением трехфазных машин называют линейное напряжение, т. е. напряжение между фазами подключенной к машине сети. Номинальным напряжением ротора асинхронного двигателя с трехфазной обмоткой называют напряжение на выводах разомкнутой обмотки ротора (напряжение на контактных кольцах) при неподвижном роторе и включенной на номинальное напряжение обмотке статора. Номинальным напряжением двухфазной обмотки ротора называют наибольшее из напряжений между контактными кольцами. Номинальным напряжением возбудительной системы машины с независимым возбуждением называют номинальное напряжение того независимого источника, от которого получается возбуждение.

Номинальный ток — ток, соответствующий работе машины в номинальном режиме с номинальной мощностью и частотой вращения при номинальном напряжении.

Номинальное напряжение возбуждения — напряжение на выводах (или контактных кольцах) обмотки возбуждения с учетом падения напряжения под щетками при питании ее номинальным током возбуждения, когда активное сопротивление приведено к расчетной рабочей температуре, при работе машины в номинальном режиме с номинальными мощностью, напряжением и частотой вращения.

Номинальный ток возбуждения — ток возбуждения, соответствующий работе машины в номинальном режиме с номинальной мощностью и частотой вращения при номинальном напряжении.

Номинальная частота вращения — частота вращения, соответствующая работе машины при номинальных напряжении, мощности и частоте тока и номинальных условиях применения.

Номинальные условия применения — условия, установленные в стандарте или технических условиях на данный конкретный тип машины, при которых эта машина должна иметь номинальную частоту вращения.

Коэффициент полезного действия — отношение полезной (отдаваемой) мощности к затрачиваемой (подводимой); для генераторов — отношение активной электрической мощности, отдаваемой в сеть, к затрачиваемой механической мощности; для двигателей — отношение полезной механической мощности на валу к активной подводимой электрической мощности. Номинальным КПД называют указанное отношение мощностей при работе машины с номинальными мощностью, напряжением, частотой тока и частотой вращения.

Коэффициент мощности машин переменного тока: для генераторов — отношение отдаваемой активной электрической мощности, Вт, к полной отдаваемой электрической мощности, В-А; для двигателей — отношение активной потребляемой электрической мощности, Вт, к полной потребляемой электрической мощности, В А. Номинальным коэффициентом мощности электрической машины называют указанное отношение мощностей при работе машины в номинальном режиме, с номинальными мощностью, напряжением, частотой тока и частотой вращения.

Помимо перечисленных определений номинальных данных стандартами установлены основные определения, относящиеся к условиям работы машины и ее характеристикам.

Нагрузка — мощность, которую развивает электрическая машина в данный ма-

мент времени. Нагрузка может бь!ть выражена в единицах активной или полной мощности (Вт, или В • А) либо в долях номинальной мощности. Она также выражается током, потребляемым или отдаваемым электрической машиной, А, либо в процентах или долях номинального тока. Номинальная нагрузка — нагрузка, равная номинальной мощности машины.

Практически неизменная нагрузка — нагрузка, при которой отклонение тока и напряжения якоря и мощности машины от значений, соответствующих заданному режиму, составляет не более 3%, тока возбуждения и частоты — не более 1 %.

Практически симметричная трехфазная система напряжений — трехфазная система напряжений, в которой напряжение обратной последовательности не превышает 1 % напряжения прямой последовательности при разложении данной трехфазной системы на системы прямой и обратной последовательностей.

Практически симметричная система токов — трехфазная система, для которой ток обратной последовательности не превышает 5% тока прямой последовательности.

Начальный пусковой ток электродвигателя — установившийся ток в обмотке электродвигателя при неподвижном роторе, номинальном подведенном напряжении и номинальной частоте, при соединении обмоток машины, соответствующем номинальным условиям работы двигателя.

Начальный пусковой момент электродвигателя — вращающий момент электродвигателя, развиваемый при неподвижном роторе, установившемся токе, номинальном подведенном напряжении, номинальной частоте и соединении обмоток, соответствующем номинальным условиям работы двигателя.

Максимальный вращающий момент электродвигателя переменного тока — наибольший момент вращения, развиваемый двигателем в установившемся режиме при номинальных напряжении и частоте, при соединении обмоток, соответствующем номинальным условиям работы, и (для синхронных двигателей) при номинальном токе возбуждения.

Минимальный вращающий момент асинхронного двигателя — наименьший вращающий момент, развиваемый асинхронным двигателем с короткозамкнутым ротором в процессе разгона от неподвижного состояния до частоты вращения, соответствующей максимальному моменту при номинальных напряжении и частоте, при соединении обмоток, соответствующем номинальным усло-

виям работы двигателя или пусковому режиму (для однофазных двигателей с пусковой обмоткой).

Критическое скольжение асинхронной машины — скольжение, при котором асинхронная машина развивает максимальный вращающий момент.

Номинальное изменение напряжения электрических генераторов — изменение напряжения на выводах генератора, работающего на автономную сеть с неизменной и равной номинальной частотой вращения при изменении его нагрузки от номинальной до холостого хода. Для генераторов с независимым возбуждением, кроме того, — при сохранении номинального тока возбуждения, а для генераторов с самовозбуждением -при неизменном сопротивлении всей цепи обмотки возбуждения. Номинальное изменение напряжения выражают в процентах или в долях номинального напряжения генератора.

Номинальное изменение частоты вращения электродвигателя — изменение частоты вращения двигателя, работающего при номинальном напряжении на его выводах и номинальной частоте тока, при изменении нагрузки от номинальной до нулевой, а для двигателей, не допускающих нулевой нагруз-' ки,— от номинальной до '/4 номинальной. Номинальное изменение частоты вращения выражают в процентах или в долях номинальной частоты вращения.

Другие термины и определения, установленные ГОСТ, а также принятые в технической литературе и относящиеся к отдельным типам электрических машин, будут приводиться в соответствующих разделах Справочника.
