IV. ПОВЫШЕНИЕ НАДЕЖНОСТИ РАБОТЫ МАСЛЯНЫХ ВЫКЛЮЧАТЕЛЕЙ ВМП-10 и ВМГ-133 (ЧАСТЬ 2)

Опыт эксплуатации выключателей ВМП-10К с приводом ПЭ-11 производства Чимкентского завода «Электроаппарат», установленных в ячейках КРУ серии К-Ш-У, выявил их ненадежную работу при отключении. В ряде случаев после вывода (вручную или дистанционно) отключающей собачки (рис. 26) из зацепления с роликом треугольного рычага механизма свободного расцепления привода ПЭ-11 выключатель оставался во включенном положении. В таком положении выключатель может оказаться либо вследствие недостаточного момента, действующего со стороны выключателя на вал привода, либо чрезмерно большого противодействующего момента механизма свободного расцепления.

Момент, действующий со стороны выключателя на вал привода, называется удерживающим моментом МуД. Его величина зависит в основном от угла между рычагом на валу привода и соединительной тягой, называемого углом расклинки, силы отключающих и демпфирующих пружин и силы трения. Чем меньше угол расклинки, тем меньше удерживающий момент, необходимый для удержания выключателя во включенном положении.


Как показала проверка нескольких выключателен ВМП-10К Чимкентского завода «Электроаппарат», установленных в ячейках КРУ серии К-Ш-У, удерживающие моменты у разных выключателей могут значительно отличаться друг от друга. Так, при этой проверке минимальное значение Л'1уд было равно 2,3 к Г • м, а максимальное— 5,75 кГ • м.

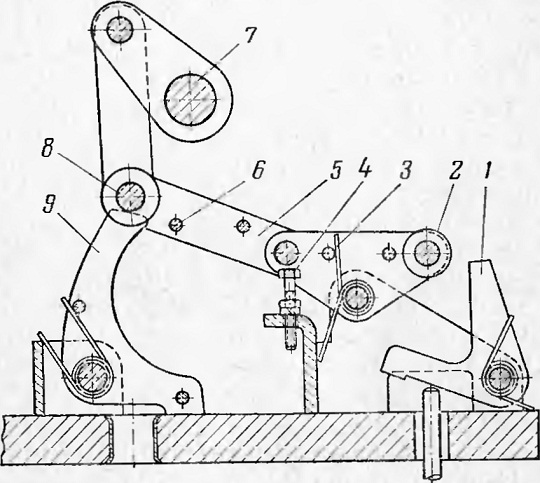

Рис. 26. Положение механизма привода ПЭ-11 в момент зависания.

1 — отключающая собачка; 2 — ролик треугольного рычага; 3 — пружина; 4 — винт; 5 — серьга; 6 — нижняя распорка серьги; 7 — вал привода; 8— ось; 9 — удерживающая собачка.

Момент на валу привода, требуемый для срабатывания механизма свободного расцепления, называется отключающим моментом Мот- Его величина зависит от близости подхода механизма свободного расцепления к «мертвому» положению, силы пружины треугольного рычага и силы трения подвижных частей привода. Чем ближе подход механизма свободного расцепления к «мертвому» положению, тем отключающий момент больше. Увеличение силы трения в подвижных частях привода и силы пружины 3 также увеличивает отключающий момент. Величина отключающего момента у разных выключателей различна. Так, при указанной выше проверке выключателей ВМП-10К минимальное значение Мот было равно 0,9 кГ-м, а максимальное—4,9 кГ-м.


Сравнение значений Муд и Мот показывает, что удерживающие моменты незначительно превышают отключающие, а в некоторых случаях могут быть даже меньше их. В последнем случае выключатель не может нормально отключаться. Это, как правило, имеет место на вы-ключателях с более сильными пружинами механизма свободного расцепления.

Пружина механизма свободного расцепления в соответствии с чертежом завода «Уралэлектротяжмаш» должна иметь данные, приведенные на рис. 27. Чимкентский завод «Электроаппарат» выпустил большое количество приводов ПЭ-11 с более сильными пружинами из проволоки диаметром 2,5 мм и с числом витков, равным 4,7. Чтобы вывести из рабочего положения механизм свободного расцепления с такими пружинами, требуется приложить к валу привода большой по величине момент Мот, который иногда равен 5,8 кГ-м.

Установка в механизме свободного расцепления привода ПЭ-11 более сильной пружины, чем это требуется по чертежу (рис. 27), является основной причиной многочисленных случаев отказа в работе вы-ключателей ВМП-10К. Ненадежной работе выключателей способствует также неудовлетворительное качество исполнения деталей привода ПЭ-11, которое приводит к повышенному трению в механизме свободного расцепления.

В случае отказа в отключении выключателя ВМП-10К прежде всего следует проверить пружину механизма свободного расцепления и заменить ее, если она не соответствует чертежу (рис. 27). Необходимо также проверить и устранить затирание в механизме свободного расцепления и во всех остальных трущихся частях привода и в элементах соединения его с выключателем.

Трущиеся части рекомендуется смазывать незамерзающей смазкой, например ЦИАТИМ-203, с добавлением

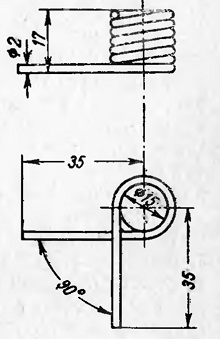

Рис. 27. Пружина механизма свободного расцепления привода ПЭ-11. Проволока пружинная 1-2 ГОСТ 9389 60. Число витков 6,7; развернутая длина 430 мм.

в нее графита в количестве 10—20% по весу. Особенно необходимо добавить графит в смазку для смазывания вала привода.

При отсутствии пружины для замены рекомендуется в качестве временной меры уменьшить силу нажатия установленной в механизме свободного расцепления пружины путем увеличения угла между ее концами в свободном состоянии. Это можно сделать дополнительной закруткой пружины.

Уменьшить отключающий момент можно также путем укорочения на 2 мм отключающей собачки, т. е. выполнением стойки собачки с радиусом 57 мм вместо 59 по чертежу. Уменьшение отключающего момента в этом случае достигается за счет удаления механизма свободного расцепления от «мертвого» положения. При укорочении отключающей собачки ее рабочая поверхность должна быть обработана с чистотой не менее седьмого класса, зацементирована на глубину 0,8—1,2 мм и закалена до твердости HRC—40-5-50. После установки в приводе укороченной собачки необходимо проверить напряжение срабатывания катушки отключения, так как в некоторых случаях оно может при такой реконструкции повыситься на величину до 20 в при номинальном напряжении катушки отключения 220 в.

Для предупреждения отказов в работе выключателей ВМП-10 с приводом ПЭ-11 необходимо во время их ремонта проверять работу механизма свободного расцепления привода следующим образом. С помощью ручного рычага выключатель включается до упора и удерживается в перевключенном положении. В этом положении зазор между осью и удерживающей собачкой должен быть равен 1—1,5 мм. Затем отключающая собачка медленно от руки выводится из зацепления с роликом треугольного рычага. При нормальном соотношении между удерживающим и отключающим моментами выключатель должен отключаться даже из перевключенного положения, когда отключающий момент увеличивается из-за приближения механизма свободного расцепления к «мертвому» положению. Если этого не произойдет, гарантировать надежную работу выключателя нельзя. В этом случае необходимо уменьшить отключающий момент одним из перечисленных выше способов.

Во время проверки следует обращать внимание на состояние поверхности торца штока плунжера катушки

включения. Эта поверхность должна быть ровной и не иметь кольцевого выступа от токарной обработки, который может явиться причиной зависания выключателя во время проверки его работы.

Проверку работы механизма свободного расцепления указанным способом следует производить на всех выключателях с приводами ПЭ-11 независимо от места их установки.

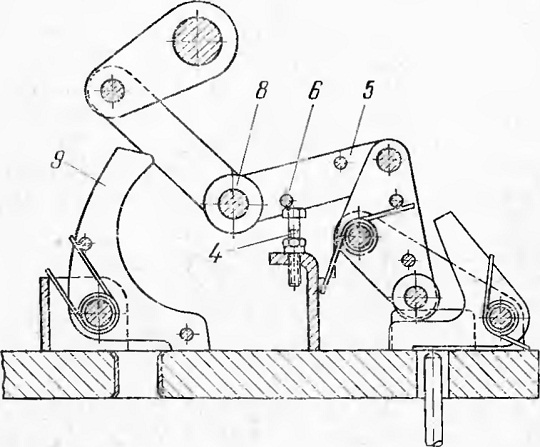

Рис. 28. Положение механизма привода ПЭ-Г1 в момент заклинивания. Обозначения см. на рис. 26.

У выключателей с приводами ПЭ-11 могут быть случаи заклинивания приводов при отключении выключателя. Положение механизмов привода при заклинивании показано на рис. 28.

Во время заклинивания треугольный рычаг механизма свободного расцепления под действием отключающих сил поворачивается по часовой стрелке до упора, а средняя серьга занимает крайнее правое положение и упирается нижней распоркой в регулировочный винт. В этом состоянии подвижные контакты выключателя не доходят до своего крайнего отключенного положения на 50—60 мм. Чтобы возвратить механизм привода в исходное положение, требуется ввернуть регулировочный винт и приложить усилие к механизму свободного расцепления.
Наибольшая тенденция к заклиниванию наблюдается у приводов со слабой пружиной треугольного рычага и с глубокой посадкой оси на удерживающую защелку. При глубокой посадке оси средняя серьга в первый момент отключения за счет длительного скольжения оси по седлу удерживающей защелки получает большое ускорение в горизонтальном направлении, вследствие чего она может занять крайнее правое положение и упереться нижней распоркой в регулировочный винт.

Во время ремонта выключателей необходимо проверять их работу и выявлять приводы, имеющие тенденцию к заклиниванию. Для этого нужно выключатель много кратно опробовать на отключение с поднятым с помощью ручного рычага плунжером электромагнита включения. При опробовании зазор между регулировочным винтом и осью треугольного рычага должен быть уменьшен до нуля.

У выключателей с выявленными во время опробования случаями заклинивания приводов рекомендуется спилить нижнюю распорку средней серьги. При этом следует обращать внимание на качество клепки в оставшейся распорке.

Не рекомендуется предупреждать заклинивание привода путем уменьшения угла между концами пружины в ее свободном состоянии. Такая мера первоначально может дать положительные результаты, однако с течением времени возможна деформация пружины и заклинивание привода.
