ДУГОГАСИТЕЛЬНОЕ УСТРОЙСТВО И КОНТАКТНАЯ СИСТЕМА ВЫКЛЮЧАТЕЛЕЙ ВМ-35 и МКП-35





Дугогасительное устройство выключателя МКП-35





 В дугогасительном устройстве выключателя МКП-35 (рис. 13) использована поперечно-щелевая камера масляного дутья. Держатель крепится на конце токоведущего штыря с помощью накладок 12, прижимаемых болтами. Для предупреждения поворота держатель имеет стопор 13.

Корпус дугогасительного устройства выключателей с номинальным током 600 а выполняется из стали. При включенном выключателе подвижной контакт расположен внутри камеры и корпуса. Поэтому стальной корпус (являющийся замкнутым магнитопроводом для магнитного потока, созданного переменным током нагрузки) нагревается за счет перемагничивания и вихревых токов.

При токах нагрузки более 600 а необходимо ограничивать нагрев корпуса, для чего у выключателей с номинальным током 1000 а корпус выполняется из немагнитного материала — латуни.

Камера набрана из четырех пластин различной формы. Пластины прикреплены к корпусу с помощью болтов и образуют две горизонтальные щели.

Камера работает следующим образом. При включенном выключателе подвижной контакт перекрывает выход из щелей. В кармане 14 находится воздушная подушка под некоторым избыточным давлением за счет столба масла в баке выключателя. При расхождении контактов образуется дуга, которая разлагает и испаряет масло, образуя газовый пузырь. До того времени, пока подвижной контакт не откроет выход из камеры через щели, давление в газовом пузыре возрастает, масло частично вытесняется в карман, сжимая при этом воздушную подушку. При открытии свечой щелей через них возникает дутье газов и масла поперек дуги. 1В момент прохода тока через нулевое значение создаются наиболее благоприятные условия для гашения дуги. >В этот момент сжатая воздушная подушка в кармане 14 подобно поршню выталкивает через щели свежую порцию более холодного масла и помогает деионизации дугового промежутка. После гашения дуги газообразные продукты выходят из камеры вверх, удаляясь через отверстие 10. По мере выхода газов в камеру и корпус поступает масло.

Камера закрыта изолирующим экраном 7. Экран предохраняет корпус и держатель камеры от перебрасывания на них дуги, выдуваемой из камеры.

Неподвижный контакт 4 является контактом торцового типа; он укреплен на держателе и имеет с ним надежный контакт.

Подвижные контакты выполнены в виде сплошных медных стержней (рис. 9,б), которые снабжены сменными наконечниками. Контактные стержни ввернуты в контактные вкладыши, закрепленные в стальной траверсе. Вкладыши соединены между собой медными шинами. Конструкция траверсы и подвижных контактов дает возможность изменять расстояние между стержнями подвижных контактов в пределах, нужных для регулировки.

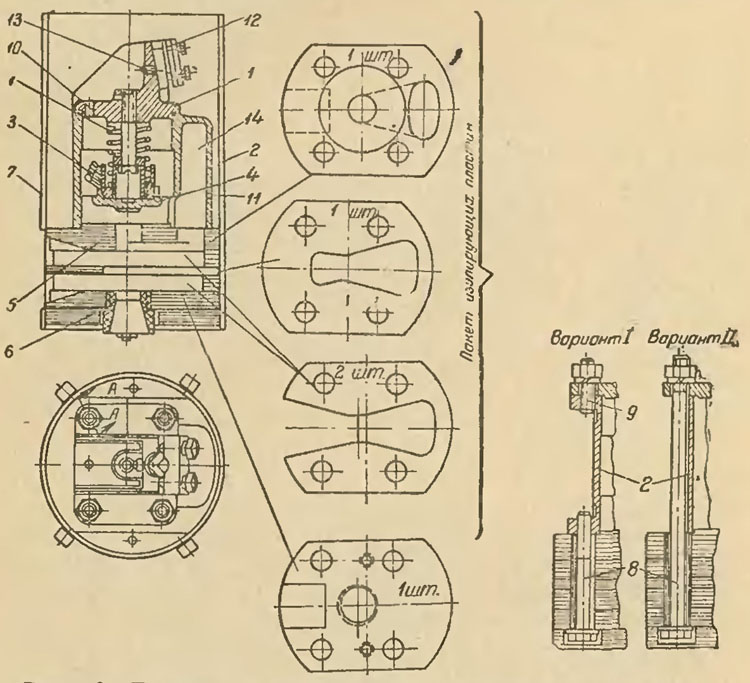

Рис. 13. Дугогасительное устройство выключателя МКП-35.
1- держатель; 2 — корпус; 3 — гибкая связь; 4 — неподвижный контакт; 5 —дугогасительная камера; б — изолирующая горловина камеры; 7 — экран; в — стяжной болт; 9 — стяжная шпилька; 10 — отверстие для выхода газов; 11-отверстие уровня масла под карманом; 12 —накладка; 13 — стопор; 14—карман.
