Volvo A25G/A30G сочлененные самосвалы. Руководство оператора (2018 год)

Руководство оператора

РУКОВОДСТВО ОПЕРАТОРА

A25G/A30G

Содержание

Серийный номер

322001-329999, 332001-339999, 342001-349999

722001-729999, 732001-739999, 742001-749999^{Общееописание}

Панели приборов

Предисловие

Данное руководство оператора предназначено для применения с

целью правильной эксплуатации и техобслуживания машины.

Внимательно изучите его до начала эксплуатации машины и

выполнения профилактического обслуживания.

Другие органы управления

Храните руководство в кабине, чтобы оно всегда было легко доступно

для справки. В случае утери или порчи руководства оператора

немедленно замените его.

В руководстве описаны основные области применения машины с

учетом потребностей всех рынков сбыта. Игнорируйте разделы, не

Инструкции по эксплуатации

относящиеся к этой машине или областям применения, в которых она

будет использоваться.

ВНИМАНИЕ!

Информация, приведенная в настоящем руководстве оператора,

Техника управления

относится ко всем упомянутым в нем машинам, если не указано иное.

Разработчики и производитель сделали все возможное, чтобы

машина была максимально эффективной и безопасной. Аварии,

которые происходят вопреки этому, в основном вызваны

Меры безопасности при

человеческим фактором. Ответственность персонала и хорошее

обслуживании

обслуживание машины являются факторами, повышающими

безопасность, эффективность и рентабельность работы. Поэтому

ознакомьтесь с правилами техники безопасности и строго

выполняйте их.

Техническое обслуживание

Производитель постоянно стремится к повышению качества

продукции и ее эффективности путем изменений, вносимых в

конструкцию. При этом он не берет на себя никаких обязательств по

внесению этих изменений в уже поставленные изделия. Он также

оставляет за собой право на внесение изменений в оборудование и

Технические характеристики

спецификации, а также в инструкции по обслуживанию без

предварительного уведомления.

Правила техники безопасности

Алфавитный указатель

Оператор обязан знать и соблюдать действующие государственные

и региональные правила техники безопасности. Правила техники

безопасности, изложенные в этом руководстве, применимы только в

тех случаях, когда отсутствуют соответствующие государственные

или региональные законодательные акты.

Ref. No. 20050179-D

Оригинал на английском языке Перевод оригинального руководства.

2018.06

Предисловие

ОПАСНО

Знак безопасности в сочетании с этим сигнальным словом указывает

на опасную ситуацию, которая, если не будет исключена, приведет к

смерти или серьезной травме. Опасность связана только с наиболее

критическими ситуациями.

ПРЕДУПРЕЖДЕНИЕ

Знак безопасности в сочетании с данным сигнальным словом

предупреждает об опасной ситуации, которая, если не будет

предотвращена, может привести к смертельному исходу или

серьёзной травме.

ВНИМАНИЕ

Знак безопасности в сочетании с данным сигнальным словом

предупреждает об опасной ситуации, которая, если не будет

предотвращена, может привести к травме средней тяжести или

лёгкому ранению.

УВЕДОМЛЕНИЕ

Указывает на потенциально опасные ситуации, которые могут

привести к повреждению машины.

ВНИМАНИЕ!

Используется для выделения важной, но не связанной с

безопасностью информации, относящейся к установке, эксплуатации

или техническому обслуживанию.

Изучите возможности и ограничения вашей машины!

Предисловие

Это приложение служит дополнением к Руководству оператора

машины, и его следует читать вместе с ним. Храните это приложение

вместе с руководством в кабине так, чтобы оно всегда было под

рукой. При потере немедленно замените новым.

ВНИМАНИЕ!

Если в данном приложении описана более, чем одна машина, то

информация относится ко всем машинам, за исключением тех

случаев, когда указано иное.

Было потрачено очень много времени для того, чтобы

сконструировать и изготовить максимально эффективную и

безопасную машину. Несчастные случаи, которые, не смотря на это,

все же происходят, обычно обусловлены человеческим фактором.

Осторожный сознательный оператор и поддерживаемая в хорошем

состоянии машина образуют безопасное, эффективное и выгодное

сочетание. Исходя из этого читайте и следуйте инструкциям по

технике безопасности.

Путем постоянного изменения конструкции мы стремимся улучшить

нашу продукцию и сделать ее более эффективной. Мы оставляем за

собой право делать это без обязательства внесения этих улучшений

в продукцию, которая уже поставлена. Мы также оставляем за собой

право изменять данные, оборудование, инструкции по обслуживанию

и уходу без предварительного уведомления.

Правила техники безопасности

Оператор обязан изучить и соблюдать действующие национальные

и местные правила техники безопасности. Инструкции по технике

безопасности, содержащиеся в данном руководстве, относятся

только к тем случаям, когда не предусмотрено национальных или

местных правил.

ОПАСНО

Знак безопасности в сочетании с этим сигнальным словом указывает

на опасную ситуацию, которая, если не будет исключена, приведет к

смерти или серьезной травме. Опасность связана только с наиболее

критическими ситуациями.

ПРЕДУПРЕЖДЕНИЕ

Знак безопасности в сочетании с данным сигнальным словом

предупреждает об опасной ситуации, которая, если не будет

предотвращена, может привести к смертельному исходу или

серьёзной травме.

ВНИМАНИЕ

Знак безопасности в сочетании с данным сигнальным словом

предупреждает об опасной ситуации, которая, если не будет

предотвращена, может привести к травме средней тяжести или

лёгкому ранению.

УВЕДОМЛЕНИЕ

Указывает на потенциально опасные ситуации, которые могут

привести к повреждению машины.

ВНИМАНИЕ!

Он используется для извещения об информации по установке,

эксплуатации или техническому обслуживанию, которая является

важной, но не относится к опасности.

Содержание

Предисловие

Идентификационные номера

Общее описание

Маркировка «CE», директива по ЭМС

Устройства связи, установка

Компоненты, связанные с безопасностью

Таблички с информацией об изделии

Информационные и предупреждающие таблички

Панели приборов

Левая приборная панель

Панель приборов, центральная

Блок дисплея

Volvo Co-Pilot

Правая приборная панель

Другие органы управления

Органы управления

Кабина

114

Комфорт оператора

117

Система климат-контроля

124

Инструкции по эксплуатации

129

Правила техники безопасности во время работы

139

Мероприятия перед началом работы

147

Запуск двигателя

148

Переключение передач

150

Блокировки дифференциала

152

Рулевое управление

155

Торможение

156

Система обработки выхлопа

159

Остановка

164

Парковка

168

Мероприятия при застревании

170

Извлечение и буксировка

172

Опрокидывание

178

Самосвальный кузов

180

Транспортировка машины

186

Техника управления

198

Экологическое вождение

199

Вибрации, передающиеся на тело оператора

201

Управление движением

203

Работа на подъеме или уклоне

204

Эксплуатация на бездорожье

208

Работа в опасных местах

209

Загрузка

212

Разгрузка

215

Hauler chassis

217

Сигнальная схема

219

Содержание

Меры безопасности при обслуживании

221

Положение для технического обслуживания

222

Прочитать перед проведением обслуживания

224

Подготовительные работы перед

техобслуживанием

226

Противопожарные мероприятия

236

Обращение с вредными материалами

243

Обращение с тросом, трубами и шлангами

247

Техническое обслуживание

248

Таблица смазки и обслуживания

251

Техническое обслуживание, каждые 10 часов

259

Техническое обслуживание, каждые 50 часов

271

Техническое обслуживание, каждые 250 часов

272

Техническое обслуживание, каждые 500 часов

276

Техническое обслуживание, каждые 1000 часов

285

Техническое обслуживание, каждые 2000 часов

286

Техническое обслуживание, по необходимости

287

Технические характеристики

321

Рекомендуемые смазочные материалы

321

Топливная система

328

Система охлаждения

335

Емкости и интервалы замены

336

Двигатель

340

Электрооборудование

343

Трансмиссия

353

Тормозна

355

Пневмосистема

356

Рулевое управление

357

Колеса

358

Подвеска

360

Кабина

361

Шум и вибрация

363

Гидравлическая система

365

Вес машины

366

Размеры

369

Журнал обслуживания

380

Алфавитный указатель

385

Общее описание

V1170508

Volvo A25G 6×6 - это 3-осный самосвал с подвеской,

грузоподъемностью 25 т (28 кор. т) и объемом груза 15,3 м³

(540 футов³). Привод машины на 4 колеса, с автоматическим

включением блокировки межосевого дифференциала и

привода на 6 колес (6x6). Блокировка дифференциалов

может быть включена вручную.

Volvo A30G 6×6 - это 3-осный самосвал с подвеской,

грузоподъемностью 29 т (32,5 кор. т) и объемом груза 17,8

м³ (629 футов³). Привод машины на 4 колеса, с

автоматическим включением блокировки межосевого

дифференциала и привода на 6 колес (6x6). Блокировка

дифференциалов может быть включена вручную.

Применение

Машина предназначена для эксплуатации с установленной

производительностью в нормальных условиях, а именно: на

открытом воздухе, на поверхности земли, во внедорожных

условиях, для выполнения землеройных работ и при

температуре окружающего воздуха от -25 °C (-13 °F) до 45 °C

(113 °F). Условия, отличающиеся от указанных, также

описаны в руководстве оператора. Для эксплуатации на

дорогах общего пользования необходима адаптация

машины в соответствии с требованиями действующего

законодательства страны. Если машина используется для

выполнения других задач или в потенциально опасных

условиях, таких как взрывоопасная/пожароопасная среда,

среда с повышенным содержанием асбестовой пыли в

воздухе и т. п., следует принять специальные меры

безопасности, а машина должна быть оборудована для

работы в таких условиях. Для получения дополнительной

информации обратитесь к авторизованному дилеру.

Эксплуатация под землей

Перед использованием машины в туннелях или на других

подземных работах проверьте, есть ли необходимость в

системе вентиляции для устранения выхлопных газов. Также

могут применяться другие законодательные и нормативные

требования, например местные законы об охране труда.

Общее описание

Требования по охране окружающей среды

Во время эксплуатации, техобслуживания и ремонта машины

необходимо соблюдать правила по охране окружающей

среды. При проведении любых работ, связанных с машиной,

необходимо всегда соблюдать действующие региональные

и национальные законы по охране окружающей среды.

Двигатель

Машины оборудованы прямым шестицилиндровым

D 11 L

четырехтактным дизельным двигателем с

турбокомпрессором с непосредственным впрыском и

промежуточным охладителем. Двигатель имеет верхний

распредвал и по одному насосу-форсунке на каждый

Diesel Volume Engine

цилиндр. Головка блока цилиндров общая для всех

Solution

V1137530

цилиндров и имеет по четыре клапана на цилиндр.

Машина может быть оборудована двигателем D11L, D11F

или D11E.

D11L

Двигатели, предназначенные для эксплуатации в США,

соответствуют требованиям стандартов US Tier 4 Final и

California Tier 4 Final по уровню выбросов.

Двигатели, поставляемые в страны ЕС, по уровню выброса

вредных газов отвечают требованиям стандарта Stage lllB.

ВНИМАНИЕ!

Машины с двигателями, предназначенными для поставки в

США, запрещается продавать или использовать в странах

ЕС, а машины с двигателями, предназначенными для

поставки в страны ЕС, запрещается продавать или

использовать в США, пока двигатель не будет заменен

другим, сертифицированным для соответствующего рынка.

Рынок, для которого предназначен конкретный двигатель,

указан на табличке с информацией об уровне выброса. Его

также можно определить по серийному номеру двигателя

(см. раздел 28).

Для данного двигателя необходимо использовать дизельное

топливо с низким содержанием серы. Чтобы уменьшить

выбросы окисей азота, углеводородов и одноокиси углерода,

автомобиль оснащен системой нейтрализации

отработавших газов (EATS), состоящей из катализатора и

системы впрыска жидкости AdBlue®/DEF.

Для управления этой системой и контроля ее работы

используется модуль управления нейтрализацией

отработавших газов (ACM).

Выхлопная система сертифицирована как искрогасящая в

соответствии с Директивой 97/68/EC и EN 1834.

D11E

Двигатели могут использоваться только на рынках Бразилии,

Латинской Америки и Китая.

D11F

Двигатели относятся к другим рынкам, к которым не

относятся упомянутые двигатели L и E.

Общее описание

Информация о AdBlue®/DEF

Жидкость AdBlue®/DEF необходима для уменьшения

выбросов окисей азота (NOx). Она заливается в емкость для

жидкости AdBlue®/DEF, которая не сообщается с топливным

баком. Запрещается заливать жидкость AdBlue®/DEF в

топливный бак, а топливо - в емкость для жидкости AdBlue®/

DEF.

Информация о заказе жидкости AdBlue®/DEF (только для

рынка США):

- Отдел поддержки клиентов Volvo CE: 1-877-823-1111 (в

рабочее время)

- www.volvoce.com (в нерабочее время)

За информацией о заказе жидкости AdBlue®/DEF (другие

рынки) обращайтесь к авторизованному дилеру.

См. раздел 287 .

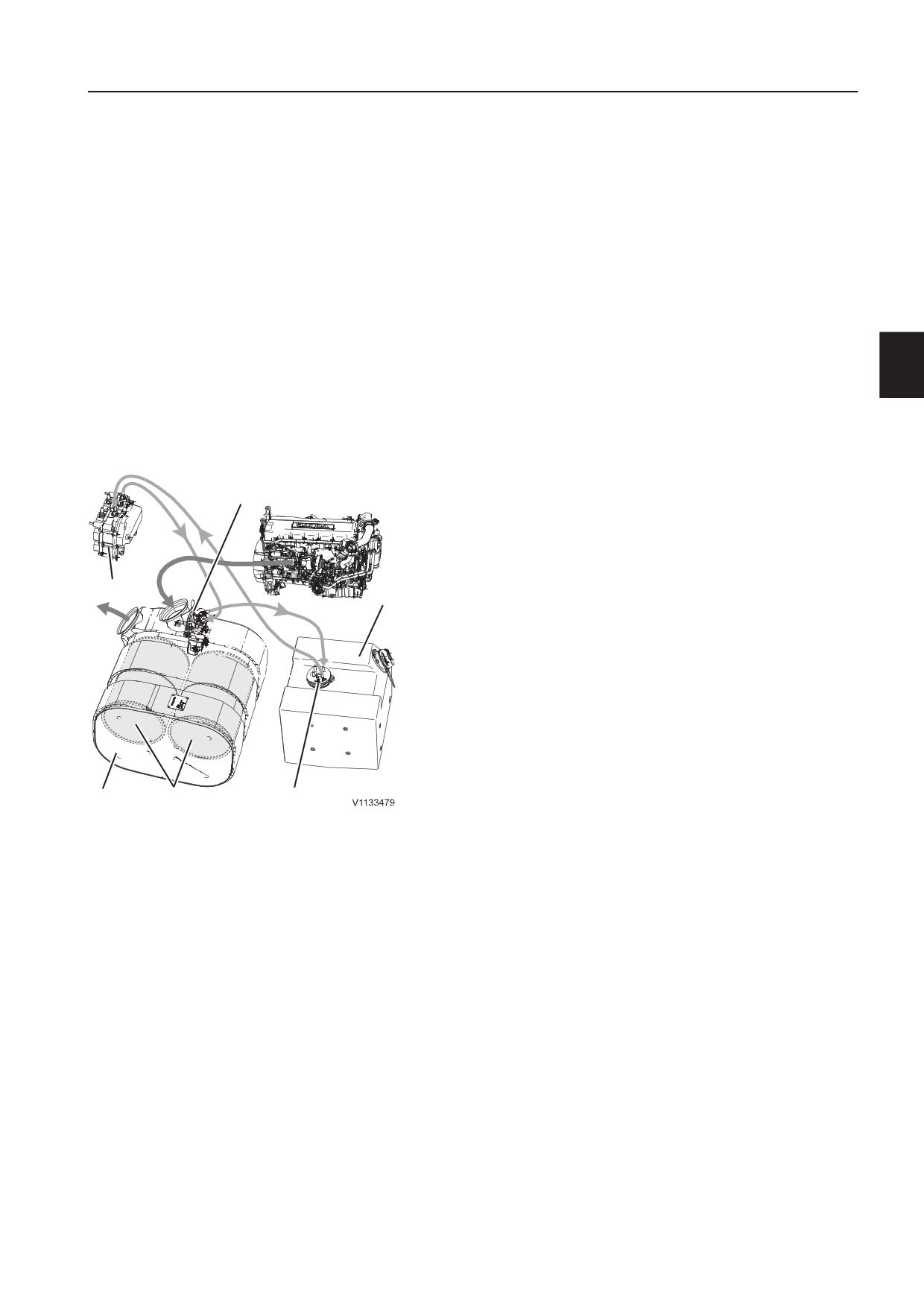

Система обработки выхлопа

Двигатель оснащен системой нейтрализации отработавших

газов (EATS), которая выполнена в виде глушителя с

системой селективной каталитической нейтрализации (SCR),

снижающей содержание окисей азота (NO_x) в отработавших

газах.

Для снижения выбросов NO_x EATS использует жидкость для

очистки отработавших газов дизельных двигателей, которая

называется AdBlue® или DEF. Эта жидкость впрыскивается

в отработавшие газы, находящиеся в глушителе, и вступает

в реакцию в SCR.

Внутреннее оборудование бака для жидкости AdBlue®/DEF

снабжено датчиками качества, уровня и температуры. Датчик

качества позволяет определять качество и концентрацию

AdBlue®/DEF. Он также определяет, не залита ли в емкость

для жидкости AdBlue®/DEF другая жидкость.

Чтобы обеспечить стабильное уменьшение выбросов NO_x,

Блок насоса для жидкости AdBlue®/DEF

работу EATS контролирует модуль управления

Форсунка дозирования AdBlue®/DEF

нейтрализацией отработавших газов (ACM).

Бак для жидкости AdBlue®/DEF

Оборудование бака для жидкости

Информацию об экранных символах EATS см. в разделе

AdBlue®/DEF с датчиками качества,

161.

уровня и температуры

Катализаторы SCR

Глушитель

A Отработавшие газы из двигателя

B AdBlue®/DEF

Электрооборудование

Машины с двигателями D11L оборудованы восемью

электронными блоками управления.

Машины с двигателями D11F оборудованы шестью

электронными блоками управления.

Машины с двигателями D11E оборудованы семью

электронными блоками управления.

- V-ECU

Расположен на левой стороне кабины, перед печатной

платой.

Общее описание

Управляет тормозами, переключением передач, рулевым

управлением и регулятором вентилятора охлаждения

машины.

- V2-ECU

Расположен на левой стороне кабины, перед печатной

платой.

Управляет системой разгрузки, системой охлаждения

тормозов, ATC и устройствами блокировки

дифференциалов.

- W-ECU

Расположен на левой стороне кабины, над печатной

платой.

Управляет CareTrack. (телематическая система

мониторинга информации из машины).

- HMIM

Расположен на левой стороне кабины, над печатной

платой.

Позволяет оператору получать информацию, используя

приборы, сигнальные лампы и блок информационного

дисплея.

- ECC

Расположен в кабине справа, под переключателем

передач.

Управляет системой климат-контроля (кондиционером).

Только для машин с двигателями D11L:

- ECM (E-ECU)

Расположен на левой стороне двигателя.

Управляет двигателем.

- ACM

Находится под капотом, на переднем краю переднего

правого крыла.

Управляет системой нейтрализации отработавших газов.

- Блок сопряжения двигателя

Находится на передней стенке кабины, под левой

приборной панелью.

Управляет взаимодействием системы двигателя с

системой машины.

Только для машин с двигателями D11F.

- E-ECU

Расположен на левой стороне двигателя.

Управляет двигателем.

Только для машин с двигателями D11E.

- E-ECU

Расположен на левой стороне двигателя.

Управляет двигателем.

- Перепускная заслонка двигателя

Находится на передней стенке кабины, под левой

приборной панелью.

Управляет взаимодействием системы двигателя с

системой машины.

Общее описание

Силовая трансмиссия

Трансмиссия полностью автоматическая, планетарного

типа. Оснащена гидротрансформатором со статором

свободного хода и автоматической муфтой прямой передачи

(блокировкой) на всех передачах. Машина имеет шесть

передач переднего и две передачи заднего хода.

Раздаточная коробка имеет дифференциал, который

равномерно распределяет крутящий момент между

передним и задним мостами, что уменьшает износ шин и

дорожного покрытия, а также расход топлива. Межосевые

дифференциалы имеют функцию блокировки.

ATC, автоматическое управление тягой, автоматически

контролирует включение и выключение устройств

блокировки дифференциалов и привода 6 колес при

необходимости.

Ведущие мосты оснащены дифференциалом и

планетарными редукторами ступиц. Все ведущие мосты

оснащены устройствами блокировки дифференциала.

Тормозная система

Торможение двигателем

При определенном положении переключателей доступно

торможение двигателем, использование которого

уменьшает износ тормозов.

Основные тормоза

Рабочий тормоз имеет гидравлическое управление. Все

колесные оси оборудованы герметизированными влажными

многодисковыми тормозами с маслоохладителем.

Тормозная система и гидравлическая система используют

общий бак гидравлического масла. В системе охлаждения

тормозов используется отдельный бак гидравлического

масла.

Стояночный тормоз

Гидравлический стояночный тормоз работает с помощью

пружинного дискового тормоза. Он воздействует на

передний мост и передний мост тележки с помощью

автоматической активации блокировки дифференциала в

раздаточной коробке.

Система рулевого управления

Рулевая система является самокомпенсирующей и

гидромеханической, у нее есть функция вспомогательного

рулевого управления. Инерционный насос на раздаточной

коробке позволяет рулевому управлению работать, даже

если двигатель остановился.

Подвеска

GHS (газовая гидравлическая подвеска)

Машина оборудована газовой гидравлической подвеской

(GHS), установленной на переднем мосту моторной секции.

В подвеске используются два гидравлических цилиндра,

заполненных маслом и азотом и работающих как пружины и

амортизаторы.

Общее описание

Машины с GHS могут слегка наклоняться в стороны в

зависимости от особенностей подвески отдельных колес и от

объема топлива в баке.

Кабина

Кабина оборудована системой обогрева и вентиляции с

автоматическим управлением и системой обогрева окон.

Установлена система кондиционирования стандартного

типа. Кабина имеет три аварийных выхода - дверь, правое

переднее окно и левое переднее окно, которые при

необходимости разбиваются имеющимся в кабине молотком

для организации пути для эвакуации.

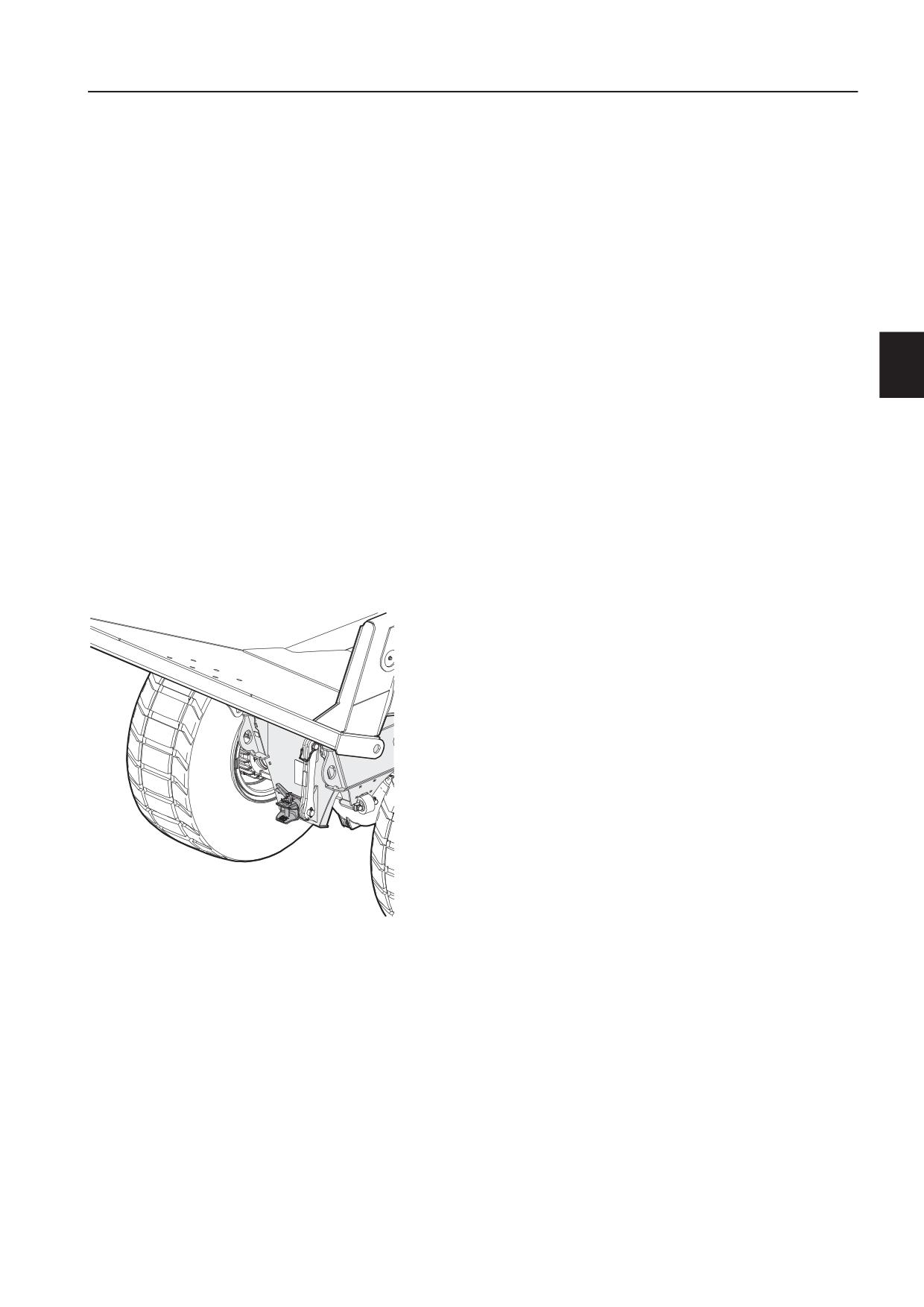

Смотровое стекло

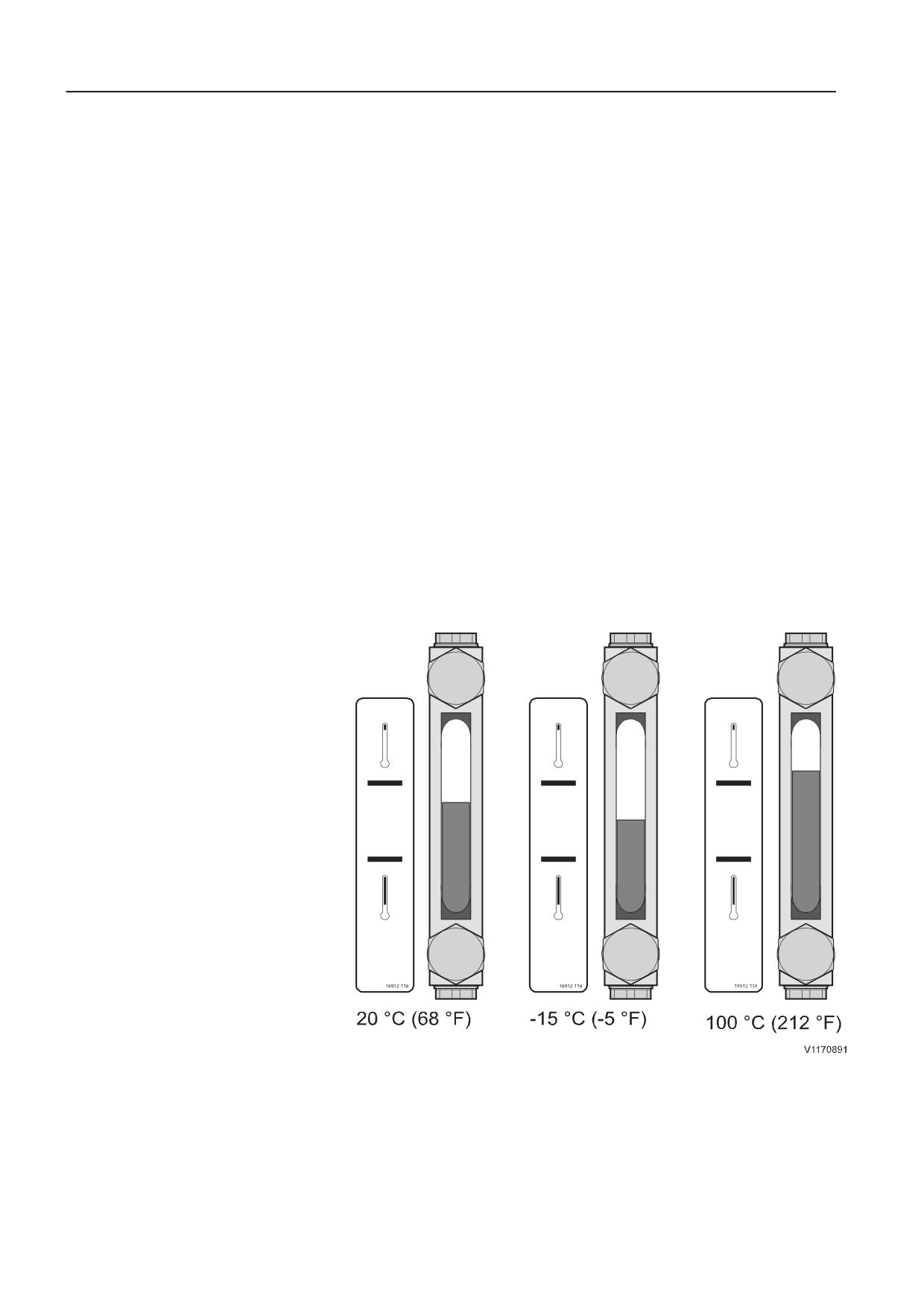

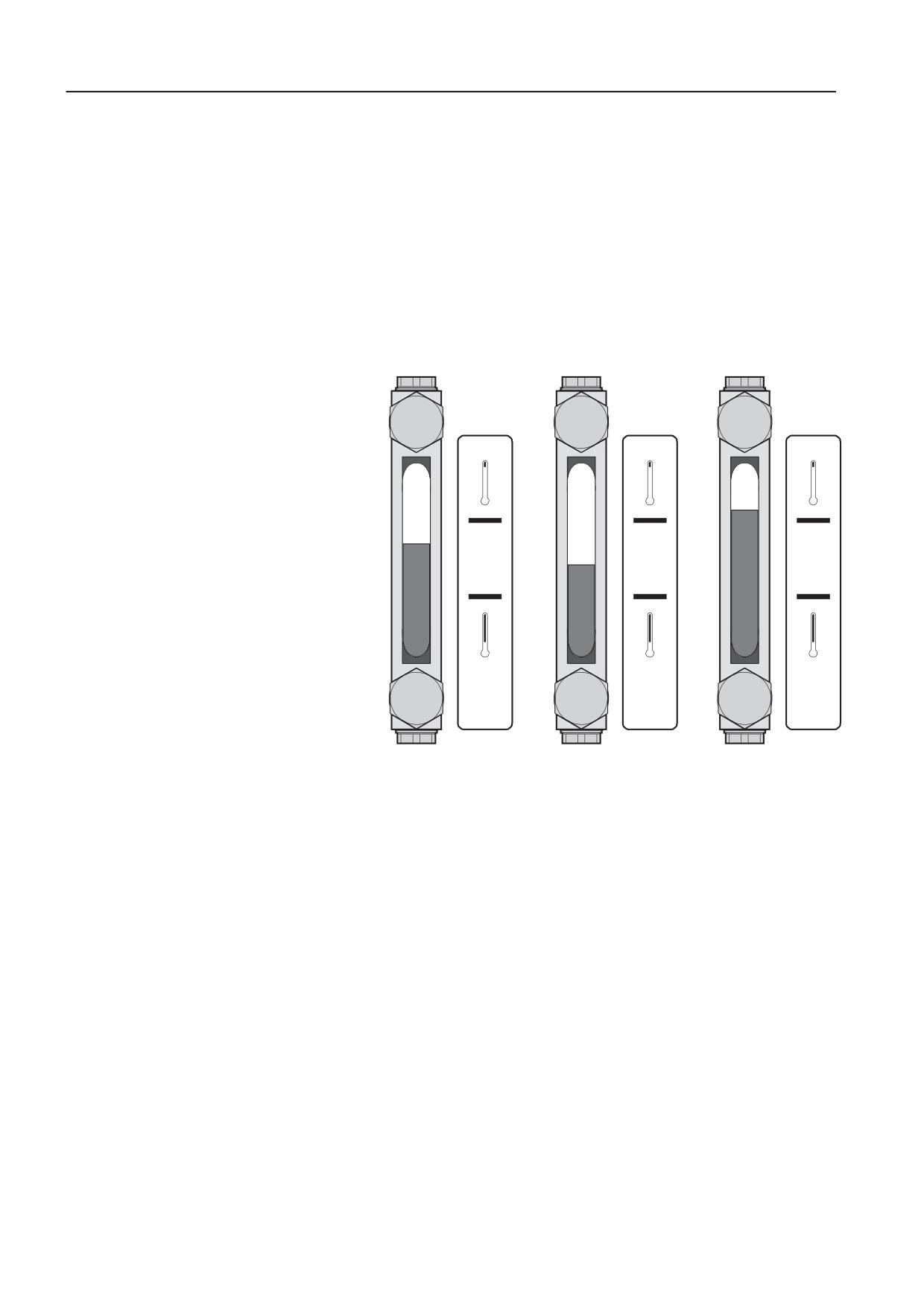

Охлаждающее масло для тормозов

Стекло контроля уровня находится за кабиной с правой

стороны машины.

Критический или нормальный уровень также отображается

на блоке информационного дисплея, и когда он достигает

критического, выдается предупреждение, см. раздел 77.

Проверять уровень масла охлаждения тормозной системы

лучше всего до начала работы машины. Для правильного

считывания показания стекло контроля уровня при проверке

должно располагаться на уровне глаз.

- Уровень должен находиться между линиями MIN. и MAX.

в диапазоне измерения, когда температура окружающей

среды и масла составляет прибл. 20 °C (68 °F).

- Если температура окружающей среды и масла ниже,

уровень масла будет по-прежнему находиться между

линиями MIN. и MAX. в диапазоне измерения.

- При работающей машине, когда температура масла

составляет прибл. 100 °C (212 °F), уровень масла может

находиться выше линии MAX. в диапазоне измерения. Это

нормально.

Общее описание

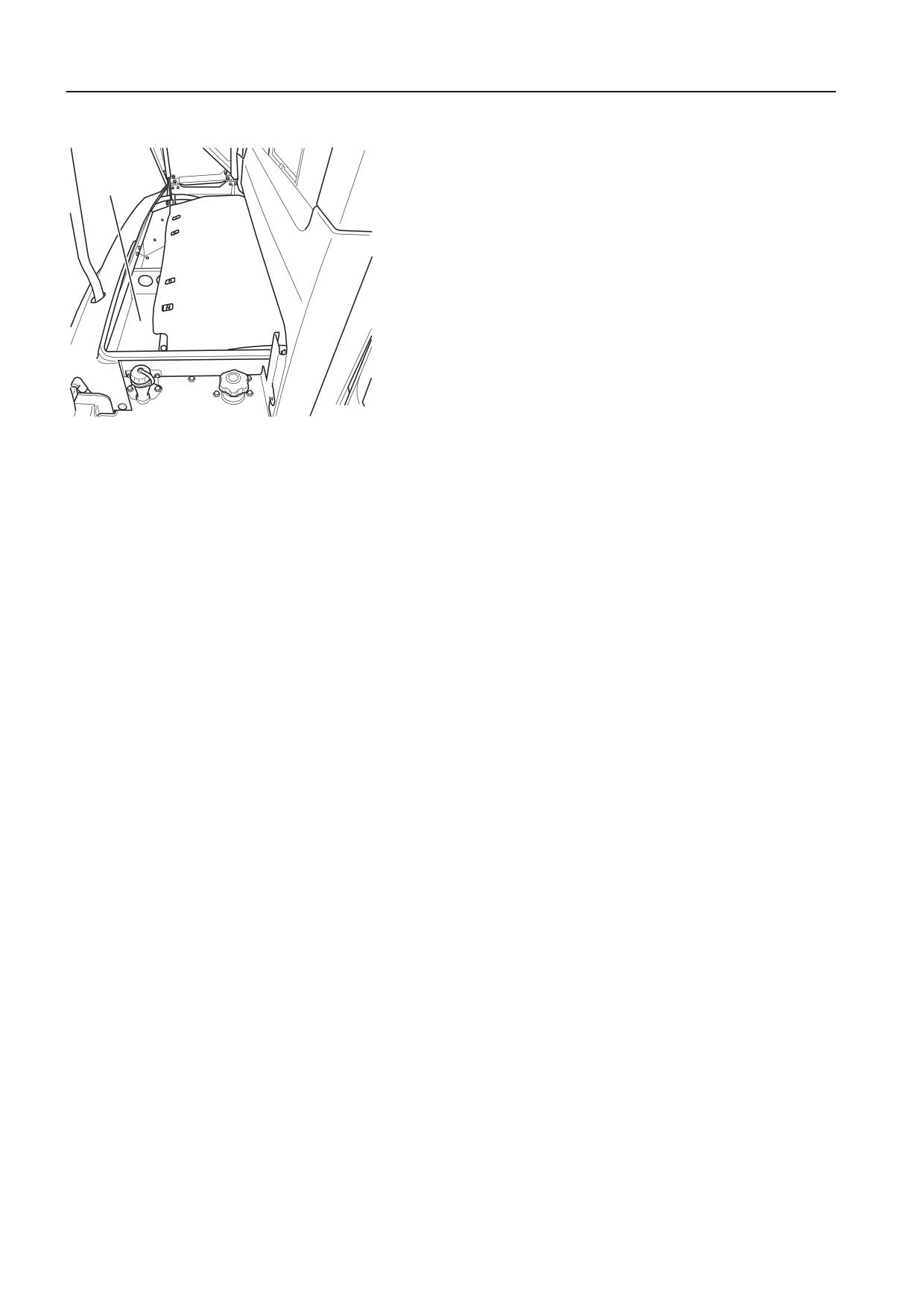

Гидравлическое масло

Стекло контроля уровня находится за кабиной с левой

стороны машины.

Низкий или нормальный уровень также отображается на

блоке информационного дисплея, и когда он достигает

низкого уровня, выдается предупреждение, см. раздел 77.

Проверять уровень гидравлического масла лучше всего до

начала работы машины. Для правильного считывания

показания стекло контроля уровня при проверке должно

располагаться на уровне глаз.

Для правильного считывания показания грузовой кузов

всегда должен находиться в опущенном положении.

16912 1

16912 118

20 °C (68 °F)

-15 °C (-5 °F)

80 °C (176 °F)

V1170918

- Уровень должен находиться между линиями MIN. и MAX.

в диапазоне измерения, когда температура окружающей

среды и масла составляет прибл. 20 °C (68 °F).

- Если температура окружающей среды и масла ниже,

уровень масла будет по-прежнему находиться между

линиями MIN. и MAX. в диапазоне измерения.

- При работающей машине, когда температура масла

составляет прибл. 80 °C (176 °F), уровень масла будет

находиться выше линии MAX. в диапазоне измерения. Это

нормально.

Заливка:

Инструкции по доливу см. в разделе 281.

Стандарты FOPS и ROPS

Кабина одобрена в качестве защитной кабины согласно

стандартам FOPS и ROPS, см. с. 361. FOPS аббревиатура

для структуры защиты от падающих предметов (защита

крыши), а ROPS является аббревиатурой для структуры

защиты от переворачивания (защита от переворачивания).

В случае деформации или повреждения одного из элементов

системы защиты кабину необходимо немедленно заменить.

Общее описание

Запрещается вносить какие-либо несанкционированные

изменения или модификации в конструкцию кабины,

например, делать крышу ниже, сверлить отверстия,

приваривать кронштейны для огнетушителя, радиоантенны

или другого оборудования, без предварительного, через

дилера, согласования изменений с сотрудниками

конструкторского отдела фирмы Volvo. Сотрудники этого

отдела решат, сохранится ли соответствие вышеуказанным

стандартам после внесения изменений.

Модификации

Под изменениями для данной машины подразумевается

использование нештатных устройств, принадлежностей,

узлов и деталей, которые могут повлиять на

работоспособность (состояние) машины и/или способность

машины функционировать так, как предусмотрено

конструкцией. Лица или организации, вносящие

несанкционированные изменения, принимают на себя всю

ответственность за последствия, возникающие вследствие

модификации или которые могут быть объяснены такой

модификацией, - в том числе за повреждение машины.

В конструкцию машины запрещено вносить какие-либо

изменения, если они не были предварительно одобрены в

письменной форме Volvo Construction Equipment. Volvo

Construction Equipment оставляет за собой право отклонять

все претензии по гарантии в случаях, возникших в результате

изменений, или могущих быть отнесенным к

несанкционированным изменениям.

Модификации могут рассматриваться как официально

одобренные, если выполнено хотя бы одно из следующих

условий:

Устройство, принадлежность, узел и деталь были

изготовлены или проданы Volvo Construction Equipment и

установлены в соответствии со способом, одобренным

заводом и описанным в публикации, исходящей от Volvo

Construction Equipment; или

Модификация в письменной форме одобрена

техническим отделом фирмы Volvo Construction

Equipment, отвечающим за данную продукцию.

Гидравлика

Гидравлическая система оснащена пятью поршневыми

гидравлическими насосами с бесступенчатым

регулированием рабочего объема. Два насоса обслуживают

систему рулевого управления и разгрузки, два - привод

вентилятора, а один инерционный насос установлен на

раздаточной коробке. Насос вентилятора радиатора

обеспечивает также работу тормозной системы через

гидравлический клапан, который переключает нагнетание

жидкости с привода вентилятора в тормозную систему и

обратно. Инерционный насос подает масло через

невозвратный клапан в систему рулевого управления при

движении вперед.

Система опрокидывания

Машина оснащена электрическим рычагом разгрузки,

подающим электрический сигнал двум

Общее описание

электрогидравлическим клапанам. При этом гидравлический

сигнал подается на клапан разгрузки, который управляет

движением грузового кузова. Машина имеет функцию

разгрузки до конца хода в верхнем и нижнем положении

грузового кузова.

Дополнительные конструкции

(модификации)

Все изменения изделия могут повлиять на его устойчивость.

Это относится, например, к удлинению кузова.

Чтобы гарантия была действительной, все модификации

должны быть одобрены Volvo Construction Equipment.

Система пожаротушения

(Дополнительные опции)

Система пожаротушения - это система распыления для

двигательного отсека, отсека под кабиной и отсека для

системы нейтрализации отработавших газов (EATS) (при ее

наличии) с 16 распылительными форсунками.

Форсунки распределены следующим образом: 9 в

двигательном отсеке, 6 в отсеке под кабиной и 1 в отсеке

системы EATS.

Система удовлетворяет требованиям стандарта SBF 127

(требования Швеции к постоянно установленным системам

распыления на лесных и строительных машинах).

См. раздел 237 для получения дополнительной

информации.

Противоугонная система

(Дополнительное оборудование)

Оборудование для защиты от кражи затрудняет угон

машины. Volvo CE может поставить противоугонное

устройство в качестве дополнительного оборудования. Если

ваша машина еще не оснащена подобным оборудованием,

свяжитесь с дилером по вопросу установки противоугонного

устройства.

Регистрация информации о машине

Машина оснащена программными системами,

обеспечивающими запись, хранение и отправку данных

различного типа. Данные могут передаваться в компанию

Volvo для использования в целях совершенствования

продукции и устранения неполадок. Сохраненные данные

включают, помимо прочего, скорость движения, расход

топлива и различные температурные показатели. Эти

данные используются компанией Volvo и специалистами

авторизованных сервисов.

Система CareTrack

На машине может быть установлена телематическая

система CareTrack, разработанная Volvo Construction

Equipment. Система хранит данные машины, например

положение машины, часы работы, расход топлива, уровень

топлива, которые по беспроводной сети можно передать на

Общее описание

компьютер. CareTrack имеется в различных версиях, в

зависимости от требуемого уровня информации.

CareTrack помогает спланировать техническое

обслуживание и избежать затрат, связанных с простоем

машины. Производительность увеличивается за счет сбора

информации о правильности управления машиной и о

потреблении ею топлива. CareTrack также помогает

владельцу ограничить рабочую зону машины с помощью

виртуальных заграждений. Это помогает избежать

неавторизованного использования машины и кражи. Для

получения дальнейшей информации обратитесь к дилеру

Volvo Construction Equipment.

Система CareTrack передает данные таким же образом, как

мобильные телефоны. Максимальная выходная мощность

системы составляет 10 Вт. Передатчик системы всегда

включен и не может быть выключен оператором.

При пользовании системой CareTrack необходимо

соблюдать те же ограничения и меры предосторожности

(например, находиться на безопасном расстоянии от

системы), что и при использовании мобильных телефонов.

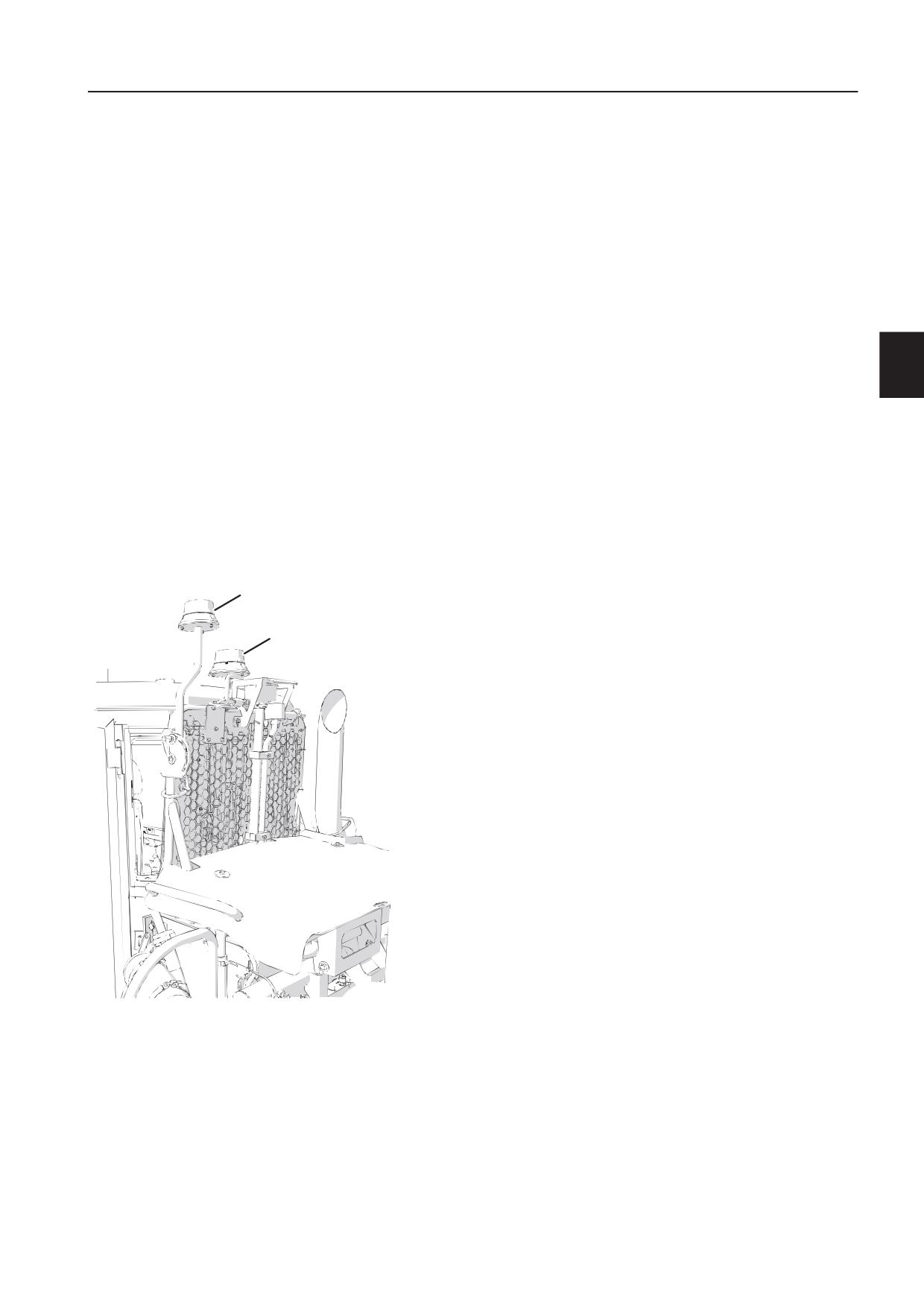

Проблесковый маячок

(Дополнительные опции)

Вращающийся проблесковый маячок устанавливается с

целью обозначения работающей машины для

предупреждения лиц, находящихся в непосредственной

близости.

Вращающийся проблесковый маячок опущен и

зафиксирован на защитной крышке кабины. Вращающийся

проблесковый маячок светится оранжевым светом.

V1187582

Вращающийся проблесковый маячок

Индикатор непристегнутого ремня

безопасности, внешний

Индикатор ремня безопасности, внешний

(Дополнительные опции)

Назначением внешнего индикатора состояния ремня

безопасности является индикация того, пристегнут ли

оператор ремнем безопасности.

Световой индикатор состояния пристегнутого ремня

безопасности расположен на крыше кабины и мигает

Общее описание

Увеличенные борта кузова для легких

материалов

(Дополнительное оборудование)

Для транспортировки легких материалов можно оборудовать

машину надставками бортов кузова.

Надставки бортов крепятся непосредственно к обычному

самосвальному кузову и, пока они установлены, в кузове

можно перевозить только легкие грузы.

Hauler chassis

Ходовая часть тягача - обычный тягач без грузового кузова.

Машина служит базой для различных решений по

транспортировке и буксировке.

Конструкция включает тягач с задней рамой, подготовленной

для переоборудования (надстройки).

Сцепное устройство для прицепа

(Дополнительные опции)

Сцепка используется для буксировки небольших трейлеров.

Сведения об ограничениях по массе см. в разделе Сцепное

устройство для прицепа.

Для вытаскивания и буксировки другой машины используйте

предназначенные для этого проушины, см. раздел 172.

V1177667

Положение сцепки для буксировки трейлера

Общее описание

V1163930

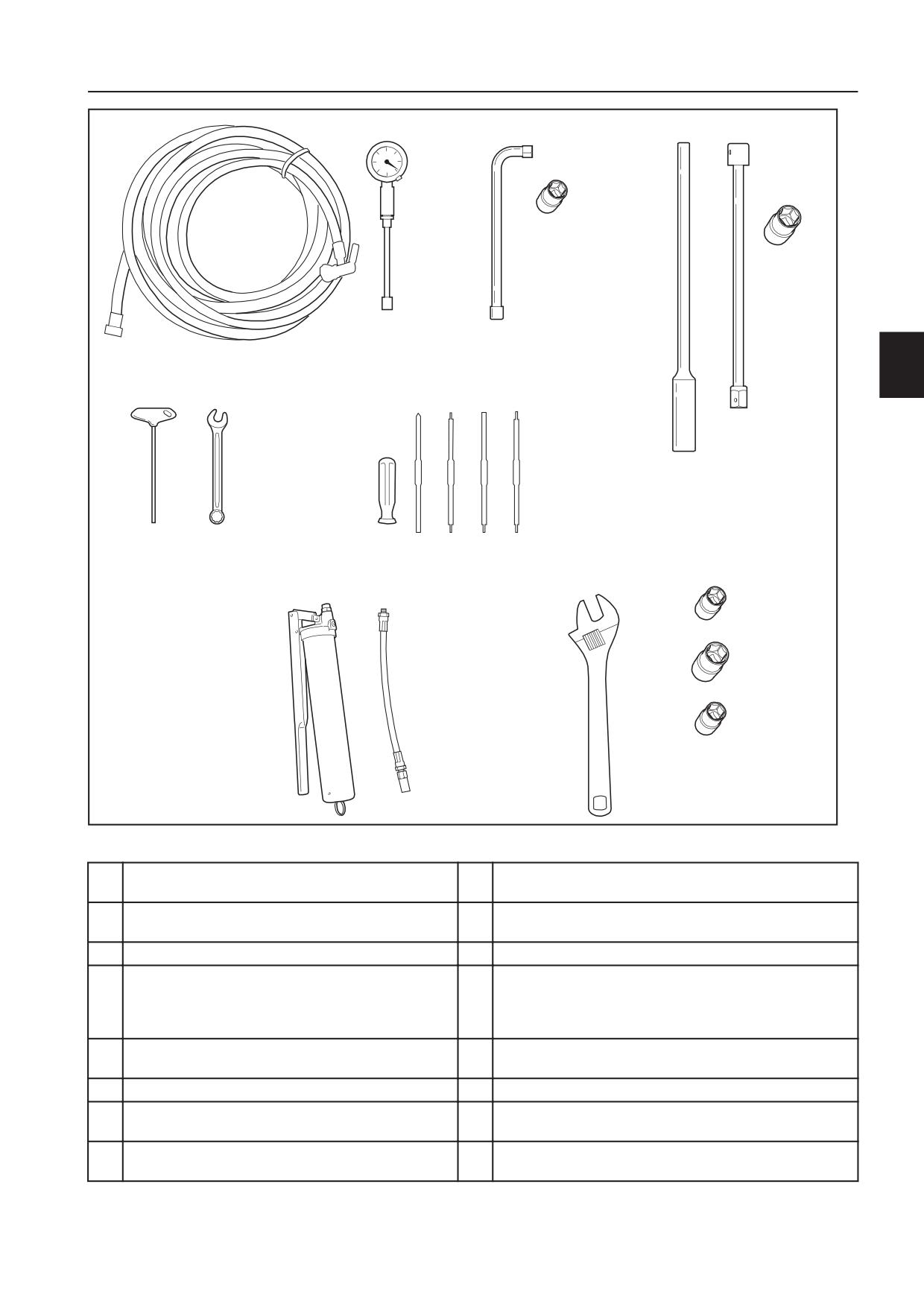

Стандартные инструменты

Шланг для накачивания шин

Комбинированный ключ 13 мм для альтернативного

опускания грузового кузова

Манометр для проверки давления воздуха в

Комбинированная отвертка

шинах

Ручка

Смазочный шприц

Головка для опускания и снятия подкузовных

Ключ

щитов.

Вариант 1. Головка 17 мм

Вариант 2. Головка 15 мм

Рукоятка торцевого ключа для контрольной

Вариант 1. Головка 12 мм

затяжки колесных гаек

Вариант 2. Головка 10 мм

Насадка для контрольной затяжки колесных гаек

Головка 21 мм для радиатора/охладителя

Головка 32 мм для контрольной затяжки колесных

Вариант 1. Головка 1/2 дюйма

гаек

Вариант 2. 13 мм

Шестигранный ключ 4 мм для альтернативного

опускания грузового кузова

Общее описание

Маркировка «CE», директива по ЭМС

Маркировка «CE», директива по

ЭМС

Маркировка СЕ

(Декларация о соответствии)

Эта машина обозначена знаком CE. Это означает, что на

момент поставки заказчику она соответствует действующим

«Основным требованиям по охране труда и технике

безопасности», перечисленным в Директиве ЕС о

безопасности машин - 2006/42/EC.

Лицо, вносящее изменения, которые влияют на безопасность

машины, также несет ответственность за соблюдение этих

требований.

В подтверждение того, что машина соответствует

необходимым требованиям, к ней прилагается декларация о

соответствии ЕС и сертификат по уровню шума,

фиксирующий уровень шума в акустических децибелах

(дБ(А)). В сертификате по уровню шума указываются как

результаты измерения уровня шума на местности, так и

гарантированный максимальный уровень шума в кабине.

Такие декларации выпускаются Volvo Construction Equipment

для каждой машины индивидуально. Декларация ЕС также

включает в себя рабочее оборудование, произведенное

Volvo Construction Equipment. Декларация о соответствии

является важным документом, ее необходимо хранить

минимум десять лет. При продаже машины документ всегда

должен передаваться покупателю

Если машина используется для иных целей или с навесными

устройствами, отличными от указанных в данном

руководстве, всегда следует соблюдать соответствующие

меры безопасности. Некоторые изменения могут

потребовать повторной сертификации СЕ и выпуска новой

декларации о соответствии ЕС. Лицо, вносящее изменения,

несет ответственность за соблюдение этих требований.

Директива ЕС об электромагнитной

совместимости

В ряде случаев электронное оборудование машины может

вызывать помехи в другом электронном оборудовании либо

подвергаться воздействию внешних электромагнитных

помех, что может представлять угрозу безопасности.

В Директиве ЕС об электромагнитной совместимости,

2014/30/ЕС, содержится общее описание требований,

предъявляемых к машине с точки зрения безопасности, в то

время как допустимые пределы определяются в

соответствии с международными стандартами.

Машина или устройство должны соответствовать этим

стандартам, чтобы иметь маркировку СЕ. Наши машины

проходят специальную проверку на предмет генерации

электромагнитных помех. Присвоенный машине знак CE и

декларация о соответствии также предусматривают

соответствие требованиям Директивы об электромагнитной

совместимости.

Если на этой машине устанавливается другое электронное

оборудование, оно должно иметь маркировку СЕ и быть

проверено на отсутствие электромагнитных помех.

Общее описание

Маркировка «CE», директива по ЭМС

Этот документ действителен только в пределах рынка ЕС.

__________________________________________________________________

ПРИМЕР ДЕКЛАРАЦИИ О СОВМЕСТИМОСТИ ДЛЯ МАШИН (IIA)

Volvo Construction Equipment настоящим утверждает, что следующий продукт:

Производитель:

Volvo Construction Equipment AB Braås

Адрес:

Carl Lihnells Väg, 363 41 Braås

Страна:

Sweden

Категория:

Землеройная техника

Изготовитель:

Volvo

Тип:

Сочлененный самосвал

Модель:

xxx

Мощность [кВт]:

xxx

Типичное звуковое давление [дБ(A)]:

xxx

Гарантированное звуковое давление [дБ(A)]:

xxx

Идентификационный номер продукта (PIN):

xxx

В совокупности с

Тип:

Н/П

Модель:

Н/П

Серийный номер:

Н/П

в состоянии выпуска на рынок (за исключением добавленных компонентов и/или операций,

произведенных впоследствии) соответствует существенным условиям Основных требований по охране

здоровья и безопасности:

Директива ЕС «Машинное оборудование»

2006/42/EC

Директива ЕС «Эмиссия шума»

2000/14/EC

Директива ЕС «Электромагнитная совместимость» 2014/30/EC

и поправки к ним, касающиеся машинного оборудования, а также другие применимые директивы.

Используются следующие согласованные стандарты:

Землеройная техника - раздел 1 по безопасности EN 474-1:2006+A1:2009

Землеройная техника - раздел 6 по безопасности EN 474-6:2006+A1:2009

Составитель технической документации

Мэтс Карлссон (Mats Karlsson), адрес соответствует

указанному выше;

Сертифицирующий орган

NB 0404: RISE SMP Svensk Maskinprovning AB, Box

7035, 750 07 UPPSALA

Настоящая Декларация касается рабочего оборудования, разработанного, спроектированного/

согласованного, распространяемого и реализуемого на рынке указанным выше производителем.

Подпись/расшифровка

Должность

Место и дата выдачи

Общее описание

Маркировка «CE», директива по ЭМС

Этот документ применим только в пределах рынка ЕС.

__________________________________________________________________

ДЕКЛАРАЦИЯ ЕС ДЛЯ МОНТАЖА (IIB)

Volvo Construction Equipment настоящим утверждает, что следующее частично укомплектованное

оборудование:

Производитель:

Завод Volvo Construction Equipment AB Braås

Адрес:

Carl Lihnells Väg, 363 41 Braås

Страна:

Sweden

Категория:

Землеройная техника

Изготовитель:

Volvo

Тип:

Сочлененный самосвал

Модель:

xxx

Мощность [кВт]:

xxx

Типичное звуковое давление [дБ(A)]:

xxx

Гарантированное звуковое давление [дБ(A)]:

xxx

Идентификационный номер продукта (PIN):

xxx

В совокупности с

Тип:

Н/П

Модель:

Н/П

Серийный номер

Н/П

в состоянии поставки (за исключением дополнительных компонентов и/или операций, произведенных

впоследствии) разработано в качестве нефункциональных компонентов для соответствия основным

требованиям по охране здоровья и безопасности:

Директива ЕС «Машинное оборудование»

2006/42/EC

Директива ЕС «Эмиссия шума»

2000/14/EC

Директива ЕС «Электромагнитная совместимость» 2014/30/EC

и поправки к ним, касающиеся машинного оборудования, а также другие применимые Директивы.

Частично укомплектованное оборудование не допускается к эксплуатации на территории Евросоюза до

момента декларирования о соответствии окончательно собранной техники требованиям Директивы по

машинному оборудованию и соответствующим применимым Директивам. Техническая документация

составлена в соответствии с частью B Приложения VII директивы 2006/42/EC и будет доведена до

местных государственных органов в электронном или распечатанном виде.

Составитель технической документации

Мэтс Карлссон (Mats Karlsson), адрес соответствует

указанному выше;

Настоящая Декларация касается рабочего оборудования, разработанного, спроектированного/

согласованного, распространяемого и реализуемого на рынке указанным выше производителем.

Подпись / расшифровка

Занимаемая должность или звание

Адрес и дата выпуска

Общее описание

Устройства связи, установка

УВЕДОМЛЕНИЕ

Установка любого дополнительного электронного

оборудования для связи должна выполняться

подготовленными специалистами в соответствии с

инструкции Volvo Construction Equipment.

Защита против электромагнитных помех

Машина проверена на соответствие требованиям Директивы

ЕС 2014/30/EEC об электромагнитной совместимости.

Поэтому очень важно, чтобы любые не утвержденные

электронные принадлежности, например коммуникационное

оборудование, перед установкой и использованием были

протестированы, поскольку они могут создать помехи для

работы электронной системы машины.

Мобильные телефоны

Для стационарных сотовых телефонов следует использовать

внешнюю антенну, которая должна быть установлена в

соответствии с инструкциями производителя. При

использовании мобильного сотового телефона следует

помнить, что он может передавать сигналы на базовую

станцию постоянно, даже когда не используется. Поэтому его

нельзя размещать вблизи другого электронного

оборудования в машине - например, непосредственно на

панели управления и т. п.

Основные рекомендации

Соблюдайте следующие рекомендации при установке.

При выборе места установки антенны следует учитывать

влияние на окружающие приборы.

Для антенны должен применяться только кабель

коаксиального типа. Убедитесь, что кабель не поврежден,

оболочка и оплетка не повреждены на концах, оплетка

закрывает разъемы соединителя и хорошо с ними

контактирует.

Поверхность между кронштейном антенны и точкой

крепления должна быть очищена от грязи и окислов. После

установки защитите поверхность от коррозии, чтобы

обеспечить надежный гальванический контакт.

Убедитесь, что кабели, которые могут создавать помехи,

проложены отдельно от кабелей, чувствительных к

помехам. Вызывающими помехи являются кабели

коммуникационного оборудования под напряжением и

кабель антенны. Кабелями, воспринимающими помехи,

могут быть кабели, идущие к электронным блокам машины

и от них. Размещайте кабельный жгут как можно ближе к

заземленным металлическим поверхностям, так как они

оказывают экранирующий эффект.

Общее описание

Компоненты, связанные с безопасностью

Компоненты, связанные с

безопасностью

Фирменные запасные части Volvo - это гарантия

максимального срока службы, надежности и безопасности

для машины и оператора. Если вы не используете надежные,

изготовленные специально для вашей машины детали, это

может представлять угрозу вашей безопасности и здоровью,

а также повлиять на работу машины. Для заказа запасных

частей обратитесь к дилеру и сообщите ему обозначение

модели и серийный номер машины (PIN). Расположение

таблички с серийным номером см. в разделе

«Идентификационные таблички».

У дилеров Volvo всегда есть свежая информация о запасных

частях, которая регулярно обновляется через

информационную систему PROSIS.

Защитные детали и запчасти машины

Защитными деталями и запчастями машины называются

компоненты, предназначенные для обеспечения

безопасности.

Примеры защитных деталей машины и запчастей

Съемные защитные устройства и ограждения над

вращающимися деталями и горячими поверхностями

Защитные пластины, перекладины, крышки и ступени

Компоненты, предназначенные для снижения шума и

вибрации

Компоненты , предназначенные для улучшения обзора

Сиденье оператора в сборе, включая ремень

безопасности

Наклейки и таблички

Фильтр кабины

ВНИМАНИЕ!

В случае снятия защитных деталей и запчастей машины или

их повреждения необходимо немедленно установить их

назад, отремонтировав или, при необходимости, заменив их.

При передаче машины другому оператору или владельцу

необходимо немедленно сообщить о неисправностях и

дефектах защитных деталей и запчастей машины и

составить план мероприятий.

В этом руководстве оператора есть другая важная

информация, касающаяся компонентов, выполняющих

защитные функции.

Общее описание

Таблички с информацией об изделии

Таблички с информацией об

изделии

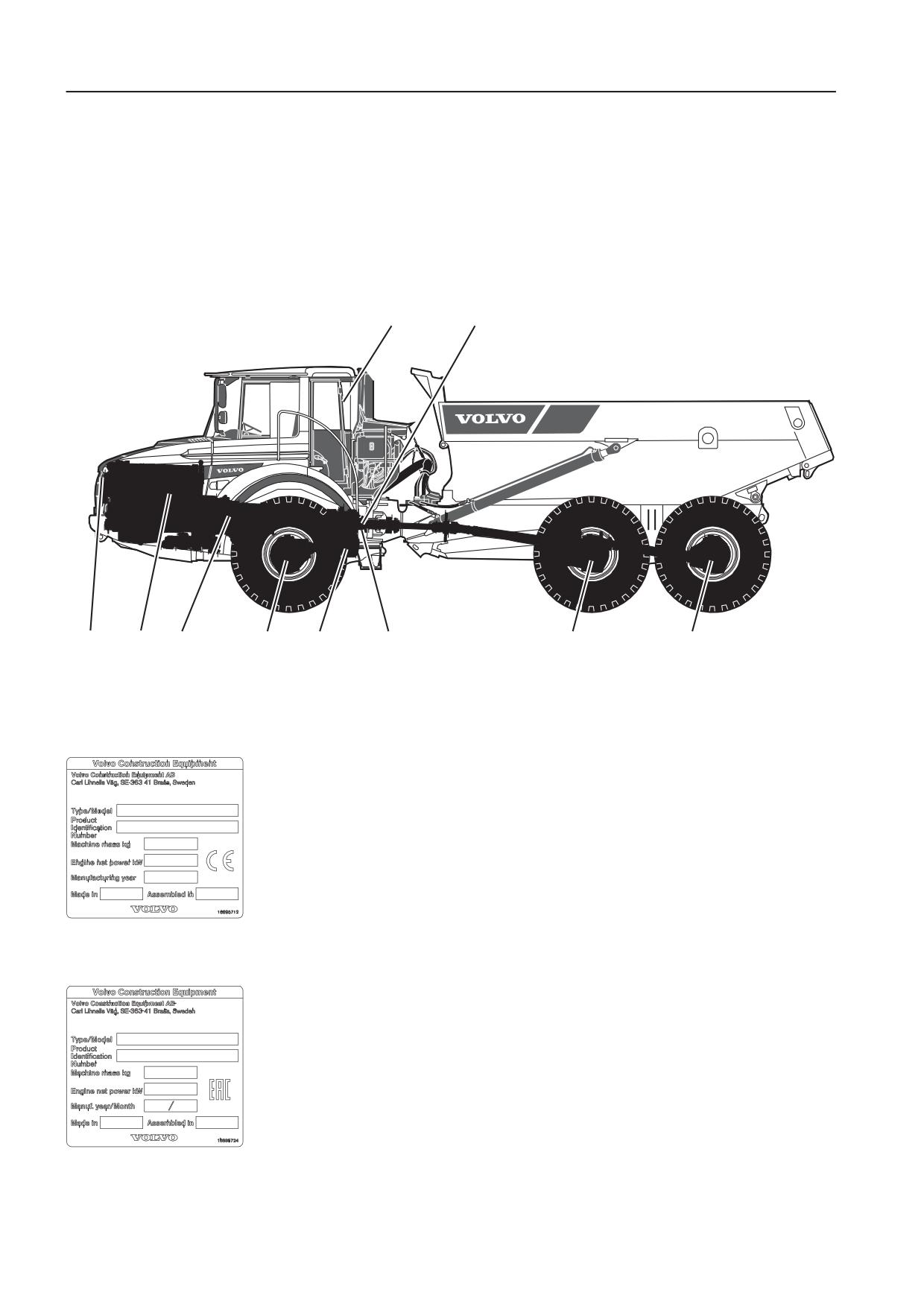

Ниже показано расположение идентификационных табличек,

которые должны присутствовать на машине.

При заказе запасных частей и направлении запросов по

телефону или по почте следует указывать обозначение

модели и Идентификационный Номер Изделия (PIN).

1, 9

V1136808

Идентификационная табличка расположена на раме

секции тягача с левой стороны, у рулевого шарнира. В

зависимости от рынка предусмотрено несколько

табличек. В графах указано:

- наименование и адрес производителя

- номер модели/типа всей машины

- Идентификационный Номер Ппродукта (PIN)

- масса машины (стандартная конфигурация машины)

- мощность двигателя

- год изготовления

- месяц изготовления (только для стран Евразийского

таможенного союза)

- страна изготовления

V1185651

Идентификационная табличка для стран

ЕС/ЕЭЗ

V1185652

Идентификационная табличка для стран

Евразийского таможенного союза

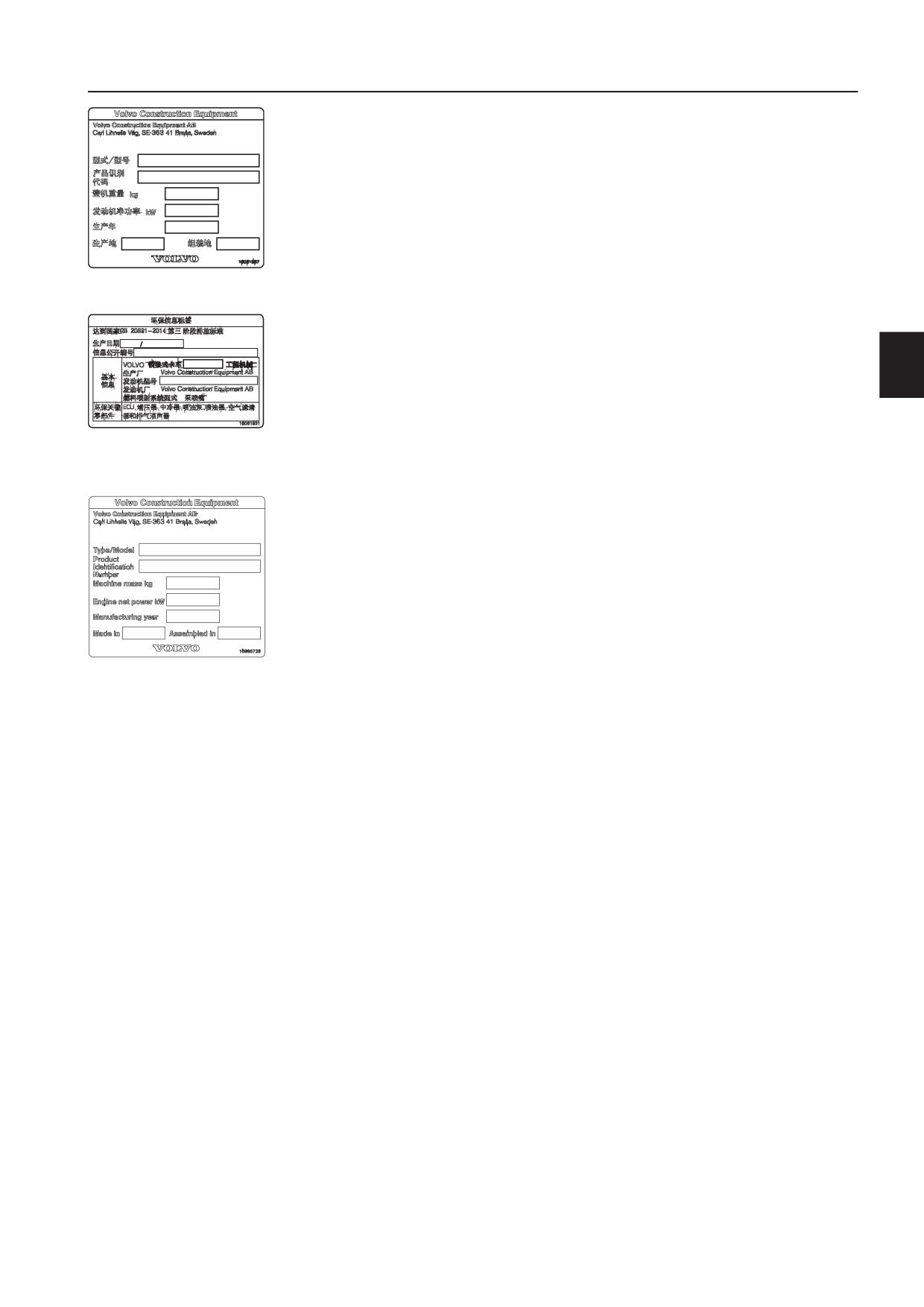

Общее описание

Таблички с информацией об изделии

- место сборки

Серийный номер машины выбит на раме с левой стороны

тягача у рулевого шарнира.

Серийные номера ведущих мостов находятся на картерах

мостов.

Серийный номер коробки отбора мощности расположен

спереди с его правой стороны.

V1187106

Серийный номер и обозначение типа коробки передач

Идентификационная табличка для Китая

находятся с ее левой стороны.

Наклейка "Важная информация о двигателе"

расположена спереди на двигателе и с левой стороны на

раме тягача у рулевого шарнира.

Обозначение типа, номер изделия и серийный номер

двигателя выбиты на блоке двигателя с обеих сторон.

V1187107

Тип кабины, одобрение типа и серийный номер

Дополнительная табличка - наклейка с

расположены в кабине с левой стороны на стойке слева

экологической информацией для Китая

от двери (при взгляде изнутри кабины), ближе к заднему

окну.

Наклейка двигателя и уровня выбросов с обозначением

типа двигателя и номера компонента.

V1185650

Идентификационная табличка для остальных

стран мира

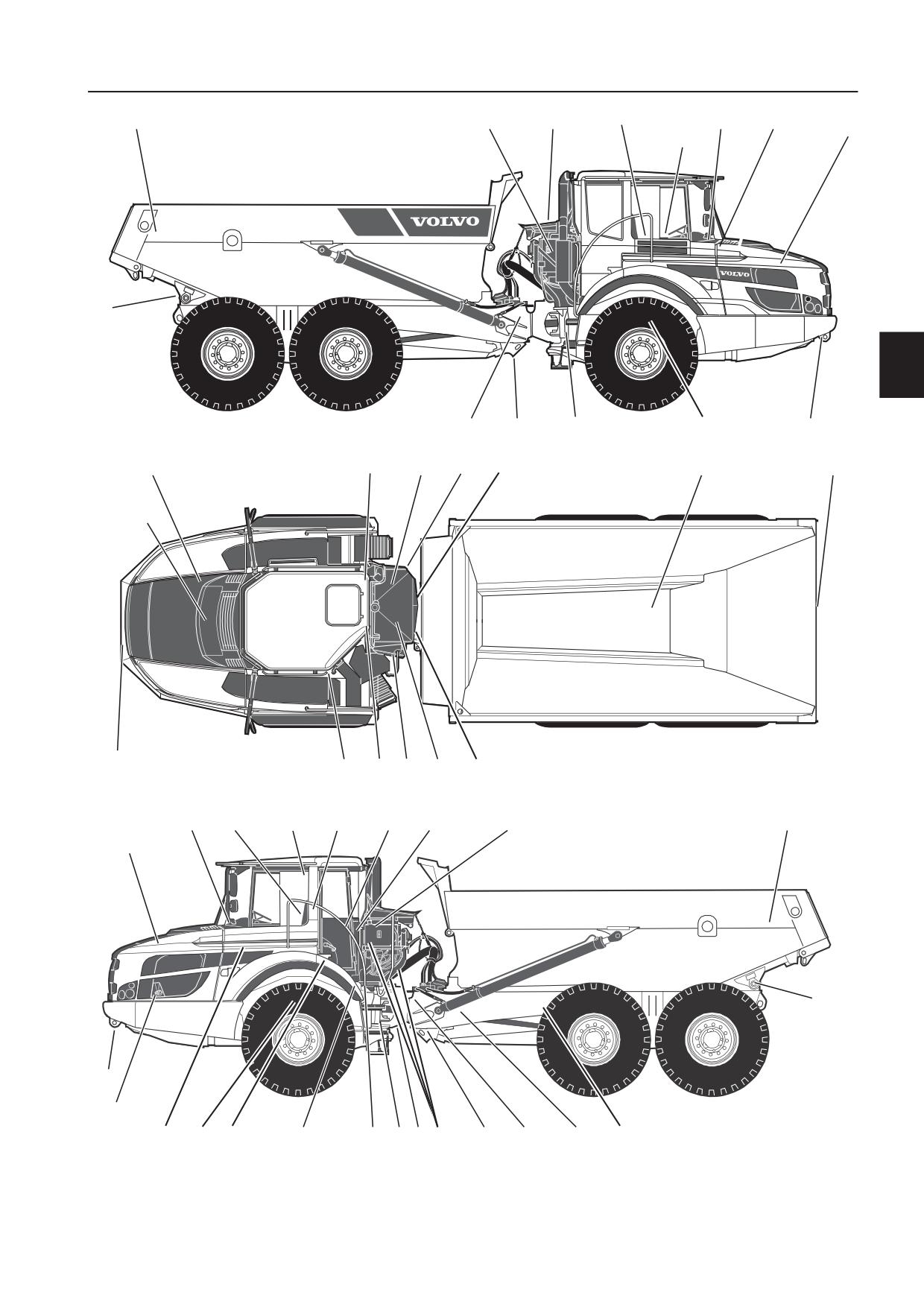

Общее описание

Информационные и предупреждающие таблички

Информационные и

предупреждающие таблички

Оператор обязан знать и выполнять предупреждения,

содержащиеся на табличках и наклейках, а также принимать

во внимание представленную на них информацию. На

машине могут быть установлены не все указанные таблички

и наклейки, их наличие зависит от региона продаж и

конкретной машины.

Регулярно очищайте наклейки от грязи, чтобы они легко

читались и были понятны. Утраченные, поврежденные,

закрашенные или нечитаемые по какой-либо причине

наклейки и таблички требуется немедленно заменить.

Номер детали (для заказа) соответствующих табличек/

наклеек можно найти в каталоге запчастей.

ВНИМАНИЕ!

На предупреждающих табличках для стран Северной

Америки написано слово WARNING.

Общее описание

Информационные и предупреждающие таблички

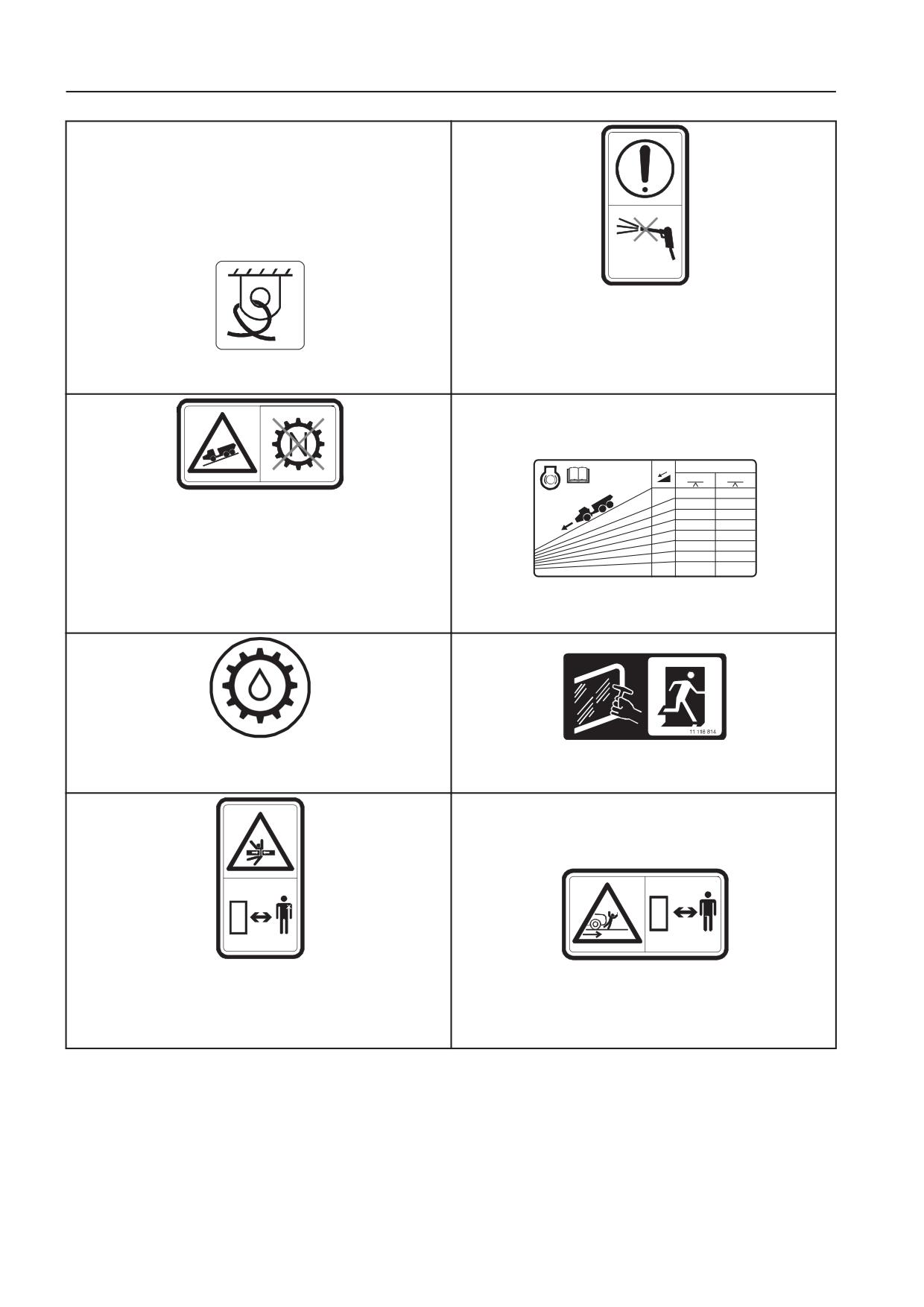

16929639

V1185992

2. Избегайте попадания потока воды на элементы

шумоизоляции.

16846343

Номер детали для Северной Америки: 16929638

1. Место крепления растяжки

Номер детали для Китая: 16315803

Номер детали: 16846343

Номер детали (остальные страны): 16929639

MAX

16934667

km/h

mph

V1195753

A25/A30

45%

35%

3. ВНИМАНИЕ! Запрещается включать

25%

20%

нейтральную передачу при движении по спуску.

14%

10%

Переключайте передачу только при отпущенной

педали газа.

17450442

Номер детали для Северной Америки: 16929626

V1168428

Номер детали для Китая: 16934522

4. Диаграмма замедлителя.

Номер детали (остальные страны): 16934667

Номер детали: 17450442

11197518

V1093385

V1086535

5. Точка заливки трансмиссионного масла.

6. Аварийный выход

Номер детали: 11197518

Номер детали: 11116814

1690 1162

16934546

V1185993

V1185994

7. ВНИМАНИЕ! Опасность раздавливания -

8. ВНИМАНИЕ! Не стойте на пути автомобиля,

управляется путем поворота рамы

двигающегося задним ходом.

Номер детали для Северной Америки: 16929620

Номер детали для Северной Америки: 16929627

Номер детали (остальные страны): 16901162

Номер детали (остальные страны): 16934546

Общее описание

Информационные и предупреждающие таблички

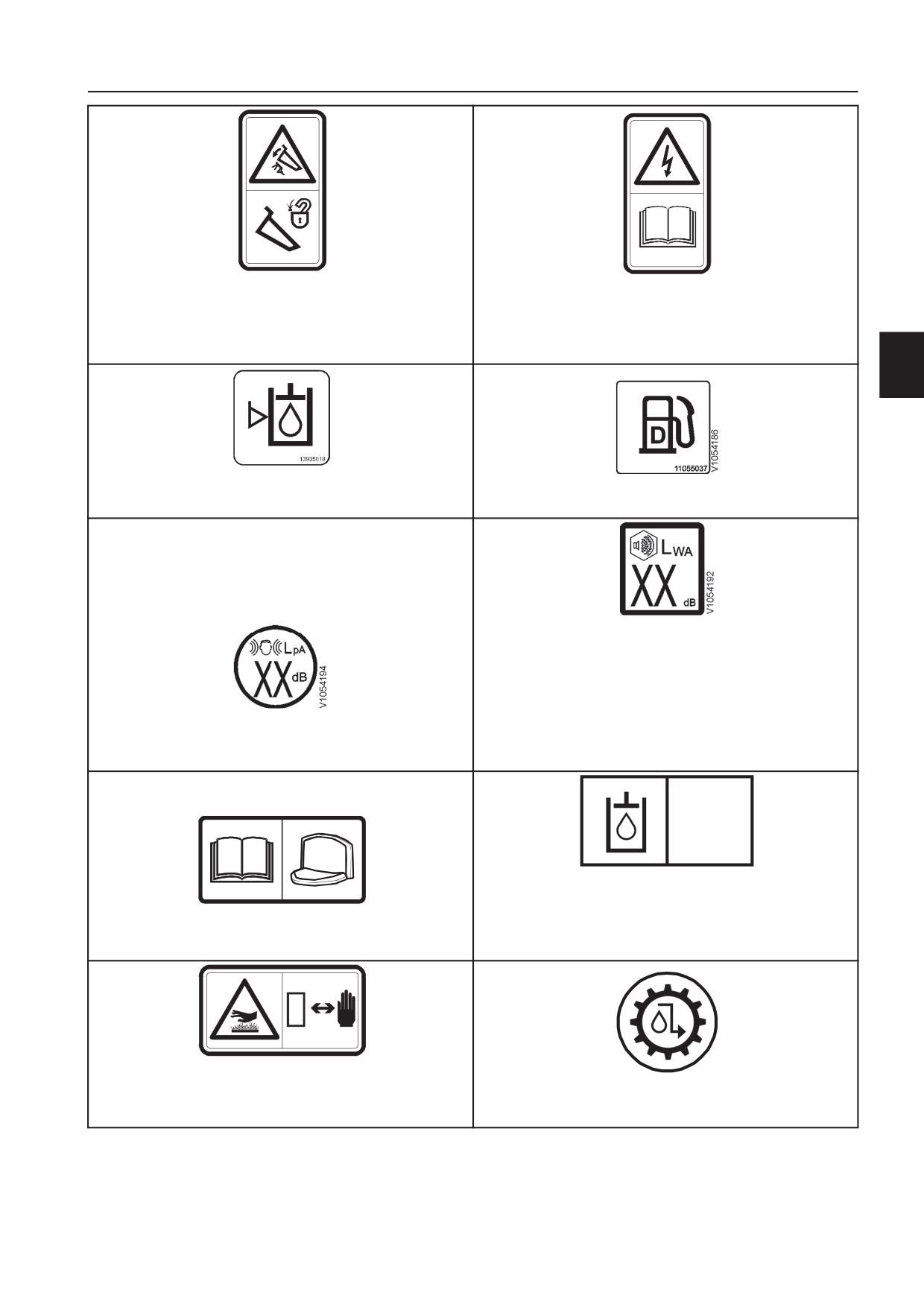

16934539

16901361

V1195752

V 1185996

9. ВНИМАНИЕ! Не стойте под поднятым грузовым

10. ВНИМАНИЕ! Перед подсоединением пусковых

кузовом, если не установлен упор!

кабелей прочтите руководство оператора.

Номер детали для Северной Америки: 16929625

Номер детали для Северной Америки: 16929621

Номер детали (остальные страны): 16934539

Номер детали (остальные страны): 16901361

V1086552

11. Гидравлическое масло

12. Топливо

Номер детали: 13935018

Номер детали: 11055037

14. Уровень звукового давления (LwA) возле

машины

Номер детали для 110 дБ: 11180165

Номер детали для 111 дБ: 11180166

Номер детали для 108 дБ (дополнительное

13. Уровень звукового давления (LpA) в кабине

оборудование): 11196588

Номер детали для 70 дБ: 11180148

Номер детали для 109 дБ (дополнительное

Номер детали для 72 дБ: 11180150

оборудование): 11196589

HYDRAULIC

OIL - DO NOT

MIX WITH

ENGINE OIL

11192288

V1093347

ВНИМАНИЕ! Только для рынка Северной Америки

V1093411

16. Гидравлическое масло. Не смешивайте с

15. Отсек для руководства оператора.

маслом двигателя.

Номер детали: 15164402

Номер детали: 11192288

16901391

V1185997

15170937

17. ВНИМАНИЕ! Горячие поверхности

V1093384

Номер детали для Северной Америки: 16929623

18. Точка заливки трансмиссионного масла.

Номер детали (остальные страны): 16901391

Номер детали: 15170937

Общее описание

Информационные и предупреждающие таблички

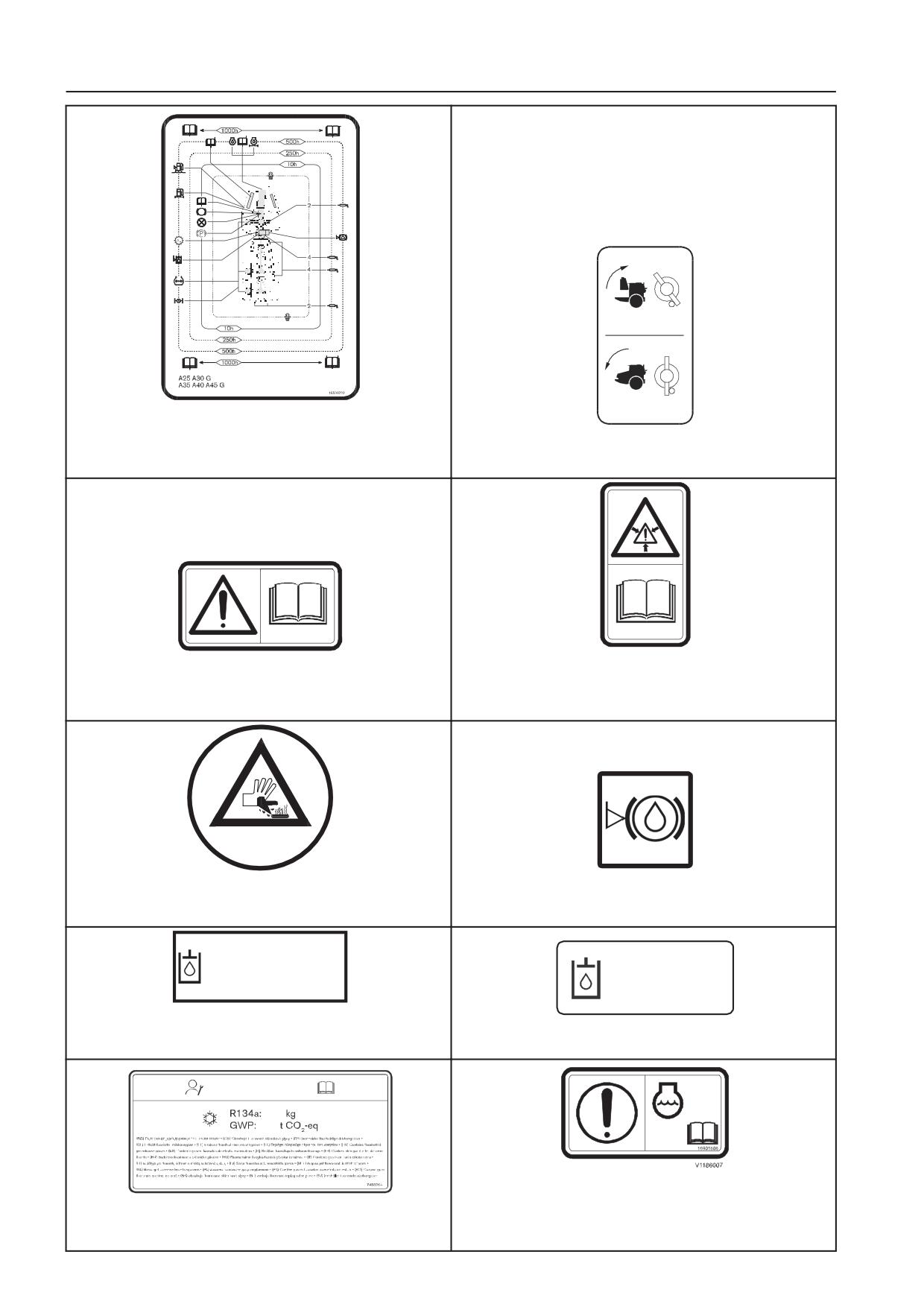

V1171141

19. Наклейка с информацией о техническом

V1086553

обслуживании

20. Капот

Номер детали: 16893723

Номер детали: 11116228

16901396

16930663

V1186005

V1186006

21. Ознакомьтесь с руководством оператора.

22. Система/компонент под давлением

Номер детали для Северной Америки: 16929624

Номер детали для Северной Америки: 16929633

Номер детали (остальные страны): 16901396

Номер детали (остальные страны): 16930663

15042783

V1095873

V1093354

23. ВНИМАНИЕ! Горячая охлаждающая жидкость

24. Охлаждающее масло для тормозов

Номер детали: 14526798

Номер детали: 11116416

REDUCED ENVIRONMENTAL IMPACT

HOT CLIMATE

SYNTHETIC

MINERAL

ESTER

Volvo Bio Hydr Oil VG 4611411924

OIL

V1093357

Volvo Super Hydraulic Oil 68

15079569

25. Синтетический эфир.

25. Минеральное масло для жаркого климата

Номер детали: 11411924

Номер детали: 15079569

1.35

1.93

27. ВНИМАНИЕ! Пользуйтесь только охлаждающей

V1178388

жидкостью Volvo VCS, см. руководство оператора

26. Кондиционер заполнен хладагентом R134a.

Номер детали для Северной Америки: 16902967

Номер детали: 17485263

Номер детали (остальные страны): 16901608

Общее описание

Информационные и предупреждающие таблички

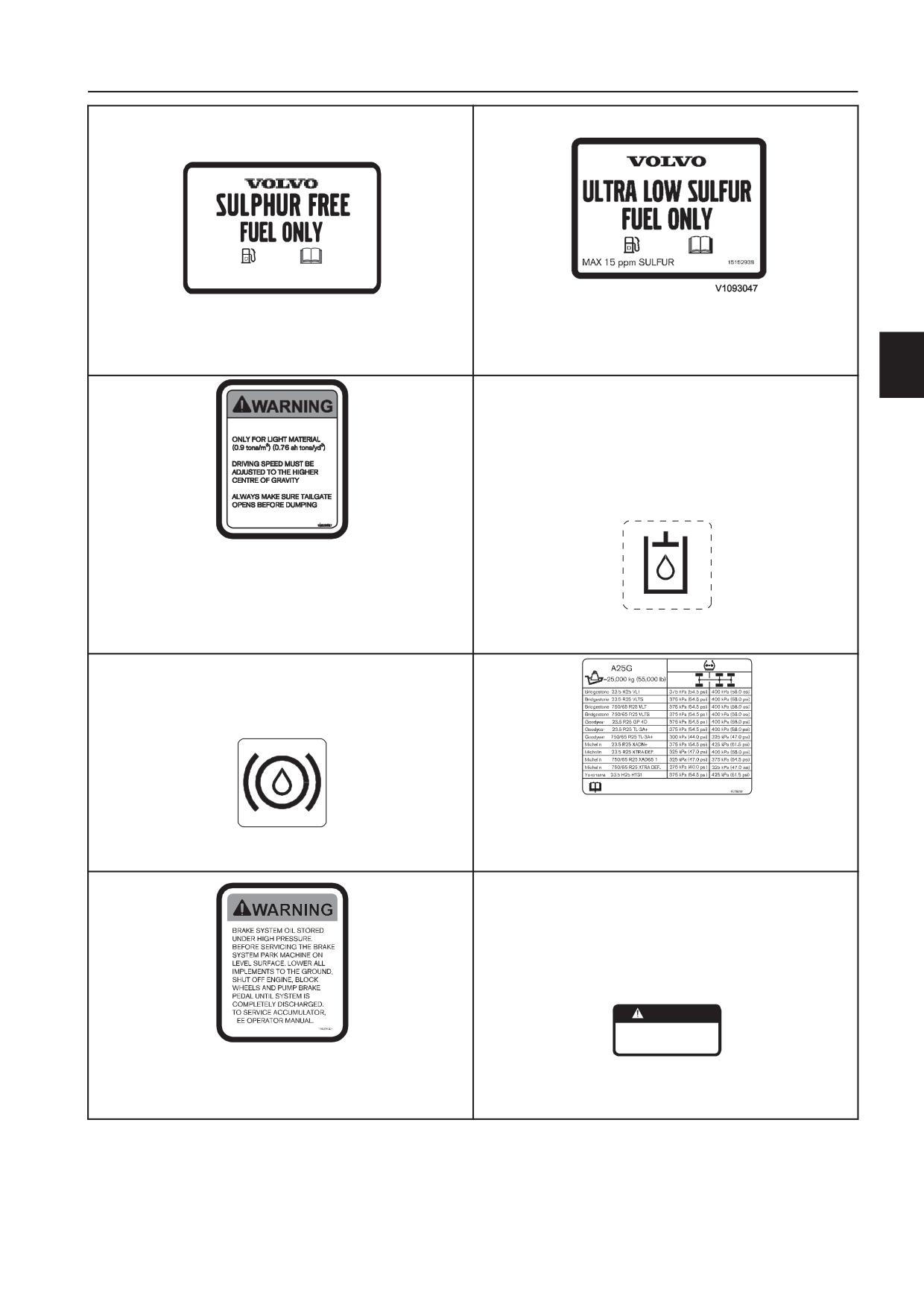

MAX 10 ppm SULFUR

15186257

28. Наклейка о топливе

29. Наклейка о топливе

Макс. содержание серы - 10 частей на миллион

Макс. содержание серы - 15 частей на миллион

(только ЕС).

(только Северная Америка).

Номер детали: 15186257

Номер детали: 15152938

V1186008

30. ВНИМАНИЕ! Машину нельзя загружать сверх

величины, указанной на этой наклейке (только для

машин с надставками бортов кузова для легких

4948103

материалов).

32. Гидравлическое масло

Номер детали: 16929637, 16929636

Номер детали: 4948103

V1197377

35. Давление в шинах

33. Охлаждающее масло для тормозов

Номер детали A25G: 16939638

Номер детали: 15042783

Номер детали A30G: 16939639

WARNING

SPRING UNDER PRESSURE,

REFER TO OPERATORS AND

SERVICE MANUAL FOR THIS

ASSEMBLY

V1186009

4 952177

ВНИМАНИЕ! Только для рынка Северной Америки

36. ВНИМАНИЕ! Тормозная система под давлением

37. ВНИМАНИЕ! Пружина под высоким давлением

Номер детали: 16929630

Номер детали: 4952177

Общее описание

Информационные и предупреждающие таблички

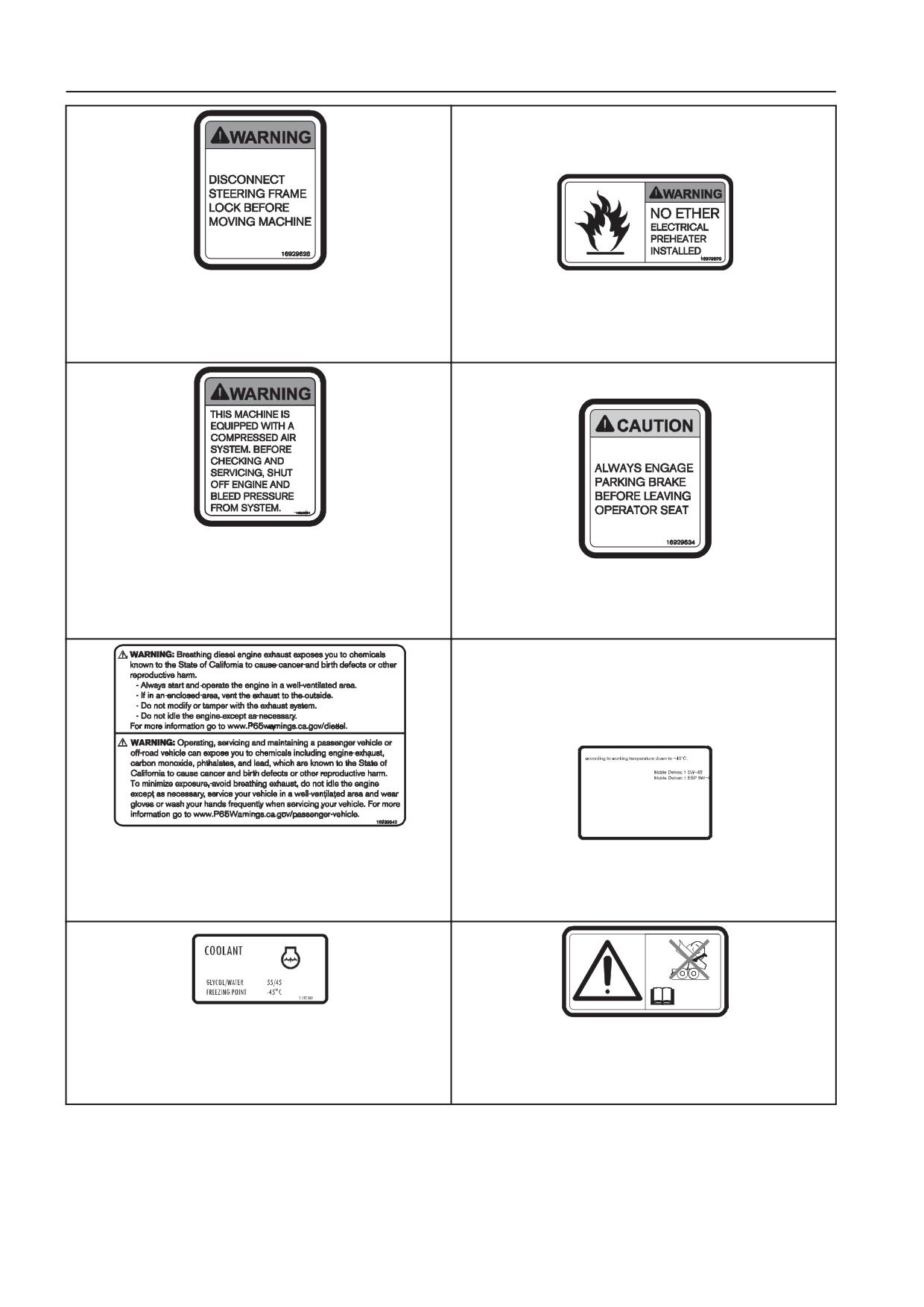

V1186011

V1186012

ВНИМАНИЕ! Только для рынка Северной Америки

38. Отсоедините фиксатор поворотного шарнира,

39. Не подавайте во входное отверстие воздуха

прежде чем передвинуть машину.

горючий газ: Риск возгорания.

Номер детали: 16929628

Номер детали: 16929629

V1186013

ВНИМАНИЕ! Только для рынка Северной Америки

V1186014

40. Информация о системе сжатого воздуха. Перед

выполнением проверок и обслуживания выключите

41. Прежде чем покинуть место оператора,

двигатель и сбросьте давление в системе.

включите стояночный тормоз.

Номер детали: 16929631

Номер детали: 16929634

This machine is equipped with other fluids than normal,

Oil for engine:

Tier 2:

11 078 225

Tier 4:

16 814 207

Oil for Hydraulic tank:11 109 659Univis HVI 26

Mobilfluid LT

Oil for Hood opening: 11 109 659Univis HVI 26

Mobilfluid LT

Grease:

11 078 226Mobilith SHC 220

Energrease SY 2202

Albida PPS2

( For Hitch, Tilt and Steering cylinders,

Body joint and Overhung Tailgate.)

V1197392

16814210

ВНИМАНИЕ! Только для рынка Северной Америки

44. В этой машине используются другие жидкости,

42. Прежде чем покинуть место оператора,

позволяющие эксплуатировать машину при

включите стояночный тормоз.

температуре до -40 °C.

Номер детали: 16939540

Номер детали: 16814210

16315805

45. В этой машине используется охлаждающая

V1195754

жидкость с другим процентным содержанием,

46. Подвесной задний борт

позволяющая эксплуатировать машину при

Номер детали для Северной Америки: 16929635

температуре до -45 °C.

Номер детали для Китая: 16315807

Номер детали: 11192569

Номер детали (остальные страны): 16315805

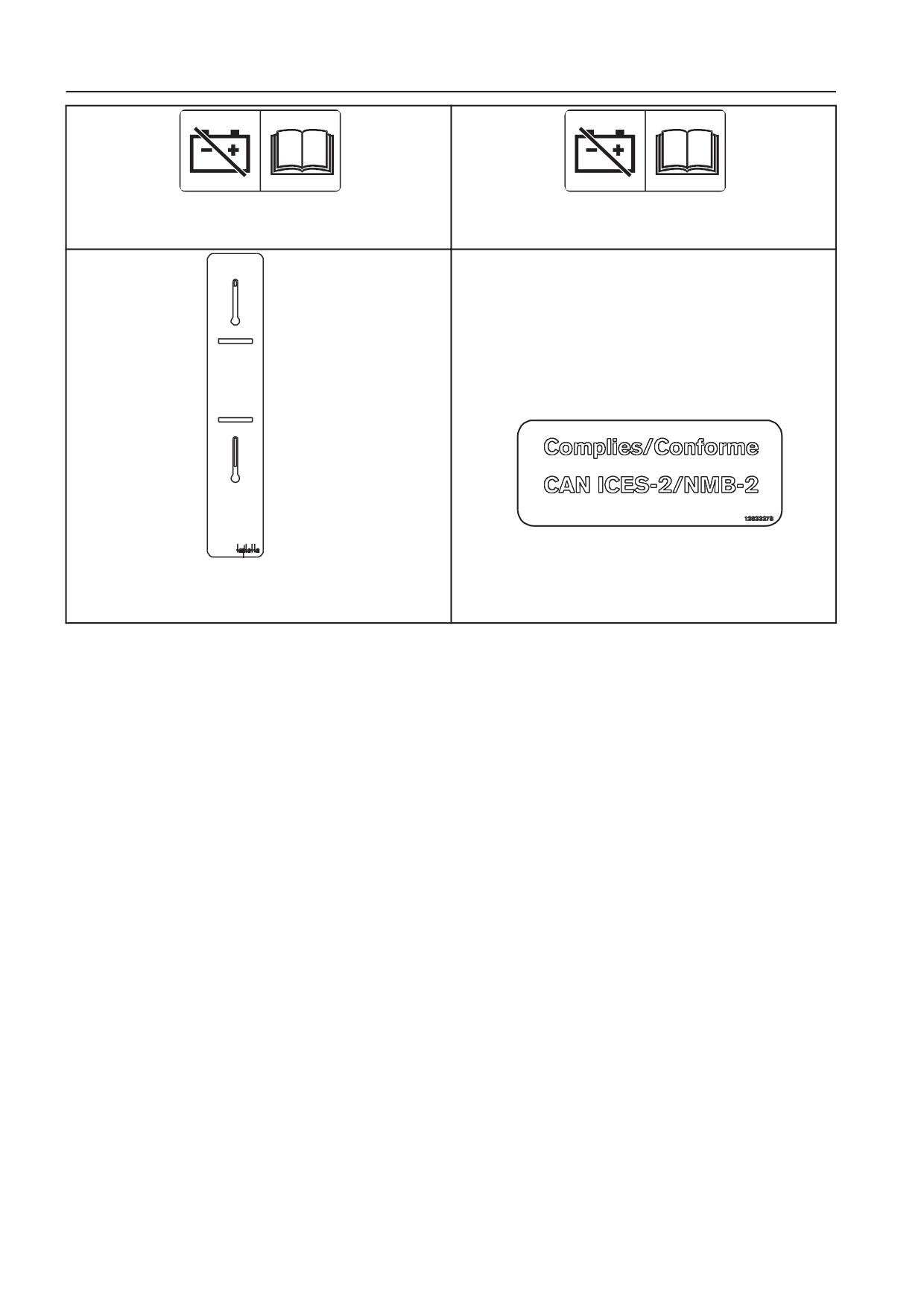

Общее описание

Информационные и предупреждающие таблички

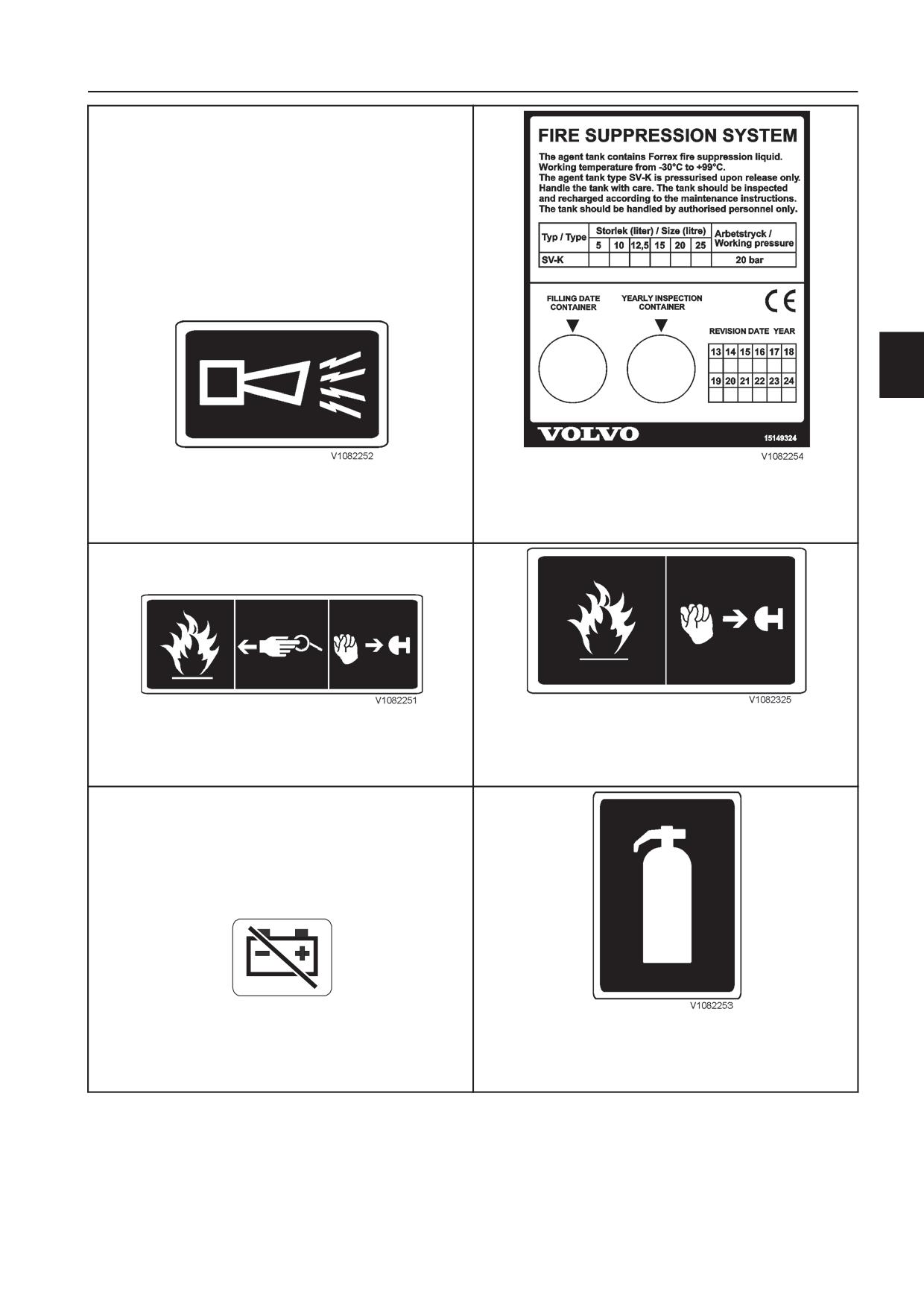

47. Сирена и проблесковый маячок

48. Наклейка для бака с огнегасящим составом

Система пожаротушения (дополнительное

оборудование)

Номер детали: 15126353

Номер детали: 15149324

49. Ручная активация

50. Кнопка активации внутри кабины

Система пожаротушения (дополнительное

оборудование)

Номер детали: 15126559

Номер детали: 15126372

11026729

V1118495

51. Выключатель аккумуляторной батареи

52. Ручной огнетушитель

Система пожаротушения (дополнительное

оборудование)

Номер детали: 11026729

Номер детали: 15126327

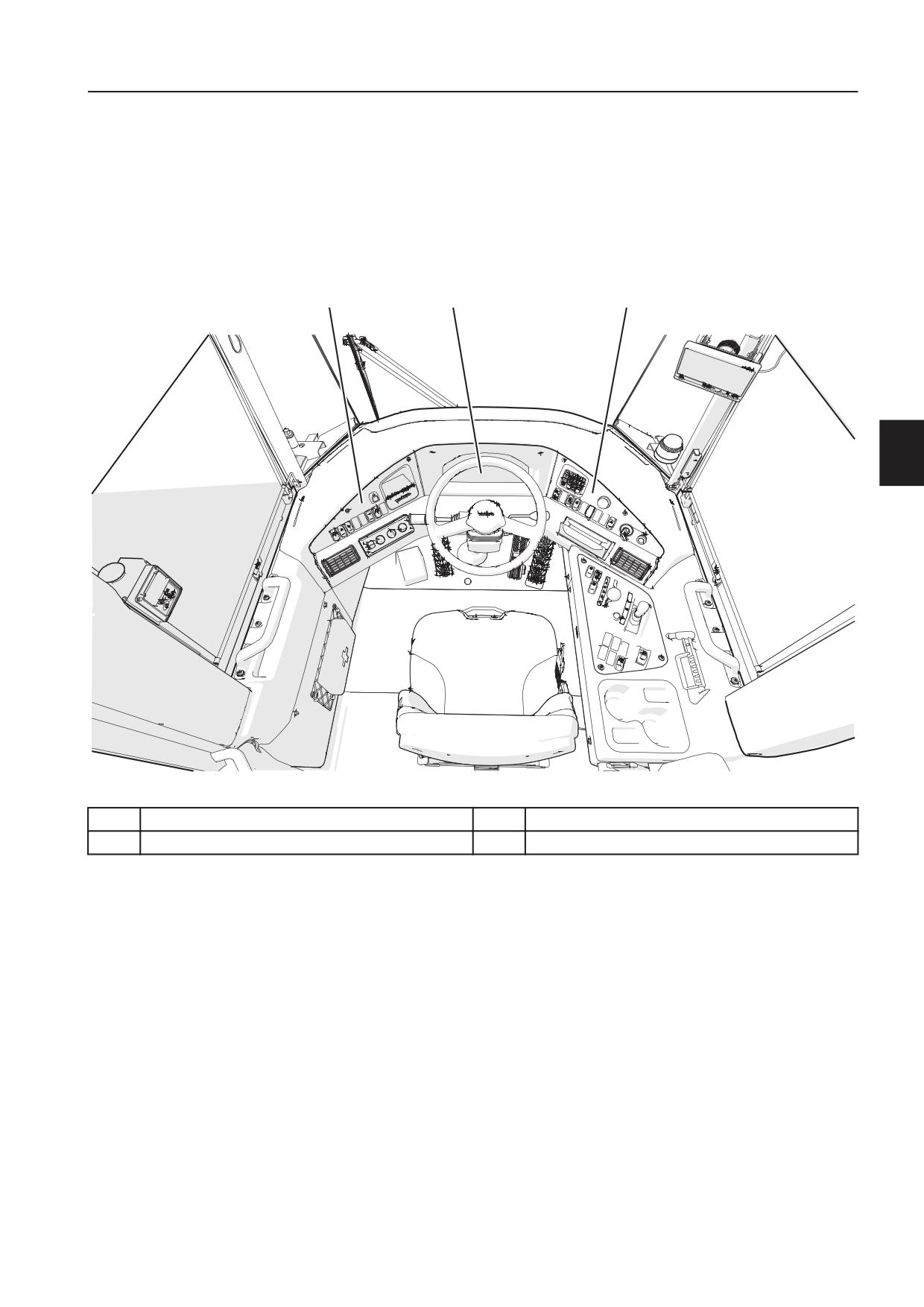

Панели приборов

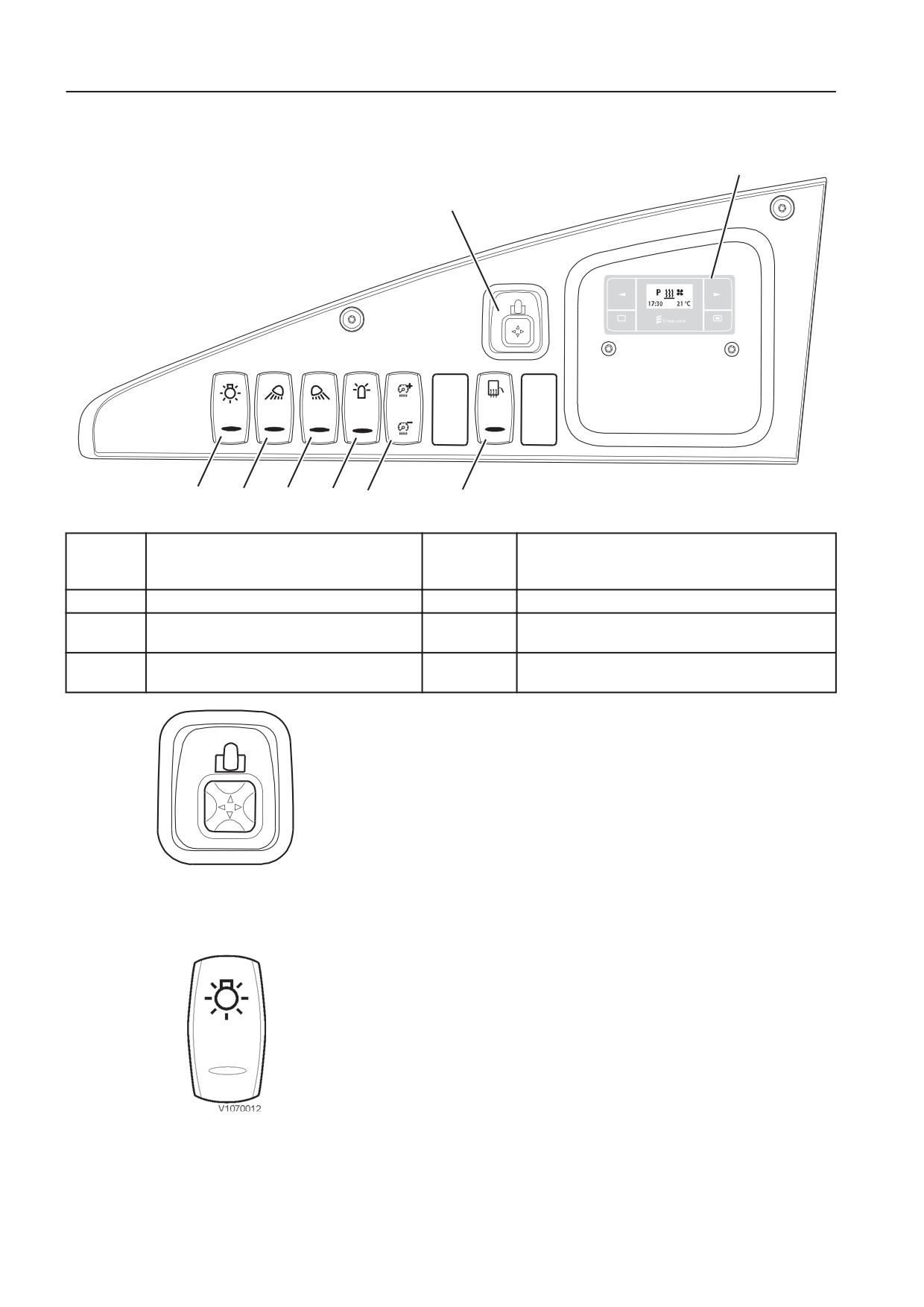

Левая приборная панель

MIRRORS

V1167932

Электрически управляемые зеркала

Вращающийся проблесковый маячок

заднего вида (электрозеркала)

(дополнительное оборудование)

Фары

Регулятор яркости

Переднее рабочее освещение

Зеркала заднего вида с электрообогревом

(дополнительное оборудование)

Заднее рабочее освещение

Функция таймера для обогревателя двигателя

(дополнительное оборудование)

и кабины (дополнительное оборудование)

1. Электрически управляемые зеркала заднего

MIRRORS

вида (электрозеркала) (дополнительное

оборудование)

Перемещая небольшой рычажок наверху, выберите левое

или правое зеркало заднего вида.

Отрегулируйте зеркала, смещая нижнюю кнопку в

направлении стрелок.

V1091717

ВНИМАНИЕ!

Электрически можно управлять только верхним из двух

зеркал с каждой стороны. Нижнее габаритное зеркало

настраивается вручную.

2. Фары

Переключатель имеет три положения и управляет фарами и

стояночными фонарями.

Нажата верхняя часть переключателя = фары включены.

Переключатель в среднем положении = стояночные фонари

включены.

Нажата нижняя часть переключателя = освещение

выключено.

Контрольная лампа на центральной приборной панели

показывает, что включен дальний свет (см. раздел

Приборная панель, центральная в разделе 43).

Панели приборов

Левая приборная панель

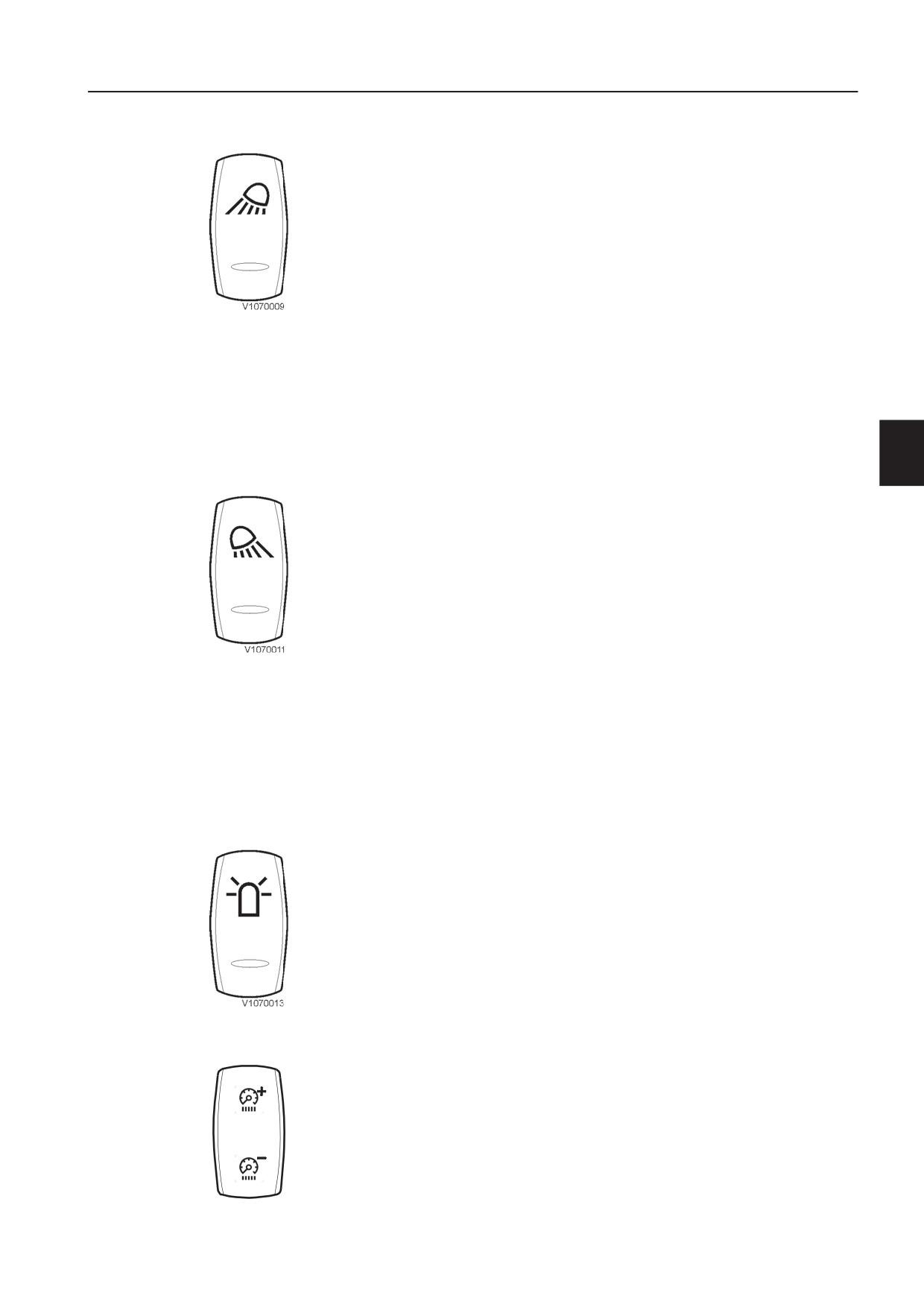

3. Переднее рабочее освещение (дополнительное

оборудование)

ВНИМАНИЕ!

При движении по дорогам общего пользования рабочее

освещение должно быть выключено.

Переключатель имеет три положения и служит для

управления передним рабочим освещением,

расположенным на верхнем крае кабины.

Нажата верхняя часть переключателя = рабочее освещение

включено.

Переключатель в среднем положении = автоматическое

рабочее освещение. Рабочее освещение включается и

выключается вместе с дальним светом.

Нажата нижняя часть переключателя = рабочее освещение

выключено.

4. Заднее рабочее освещение (дополнительное

оборудование)

ВНИМАНИЕ!

При движении по дорогам общего пользования рабочее

освещение должно быть выключено.

Переключатель имеет три положения и служит для

управления задним рабочим освещением, расположенным

на крыльях моторной секции.

Нажата верхняя часть переключателя = рабочее освещение

включено.

Переключатель в среднем положении = автоматическое

рабочее освещение.

В зависимости от выбранного значения (см. подраздел

«Настройка автоматического заднего рабочего освещения»

в разделе «Настройки» на стр. 63) рабочее освещение

включается и выключается автоматически.

Нажата нижняя часть переключателя = рабочее освещение

выключено.

5. Вращающийся проблесковый маячок

(дополнительное оборудование)

Нажата верхняя часть переключателя = вращающийся

проблесковый маячок включен, см. также раздел 141.

Нажата нижняя часть переключателя = вращающийся

проблесковый маячок выключен.

Контрольная лампа на центральной приборной панели (см.

раздел Центральная приборная панель, стр. 43) указывает

на то, что вращающийся проблесковый маячок включен.

6. Регулятор яркости

Регулирует интенсивность подсветки символов на

переключателях, центральной приборной панели и

информационном дисплее (панели дисплея), символов

возле переключателя передач, а также рычага погрузки и

разгрузки. Не оказывает воздействия на подсвечиваемые

символы на переключателе сигнала аварийной остановки и

V1150178

на зеленую лампу на переключателях, указывающую, что

соответствующий переключатель включен.

Панели приборов

Левая приборная панель

Выключатель, верхнее положение = увеличение

интенсивности подсветки.

Выключатель, нижнее положение = уменьшение

интенсивности подсветки.

ВНИМАНИЕ!

Лампы символов на переключателях и т. п. включаются

только при включенных фарах или рабочем освещении.

7. Электрообогреваемые зеркала заднего вида

(дополнительное оборудование)

Нажата верхняя часть переключателя = обогрев включен.

Нажата верхняя часть переключателя = обогрев выключен.

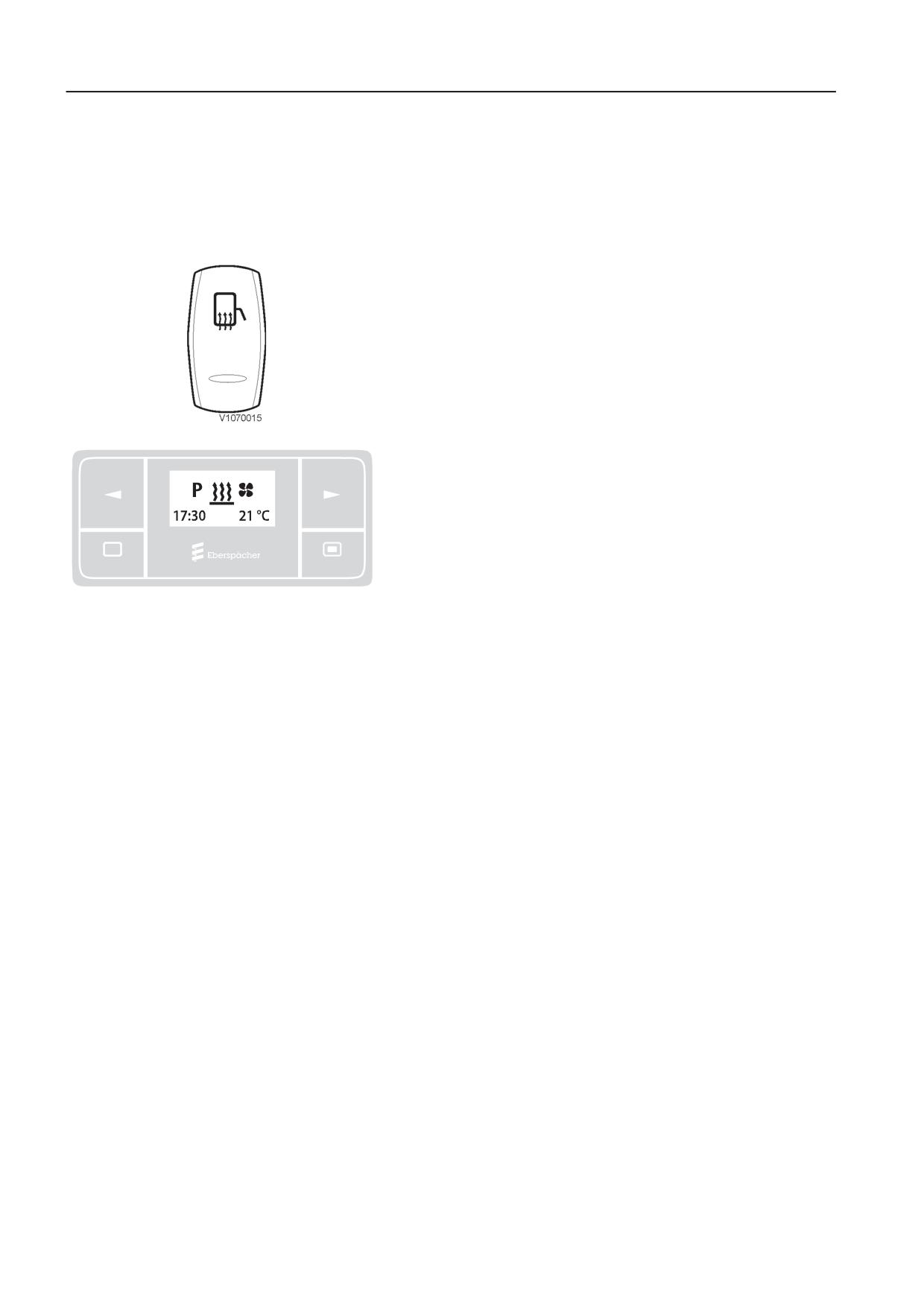

8. Функция таймера для обогревателя двигателя и

кабины (дополнительное оборудование)

Функция таймера для обогревателя двигателя и кабины

используется для включения обогревателя двигателя и

кабины, работающего на дизельном топливе. Обогрев можно

включить непосредственно или путем установки времени

включения по таймеру.

Подробную информацию о функции таймера обогревателя

V1162214

двигателя и кабины см. на стр. 109.

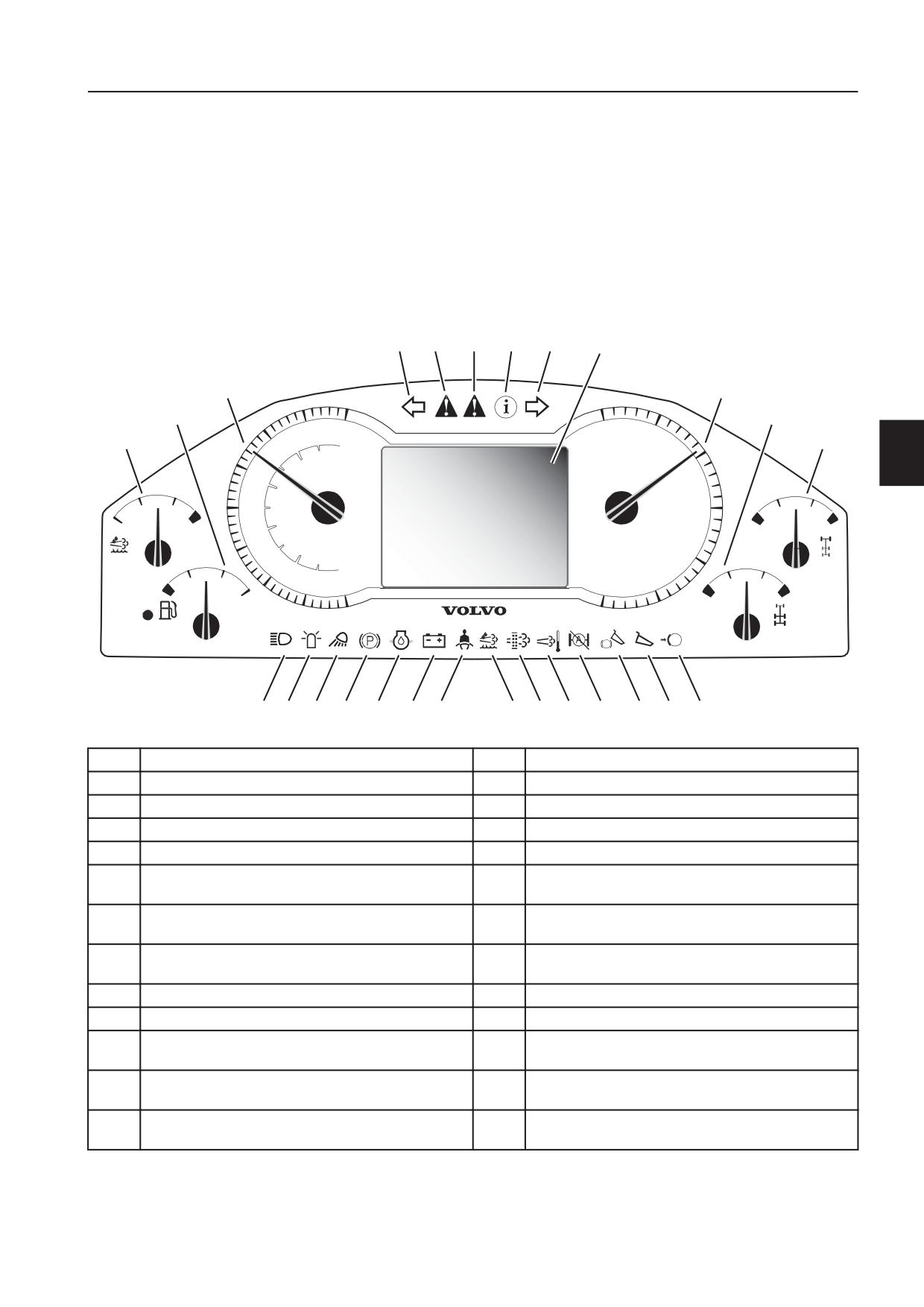

Панели приборов

Панель приборов, центральная

При запуске все контрольные лампы включаются на

несколько секунд. Если какая-либо из этих контрольных ламп

не включилась при повороте ключа зажигания в положение

(1), лампа неисправна или произошел сбой электросистемы.

Об устранении неисправности необходимо позаботиться до

запуска.

r/min x 100

mph

km/h

10 11

12 13 14

V1131632

Дальний свет (синий)

Включен рабочий тормоз (зеленый)

Вращающийся проблесковый маячок (желтый)

Уровень жидкости AdBlue®/DEF

Не используется

Уровень топлива

Стояночный тормоз (красный)

Спидометр

Низкое давление моторного масла (красный)

Указатель поворота, левый (зеленый)

Неисправность подзарядки (красный)

Главный предупреждающий световой сигнал

(красный)

Предупреждающий сигнал о непристегнутом

Главный предупреждающий световой сигнал

ремне безопасности (красный)

(желтый)

Общее предупреждение о жидкости AdBlue®/DEF

Главный предупреждающий световой сигнал

(желтый)

(зеленый)

Не используется

Указатель поворота, правый (зеленый)

Не используется

Блок информационного дисплея

ATC (автоматическое управление тягой)

Тахометр

выключено (желтый)

Тормоз погрузки и разгрузки (желтый)

Давление в гидроаккумуляторе контура

тормозной системы грузовой секции

Грузовой кузов поднят (красный)

Давление в гидроаккумуляторе контура

тормозной системы моторной секции

Панели приборов

Панель приборов, центральная

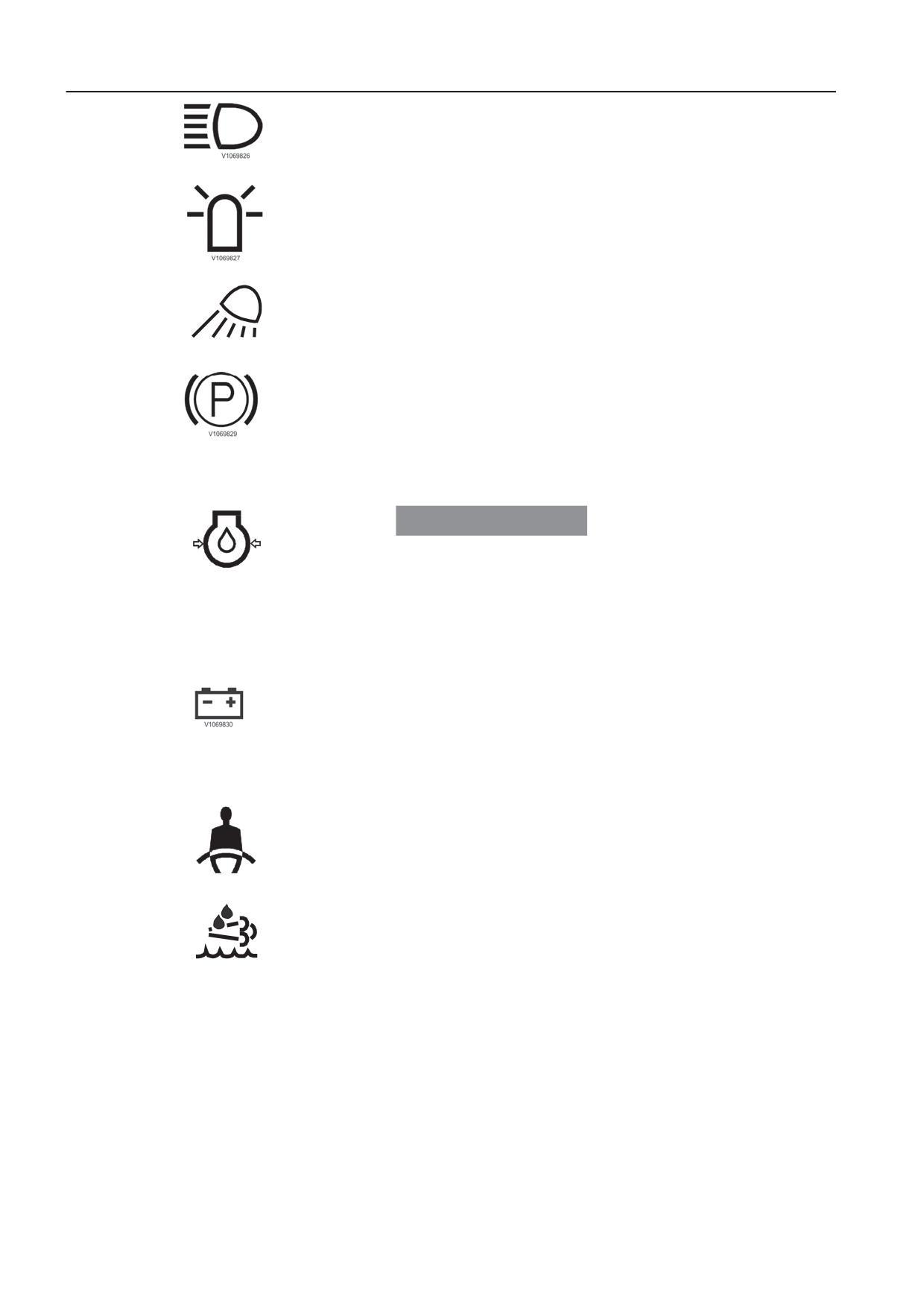

1 Дальний свет

Индикатор светится, если включен дальний свет фар, см.

раздел 97.

2 Вращающийся проблесковый маячок

(дополнительное оборудование)

Индикатор светится, если включен вращающийся

проблесковый маячок. См. раздел 141.

3 Не используется

V1131638

4 Стояночный тормоз включен

Светится, если используется стояночный тормоз.

5 Низкое давление моторного масла

УВЕДОМЛЕНИЕ

Риск повреждений машины.

Предупреждающая лампа на приборной панели и звуковой

V1091766

сигнал сигнализируют о серьезной неисправности.

Немедленно остановите двигатель и выясните причину

подачи сигнала.

Индикатор светится, когда давление моторного масла

слишком низкое.

6 Неисправность подзарядки

Светится, если генератор переменного тока не подает

зарядное напряжение. Если индикатор светится во время

работы, причина должна быть устранена; в противном

случае аккумуляторные батареи могут быть повреждены.

7 Предупреждающий сигнал о непристегнутом

ремне безопасности

Светится, если двигатель работает, а водитель сидит на

V1091797

сиденье оператора с непристегнутым ремнем безопасности.

8 Общее предупреждение по жидкости

AdBlue®/DEF (только для машин с двигателями

D11L)

V1126376

Если уровень, качество или измерение, связанные с

жидкостью AdBlue®/DEF, неправильные, индикатор

постоянно светится или мигает.

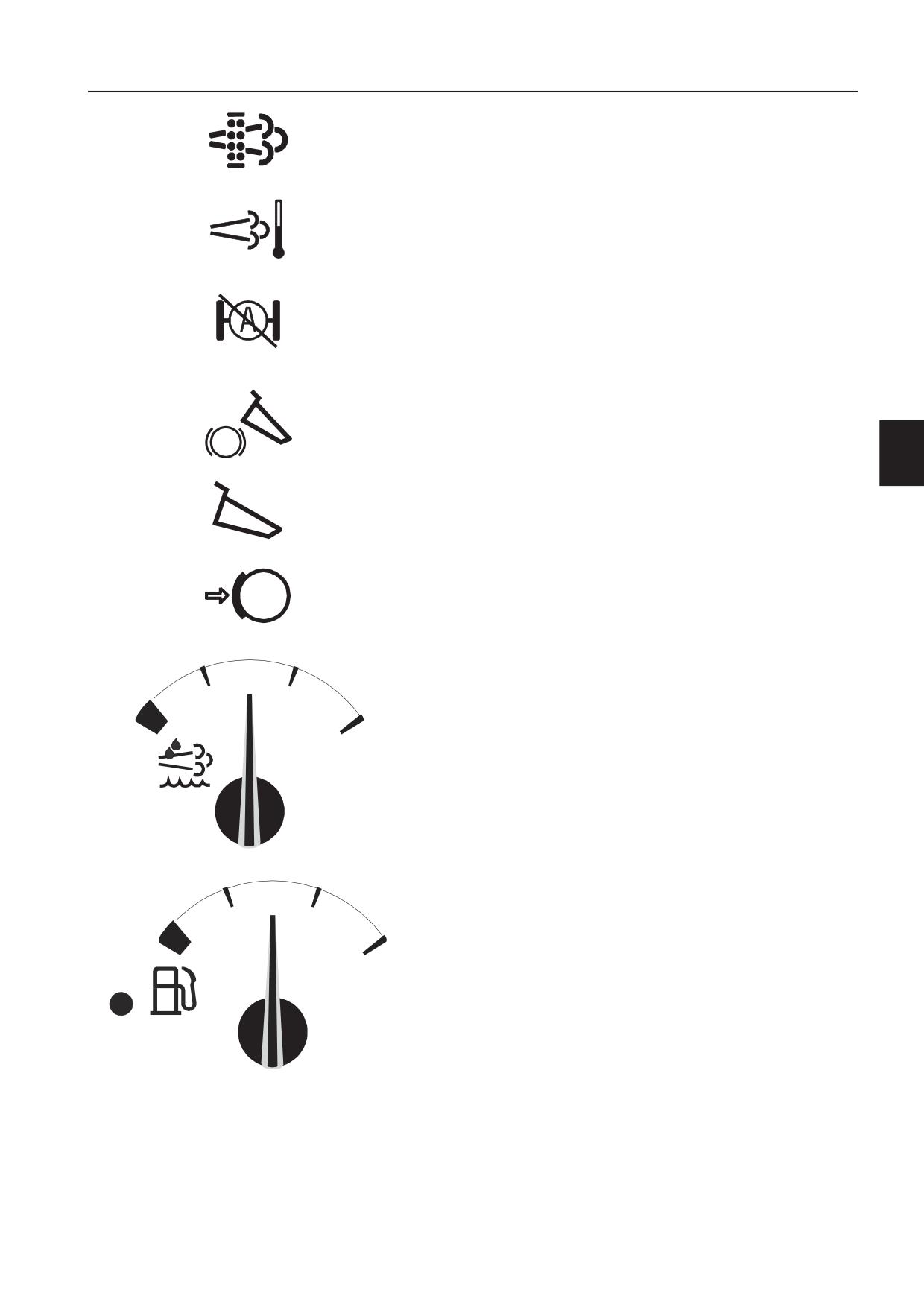

Панели приборов

Панель приборов, центральная

9 Не используется

V1091801

10 Не используется

V1091802

11 ATC (автоматическое управление тягой)

выключено

Индикатор светится, когда функция ATC (автоматическое

V1091805

управление тягой) деактивирована.

12 Тормоз погрузки и разгрузки

Индикатор светится, когда включается тормоз погрузки и

разгрузки, см. раздел 156.

V1091764

13 Поднятый кузов

Светится при поднятии грузового кузова.

V1091765

14 Включен стояночный тормоз

V1091810

15 Уровень жидкости AdBlue®/DEF (только для

машин с двигателями D11L)

Показывает уровень жидкости AdBlue®/DEF в емкости. Когда

стрелка указателя входит в красную зону, оставшегося

количества жидкости AdBlue®/DEF хватит примерно на час

нормальной работы.

V11131723

16 Уровень топлива

Показывает уровень топлива в баке. Когда стрелка

измерителя попадает в красную зону, загорается лампа

слева от указателя. При этом объема оставшегося топлива

хватит примерно на один час нормальной работы.

V1091824

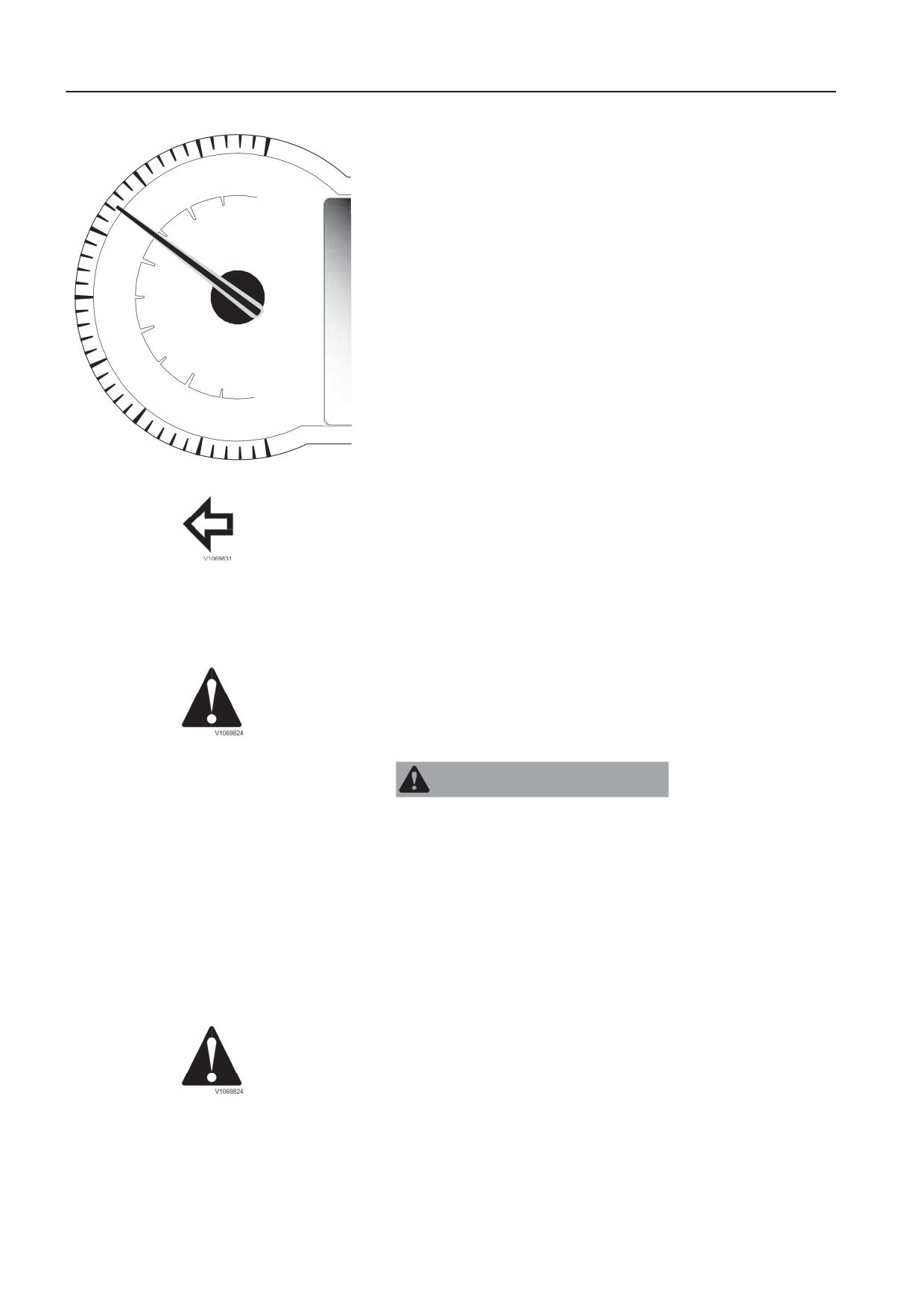

Панели приборов

Панель приборов, центральная

17 Спидометр

Спидометр показывает текущую скорость относительно

земли. Он проградуирован в диапазоне от 0 до 80 км/ч (0-50

миль/ч).

mph

km/h

V1091834

18 Указатель поворота, левый

Контрольная лампа отображает указатель поворота влево.

Лампа мигает при перемещении рычага вниз, см. раздел

Органы управления в разделе 97.

В случае неисправности лампы указателя поворота на блоке

информационного дисплея отображается предупреждение

для оператора, см. раздел Блок информационного дисплея

на стр. 49.

19 Сигнал тревоги - главный предупреждающий

световой сигнал, красный

Если лампа мигает во время работы:

ПРЕДУПРЕЖДЕНИЕ

Опасность тяжелой травмы.

Неисправность может привести к потерю контроля над

машиной, аварии и тяжелой травме.

Предупреждающая лампа в сочетании со звуковым сигналом

говорит о серьезной неисправности. Немедленно остановите

двигатель и выясните причину подачи сигнала.

В дополнение к включенной контрольной лампе появляется

сигнал тревоги на блоке информационного дисплея. Сигнал

тревоги добавляется в список сообщений, и звучит звуковой

сигнал, пока неисправность не будет устранена.

См. раздел Сигналы тревоги в разделе 74.

20 Сигнал тревоги - главный предупреждающий

световой сигнал, желтый

Включается в случае ненормального режима. В дополнение

к включенной контрольной лампе на блоке информационного

дисплея появляется сигнал тревоги, сигнал тревоги

добавляется в перечень сообщений, и четыре раза звучит

короткий звуковой сигнал. Меры по устранению

неисправности зависят от затронутой функции. Проведите

осмотр при ближайшей остановке, чтобы установить

причину, см. раздел 77.

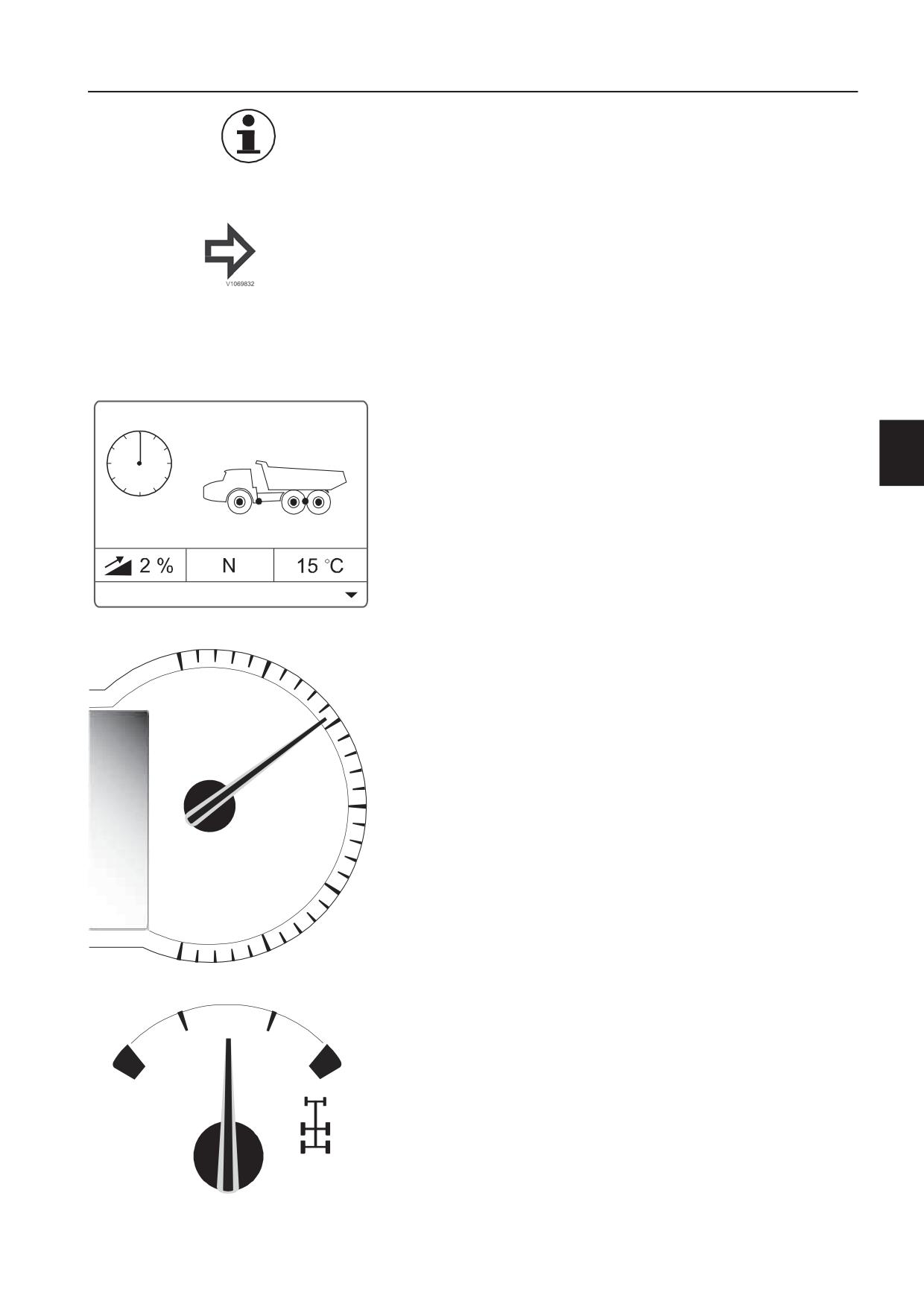

Панели приборов

Панель приборов, центральная

21 Информационный символ, зеленый

Сообщает о каких-либо отклонениях. На блоке

V1091874

информационного дисплея появляется сигнал тревоги,

четыре раза звучит короткий звуковой сигнал. См. раздел

Сигналы тревоги в разделе 83.

22 Указатель поворота, правый

Контрольная лампа отображает указатель поворота вправо.

Лампа мигает при перемещении рычага вверх, см. раздел

Органы управления в разделе 97.

В случае неисправности лампы указателя поворота на блоке

информационного дисплея отображается предупреждение

для оператора, см. раздел Блок информационного дисплея

на стр. 49.

23 Блок информационного дисплея

В дополнение к предупреждающим сообщениям на блоке

дисплея также отображается последовательность запуска,

рабочая информация и настройки. См. раздел Блок

дисплея , который начинается на стр. 49.

V1091877

24 Тахометр

Тахометр показывает текущее число оборотов двигателя (об/

мин). Градуировка выполнена от 0 до 3000 об/мин (30

обозначает 30 x 100 об/мин, то есть 3000 об/мин).

r/min x 100

V1091878

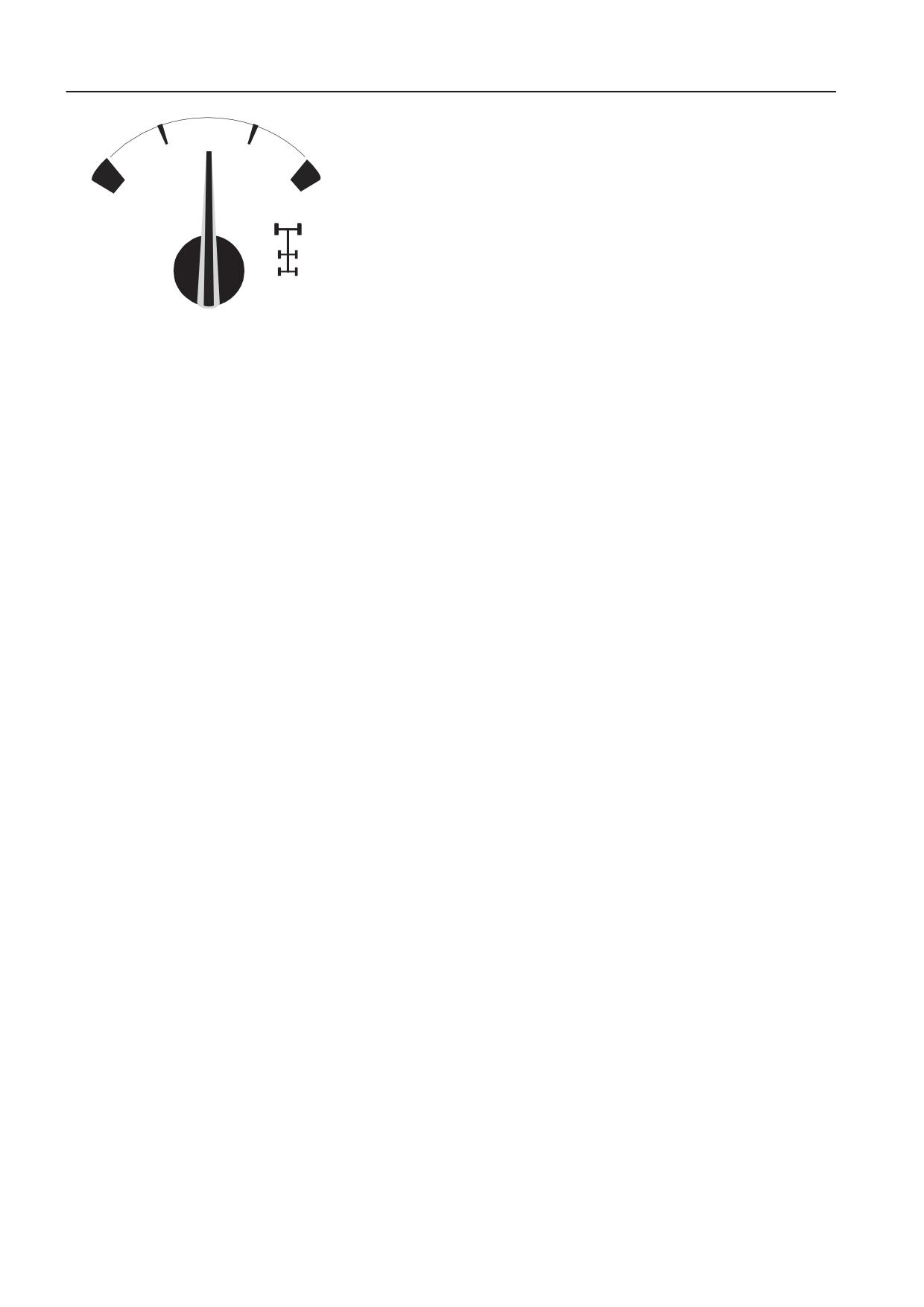

25 Давление в гидроаккумуляторе контура

тормозной системы грузовой секции

Показывает тормозное давление гидроаккумулятора в

контуре тормозной системы грузовой секции.

V1091887

Панели приборов

Блок дисплея

Блок информационного дисплея, расположенный на

центральной приборной панели, показывает

последовательность запуска, информацию о компонентах,

оперативную информацию, экранные рисунки тревоги и

сообщения транспортного средства.

V1092158

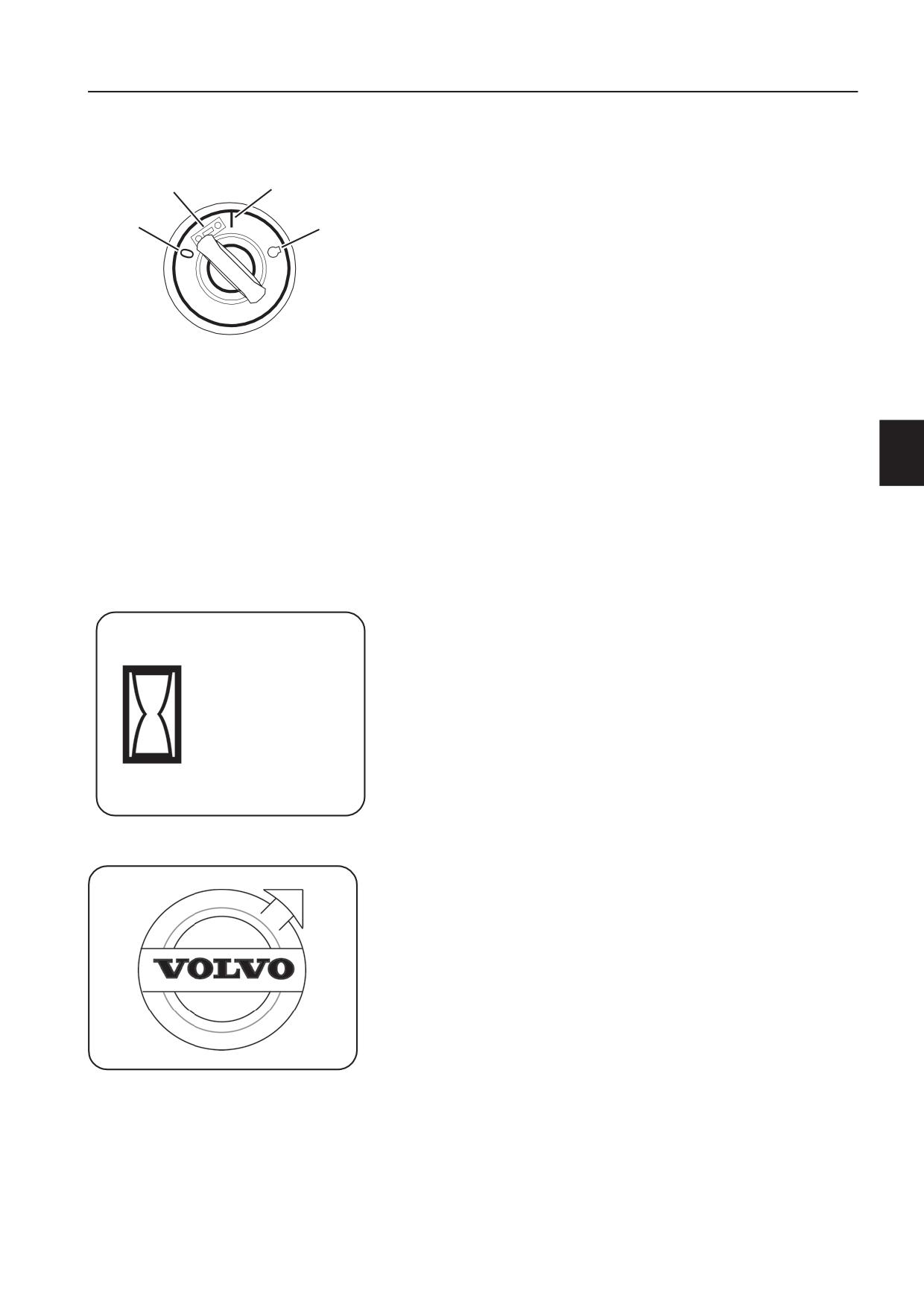

Зажигание

Положение выключения

Положение «Радио»

Рабочее положение

Положение запуска

В положении «0» выключатель аккумуляторной

батареи отключается (после определенной

задержки). Он включен в положениях R, 1 и 2.

При запуске электронного оборудования

Исходное окно

При повороте ключа зажигания из положения 0 в

положение R выключатель аккумуляторной батареи машины

(главный выключатель) включает электропитание и на блоке

информационного дисплея в течение трех минут

отображается экран с общим временем работы машины.

00230 h

V1092340

Время работы машины

При повороте ключа зажигания в положение 1 запускается

электронное оборудование и проводится проверка

контрольных ламп. На блоке информационного дисплея

отображается экран запуска с вращающимся логотипом

Volvo.

Это занимает несколько секунд. После этого электрические

приборы готовы к запуску двигателя и можно повернуть ключ

зажигания в положение запуска (положение 2).

V1092812

Логотип Volvo

Volvo A25G/A30G сочлененные самосвалы. Руководство оператора (2018 год) - часть 1
