ЭЛЕКТРИЧЕСКИЙ ПОГРУЗЧИК
FG1O/15/18-20

FG1SH/18H-20

FD10/15/18-20

FG20/2S-16

FG20H/2SH/30/3SA-16

FG20N/25N/30N-16

FD20/2S/30-16

FD20H/2SH/30H/35A-16

FD20N/2SN/30N-16
 ВНИМАНИЕ

Неосторожная эксплуатация данного погрузчика может привести к серьезным травмам или летальному исходу. Оператору и персонал по обслуживанию должны прочесть настоящее руководство и убедиться в понимании его содержания перед началом эксплуатации, проверки либо проведения операций по обслуживанию данного погрузчика. Данное руководство необходимо держать в непосредственной близости от погрузчика для справки; его должны периодически просматривать операторы, а также специалисты по обслуживанию, которые контактируют с погрузчиком.






1. ВВЕДЕНИЕ

1.1 ОБ ЭТОМ РУКОВОДСТВЕ

В настоящем руководстве описан порядок работы, осмотра и технического обслуживания данного погрузчика, а также приведены обязательные для исполнения правила техники безопасности.

Некоторые действия при эксплуатации и техническом обслуживании погрузчика могут стать причиной серьезного несчастного случая, если не будут выполняться так, как описано в настоящем руководстве.
А осторожно
В настоящем руководстве даны указания по технике безопасности при эксплуатации, осмотре и техническом обслуживании данного автопогрузчика. Несоблюдение этих указаний может привести к серьезной травме или повреждению погрузчика.

Перед эксплуатацией, осмотром или техническим обслуживанием погрузчика операторы и обслуживающий персонал должны выполнить следующие требования.

Для безопасного управления погрузчиком операторы должны полностью понимать настоящее руководство.

• Внимательно прочтите и изучите настоящее руководство.

• Убедитесь в том, что вы полностью понимаете инструкции и указания по технике безопасности, приведенные в руководстве.

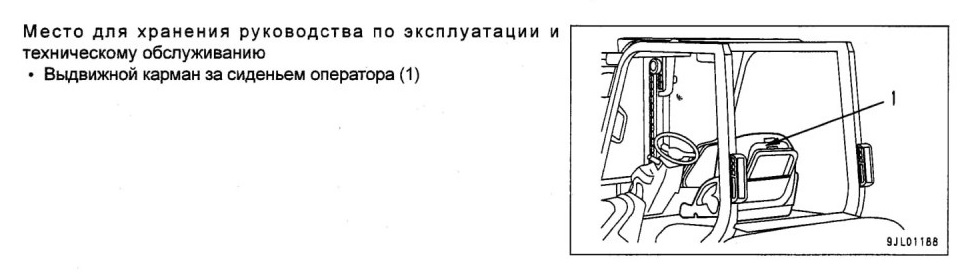

Храните руководство в предназначенном для него месте, как показано ниже, чтобы при необходимости все заинтересованные лица имели к нему доступ.

В случае утраты руководства или ухудшения его состояния настолько, что им невозможно пользоваться, закажите новое руководство у дистрибьютора / дилера компании Komatsu Forklift.

При передаче погрузчика другому владельцу не забудьте приложить настоящее руководство.

В данном руководстве могут не быть отражены отдельные усовершенствования конструкции, постоянно проводимые компанией. За последней имеющейся информации по вашему погрузчику, или по любым вопросам, касающимся сведений, приведенной в данном руководстве, проконсультируйтесь в компании Komatsu Forklift или у дистрибьютора / дилера компании Komatsu Forklift.





1.2 В ЦЕЛЯХ ВАШЕЙ БЕЗОПАСНОСТИ

В целях вашей безопасности информация о возможных опасностях и о том, как их избежать, приведена в данном руководстве и на предупреждающих табличках, закрепленных на автопогрузчике.

1.2.1 СИГНАЛЬНЫЕ СЛОВА

Следующие сигнальные слова указывают на возможные опасности, которые могут стать причиной травмы.

В зависимости от степени возможной опасности для данного погрузчика в данном руководстве используются следующие сигнальные слова.

Сигнальное слово ОСТОРОЖНО указывает на потенциальные виды опасности, которые в случае несоблюдения инструкций могут стать причиной тяжелого травмирования или смерти людей.

Сигнальное слово ВНИМАНИЕ указывает на потенциальные виды опасности, которые в случае несоблюдения инструкций могут стать причиной травмирования людей.

Пример предупреждающего сообщения с использованием сигнального слова
Запрещается открывать пробку радиатора сразу после остановки двигателя • высокая температура охлаждающей жидкости. Пар или кипящая охлаждающая жидкость, выходящие из радиатора, могут причинить ожоги. Откручивайте пробку радиатора после остывания двигателя, медленно поворачивая ее, чтобы стравить избыточное давление.
Другие сигнальные слова

Кроме указанных сигнальных слов в руководстве используются сигнальные слова, указывающие на необходимые меры предосторожности, а также на полезную информацию.

ВНИМАНИЕ.......При неправильном обращении возможно повреждение погрузчика или сокращение

его срока службы.

ПРИМЕЧАНИЯ----Полезная информация





1.2.2 УКАЗАТЕЛИ БЕЗОПАСНОСТИ
Указатели безопасности используютв различных местах на автопогрузчике для обозначения возможных опасностей для персонала во время эксплуатации, осмотров и технического обслуживания. На данном автопогрузчике используются текстовые и иллюстративные указатели безопасности.

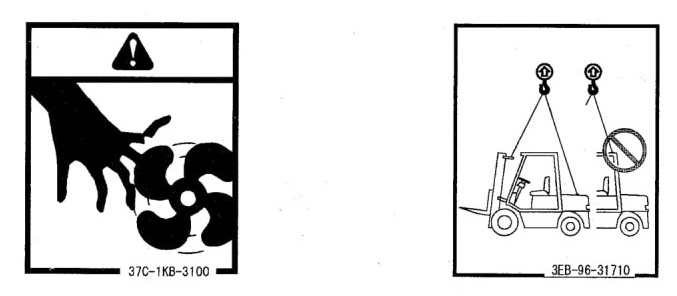

ПРИМЕР ИЛЛЮСТРАТИВНОГО УКАЗАТЕЛЯ БЕЗОПАСНОСТИ
Иллюстративные указатели безопасности указывают на те же опасности, обозначенные сигнальными словами. Иллюстрации используются для этих указателей безопасности, чтобы наглядно предупредить операторов и обслуживающий персонал о существовании опасности и ее виде.

Кроме того, имеются иллюстративные указатели, которые запрещают те или иные действия, а также указатели, соответствующие международным стандартам.



Тем не менее компания Komatsu Forklift не может предусмотреть все ситуации, в которые могут попасть пользователи. Поэтому меры предосторожности, указанные в настоящем руководстве, могут не включать все возможные меры безопасности.

При выполнении действий или операций, которые явно не рекомендованы или разрешены в настоящем руководстве, ответственность за обеспечение безопасности лежит на вас.

Пояснения, числовые данные и иллюстрации, приведенные в настоящем руководстве, основаны на информации, имеющейся на момент его публикации. Постоянные усовершенствования конструкции данного автопогрузчика могут не найти отражения в настоящем руководстве

За последней имеющейся информацией по вашему погрузчику, или по любым вопросам, касающимся сведений, приведенной в данном руководстве, обращайтесь в компанию Komatsu Forklif} или к дистрибьютору / дилеру компании Komatsu Forklift.





1.3 МОДЕЛЬ И СЕРИЙНЫЙ НОМЕР

Настоящее руководство по эксплуатации и техническому обслуживанию относится к следующим погрузчикам.





1.5 ЕДИНИЦЫ ИЗМЕРЕНИЯ

В настоящем руководстве используется международная система единиц (СИ).

Для справки в скобках {} также приведены значения в широко используемой "гравитационной” системе единиц (системе единиц с основными величинами: масса, длина, время).


1.6 КВАЛИФИКАЦИЯ ОПЕРАТОРОВ
А осторожно
К управлению автопогрузчиком допускается только обученный и квалифицированный персонал . Управление автопогрузчиком лицами, не имеющими надлежащей квалификации, может стать причиной серьезной травмы или смертельного исхода.


1.7 ОБКАТКА НОВОГО ПОГРУЗЧИКА

1.7.1 ОБКАТКА НОВОГО ПОГРУЗЧИКА

Перед отгрузкой ваш погрузчик Komatsu Forklift был полностью отрегулирован и испытан. Тем не менее, в течение первого месяца эксплуатации (200 рабочих часов) следует эксплуатировать погрузчик в щадящем режиме.

Эксплуатация погрузчика в тяжелом режиме в течение ее начального периода может неблагоприятно повлиять на его рабочие характеристики и привести к сокращению его срока службы.

'Обкатку погрузчика следует производить, соблюдая следующие меры предосторожности.

• После запуска двигателя дайте ему поработать в течение 5 минут на холостом ходу.

• Не работайте с тяжелыми грузами или на высоких скоростях.

• Избегайте резких ускорений, торможений и крутых поворотов.


1.7.2 ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ НОВОГО ПОГРУЗЧИКА

На новом погрузчике через один месяц после начала эксплуатации или после первых 200 рабочих часов следует выполнить следующие операции: Замена масла и очистка фильтров, подтяжка болтов и гаек. Предоставьте обслуживание вашего погрузчика дистрибьютору / дилеру компании Komatsu Forklift.
1.8 ГАРАНТИЯ И ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ

1.8.1 ДЕТАЛИ, ПОДЛЕЖАЩИЕ ПЕРИОДИЧЕСКОЙ ЗАМЕНЕ

Детали, иные, чем предписаны законом, компания Komatsu Forklift обозначает как "детали, подлежащие периодической замене". Ухудшение состояния таких деталей с течением времени неизбежно, однако оно является критичным для обеспечения безопасности, и, следовательно, их следует периодически заменять. Замену этих деталей следует производить с предписанной периодичностью независимо от их внешнего вида. Периодическую замену деталей, важных для обеспечения безопасности, см в разделе "4.15 ПЕРИОДИЧЕСКАЯ ЗАМЕНА ДЕТАЛЕЙ, ИМЕЮЩИХ БОЛЬШОЕ ЗНАЧЕНИЕ ДЛЯ БЕЗОПАСНОСТИ (СТР. 4-49)".


1.8.2 ПРИМЕНЕНИЕ ФИРМЕННЫХ ДЕТАЛЕЙ И МАСЕЛ KOMATSU FORKLIFT

На любые проблемы, вызванные применением деталей, не являющихся фирменными деталями Komatsu Forklift (включая масла), гарантийные обязательства не распространяются.













СОДЕРЖАНИЕ

1. ВВЕДЕНИЕ------------------------------------------------------------------------------------------------1-2

1.1 ОБ ЭТОМ РУКОВОДСТВЕ------------------------------------------------1 -2

1.2 В ЦЕЛЯХ ВАШЕЙ БЕЗОПАСНОСТИ-----------------------------------------1-3

1.2.1 СИГНАЛЬНЫЕ СЛОВА--------------------------------------------------1-3

1.2.2 УКАЗАТЕЛИ БЕЗОПАСНОСТИ---------------------------------1-4

1.3 МОДЕЛЬ И СЕРИЙНЫЙ НОМЕР------------------------------------------------------1-5

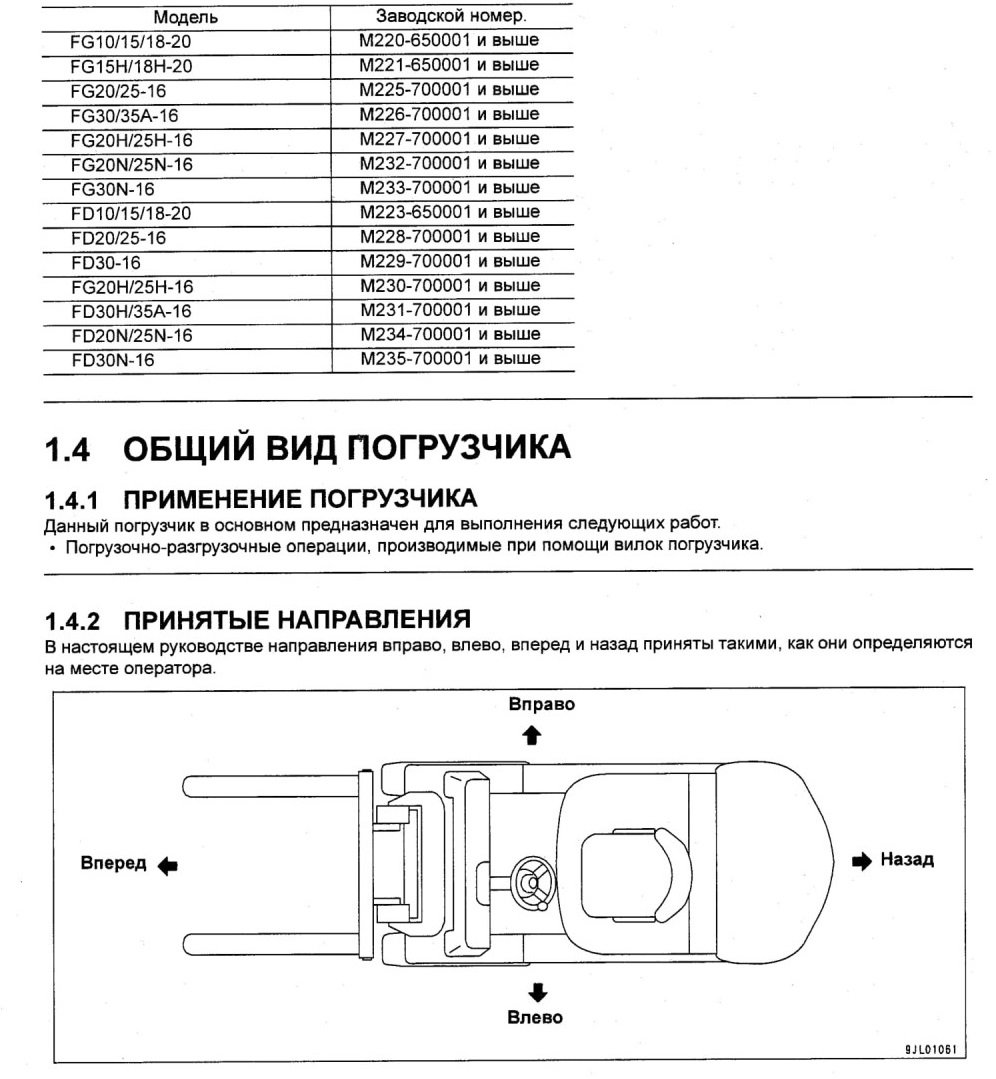

1.4 ОБЩИЙ ВИД ПОГРУЗЧИКА---------------------------------------------------1-5

1.4.1 ПРИМЕНЕНИЕ ПОГРУЗЧИКА----------------------------------------------------1-5

1.4.2 ПРИНЯТЫЕ НАПРАВЛЕНИЯ-----------------------------------------------1-5

1.5 ЕДИНИЦЫ ИЗМЕРЕНИЯ-----------------------------------------------------------1-6

1.6 КВАЛИФИКАЦИЯ ОПЕРАТОРОВ--------------------------------------------1-6

1.7 ОБКАТКА НОВОГО ПОГРУЗЧИКА-------------------------------------1-6

1.7.1 ОБКАТКА НОВОГО ПОГРУЗЧИКА-------------------------------------1-6

1.7.2 ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ НОВОГО ПОГРУЗЧИКА-----------------------1-6

1.8 ГАРАНТИЯ И ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ-----------------------------------1-6

1.8.1 ДЕТАЛИ, ПОДЛЕЖАЩИЕ ПЕРИОДИЧЕСКОЙ ЗАМЕНЕ--------------------------1-6

1.8.2 ПРИМЕНЕНИЕ ФИРМЕННЫХ ДЕТАЛЕЙ И МАСЕЛ KOMATSU FORKLIFT----------1 -6

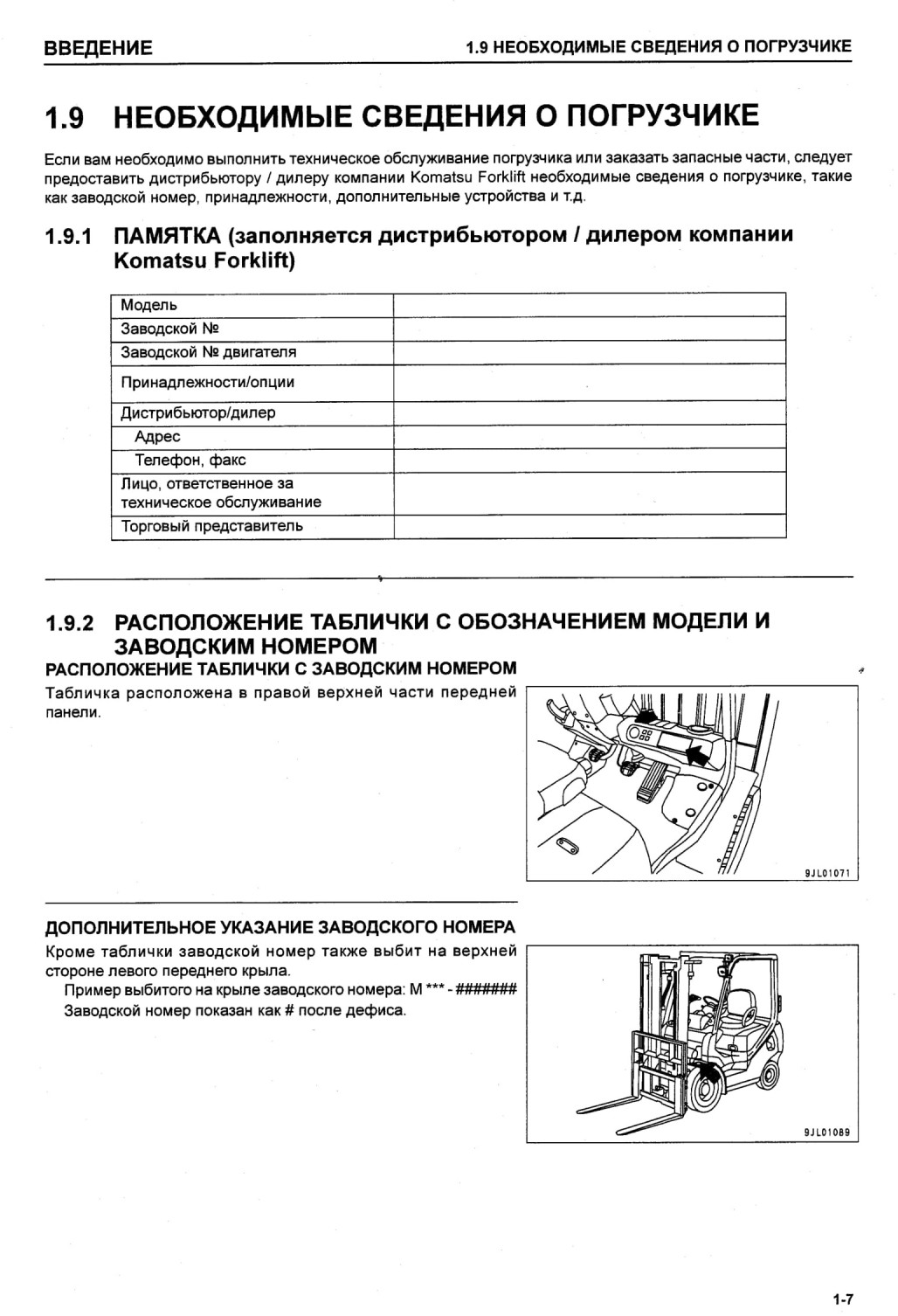

1.9 НЕОБХОДИМЫЕ СВЕДЕНИЯ О ПОГРУЗЧИКЕ---------------------------------------1-7

1.9.1 ПАМЯТКА (заполняется дистрибьютором / дилером компании Komatsu Forklift)----------1-7

1.9.2 РАСПОЛОЖЕНИЕ ТАБЛИЧКИ С ОБОЗНАЧЕНИЕМ МОДЕЛИ

И ЗАВОДСКИМ НОМЕРОМ--------------------------------------------1-7

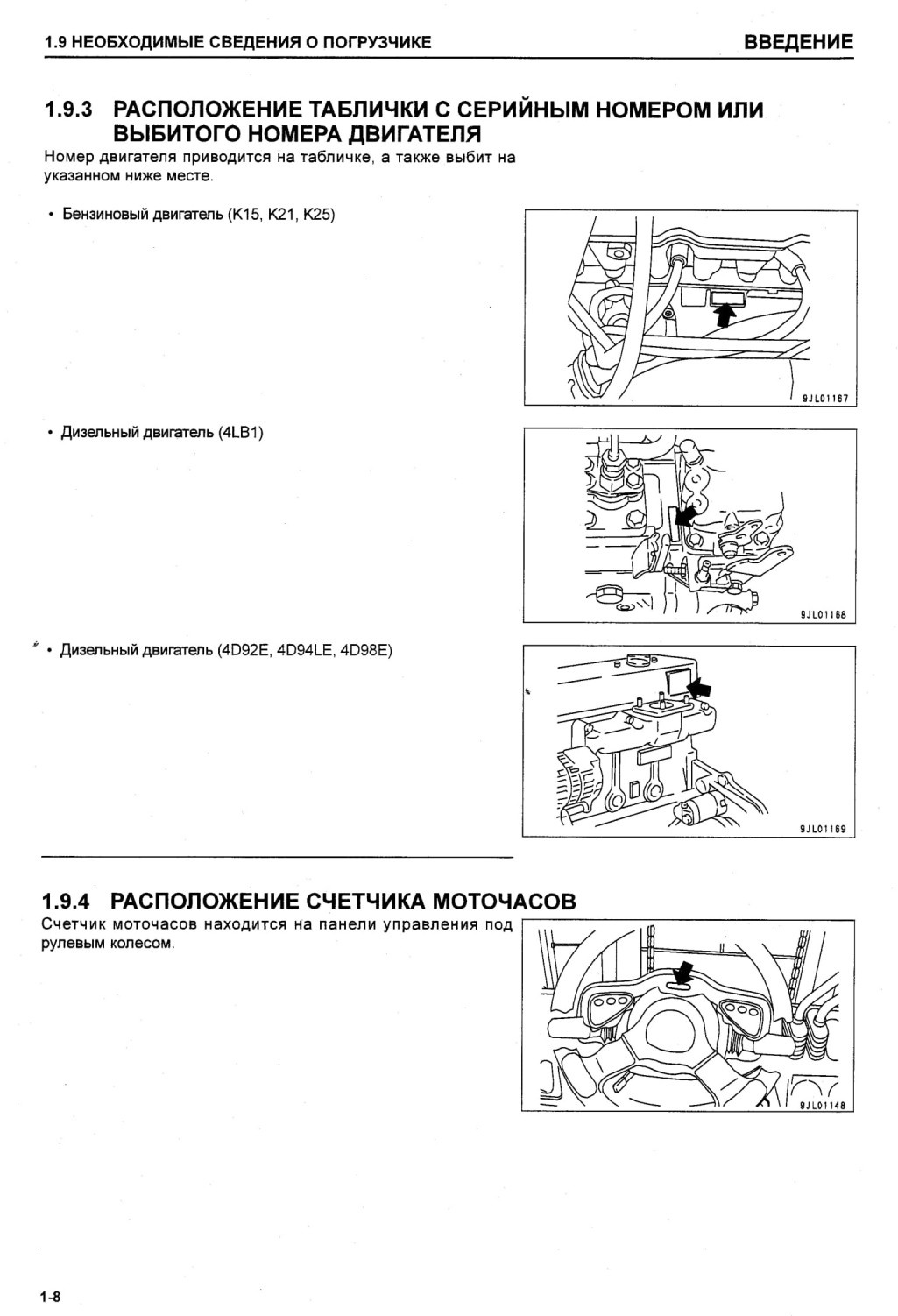

1.9.3 РАСПОЛОЖЕНИЕ ТАБЛИЧКИ С СЕРИЙНЫМ НОМЕРОМ ИЛИ ВЫБИТОГО

НОМЕРА ДВИГАТЕЛЯ------------------------------------------------------1-8,

1.9.4 РАСПОЛОЖЕНИЕ СЧЕТЧИКА МОТОЧАСОВ-----------------------------------1-8

СОДЕРЖАНИЕ-----------------------------------------------------------1-9

2. БЕЗОПАСНОСТЬ -----------------------------------------------------------------------------------2-2

2.1 ПРЕДУПРЕЖДАЮЩИЕ НАКЛЕЙКИ-----------------------------------------------------2-2

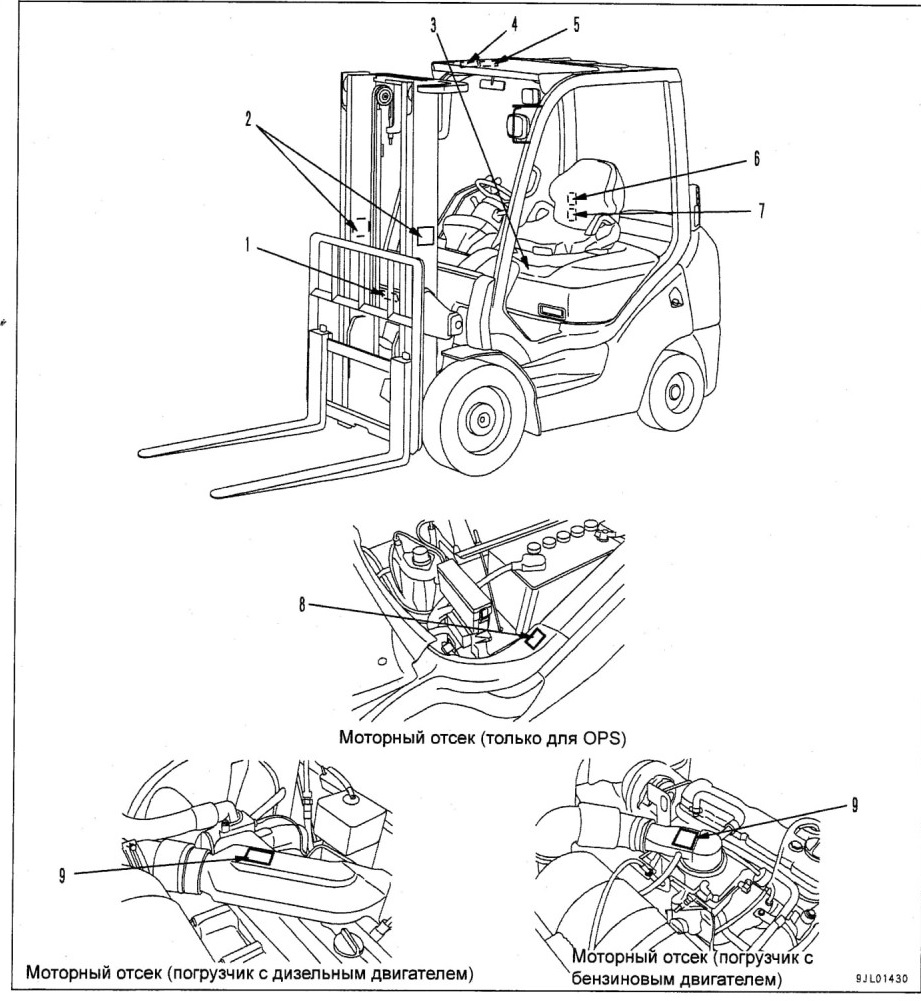

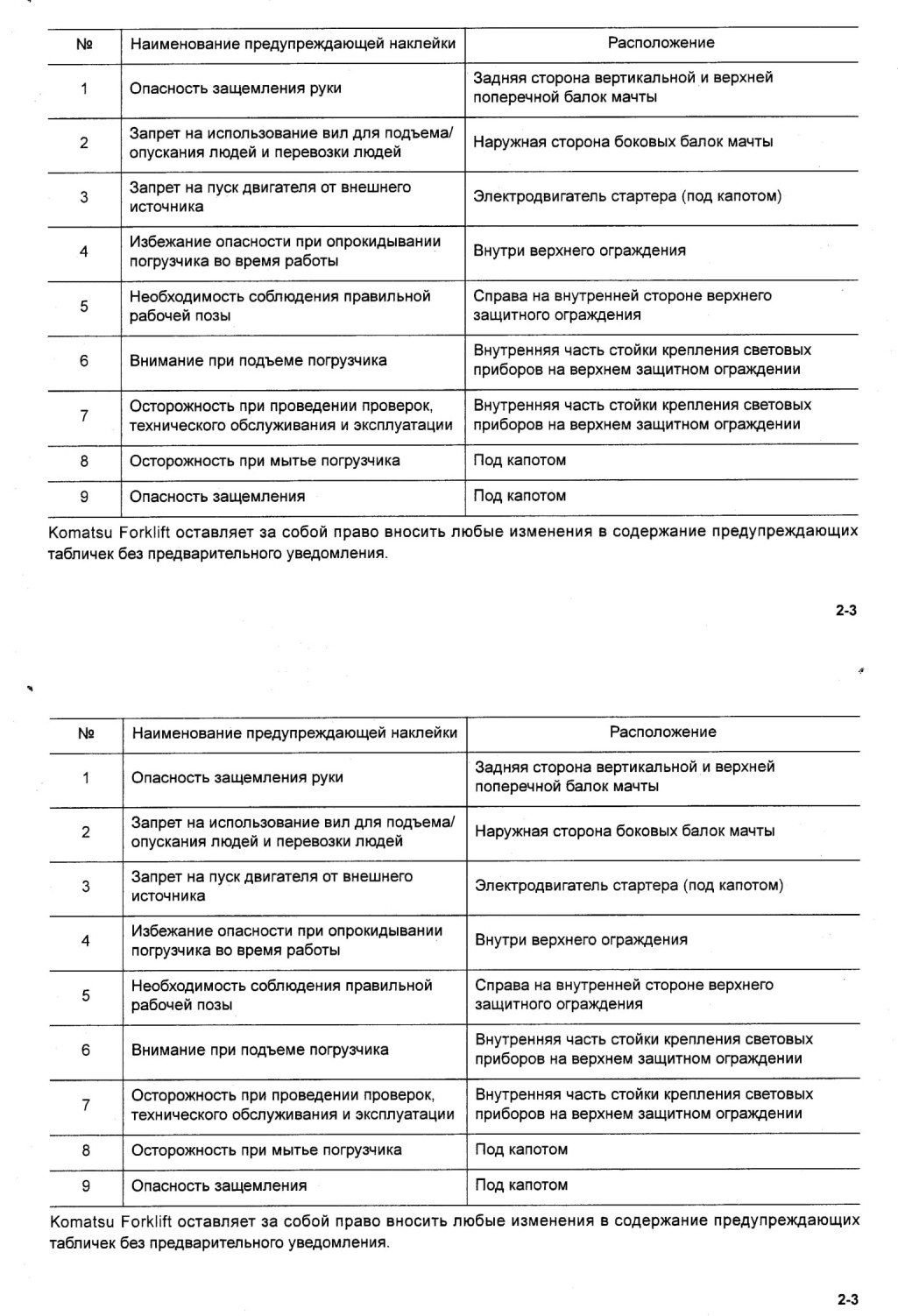

2.1.1 СХЕМА РАСПОЛОЖЕНИЯ ПРЕДУПРЕЖДАЮЩИХ ТАБЛИЧЕК----------------------2-2

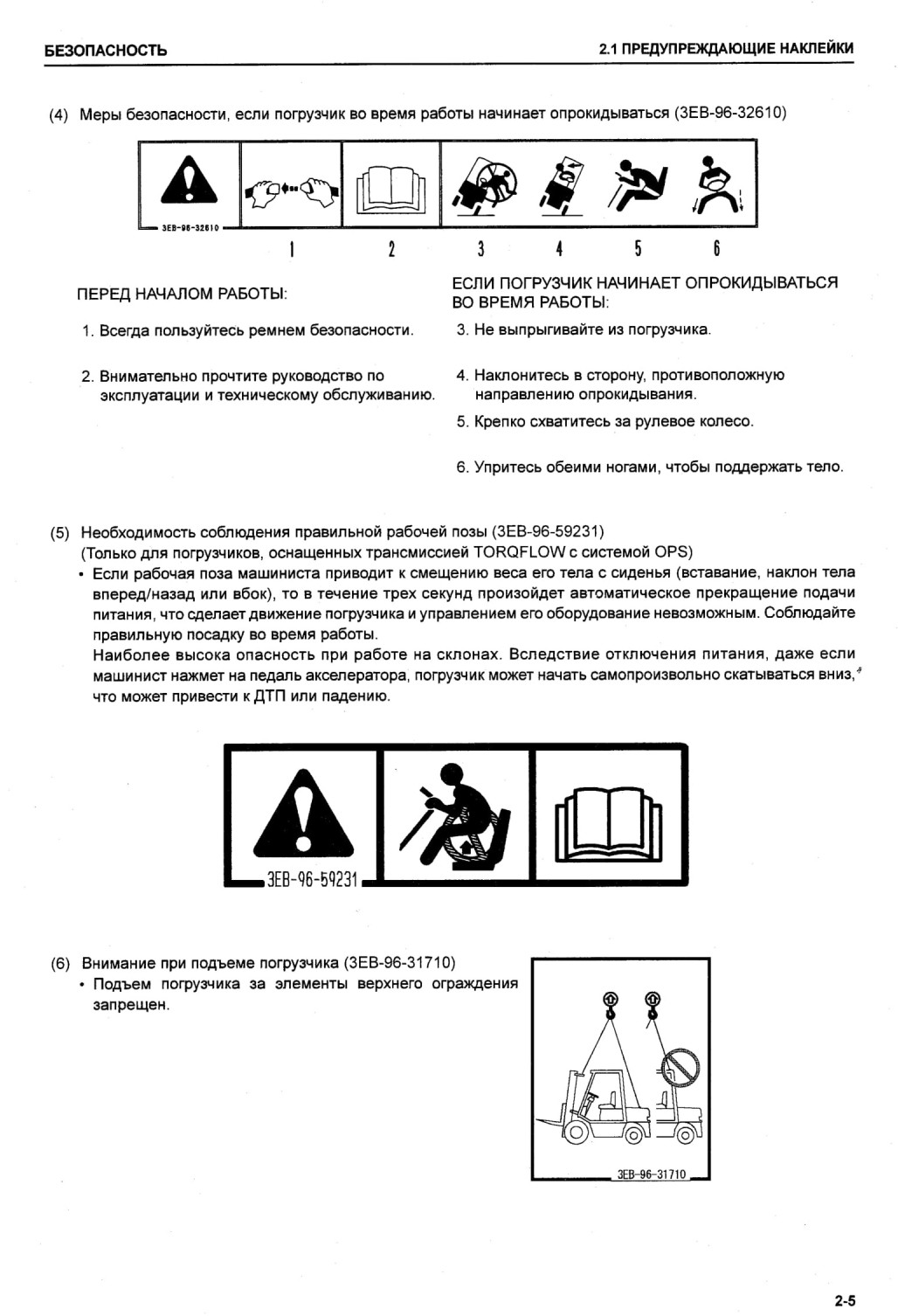

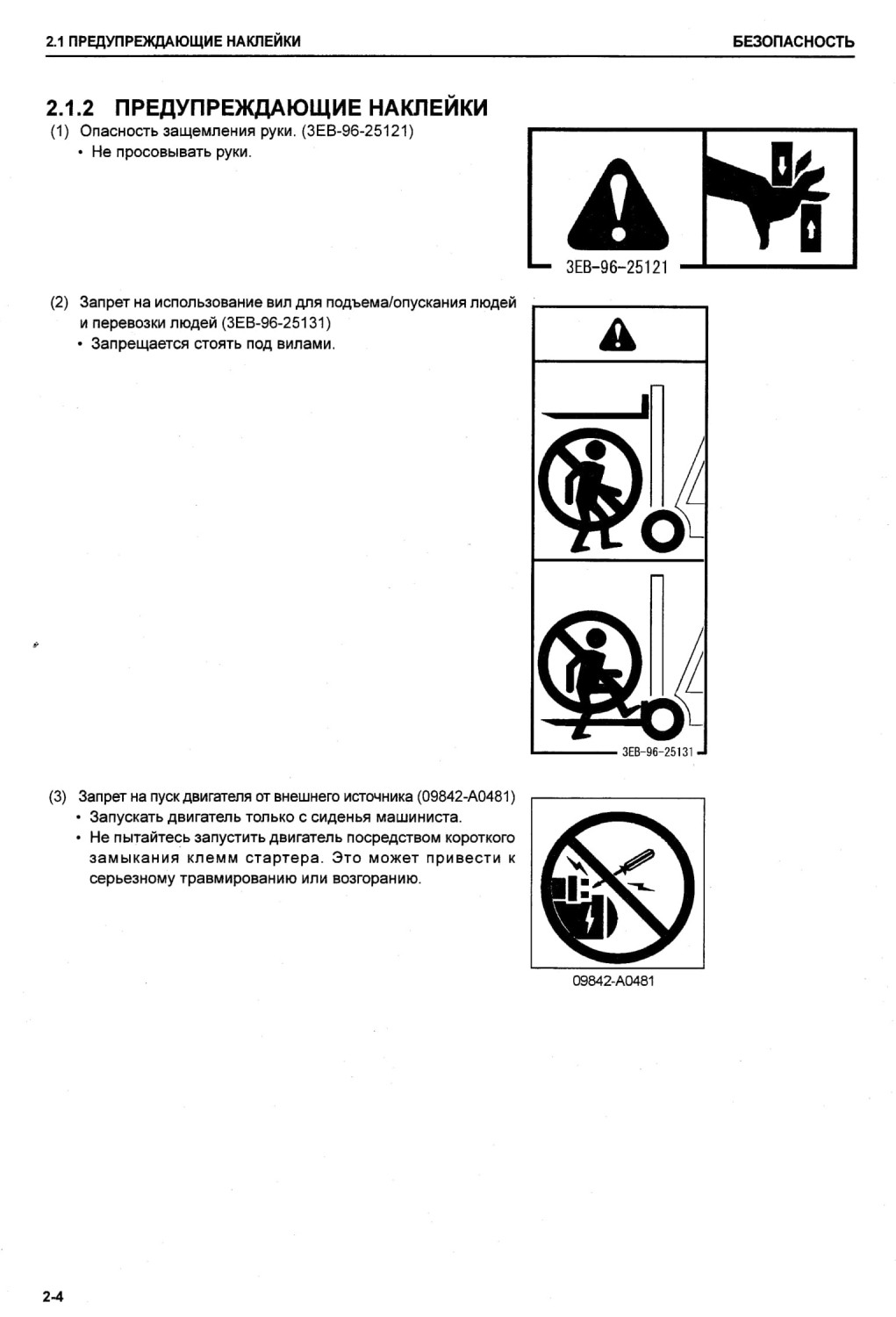

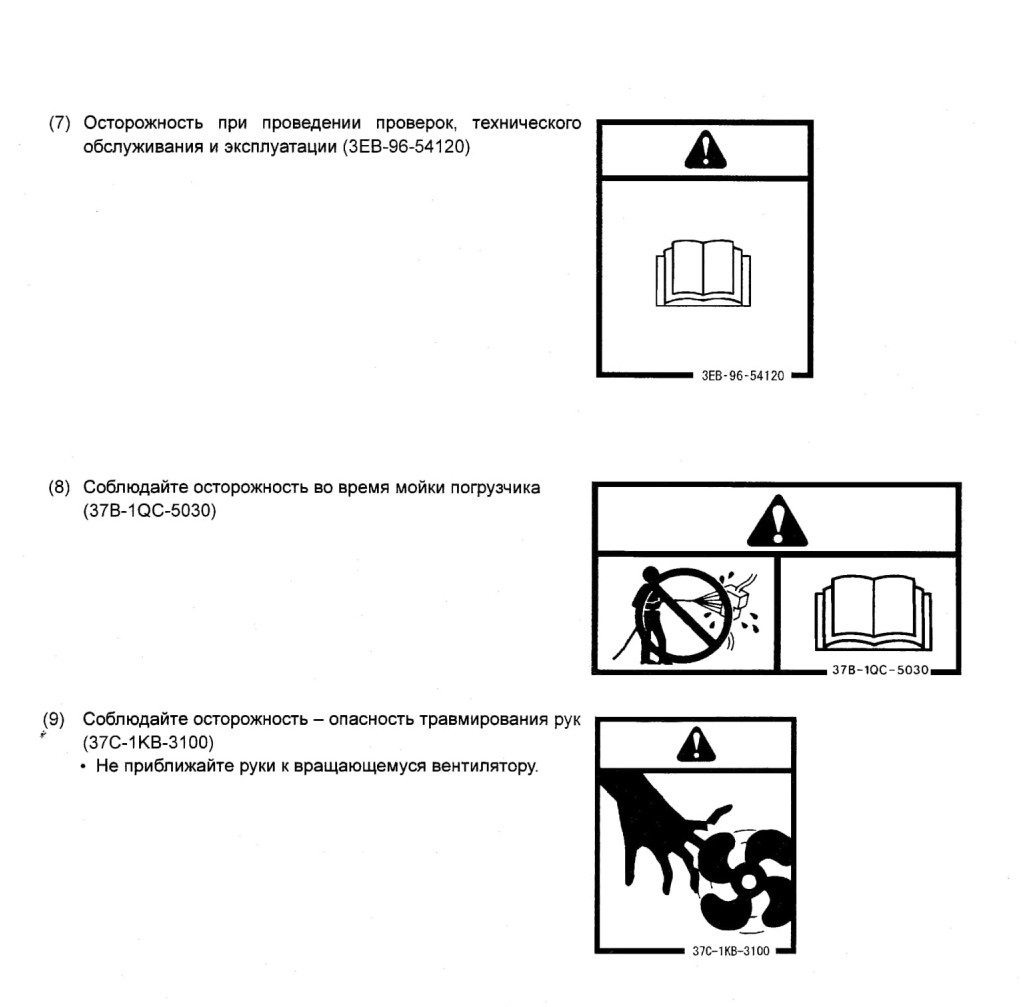

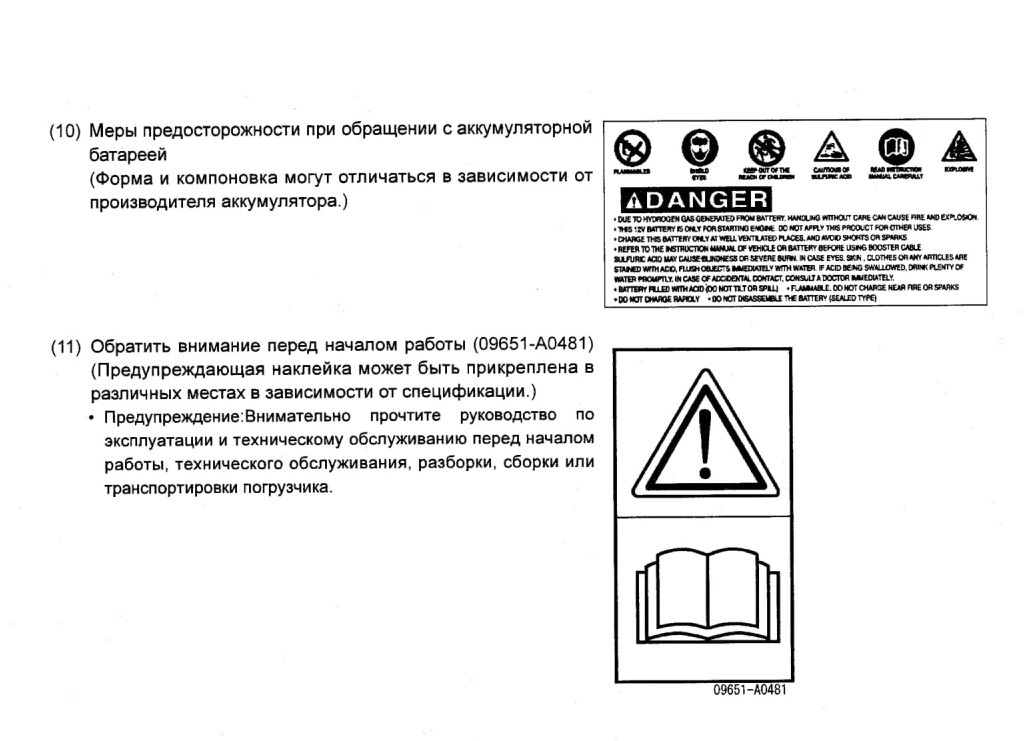

2.1.2 ПРЕДУПРЕЖДАЮЩИЕ НАКЛЕЙКИ-------------------------------------------2-4

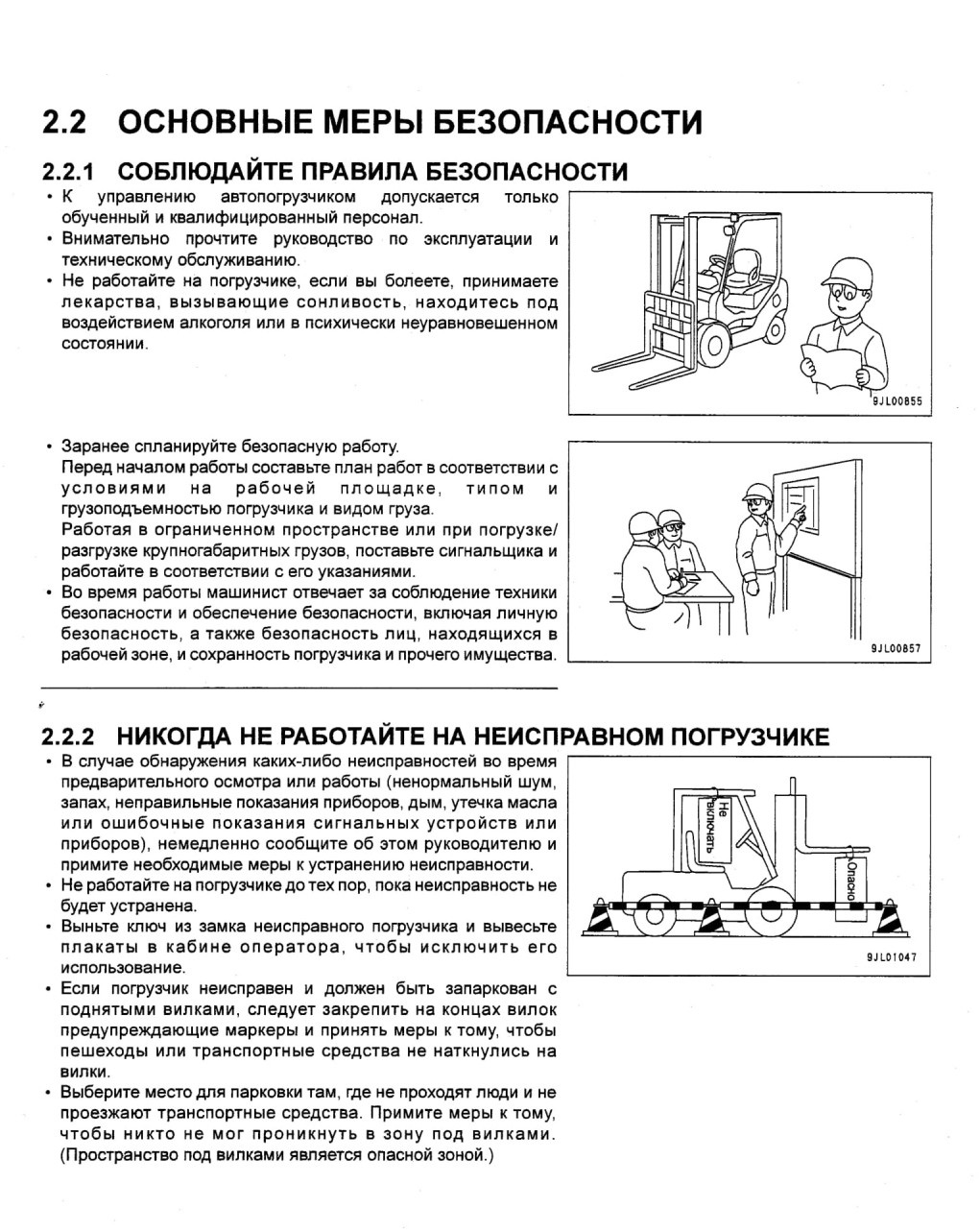

2.2 ОСНОВНЫЕ МЕРЫ БЕЗОПАСНОСТИ----------------------------------------2-8

2.2.1 СОБЛЮДАЙТЕ ПРАВИЛА БЕЗОПАСНОСТИ------------------------------------2-8

2.2.2 НИКОГДА НЕ РАБОТАЙТЕ НА НЕИСПРАВНОМ ПОГРУЗЧИКЕ-------------2-8

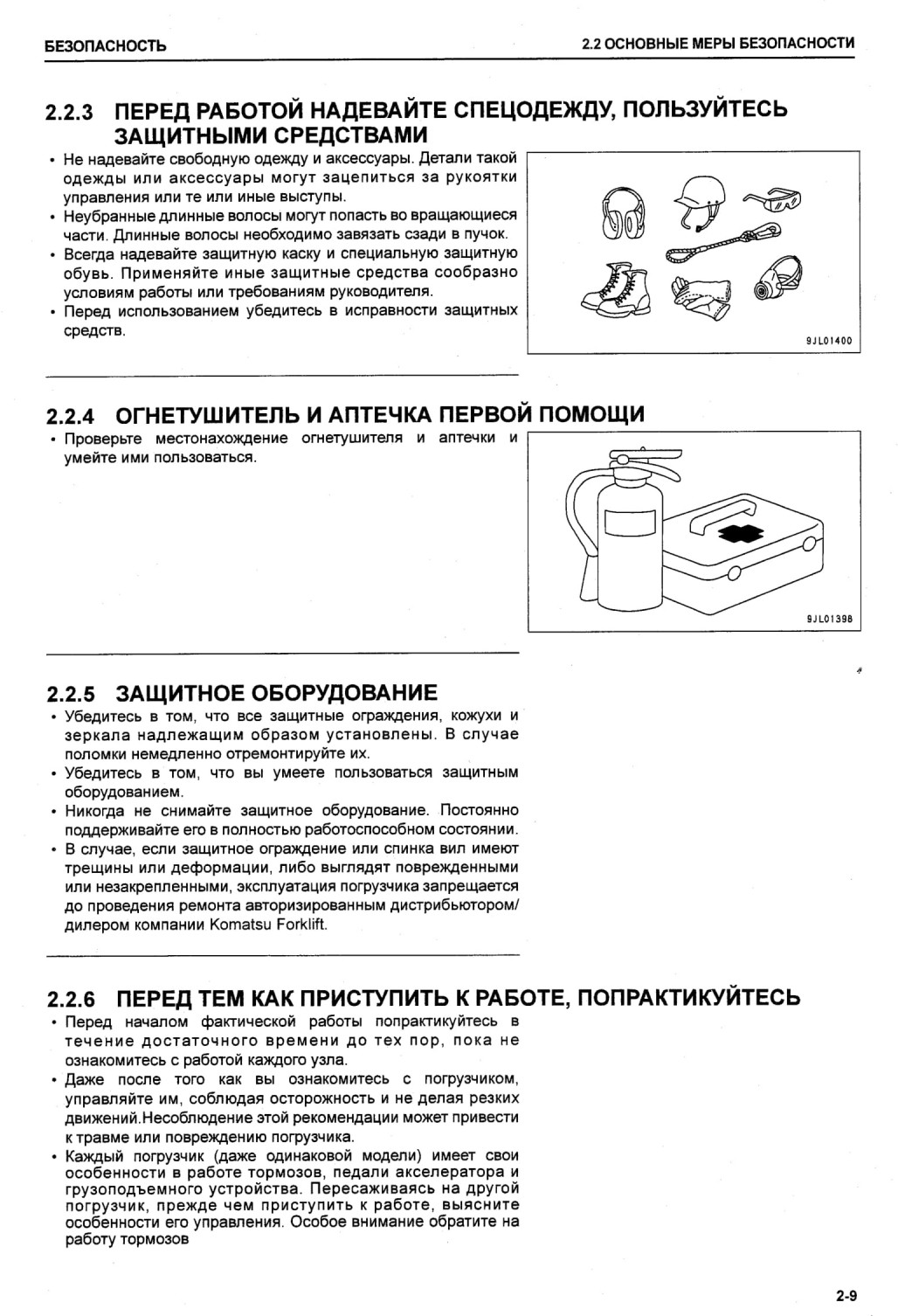

2.2.3 ПЕРЕД РАБОТОЙ НАДЕВАЙТЕ СПЕЦОДЕЖДУ, ПОЛЬЗУЙТЕСЬ

ЗАЩИТНЫМИ СРЕДСТВАМИ--------------------------------------------------2-9

2.2.4 ОГНЕТУШИТЕЛЬ И АПТЕЧКА ПЕРВОЙ ПОМОЩИ----------------2-9

2.2.5 ЗАЩИТНОЕ ОБОРУДОВАНИЕ------------------------------------------2-9

2.2.6 ПЕРЕД ТЕМ КАК ПРИСТУПИТЬ К РАБОТЕ, ПОПРАКТИКУЙТЕСЬ----------------2-9

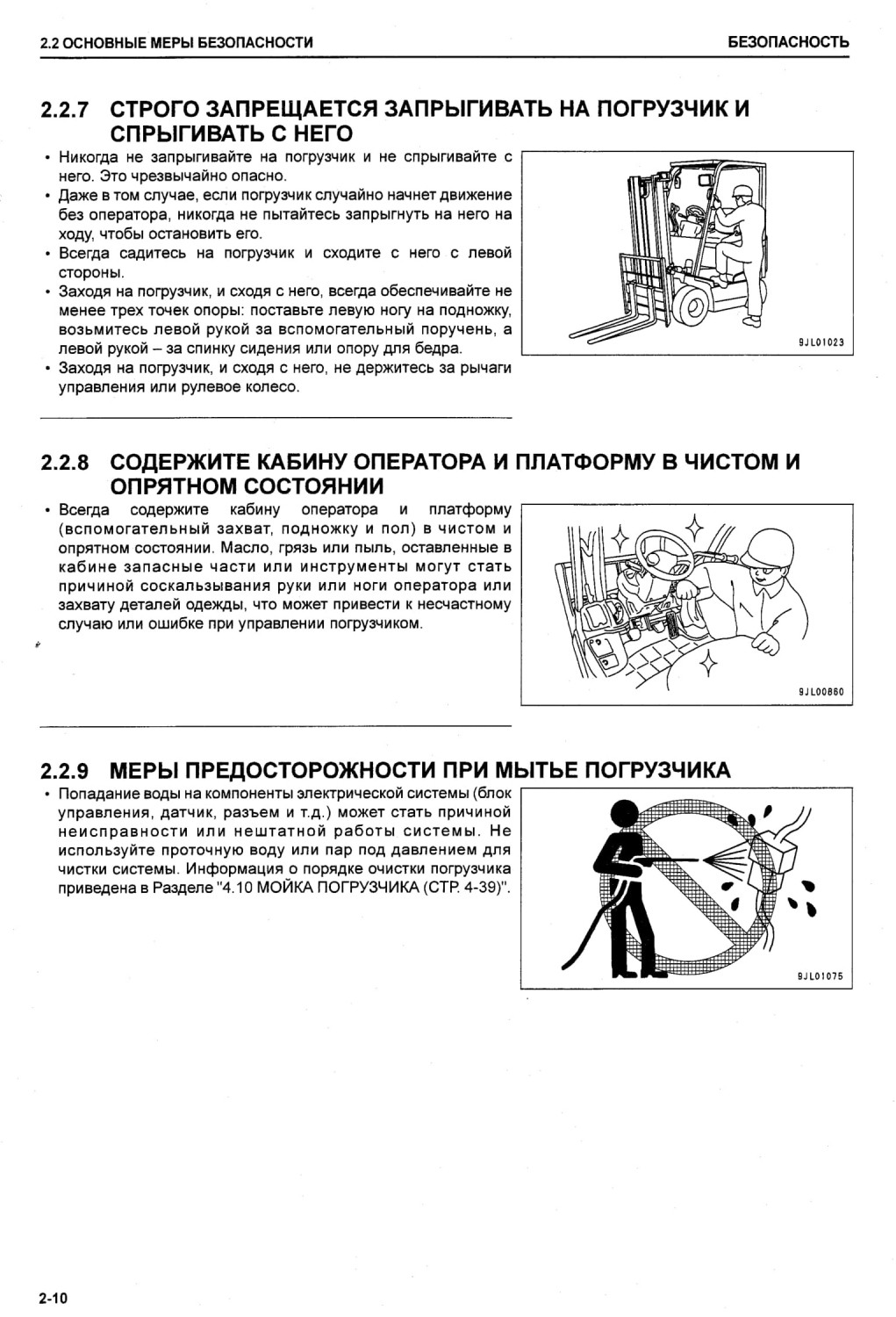

2.2.7 СТРОГО ЗАПРЕЩАЕТСЯ ЗАПРЫГИВАТЬ НА ПОГРУЗЧИК И СПРЫГИВАТЬ С НЕГО----2-10

2.2.8 СОДЕРЖИТЕ КАБИНУ ОПЕРАТОРА И ПЛАТФОРМУ В ЧИСТОМ

И ОПРЯТНОМ СОСТОЯНИИ---------------------------------------------2-10

2.2.9 МЕРЫ ПРЕДОСТОРОЖНОСТИ ПРИ МЫТЬЕ ПОГРУЗЧИКА---------------------------2-10

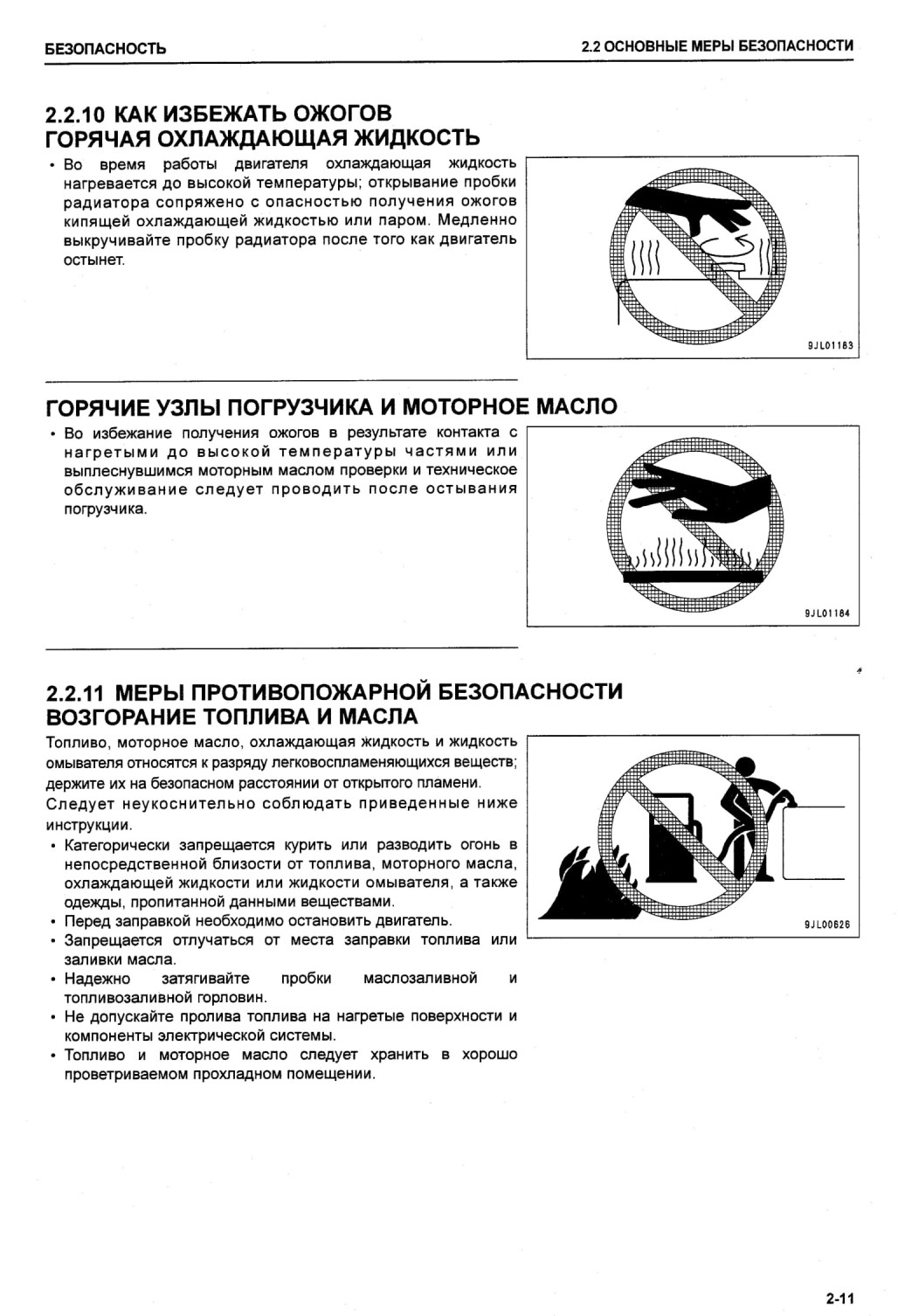

2.2.10 КАК ИЗБЕЖАТЬ ОЖОГОВ------------------------------------2-11

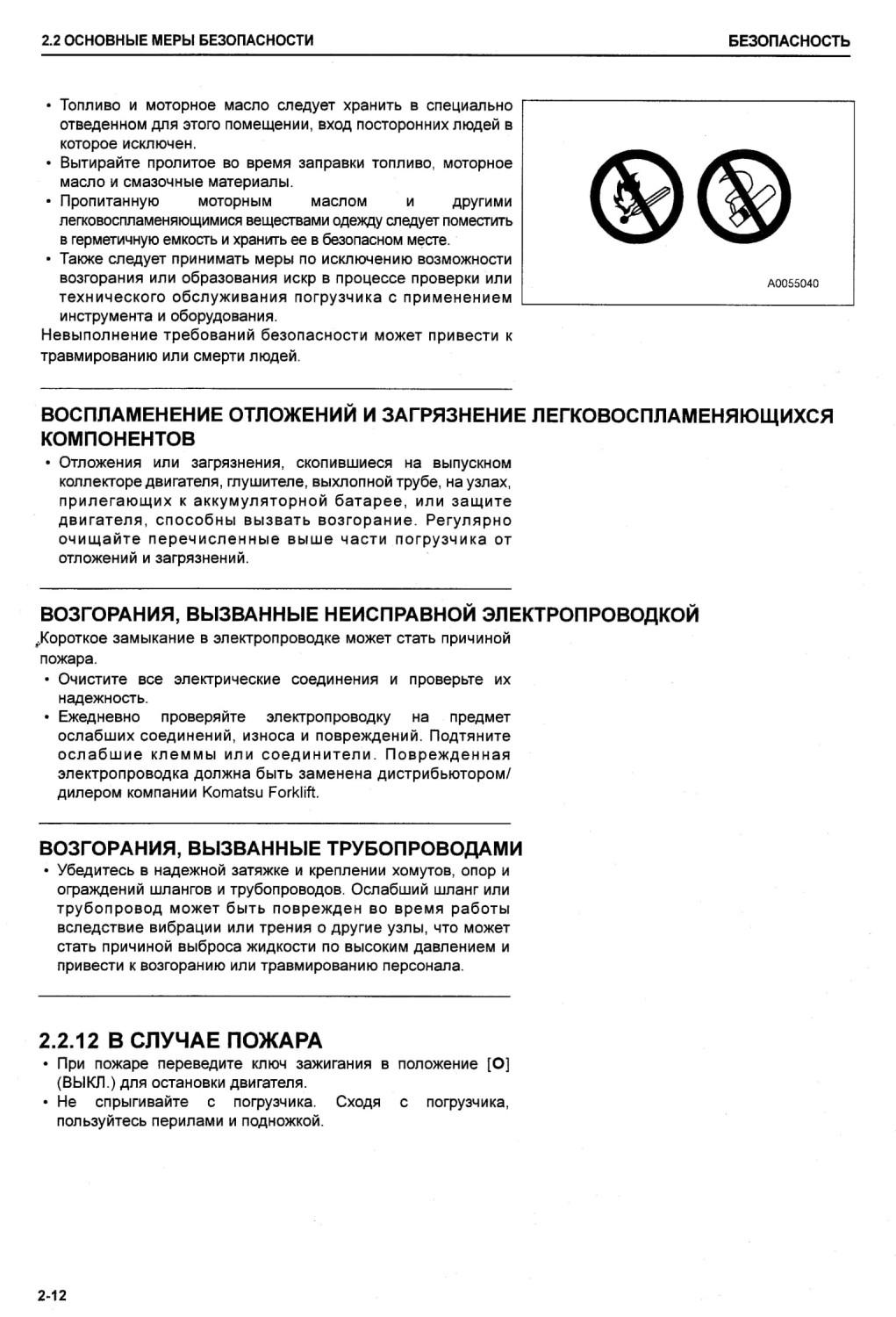

2.2.11 МЕРЫ ПРОТИВОПОЖАРНОЙ БЕЗОПАСНОСТИ--------------------------------2-11

2.2.12 В СЛУЧАЕ ПОЖАРА-------------------------------------------------------2-12

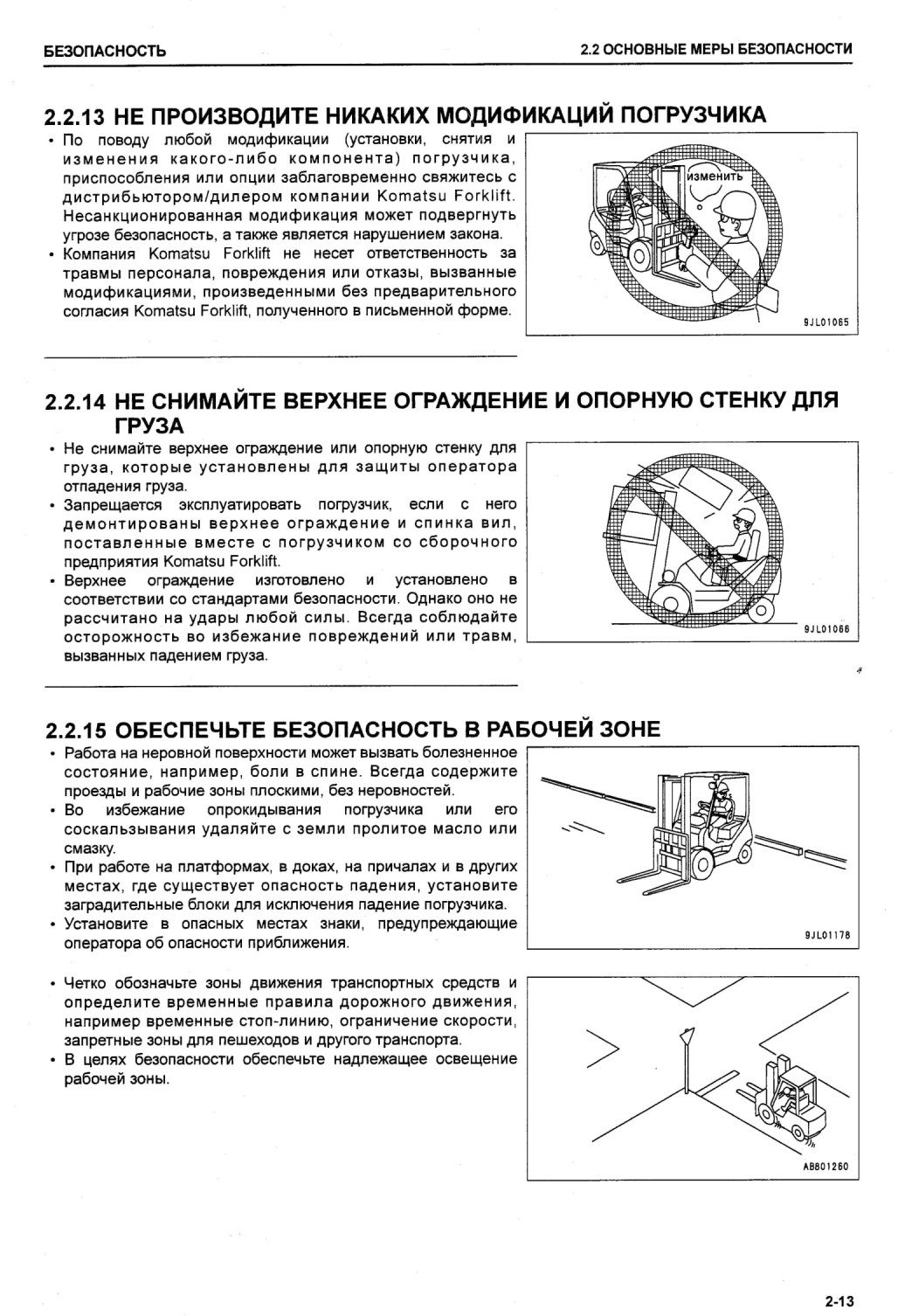

2.2.13 НЕ ПРОИЗВОДИТЕ НИКАКИХ МОДИФИКАЦИЙ ПОГРУЗЧИКА-----------------2-13

2.2.14 НЕ СНИМАЙТЕ ВЕРХНЕЕ ОГРАЖДЕНИЕ И ОПОРНУЮ СТЕНКУ ДЛЯ ГРУЗА---2-13

2.2.15 ОБЕСПЕЧЬТЕ БЕЗОПАСНОСТЬ В РАБОЧЕЙ ЗОНЕ--------------------------2-13

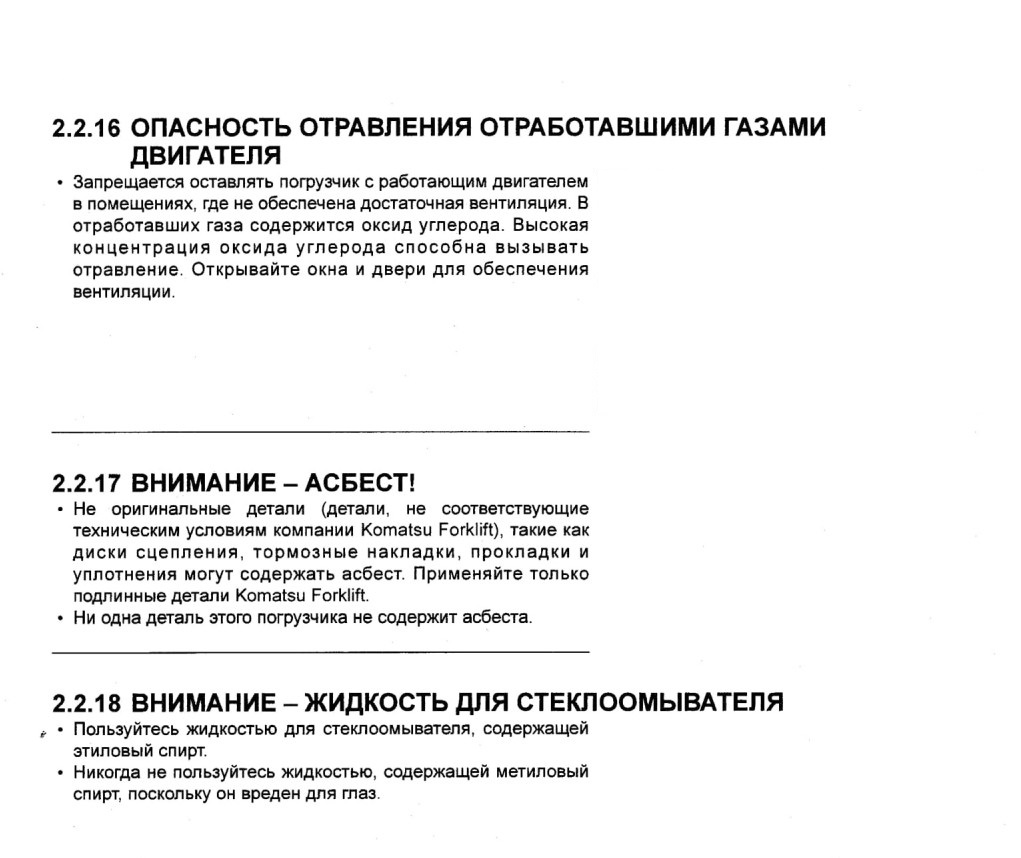

2.2.16 ОПАСНОСТЬ ОТРАВЛЕНИЯ ОТРАБОТАВШИМИ ГАЗАМИ ДВИГАТЕЛЯ--------------2-14

2.2.17 ВНИМАНИЕ - АСБЕСТ!------------------------------------------2-14

2.2.18 ВНИМАНИЕ -ЖИДКОСТЬ ДЛЯ СТЕКЛООМЫВАТЕЛЯ----------------------------2-14



2.3 ПЕРЕД НАЧАЛОМ РАБОТЫ-----------------------------------------------------------2-15

2.3.1 ПРОВЕРКА ПЕРЕД НАЧАЛОМ РАБОТЫ--------------------------------------2-15

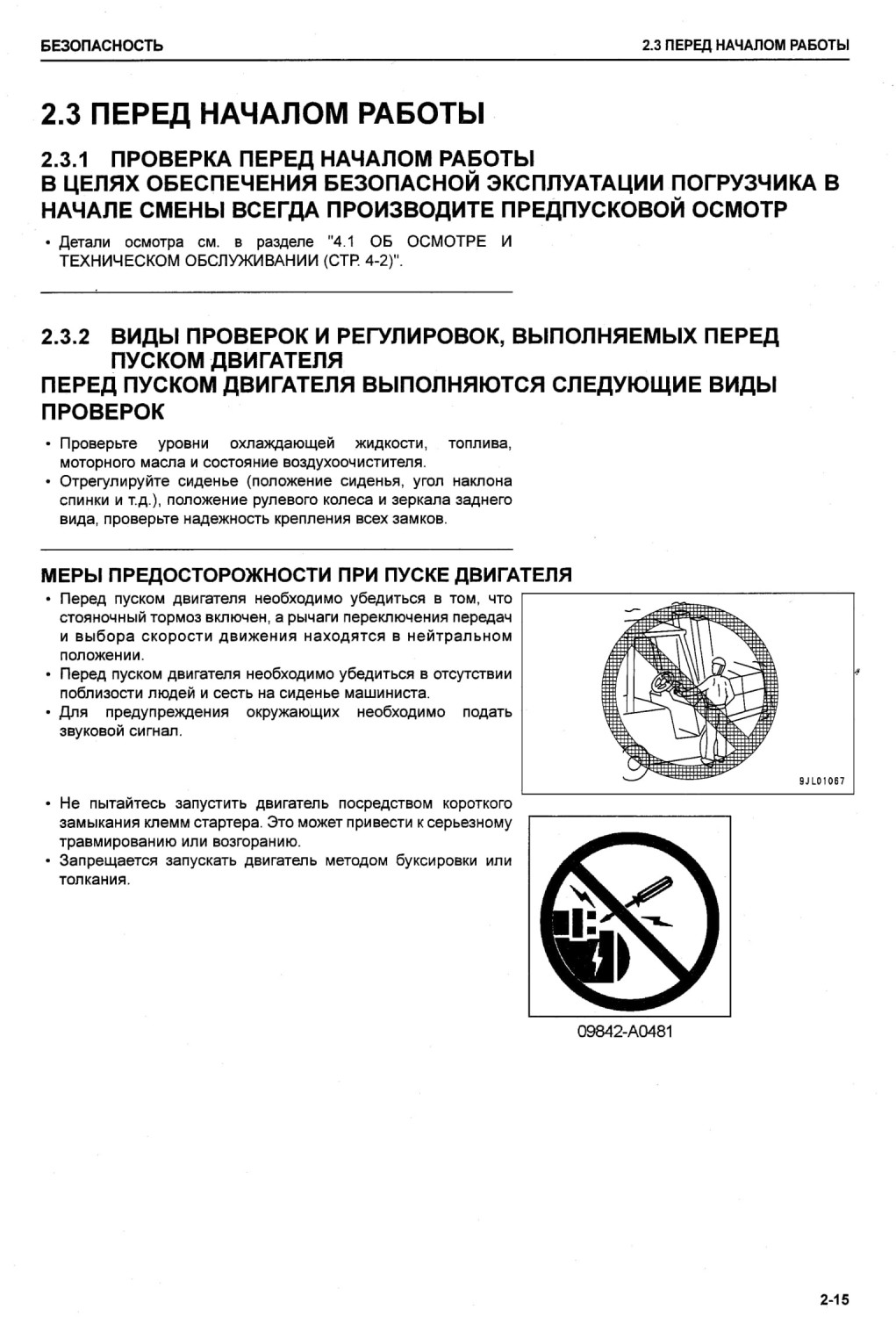

2.3.2 ВИДЫ ПРОВЕРОК И РЕГУЛИРОВОК, ВЫПОЛНЯЕМЫХ ПЕРЕД

ПУСКОМ ДВИГАТЕЛЯ-------------------------------------2-15

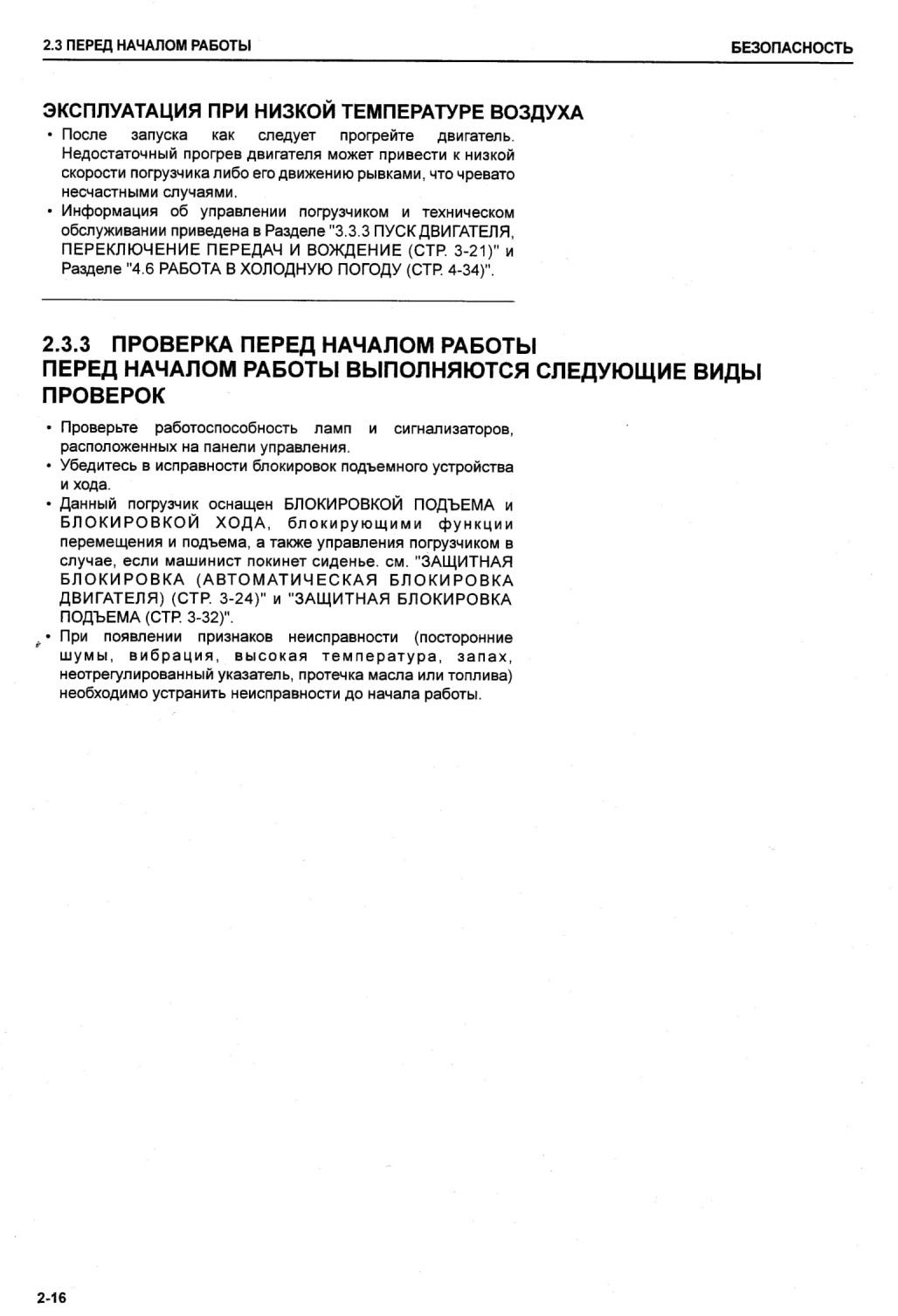

2.3.3 ПРОВЕРКА ПЕРЕД НАЧАЛОМ РАБОТЫ-------------------------------------2-16

2.4 ДВИЖЕНИЕ ПОГРУЗЧИКА-----------------------------------------------------------------2-17

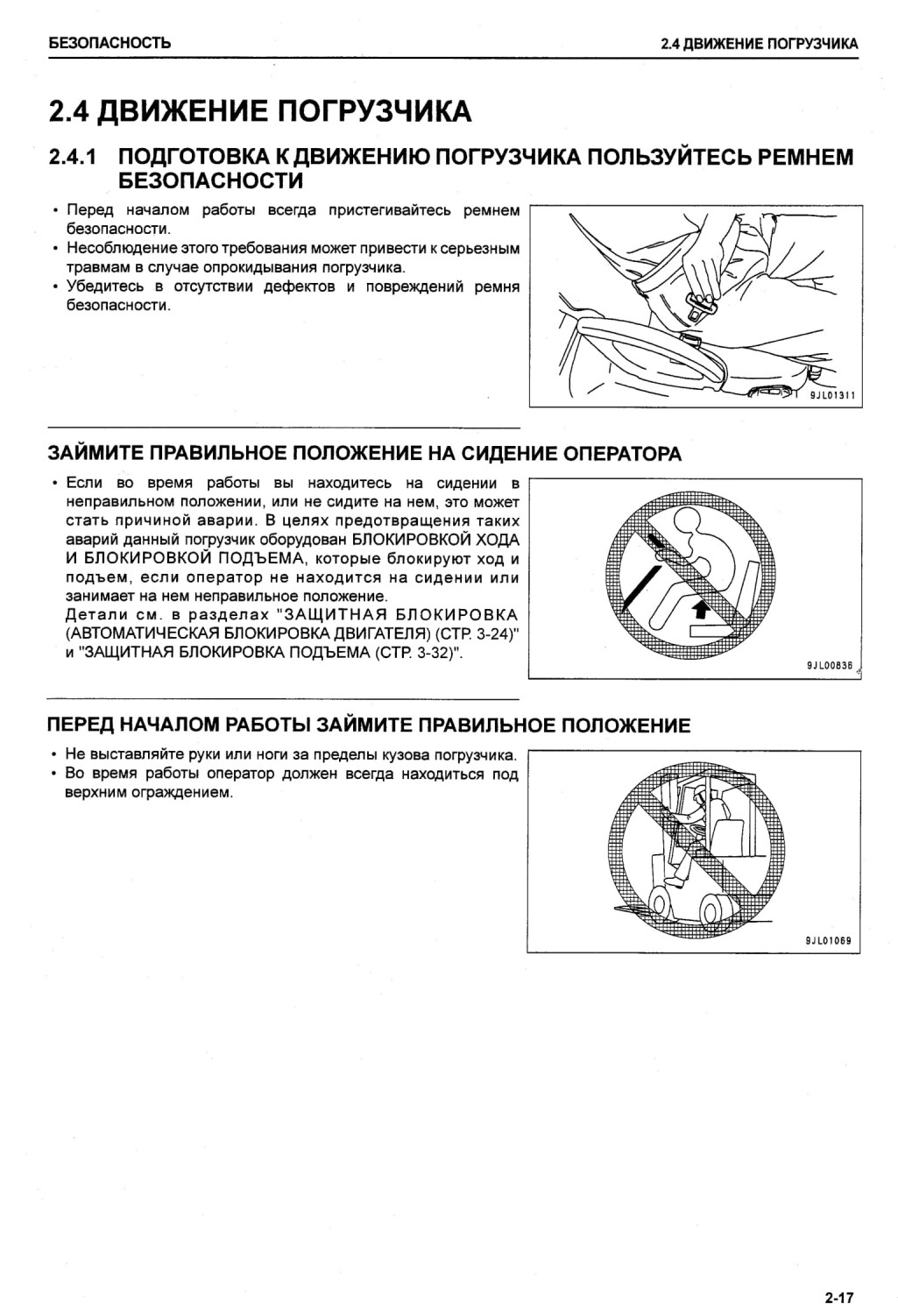

2.4.1 ПОДГОТОВКА К ДВИЖЕНИЮ ПОГРУЗЧИКА ПОЛЬЗУЙТЕСЬ

РЕМНЕМ БЕЗОПАСНОСТИ-------------------------2-17

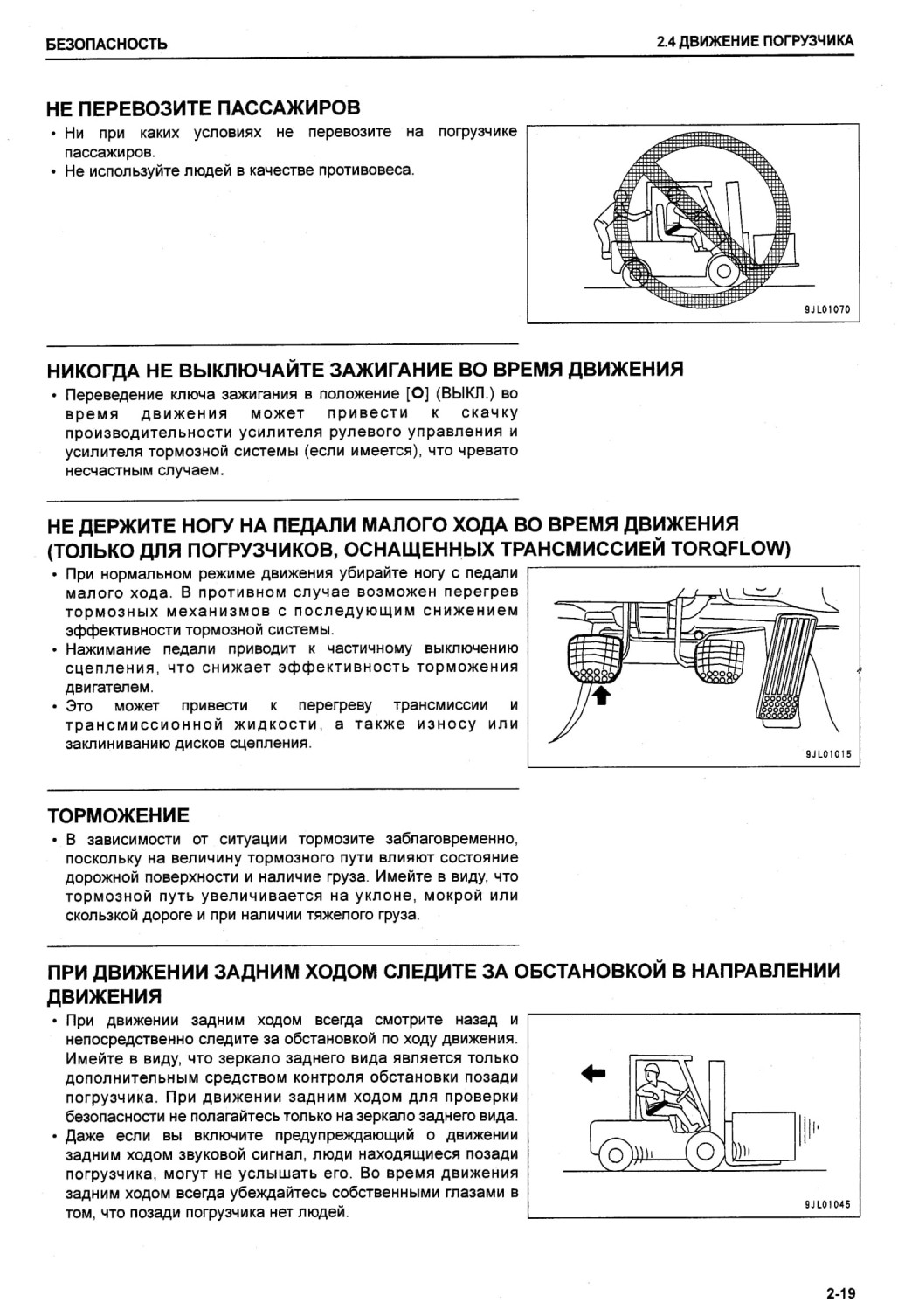

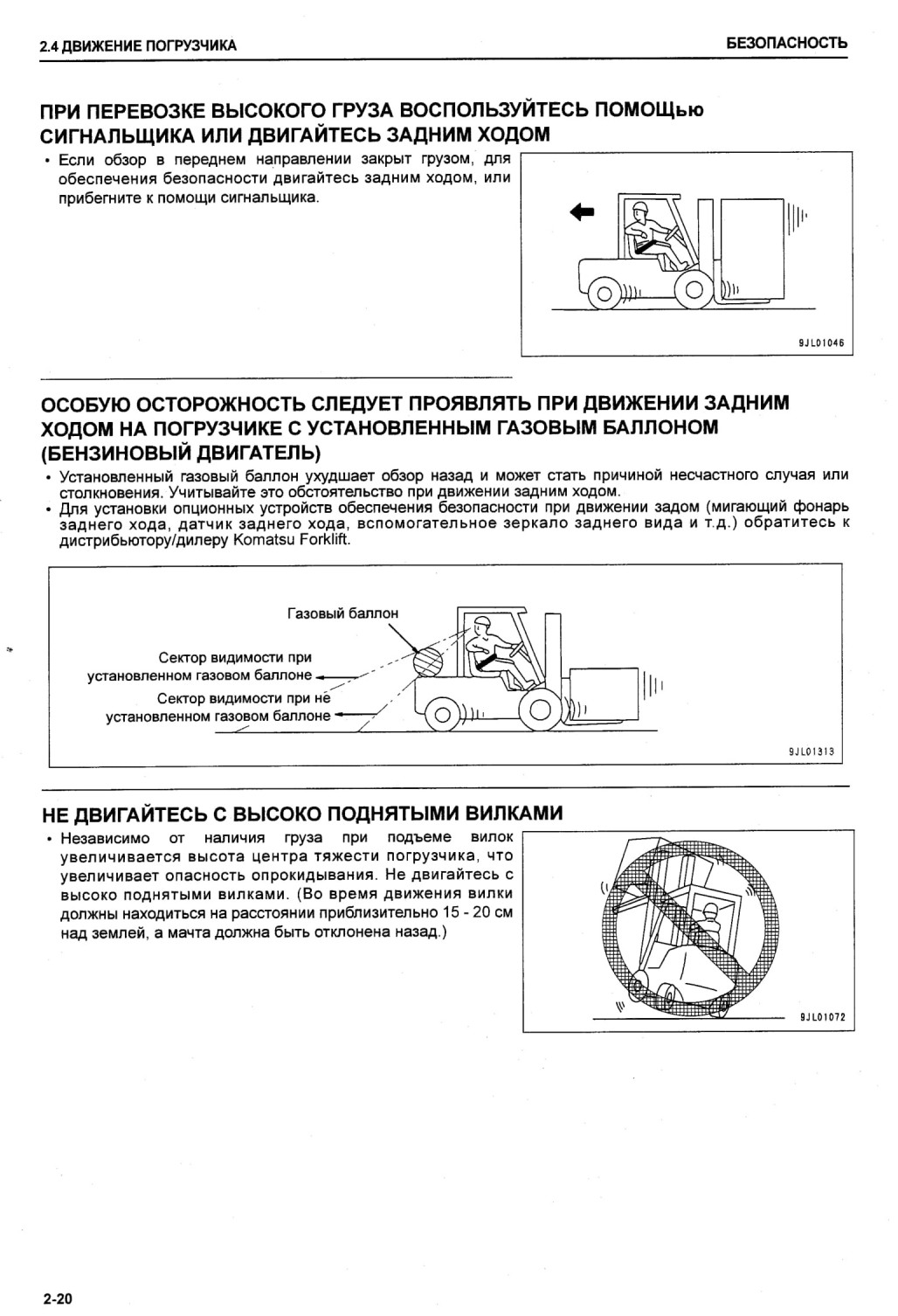

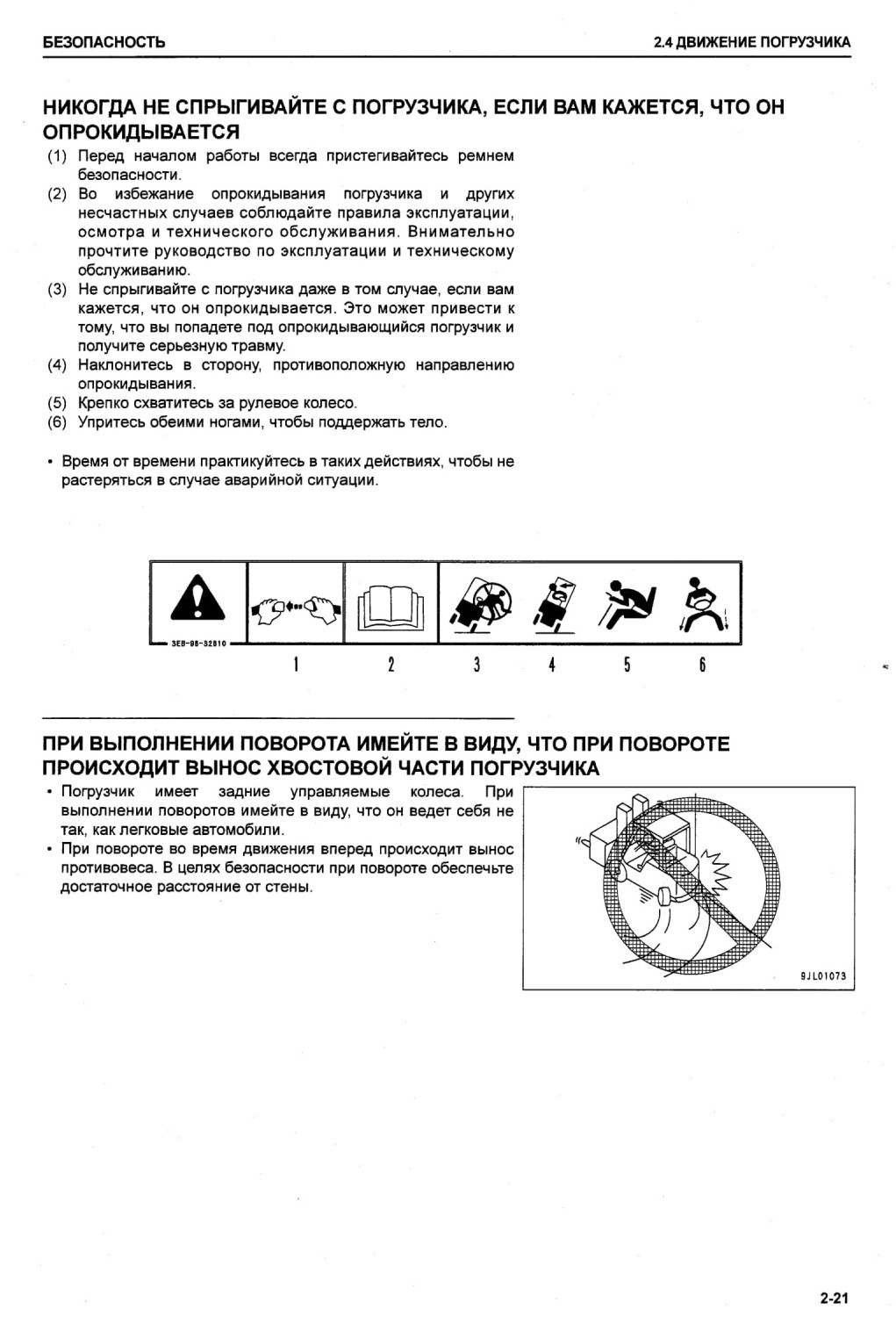

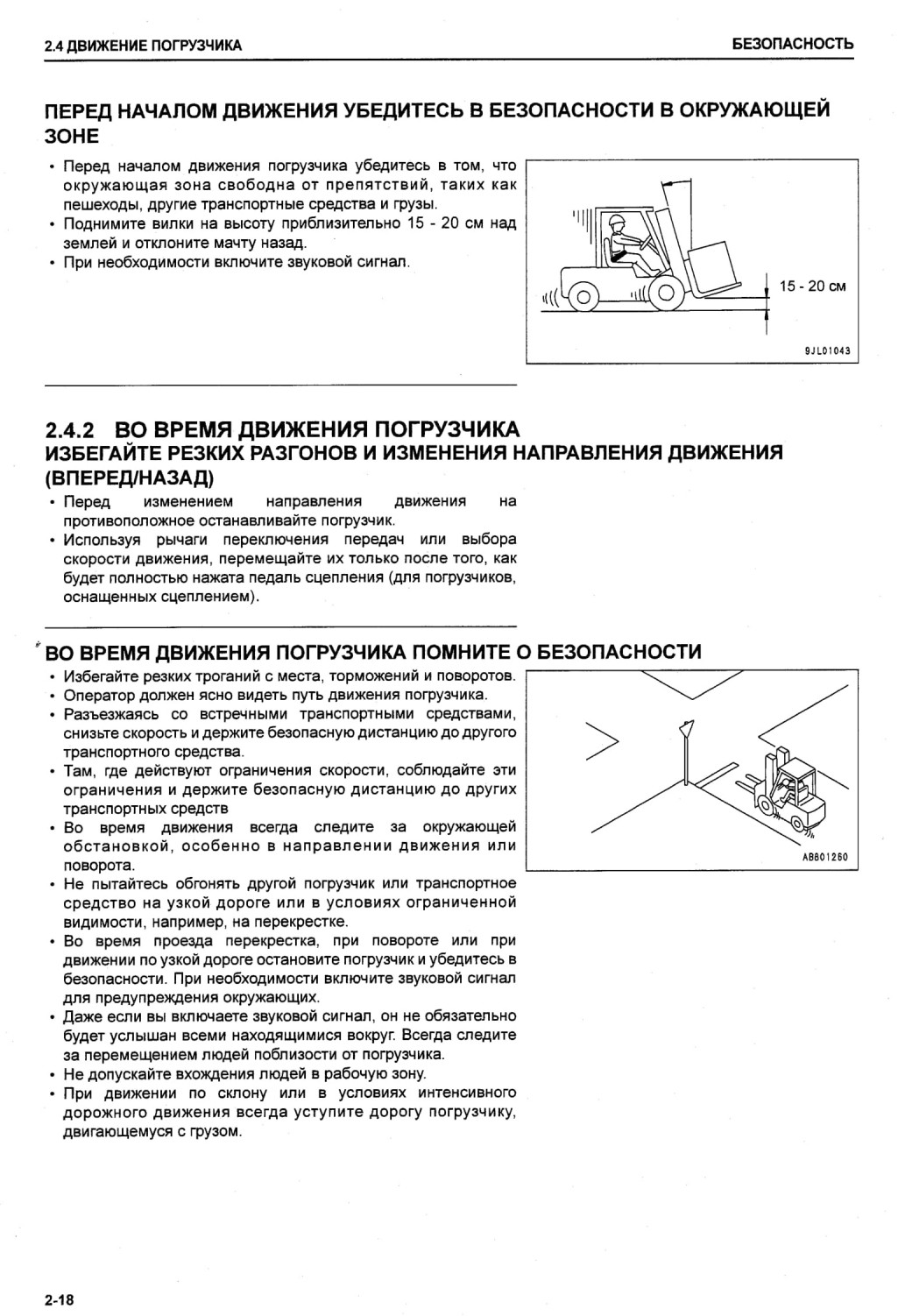

2.4.2 ВО ВРЕМЯ ДВИЖЕНИЯ ПОГРУЗЧИКА-----------------------------------2-18
