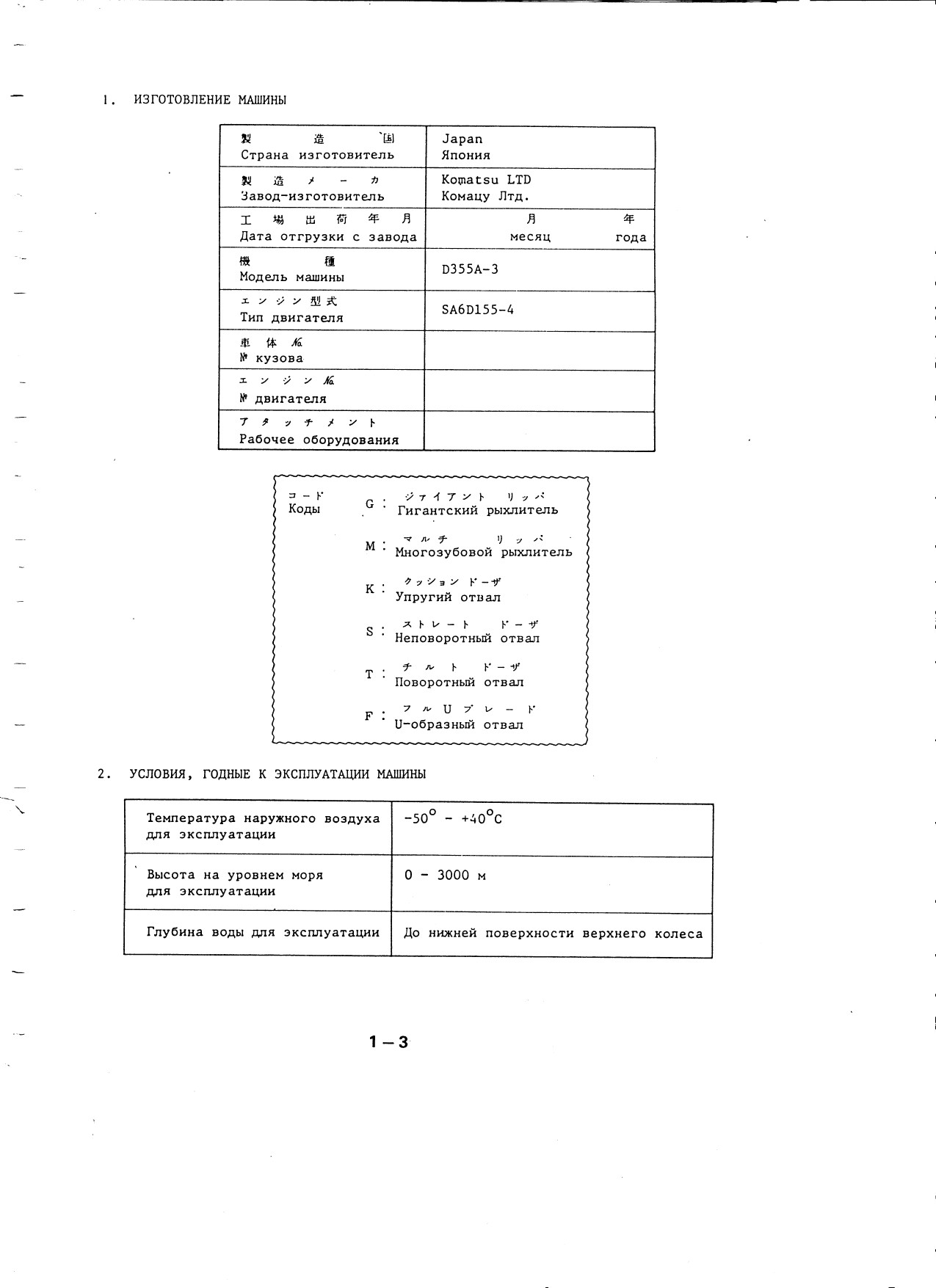

1. ИЗГОТОВЛЕНИЕ МАШИНЫ

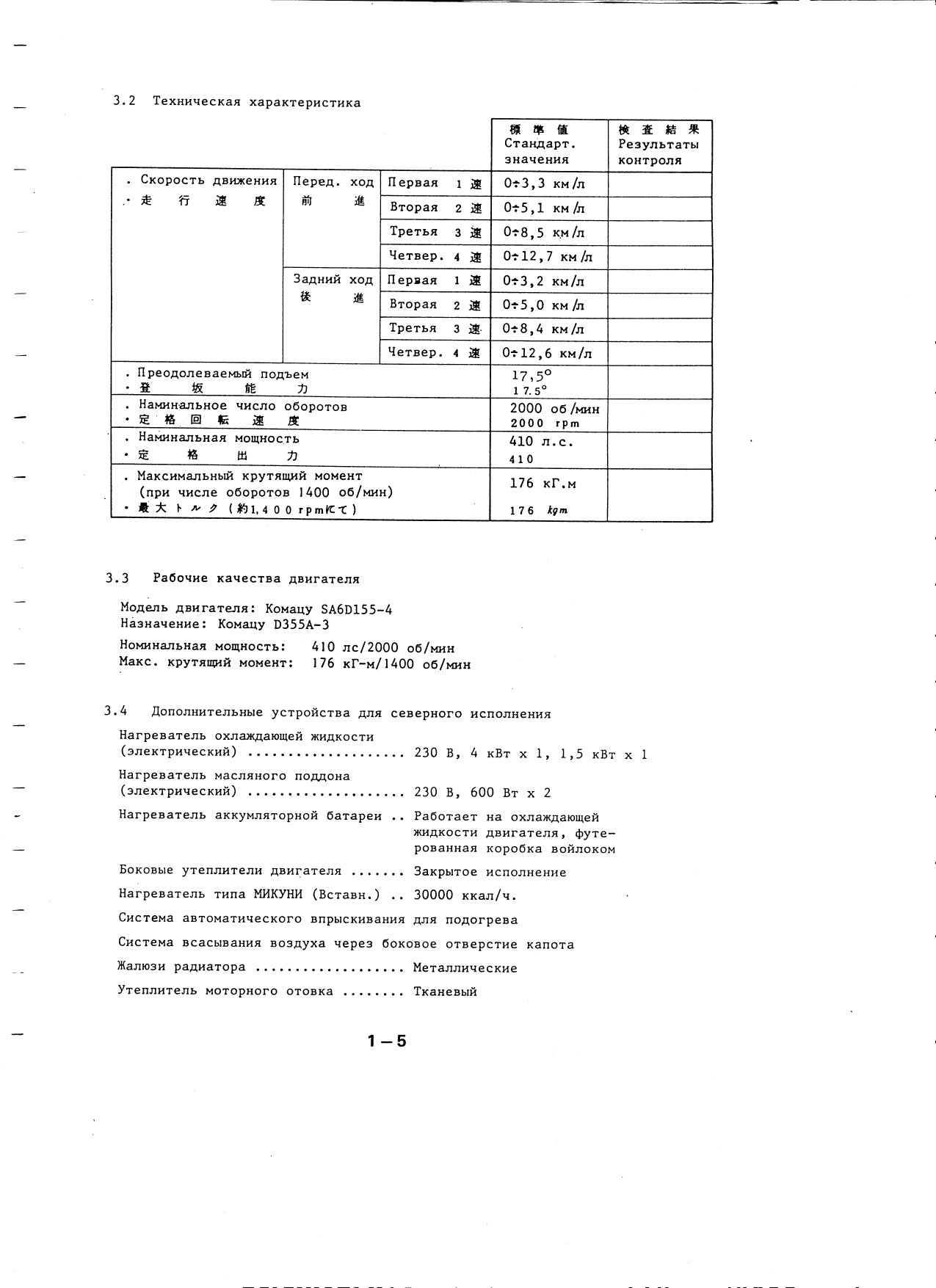

3.2 Техническая характеристика

3.3 Рабочие качества двигателя

Модель двигателя: Комацу SA6D155-4 Назначение: Комацу D355A-3

Номинальная мощность: 410 лс/2000 об/мин

Макс. крутящий момент: 176 кГ*м/1400 об/мин

3.4 Дополнительные устройства для северного исполнения

Нагреватель охлаждающей жидкости (электрический) .................... 230 В, 4 кВт х 1, 1,5 кВт х 1

Нагреватель масляного поддона

(электрический) .................... 230 В, 600 Вт х 2

Нагреватель аккумуляторной батареи .. Работает на охлаждающей

жидкости двигателя, футерованная коробка войлоком

Боковые утеплители двигателя ....... Закрытое исполнение

Нагреватель типа МИКУНИ (Вставн.) .. 30000 ккал/ч.

Система автоматического впрыскивания для подогрева

Система всасывания воздуха через боковое отверстие капота

Жалюзи радиатора ................... Металлические

Утеплитель моторного отовка ........ Тканевый

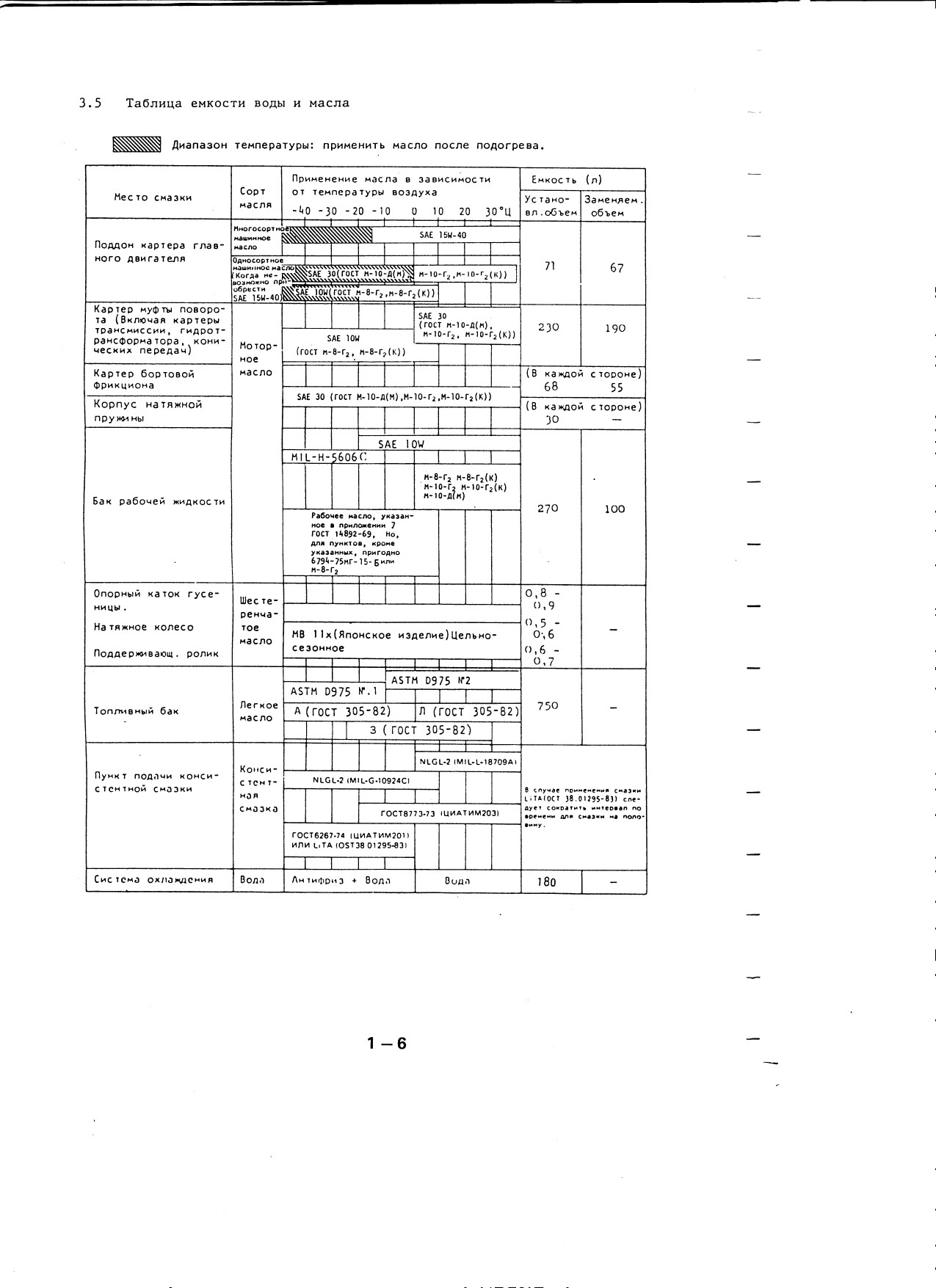

3.5 Таблица емкости воды и масла

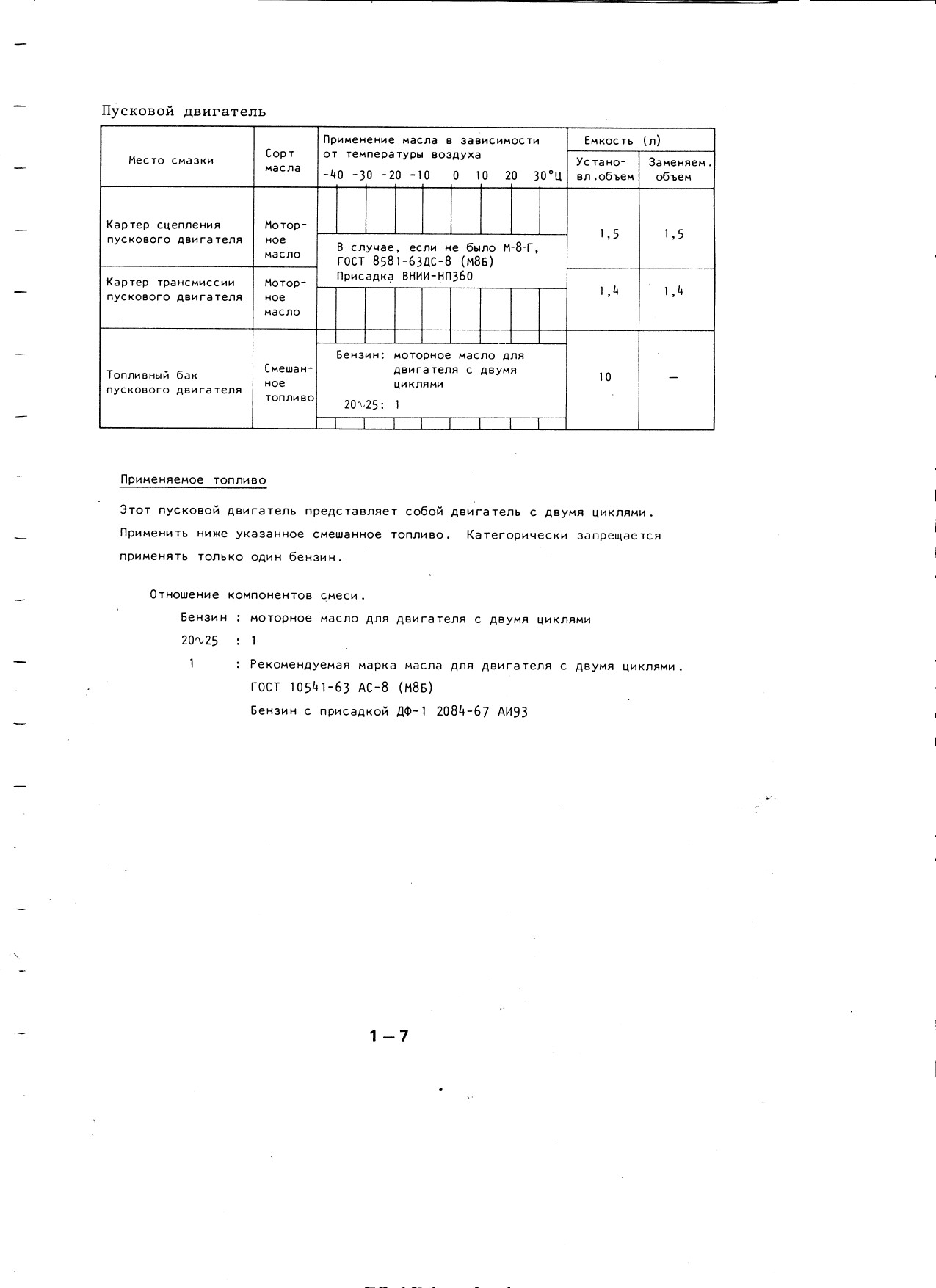

Пусковой двигатель

4. ИСТОРИЯ И ТЕПЕРЕШНЕЕ СОСТОЯНИЕ МАШИНЫ

4.1 Дата начала эксплуатации
день_месяц _год
Ознакомление фирмы Комацу с датой начала эксплуатации машины составляет одно из данных, полезных для дальнейшей правильной эксплуатации и для потребителя. !;

Поэтому просим прислать Акт начала эксплуатации, приложенный в конце книжки.

О подробностях справьтесь в конце книжки. -/
4.2 История перемещения машины

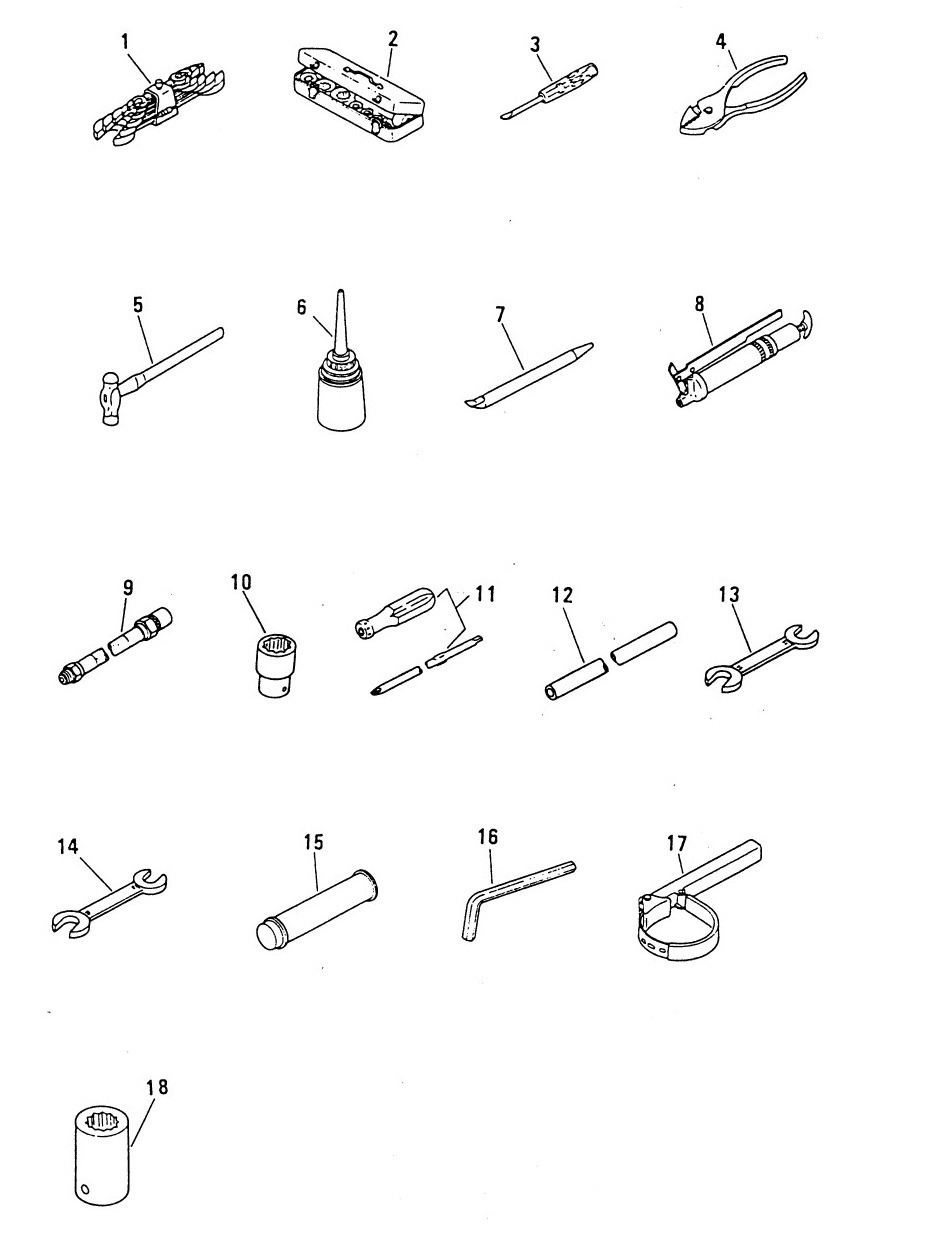

5.2 Таблица стандартных инструментов

№	К» детали	Наименование детали	Кол-во	Примечание
I	09000-30006	Набор гаечных ключей	1 набор	8x10, 12x14, 13x17, 19x22, 24x27, 30x32
2	09021-10284	Набор торцевых гаечных ключей	1 набор	10, 13, 14, 17, 19, 22 24, 27, 30, 32, 36
3	09030-00150	Отвертка
4	09036-00150	Клещи	1
5	09039-00150	Молоток	1
6	09040-00800	Масленка	1
7	09055-00520	Лом с отогнутым концом	1
8	07952-80001	Пресс-масленка	1
9	07951-11400	Сопло	1
10	195-98-11590	Розетка		41
11	09033-00190	Отвертка	1
12	09029-00450	Лом с отогнутым концом	1
13	09002-03236	Гаечный ключ	1	32x36
14	09002-04146	Гаечный ключ	1	41x46
15	07950-90401	Пресс-масленка	1
16	09007-00528	Гаечный ключ	1	Для пускового двигателя
17	09019-08035	Гаечный ключ для фильтра	1
18	F2708-95100	Резьбовой гаечный ключ	1	Для пускового двигателя

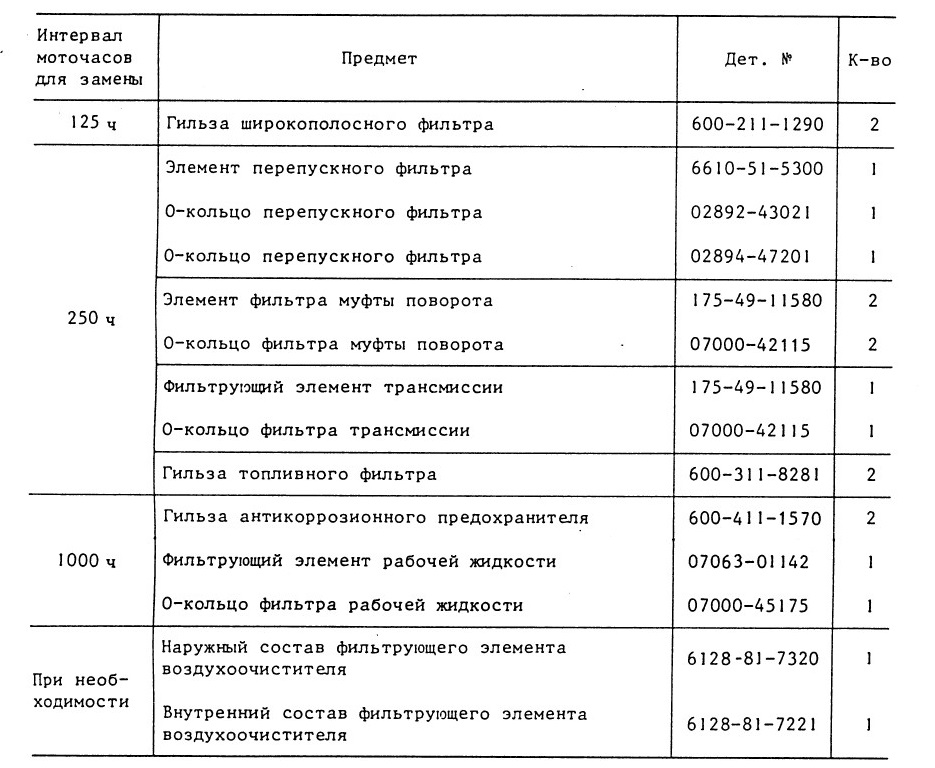

6. ГЛАВНЫЕ СМЕННЫЕ ДЕТАЛИ

При использования моторного масла по классу CD:

замена широкополосного фильтра осуществляется через каждые 250 моточасов, а замена перепускного фильтра - через каждые 500 моточасов

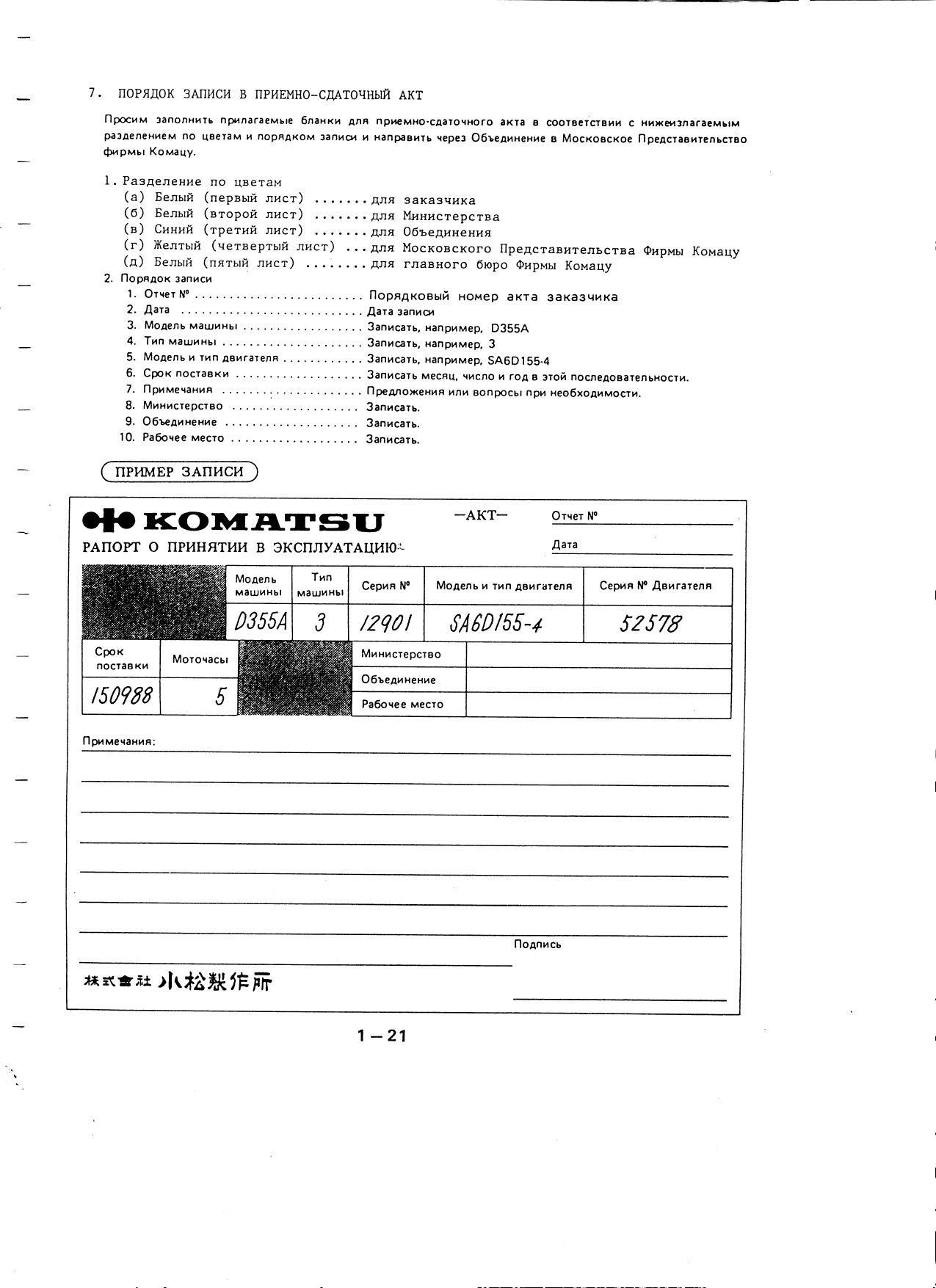

7. ПОРЯДОК ЗАПИСИ В ПРИЕМНО-СДАТОЧНЫЙ АКТ

ПРЕДИСЛОВИЕ
В этой инструкции изложено о мерах по операции, управлению, смазке, обслуживанию, проверке и регулировке. Она может помогать оператору или любому другому в осуществлении максимальной производительности посредством эффективной, экономичной и безопасной операции машины и ее обслуживания. Читайте эту инструкцию внимательно ПРЕЖДЕ ЧЕМ приступить к работе машины.

Продолжайте изучить эту инструкцию, пока правильная операция полностью не вошла в свою практику.

В этой инструкции изложено об основных технических приемах. Мастерством можно овладеть, когда оператор или любой другой получит правильное знание и рабочую характеристику машины.

Операция, осмотр и обслуживание должны быть выполнены внимательно, и при этом, первенство должно быть дано безопасности. В этой инструкции, предосторожность к безопасности показана знаком /f\ , а техническая предосторожность — знаком Содержащаяся в этой инструкции информация о безопасности предполагает только дополнить правила технической безопасности, требования страхования, местные законы. Нормы и технические условия. Некоторые фотографии и иллюстрирующие рисунки могут разниться от вашей машины, так как техническое усовершенствование постоянно отраженно на них. Исправление для модернизации содержания инструкции выполняется на последних изданиях.

ОБКАТКА НОВОЙ МАШИНЫ
Каждая машина тщательно урегулирована и испытана перед отгрузкой. Однако, новая машина требует осторожной эксплуатации в течение первых 100 часов для приработки различных деталей.

Если машина подвергается непомерно напряженному применению в начальной стадии эксплуатации, то эксплуатационные качества преждевременно ухудшаются, а срок службы укорачивается. Новая машина должна эксплуатироваться с большой осторожностью, в частности, относительно нижеследующих пунктов:

о После запуска оставить двигатель работающим за 5 минут, чтобы допустить нагрев двигателя до действительной эксплуатации.

о Избегать эксплуатации при тяжелых нагрузках или высоких скоростях.

о Внезапное трогание или ускорение, ненужное неожиданное торможение и резкий поворот должны быть избегнуты.

о В первых 125 часах эксплуатации произвести следующее техническое обслуживание:

1) Замена масла в поддоне главного двигателя.

2) Замена элемента полномоченного фильтра главного двигателя.

0 подробностях мер к замене, смотрите таблицу технического обслуживания в разделе технического обслуживания.

* При замене маслофильтрующих элементов (патроны) проверить их внутренности на грязь и пыль. Если они были накоплены непомерно, то надо выяснить возможные причины прежде чем начать операцию.

* Времени операции показываются счетчиком моточасов.

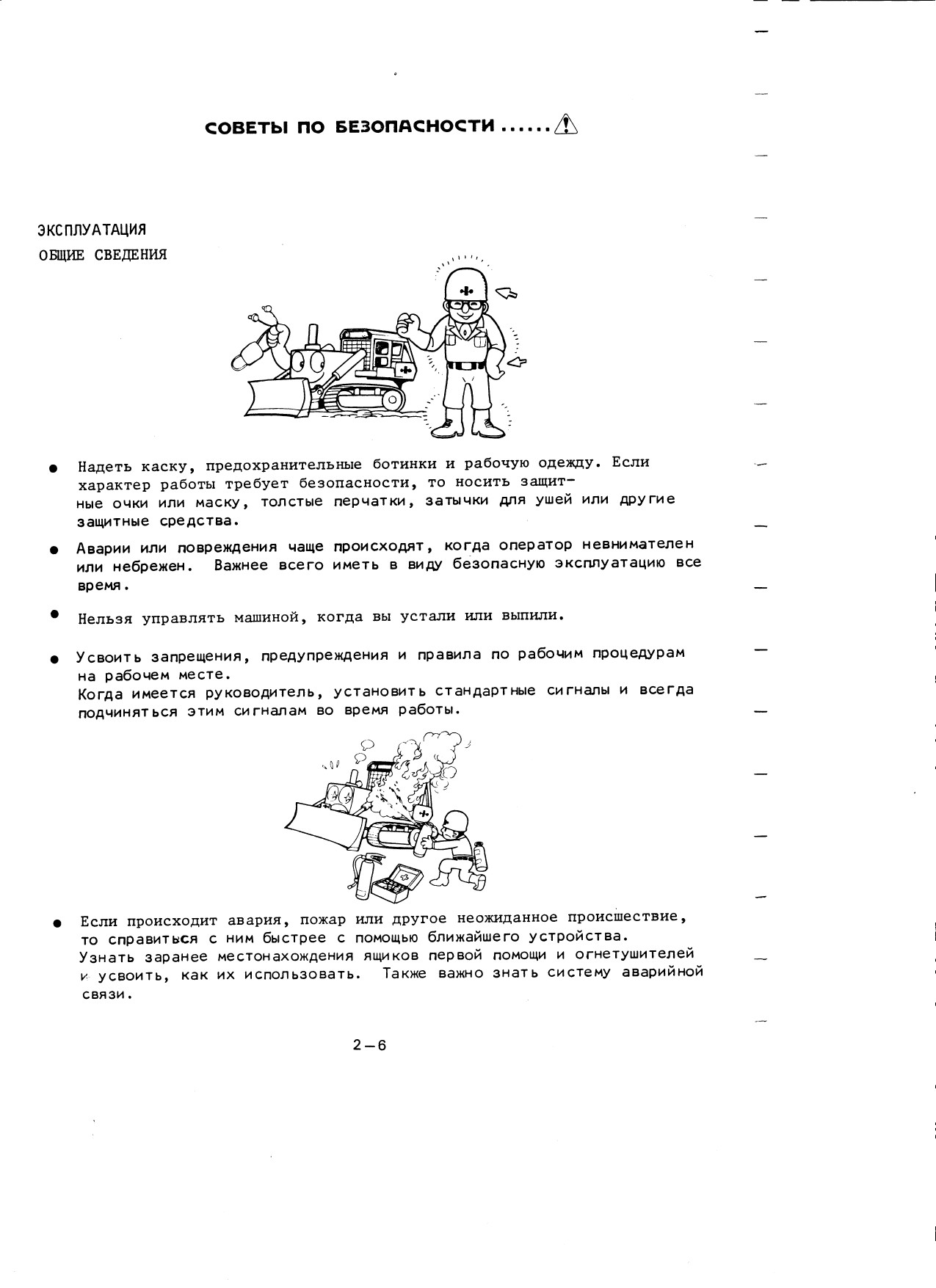

СОВЕТЫ ПО БЕЗОПАСНОСТИ......
