Комацу. МАШИННЫЙ ЭКСКАВАТОР D355A-3. Руководство - часть 1

ПРЕДИСЛОВИЕ

Настоящая заводская инструкция подготовлена как справочное пособие для повышения уровня ремонтных работ, дающее обслуживающему персоналу ясное представление об эксплуатируемой машине и показывающее ему оптимальный способ выполнения диагностики и ремонта. Просим освоить содержание инструкции и применять ее на практике полностью в любом возможном случае.
Настоящая заводская инструкция в основном содержит необходимую техническую информацию для операций, выполняемых в ремонтной мастерской. Чтобы облегчить доступ к содержанию, инструкция разделена на несколько разделов в разбивке по группам компонентов, каждый из которых далее разделен на следующие подразделы:

Конструкция и назначение

Приводится описание конструкции и назначения каждого компонента. Это служит не только углублению представления о конструкции, но и облегчению отыскания повреждений.

Испытание и регулировка

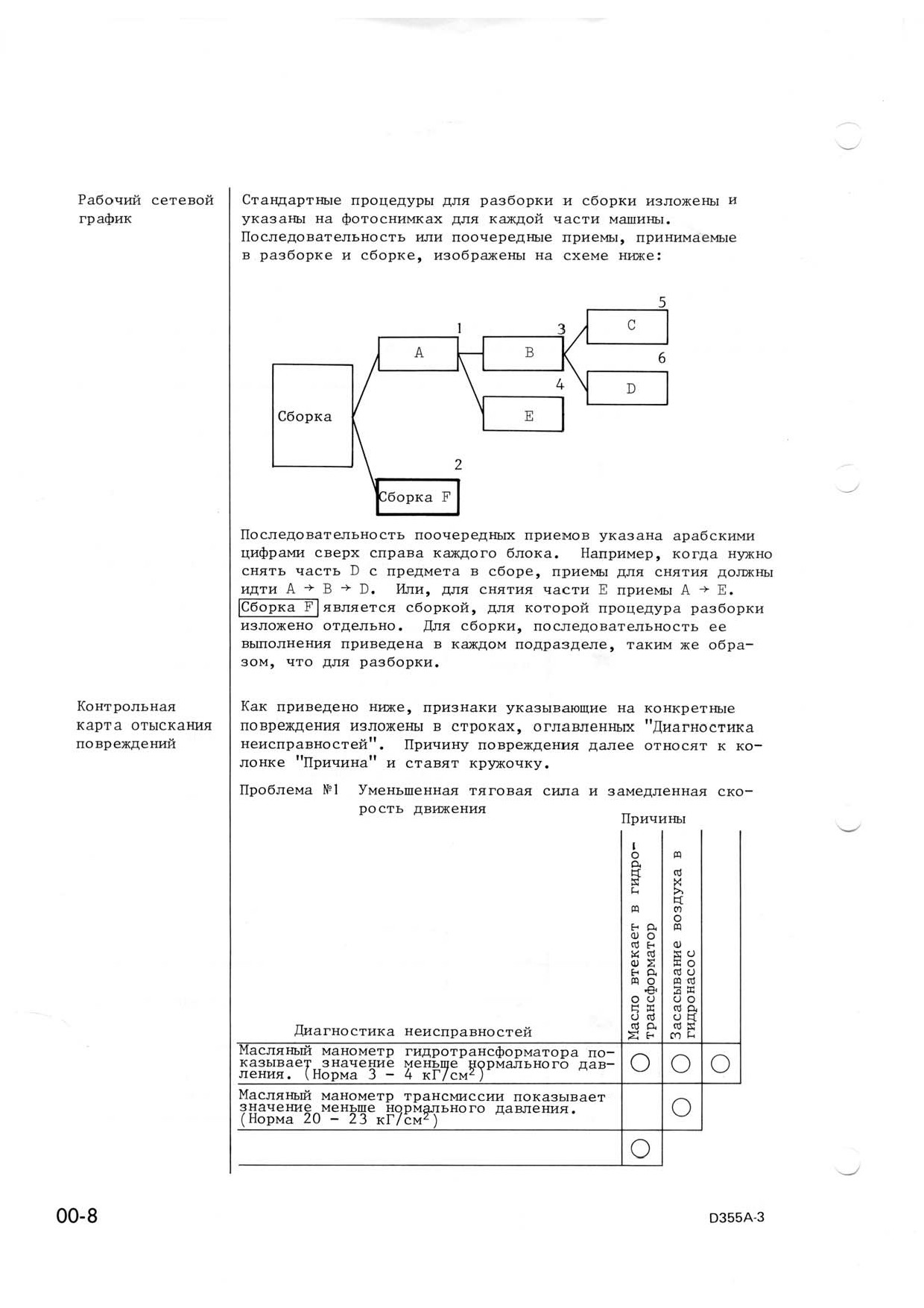

Приводится описание методики проверок, осуществляемых до и после ремонта, а также регулировок, осуществляемых по окончании проверочных и ремонтных работ.

Здесь еще приведены контрольные карты с указанием "Диагностики” мест возможных повреждений и их "Причин"

Разборка и повторная сборка

Приводится описание последовательности приемов по снятию, установке, разборке или сборке каждого компонента, а также мер предосторожности, соблюдаемых при этих операциях.

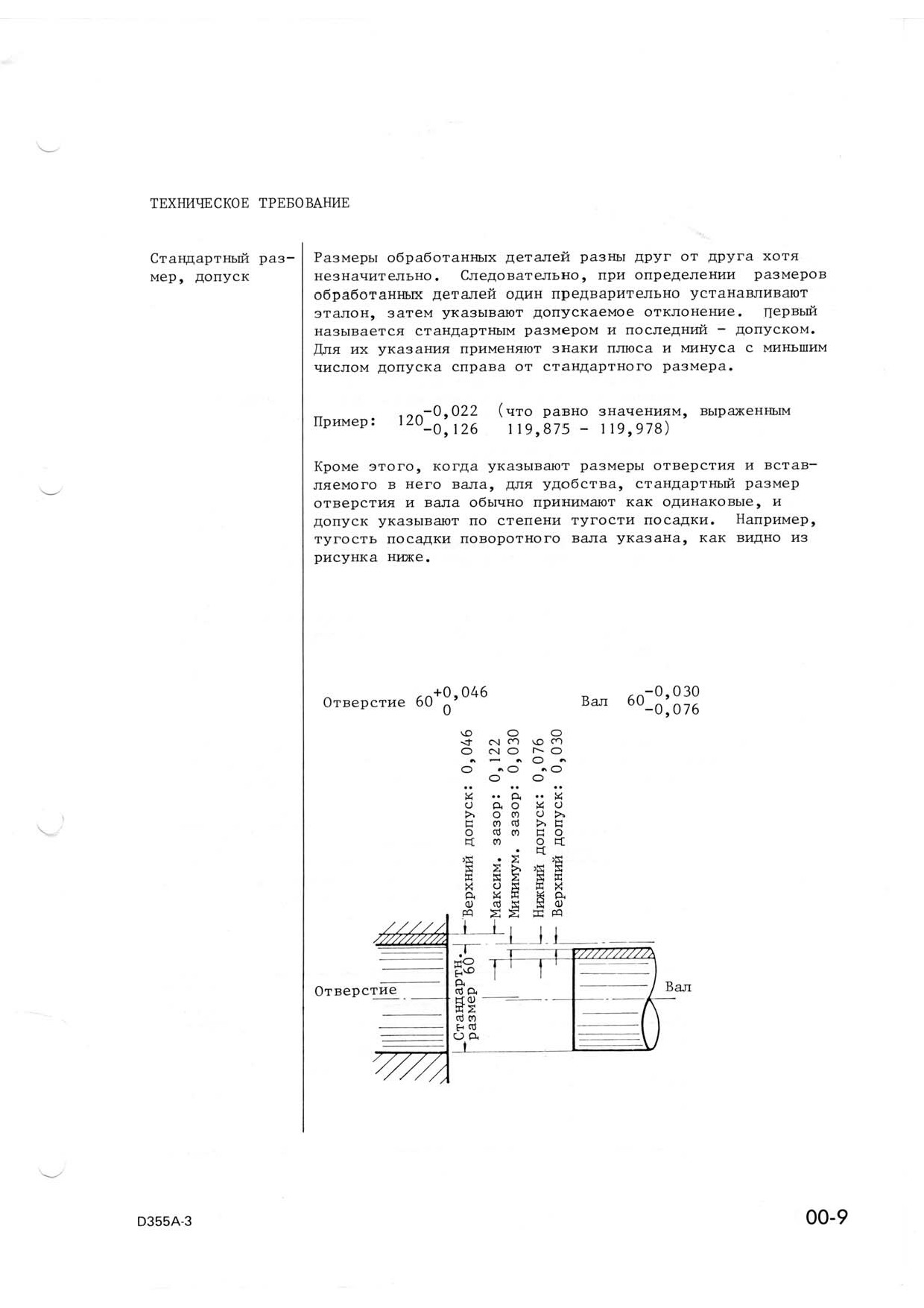

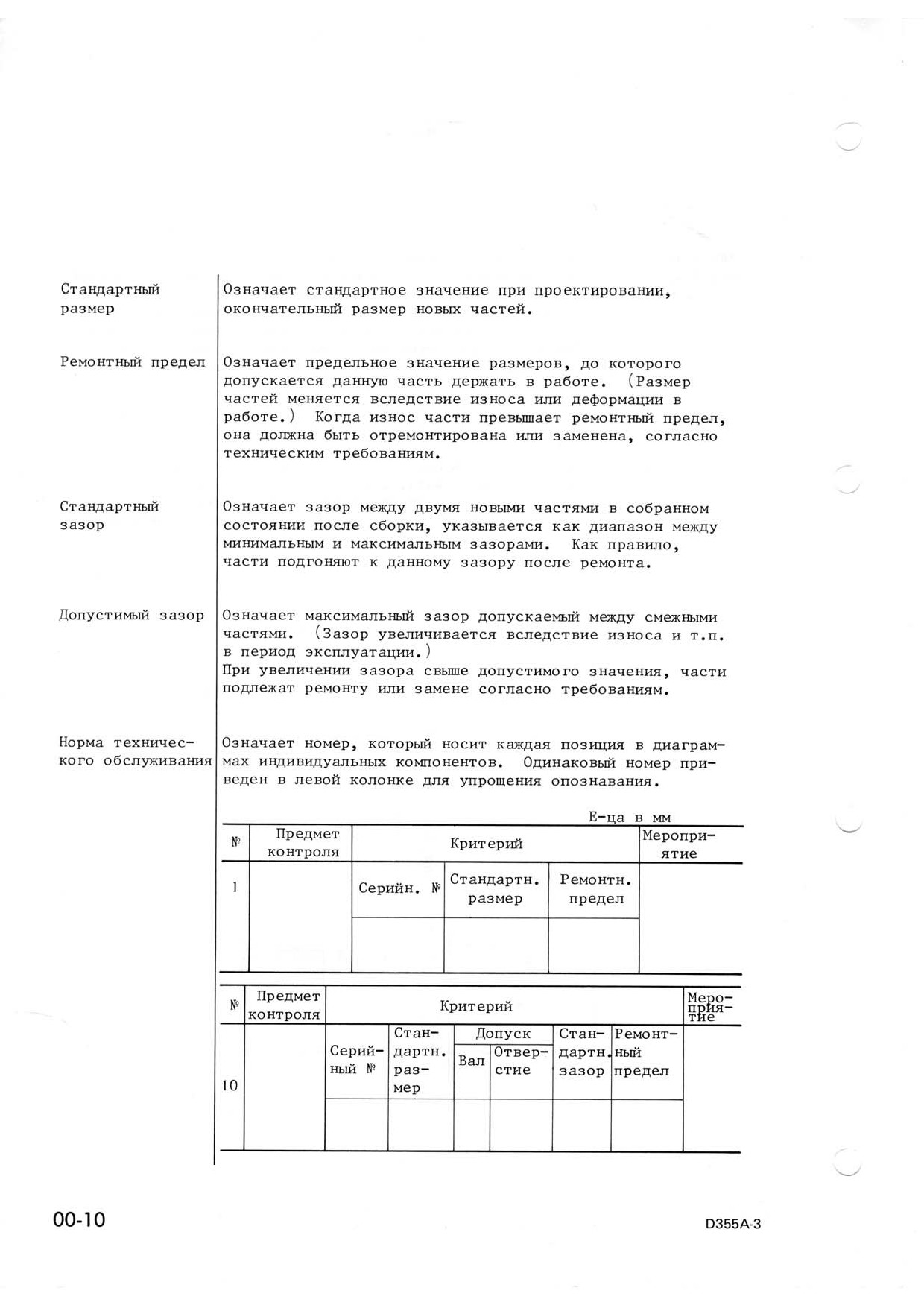

Норма технического обслуживания

Приводится описание критерия оценки разорванных частей

ИСПОЛЬЗОВАНИЕ ЗАВОДСКОЙ ИНСТРУКЦИИ
Заводская инструкция состоит из нескольких томов для выполнения ремонта соответствующих узлов и компонентов.

Они разделяются следующим образом:

Том шасси: составлен для каждой модели машины

Том двигателя: составлен для каждой серии двигателей

Том электрической части:

Собран в один том для

Том топливнои системы :

покрытия всех моделей

Том принадлежностей :

В дополнение составлены следующие тома, предназначенные для ознакомления читателей с техникой высокого уровня по реконструкции машин, покрывающие все модели.

Том двигателя Том ходовой части

Составлены следующие тома для контроля и испытаний, осуществляемых по окончании ремонта:

Том руководства по повторно используемым частям Том методов стендовых испытаний

Эти разные тома подготовлены с избежанием повторения одной и той же информации. Поэтому с целью проведения всех видов ремонта любой модели, необходимо иметь заводскую инструкцию том двигателя, том топливной системы и том электрической части для данной модели.

Настоящая заводская инструкция является томом шасси.

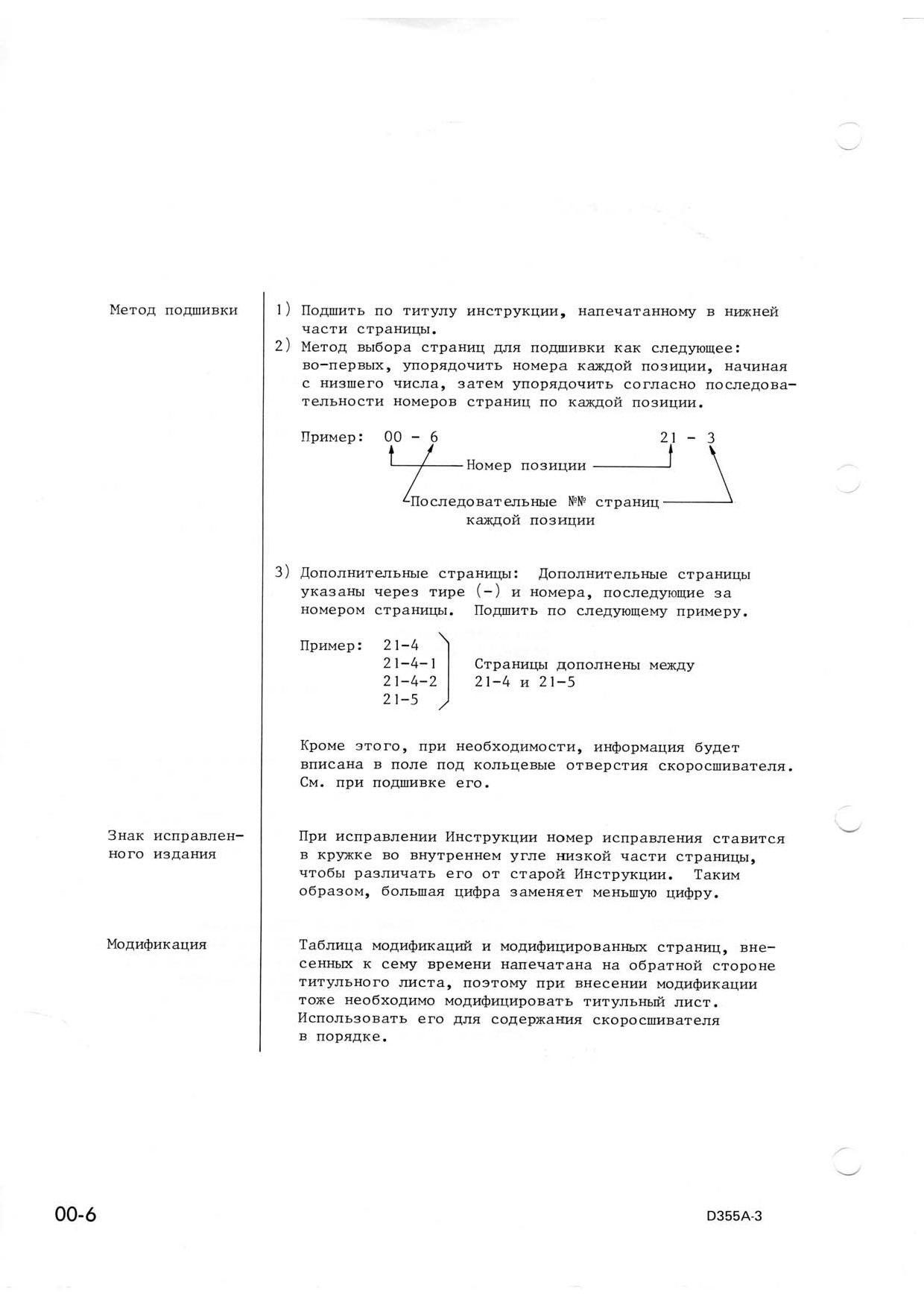

Получатели заводской инструкции регистрированы в Главной конторе КОМАЦУ. Любые дополнения, исправления или другие модификации будут отправлены всем получателем без ошибки. Следовательно, определенному лицу должна быть отведена ответственность заведовать Заводской инструкцией. Этим и только возможно страницы добавить или заменить без задержки и инструкцию держать новейшей с открытым доступом к использованию.

Условные

изображения

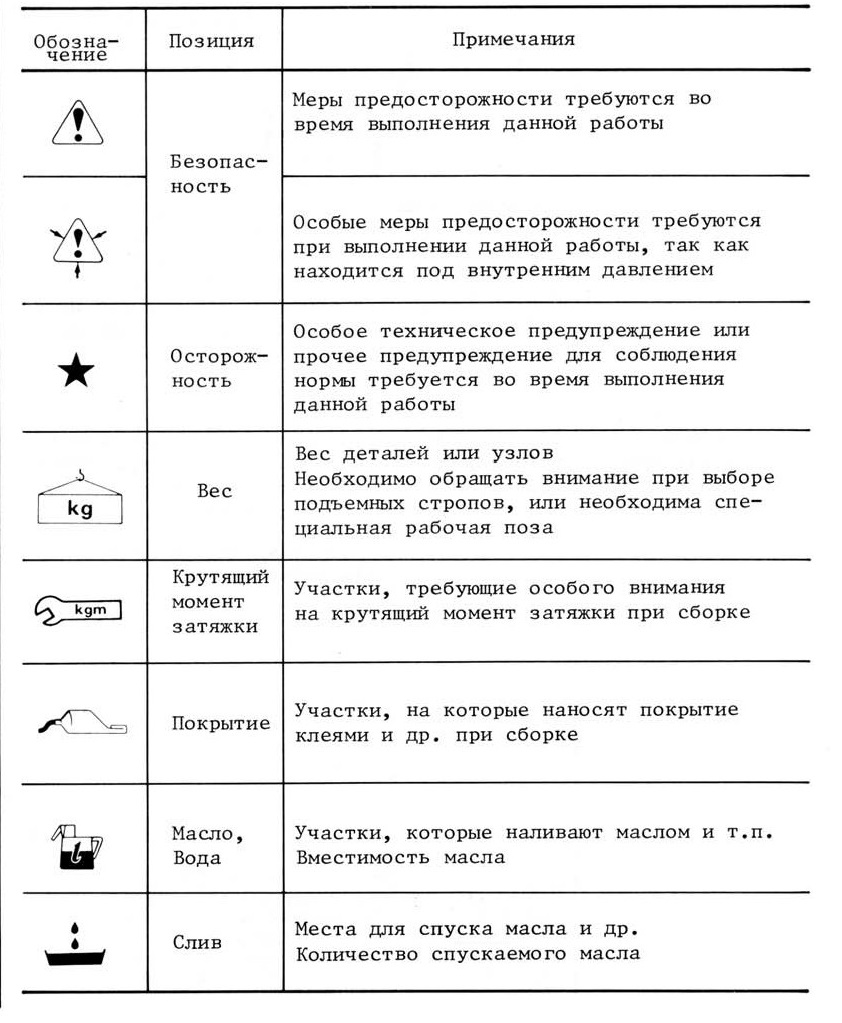

С тем чтобы сделать Заводскую инструкцию полезной на практике эксплуатации, важные места для обеспечения безопасности и качества работы отмечены следующими изображениями.

01 ОБЩЕЕ

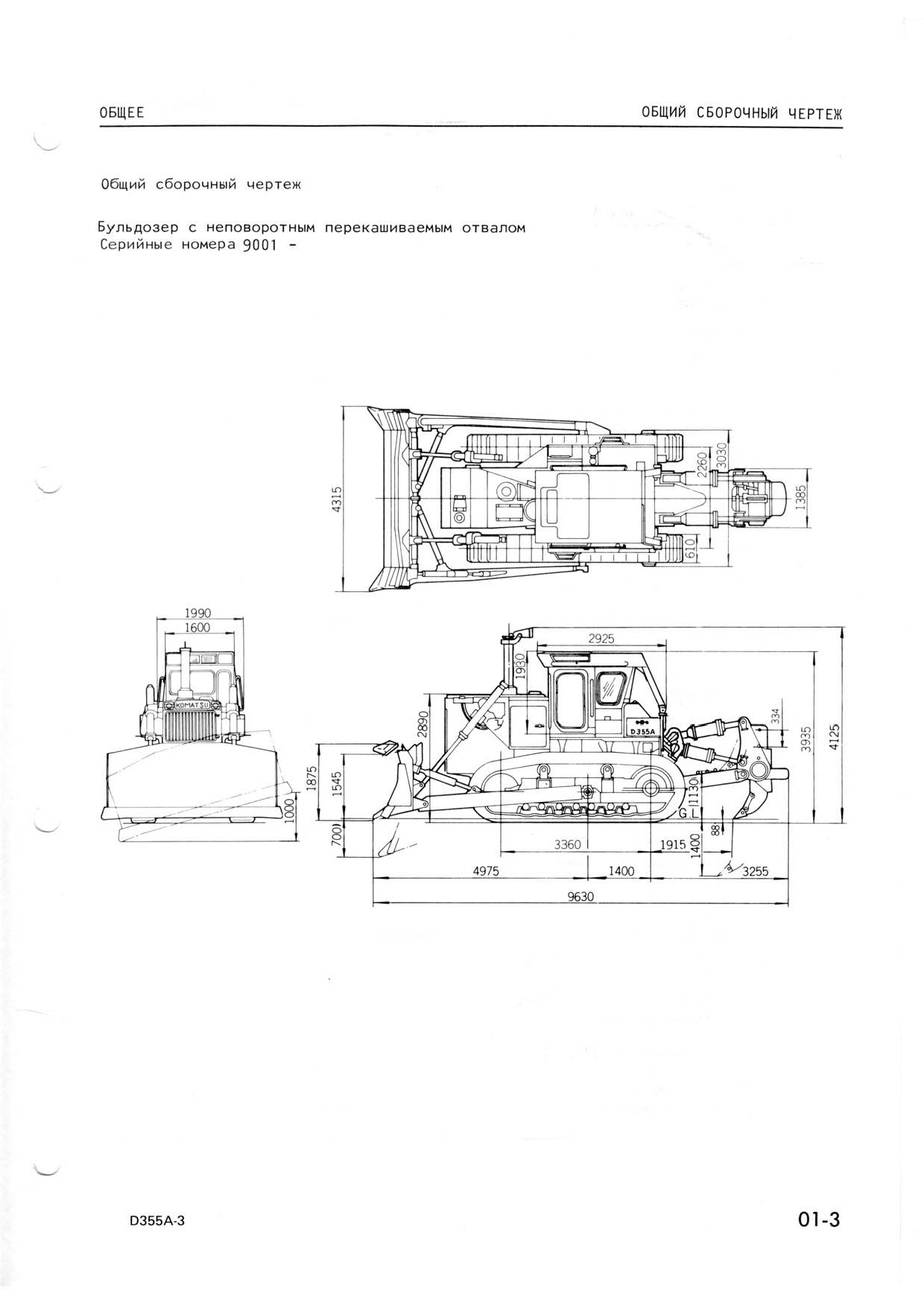

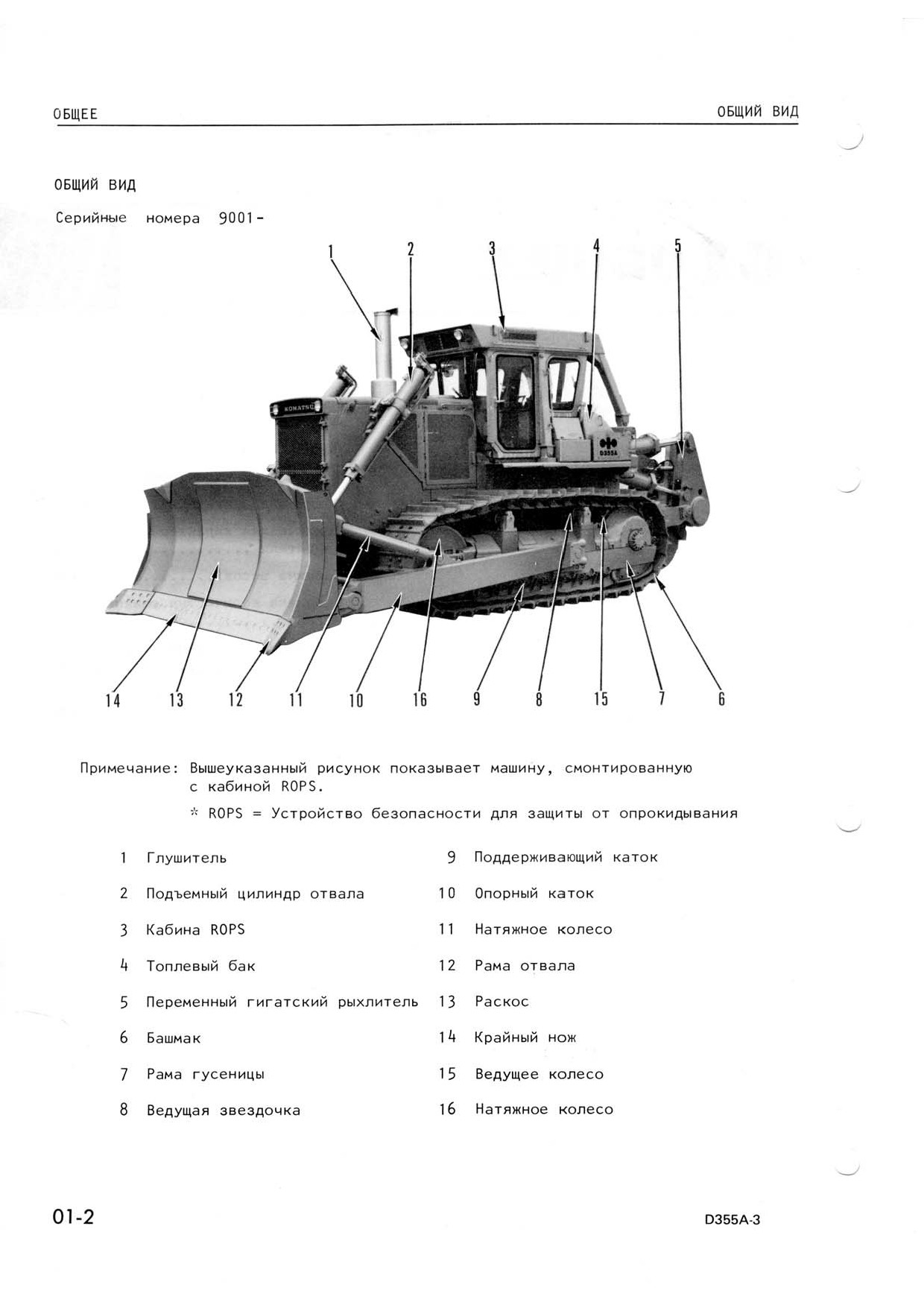

Общий вид .................01- 2

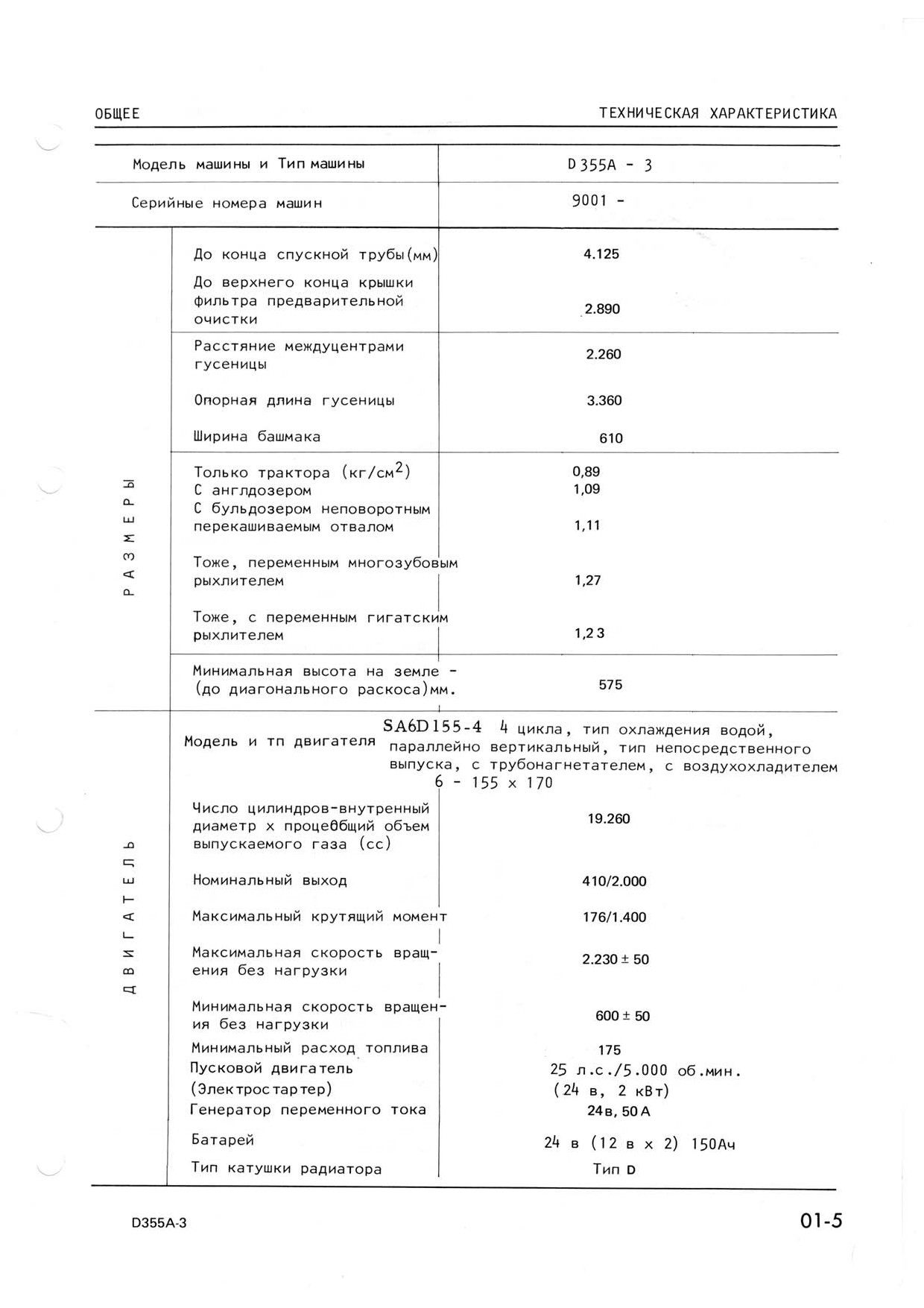

Общий сборочный чертеж . . . . 01- 3

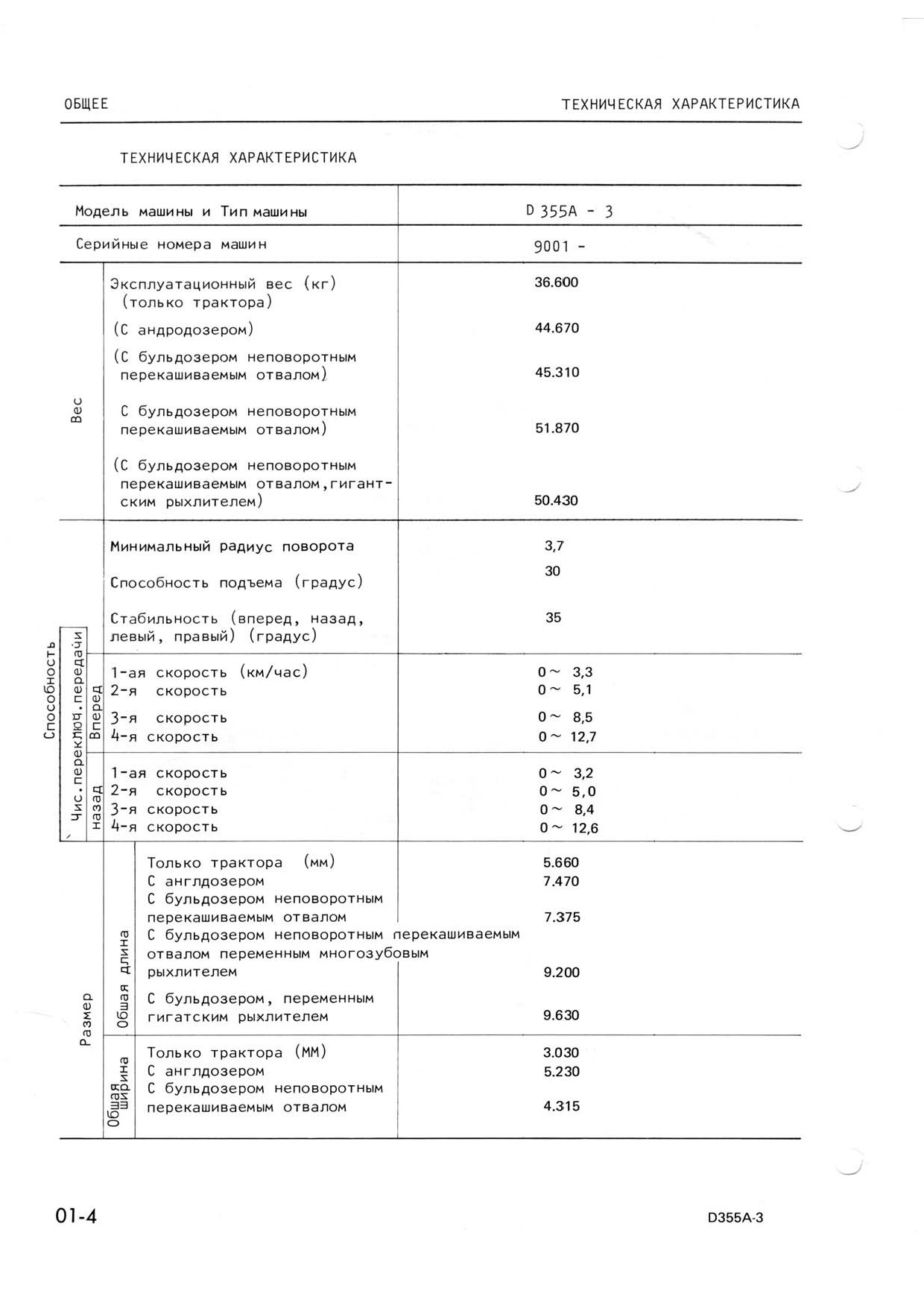

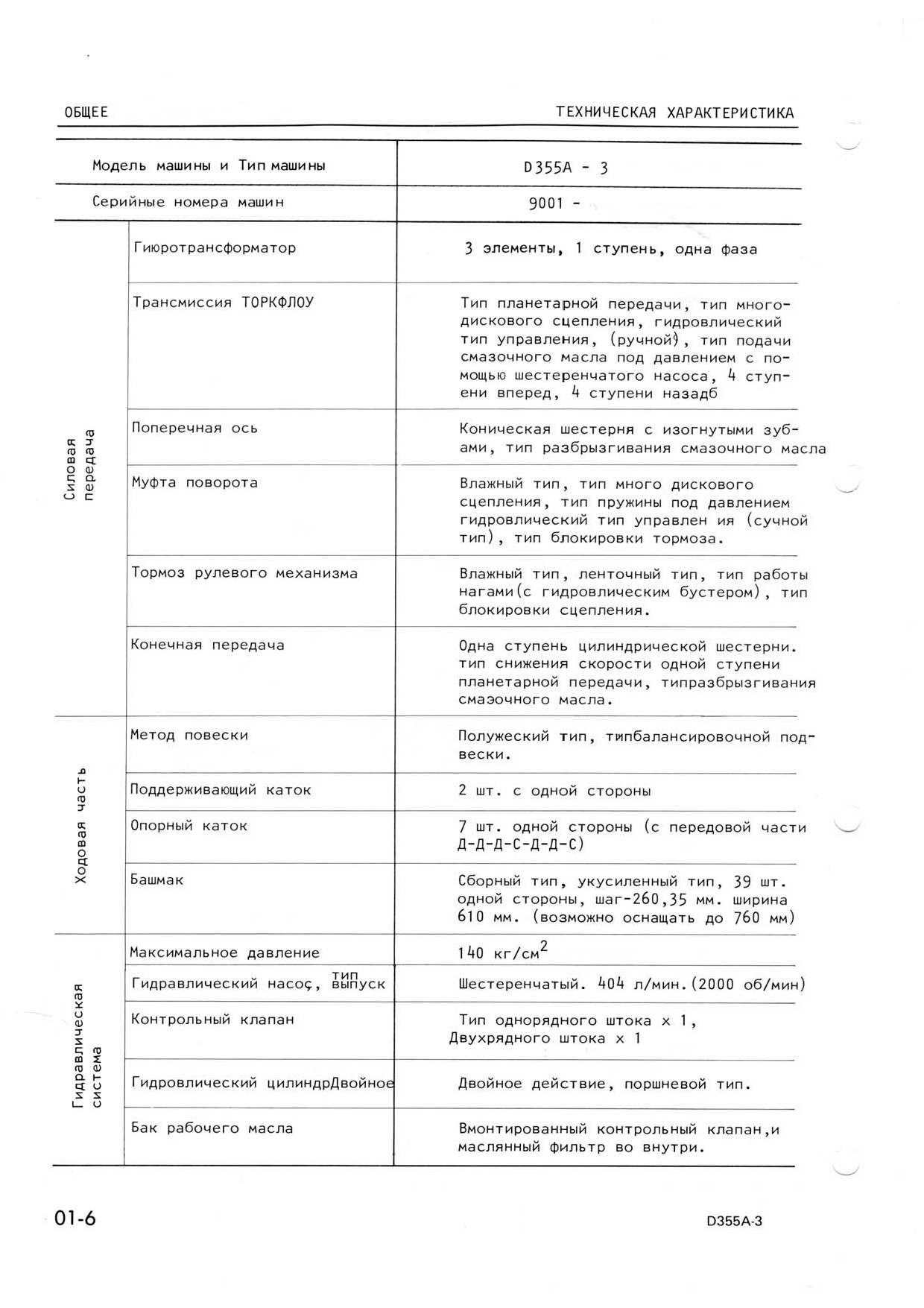

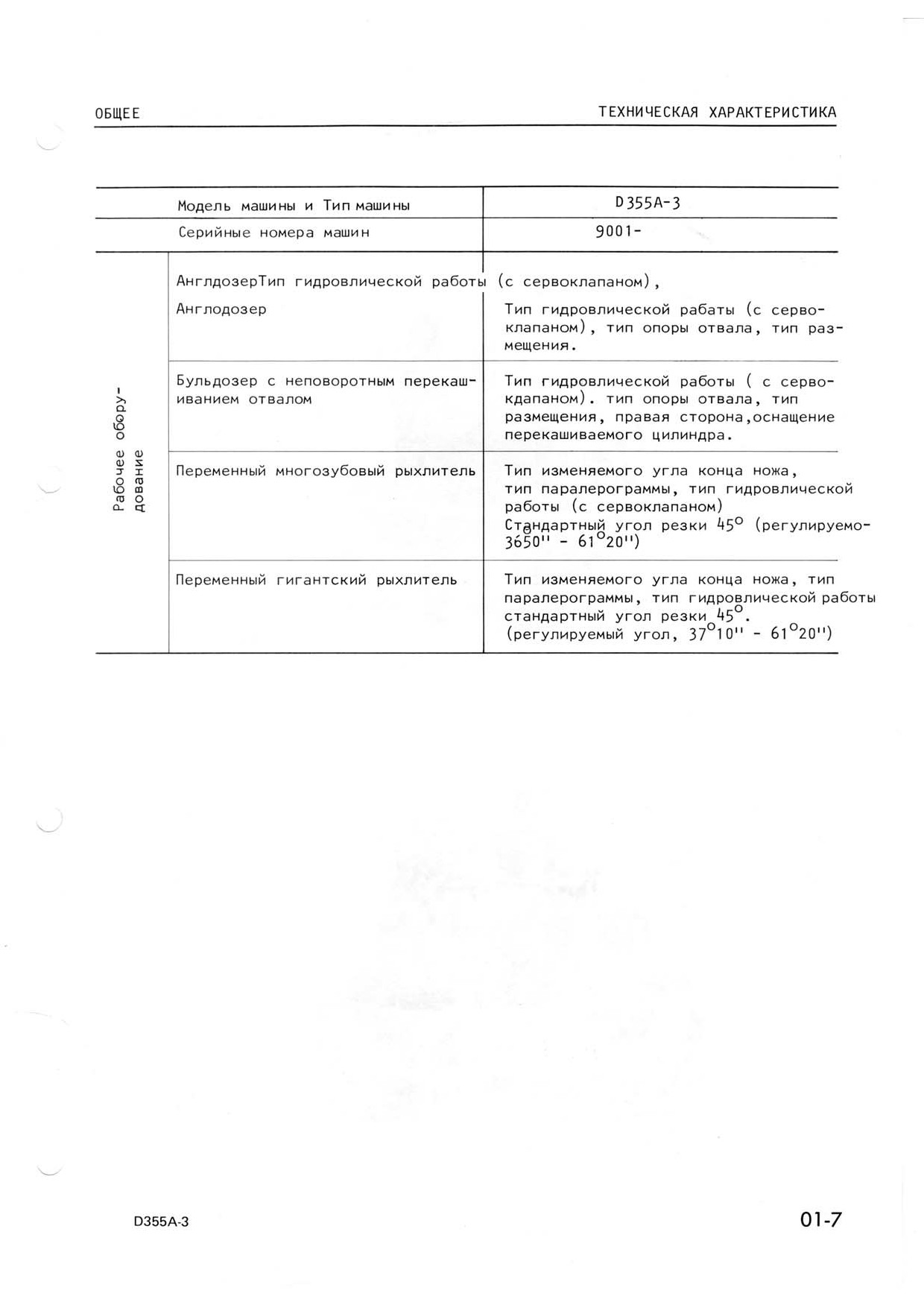

Техническая характеристика. 01- 4

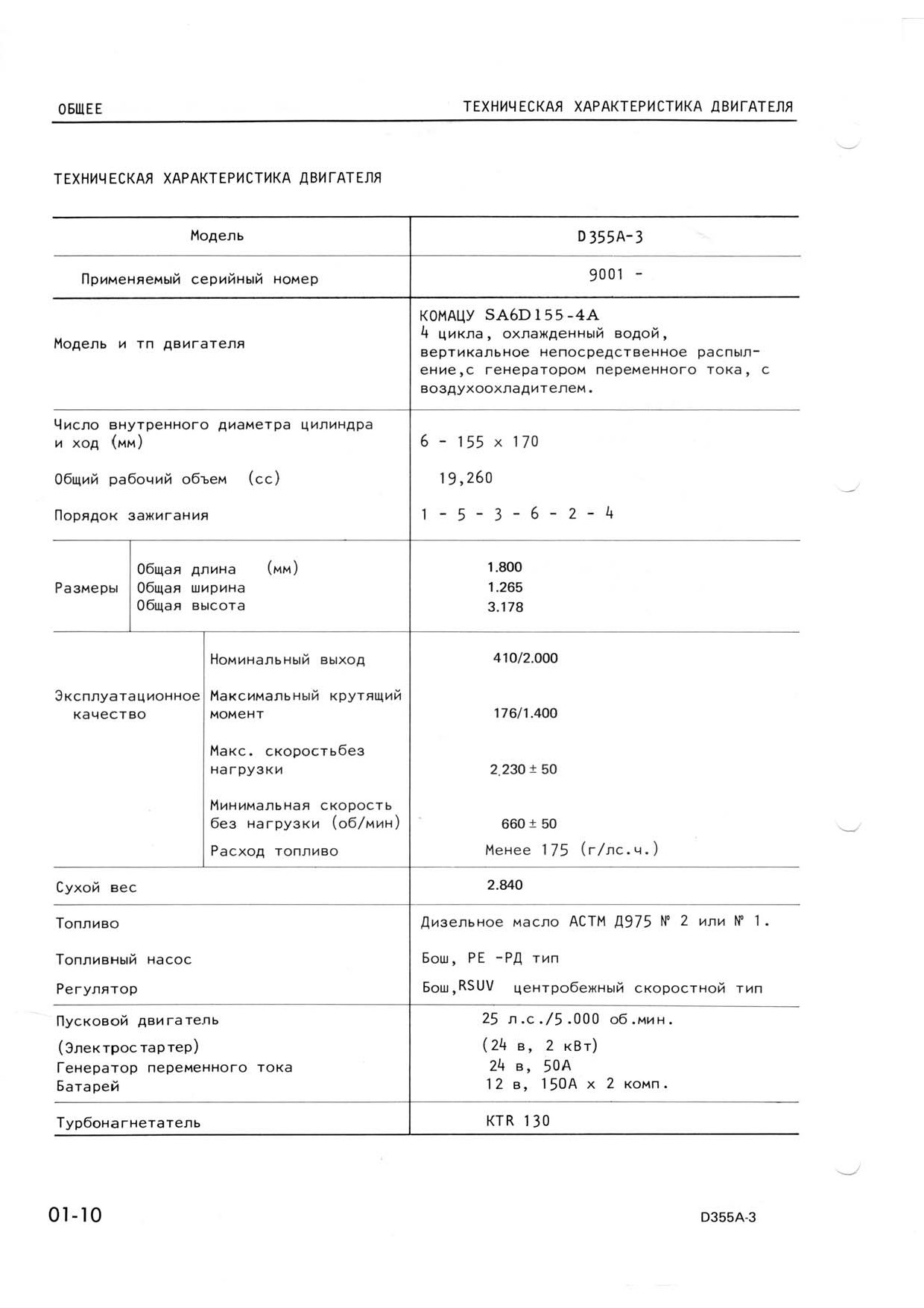

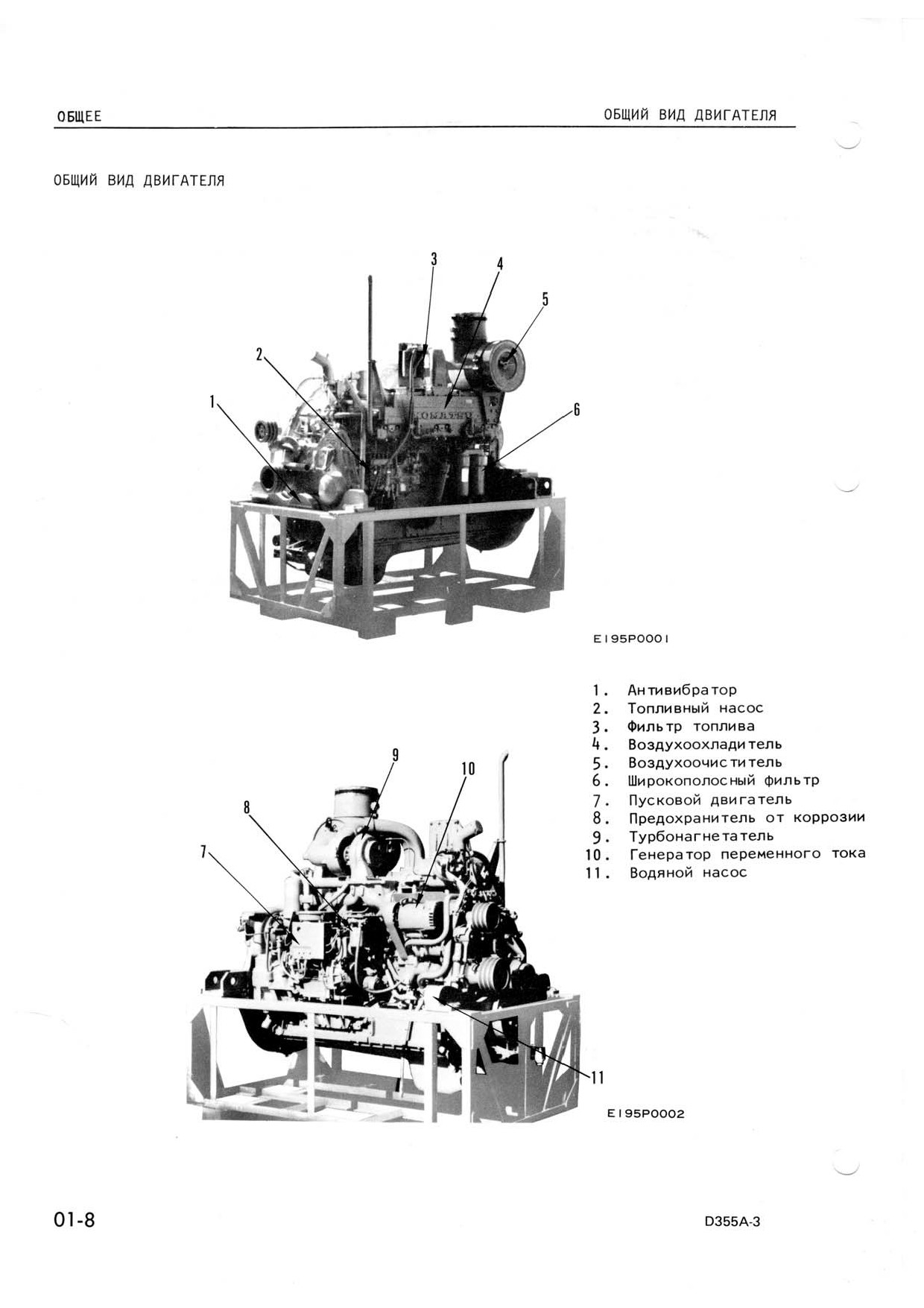

Общий вид двигателя .......01- 8

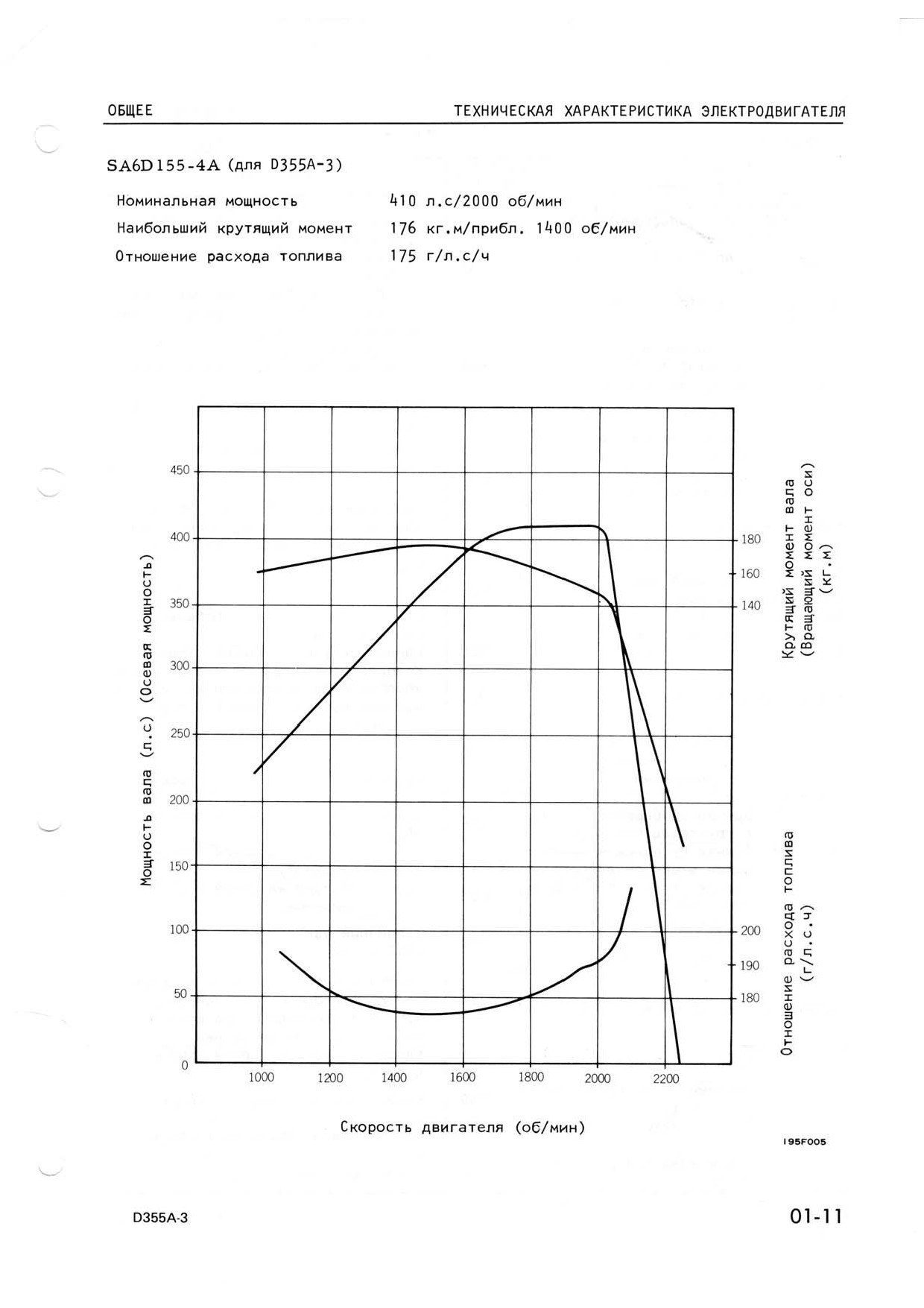

Техническая характеристика двигателя ................. 01-10

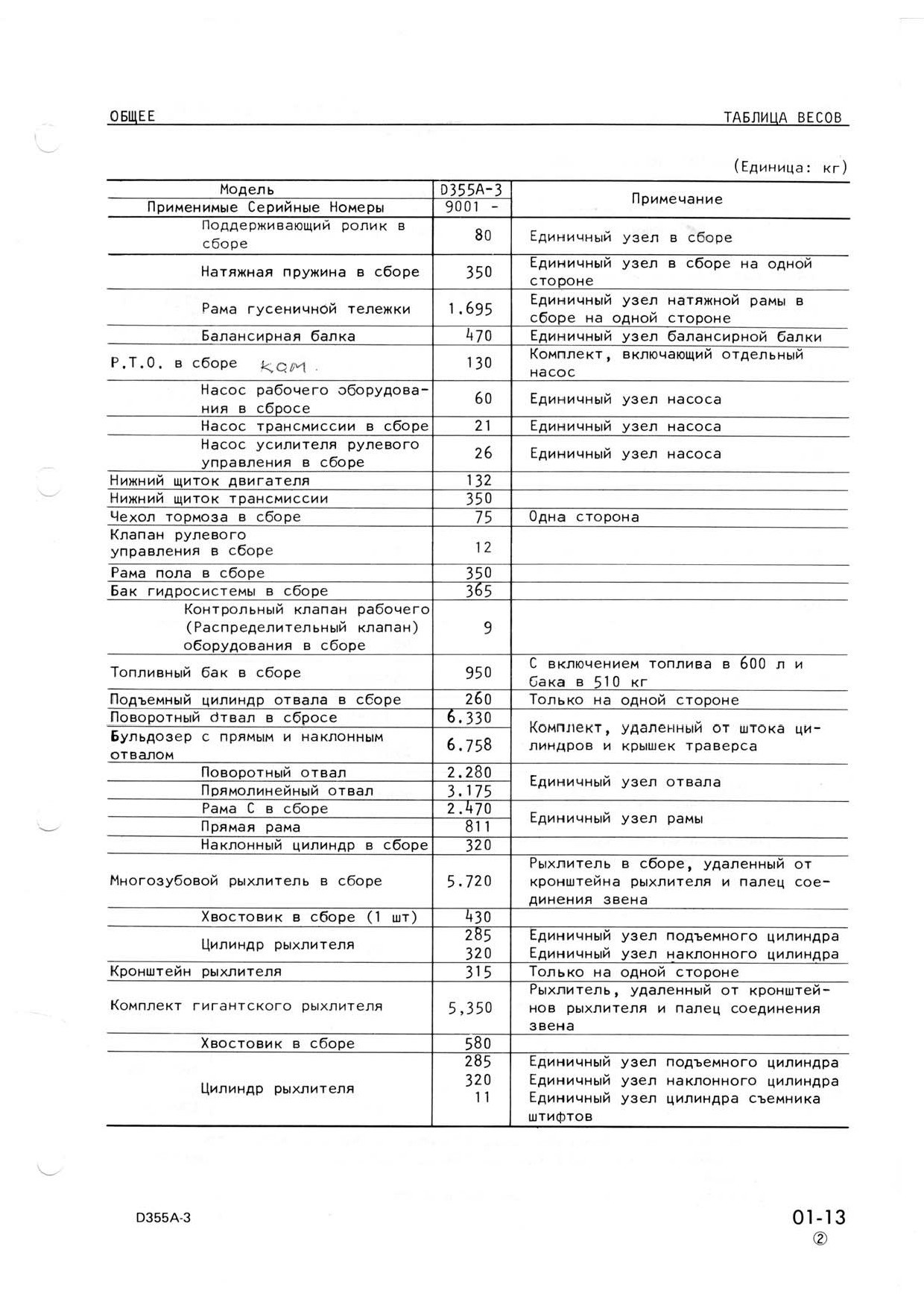

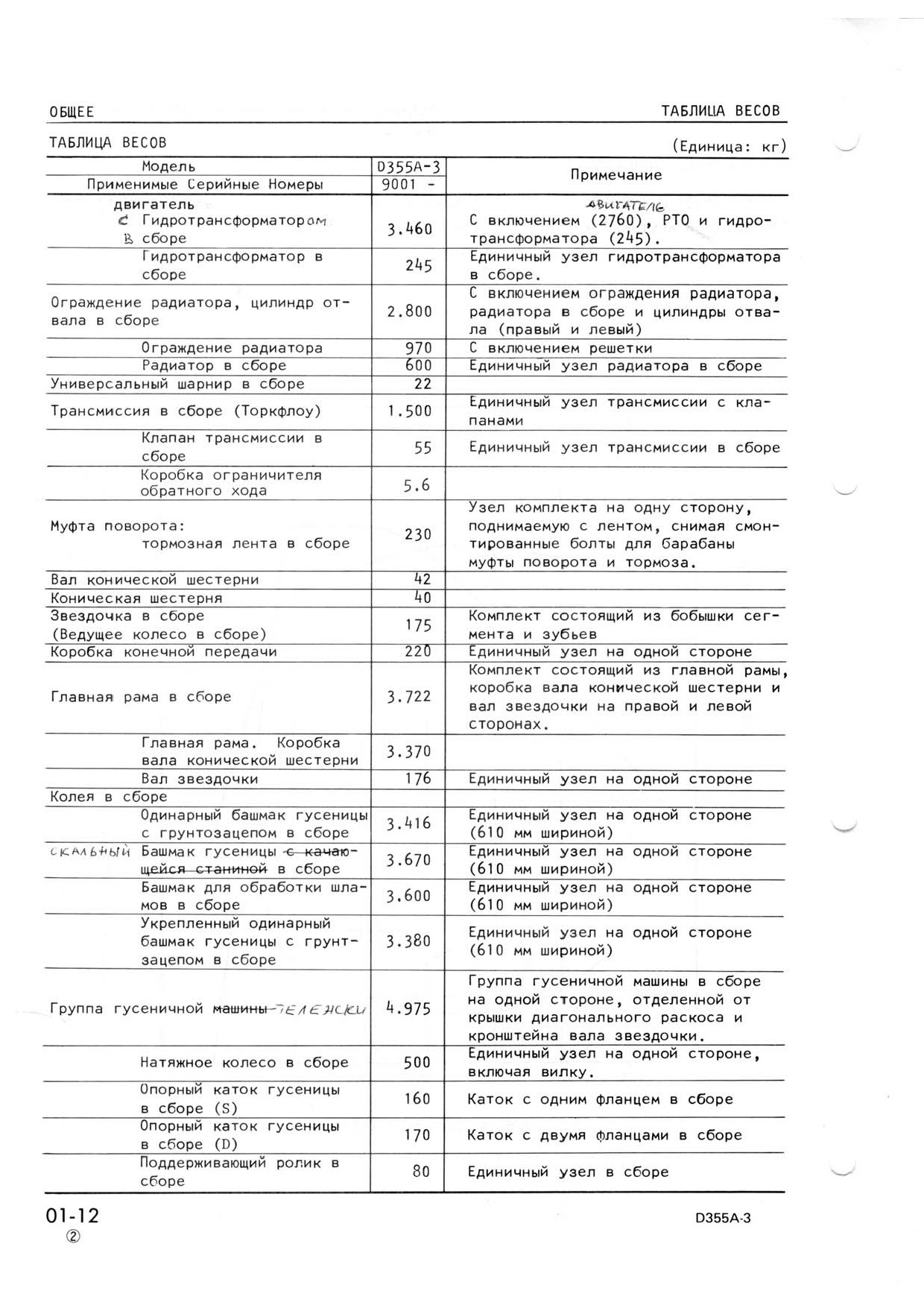

Таблича весов ............. 01-12

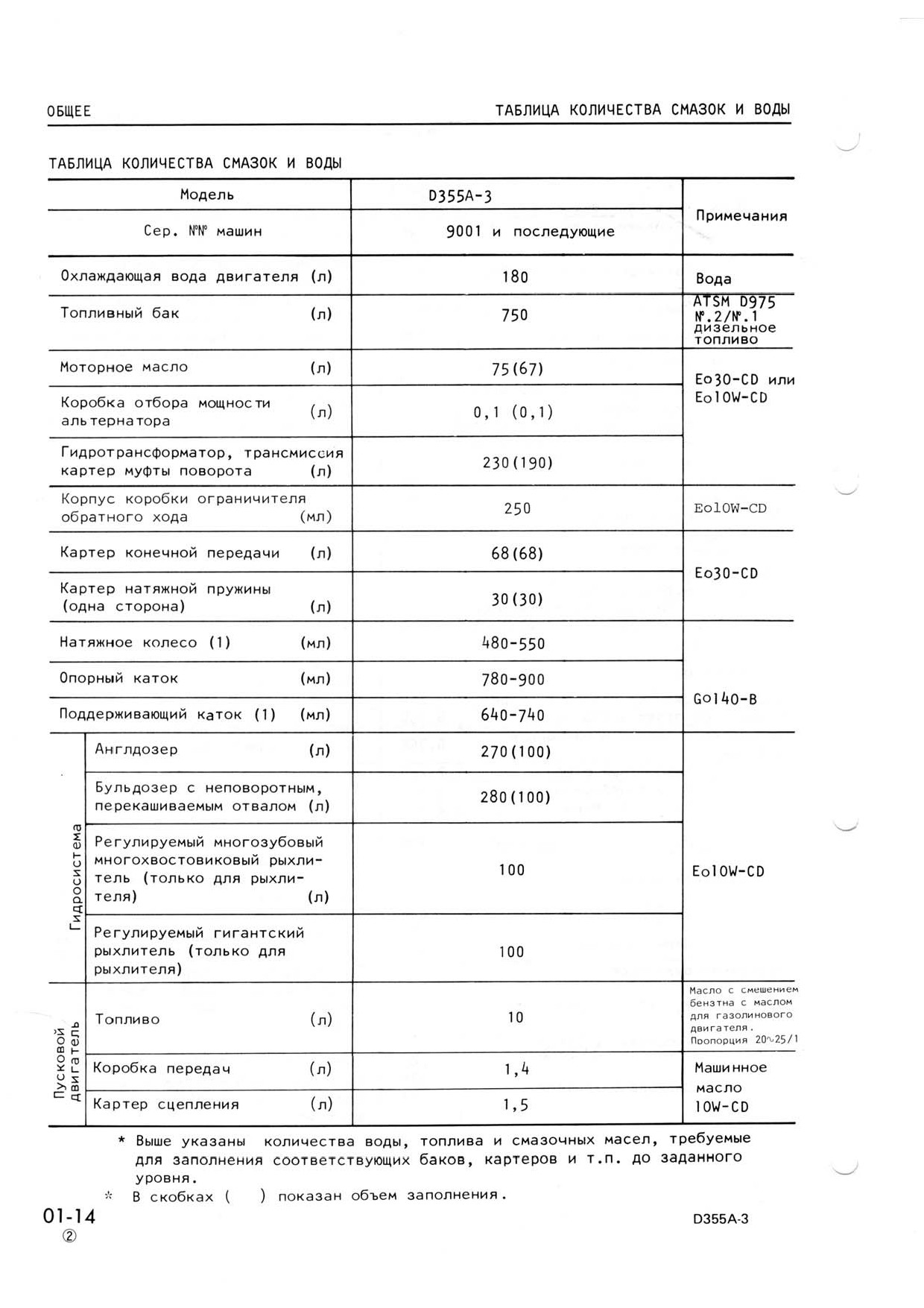

Табличка количества смазок и воды.................... 01-14

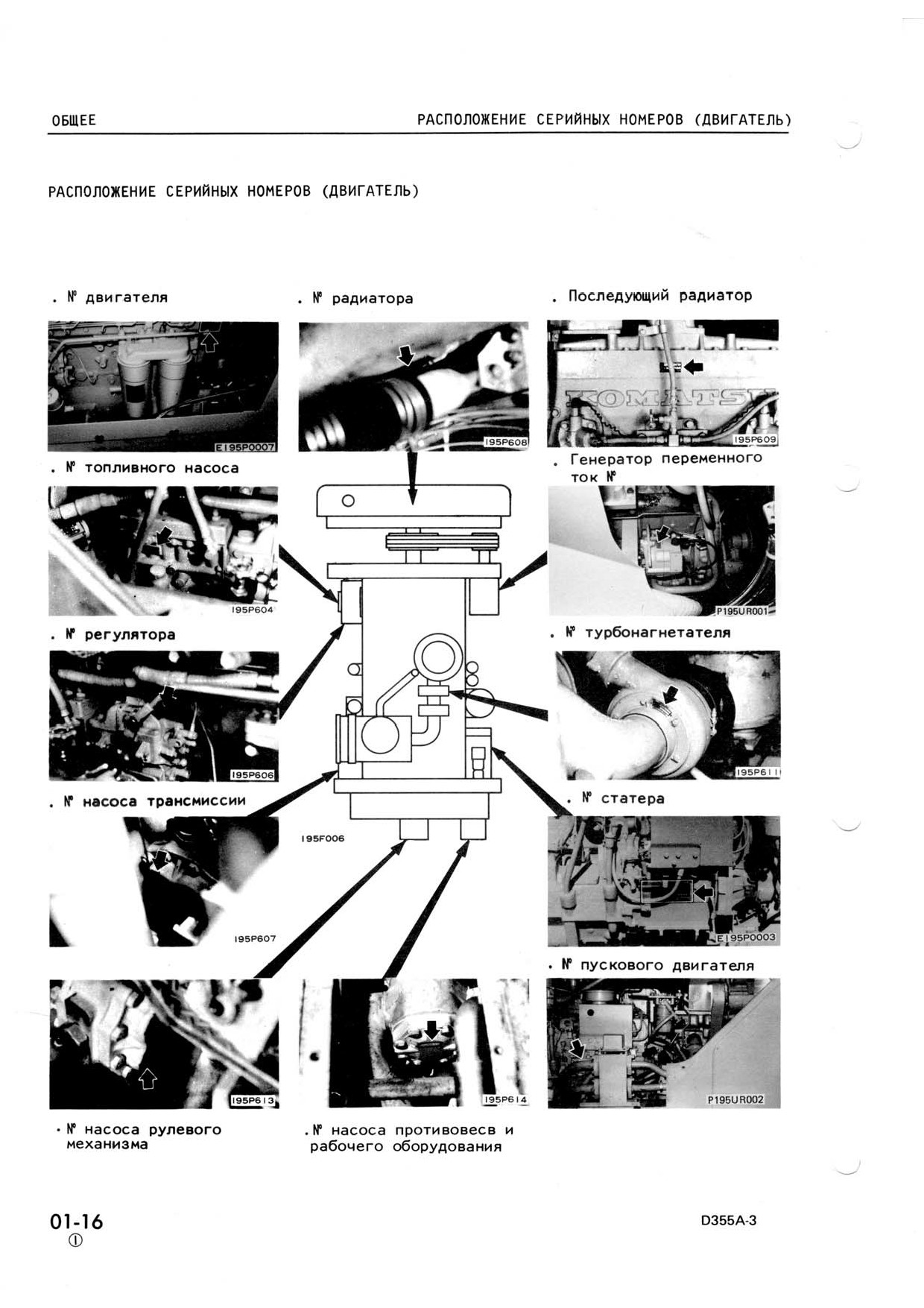

Расположение серийных

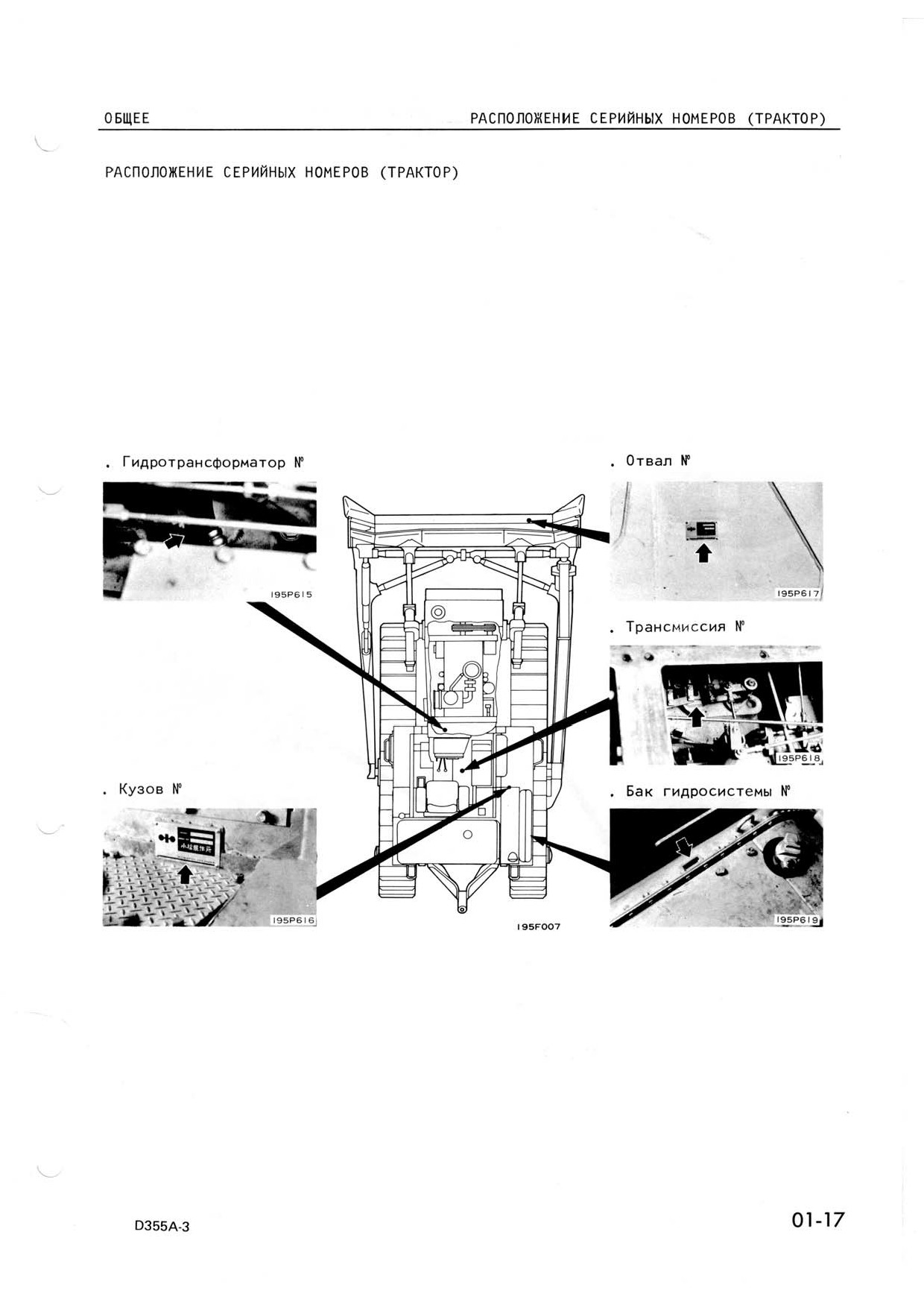

номеров ................... 01-16

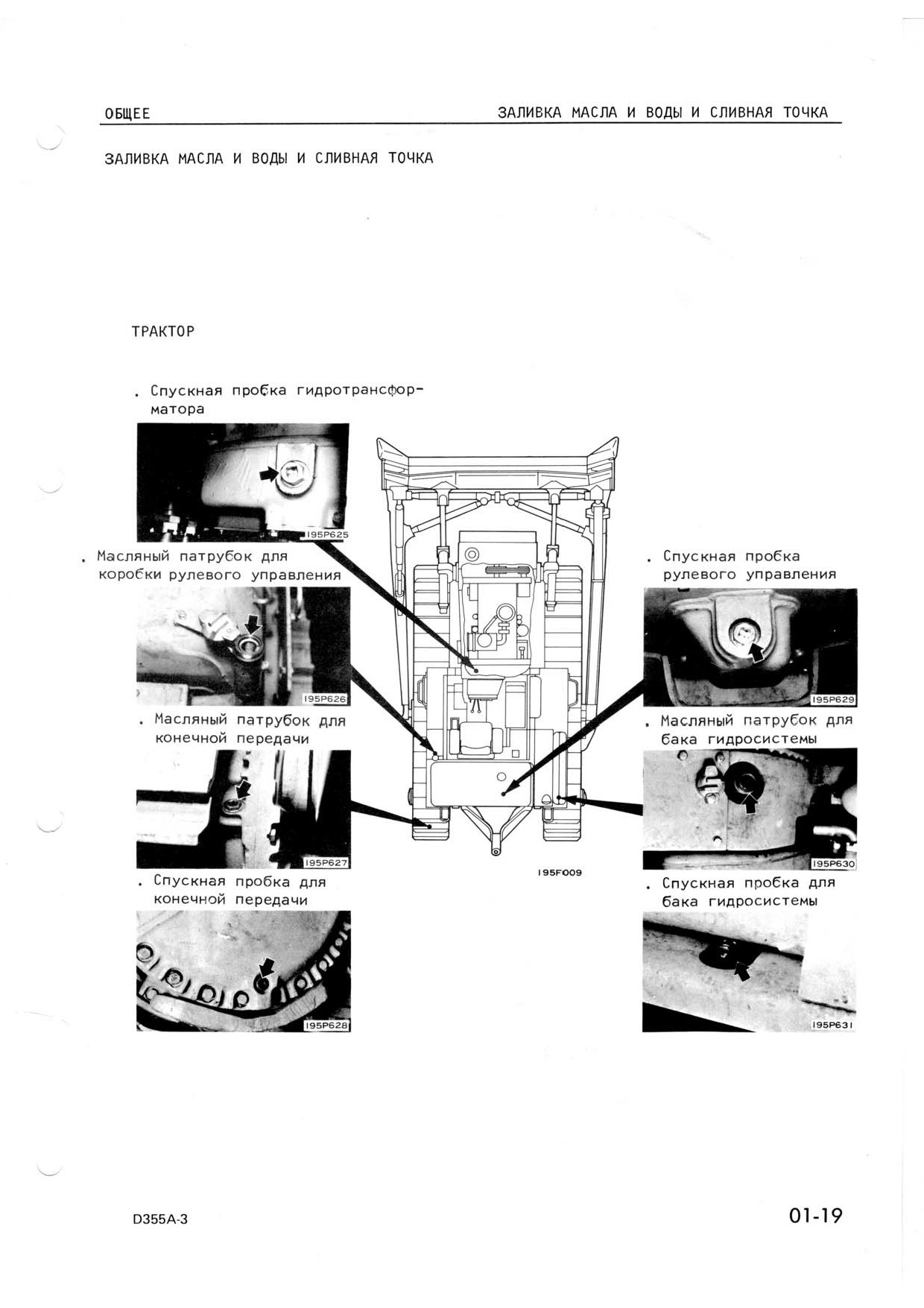

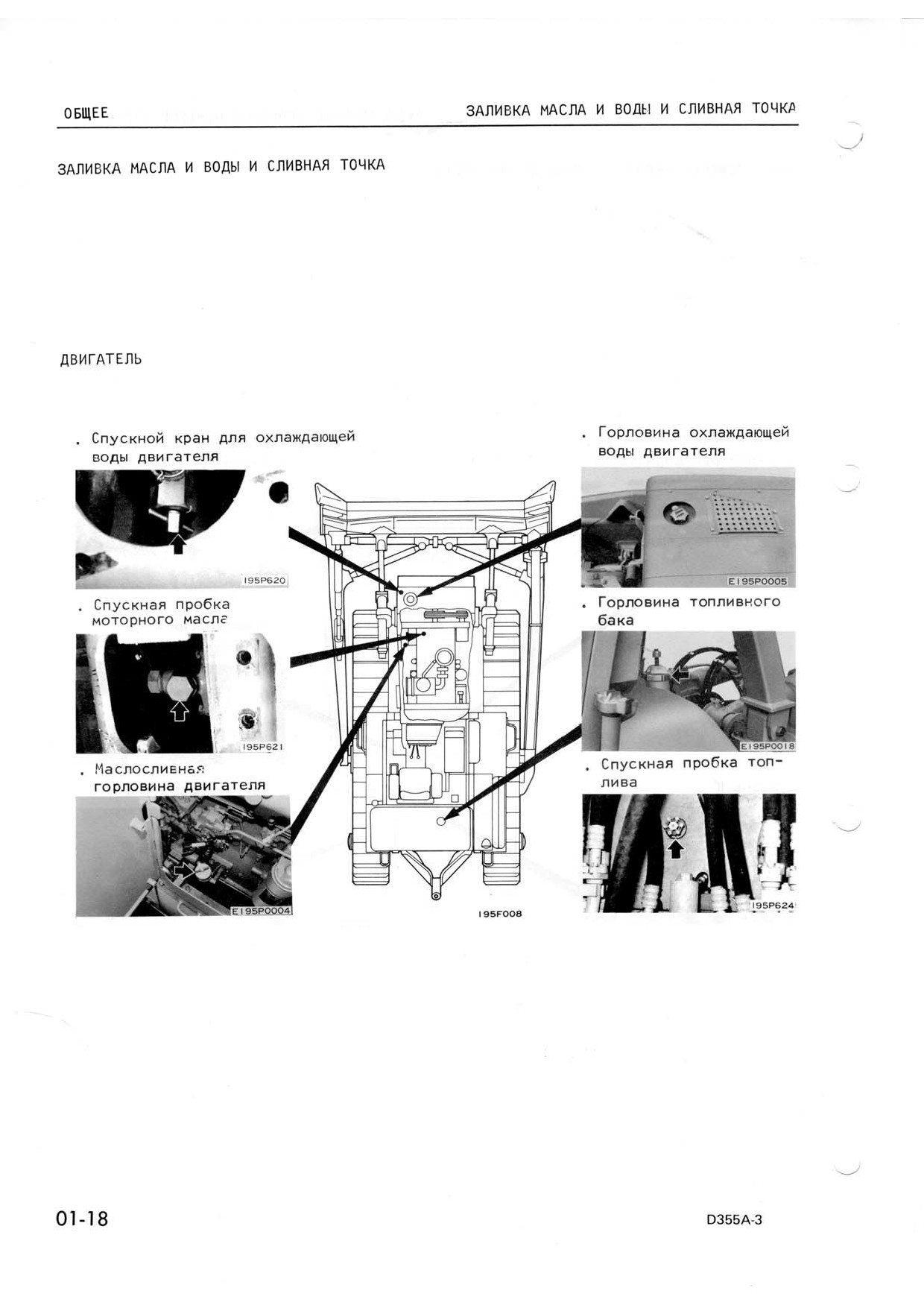

Заливка масла и воды и сливная точка ............. 01-18

ОБЩИЙ ВИД
