Komatsu автогрейдер GD511A-1 (серийный номер 10243 и выше). Инструкция - часть 1

ПРЕДИСЛОВИЕ
В этой инструкции приведены правила и принципы, которые помогут Вам обеспечить безопасную и эффективную эксплуатацию данной машины. Приведенные в данной инструкции меры предосторожности должны всегда соблюдаться при эксплуатации и при техобслуживании машины. Причиной большинства аварий является несоблюдение основных правил техники безопасности при эксплуатации и техобслуживании машин. Аварий можно избежать, если заранее предвидеть условия, которые могут привести к опасным ситуациям при эксплуатации и техобслуживании машин.
< ПРЕДУПРЕЖДЕНИЕ
Операторы и персонал по техобслуживанию до начала эксплуатации или техобслуживания машины всегда должны сделать следующее:

• Обязательно прочитать и понять данную инструкцию, прежде чем работать на машине или обслуживать ее.

• Прочитать указания по технике безопасности, приведенные в данной инструкции, и предупредительные таблички, установленные на машине, и убедиться в полном понимании их содержания.

Храните эту Инструкцию по эксплуатации и техобслуживанию в специально отведенном для этого месте, указанном на рисунке внизу. Все специалисты, имеющие отношение к данной машине, должны периодически читать ее.

В случае невозможности пользования данной инструкцией вследствие ее утери или загрязнения незамедлительно обратитесь к фирме Комацу или ее дистрибьютору за новой инструкцией.

При продаже машины обязательно передайте данную инструкцию новому владельцу.

Фирма Комацу поставляет машины, которые соответствуют техническим нормам и стандартам страны назначения.

Данная машина сконструирована и построена в соответствии со стандартами и правилами Японии. Правила и стандарты в других странах могут отличаться от принятых в Японии. При использовании машины в другой стране перед началом работы на машине необходимо проконсультироваться с дистрибьютором фирмы Кома-му.

В данном руководстве приняты международные единицы измерения (Си).

Для справки единицы массы, приведенные в предыдущих руководствах, указаны в скобках ().
Место хранения Инструкции по эксплуатации и техобслуживанию:

Перчаточный ящик на спинке сиденья
1-2

ГАРАНТИЯ НА СИСТЕМУ КОНТРОЛЯ ТОКСИЧНЫХ ВЫБРОСОВ В АТМОСФЕРУ ГАРАНТИЯ НА СИСТЕМУ КОНТРОЛЯ ТОКСИЧНЫХ ВЫБРОСОВ В АТМОСФЕРУ (ПРИМЕНИМО ТОЛЬКО ДЛЯ КАНАДЫ)

1. Продукция, на которую распространяется гарантия

Компании Komatsu America International Company, Komatsu Mining Systems Inc. и Komatsu Utility Corporation (общее название Комацу) выпускают и продают изделия под торговыми марками Komatsu, Dresser, Dressta, Haulpak и Galion. Данная гарантия на систему контроля токсичных выбросов в атмосферу распространяется на новые двигатели под маркой Комацу, установленные на данных изделиях и используемые в Канаде на машинах, предназначенных для промышленного использования во внедорожных условиях. Гарантия распространяется только на двигатели, выпущенные после 1 января 2000 года. Вопросами данной гарантии занимается дистрибьютор фирмы Комацу в Канаде.

2. Срок действия гарантии

Фирма Комацу гарантирует первому и последующим покупателям, что сконструированный, построенный и оснащенный двигатель на момент продажи фирмой Комацу соответствует федеральным нормам токсичности выхлопных газов, действующим в США в период изготовления двигателя, не имеет производственных дефектов и дефектов материалов, которые могут привести к нарушению этих норм. Гарантия действует в течение 5 лет или 3000 часов работы в зависимости от того, что наступит раньше, с даты поставки двигателя первому покупателю.

3. Ограничения

На неисправности, вызванные иными причинами, чем производственные дефекты и некачественные материалы, данные гарантийные обязательства не распространяются. Фирма Комацу не несет ответственности за неисправности и повреждения, вызванные причинами, которые Комацу определяет как неправильная эксплуатация или небрежность. К этим причинам также относятся (но не ограничиваются ими): эксплуатация без надлежащего охлаждения или смазки; переобогащение топливной смеси, повышенная частота вращения; недостаточное техобслуживание системы смазки, охлаждения и подачи впускного воздуха; неправильные хранение, запуск, прогрев, обкатка и выключение; несанкционированные модификации двигателя. Фирма Комацу также не несет ответственности за неисправности, явившиеся следствием использования топлива и охлаждающей жидкости несоответствующих марок, наличия грязи или иных примесей в топливе. Фирма Комацу не несет ответственности за ремонтные работы, не связанные с ремонтом двигателя, расходы вследствие простоя, побочные повреждения, штрафы, все эксплуатационные издержки и другие потери, вытекающие из несоблюдения гарантийных условий.

ФИРМА КОМАЦУ НЕ НЕСЕТ ОТВЕТСТВЕННОСТИ ЗА ВТОРОСТЕПЕННЫЕ ИЛИ КОСВЕННЫЕ ПОВРЕЖДЕНИЯ.

Данные гарантийные обязательства вместе с коммерческими гарантийными обязательствами являются единственными гарантийными обязательствами фирмы Комацу. Никакие другие гарантийные обязательства, явно выраж

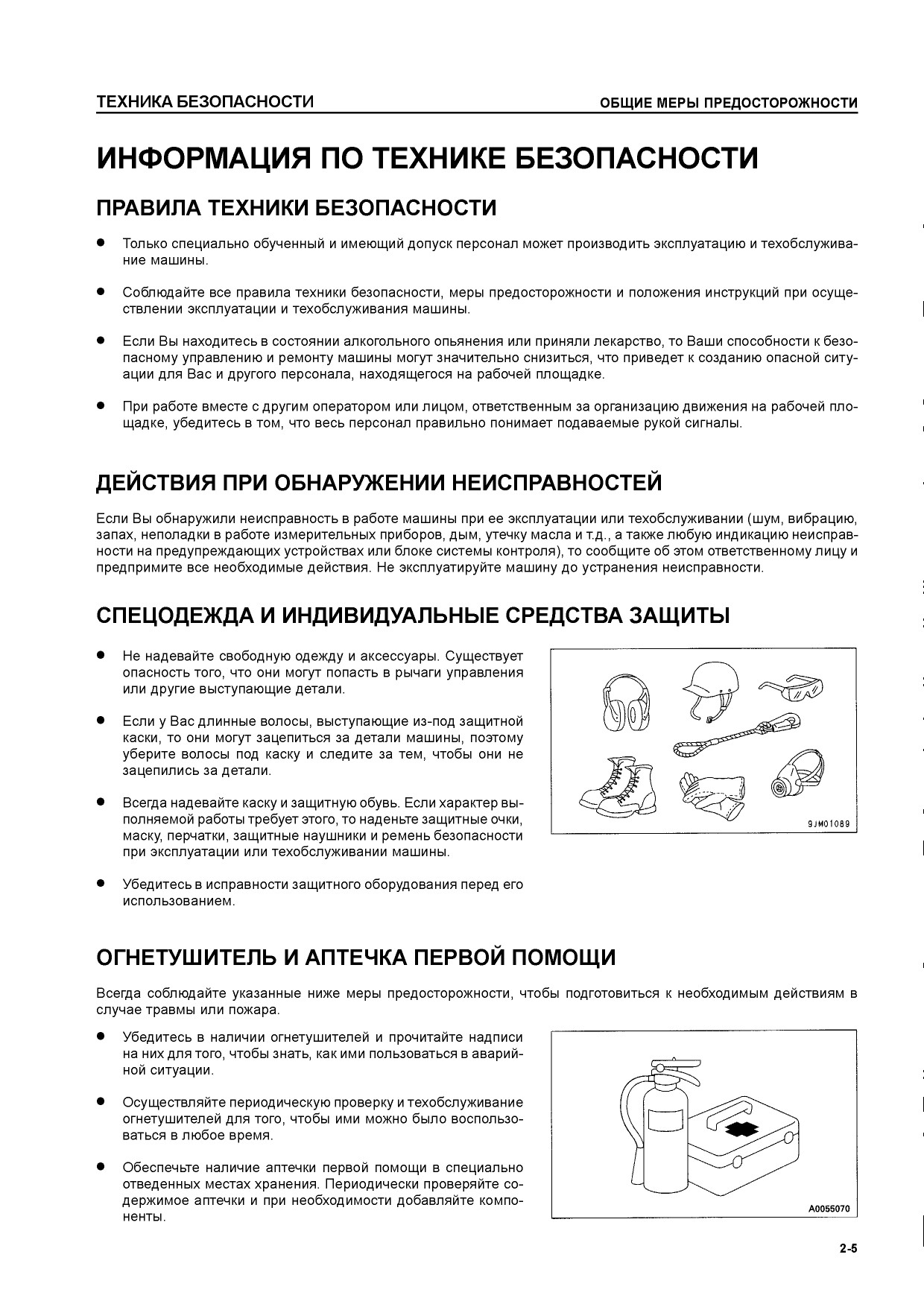

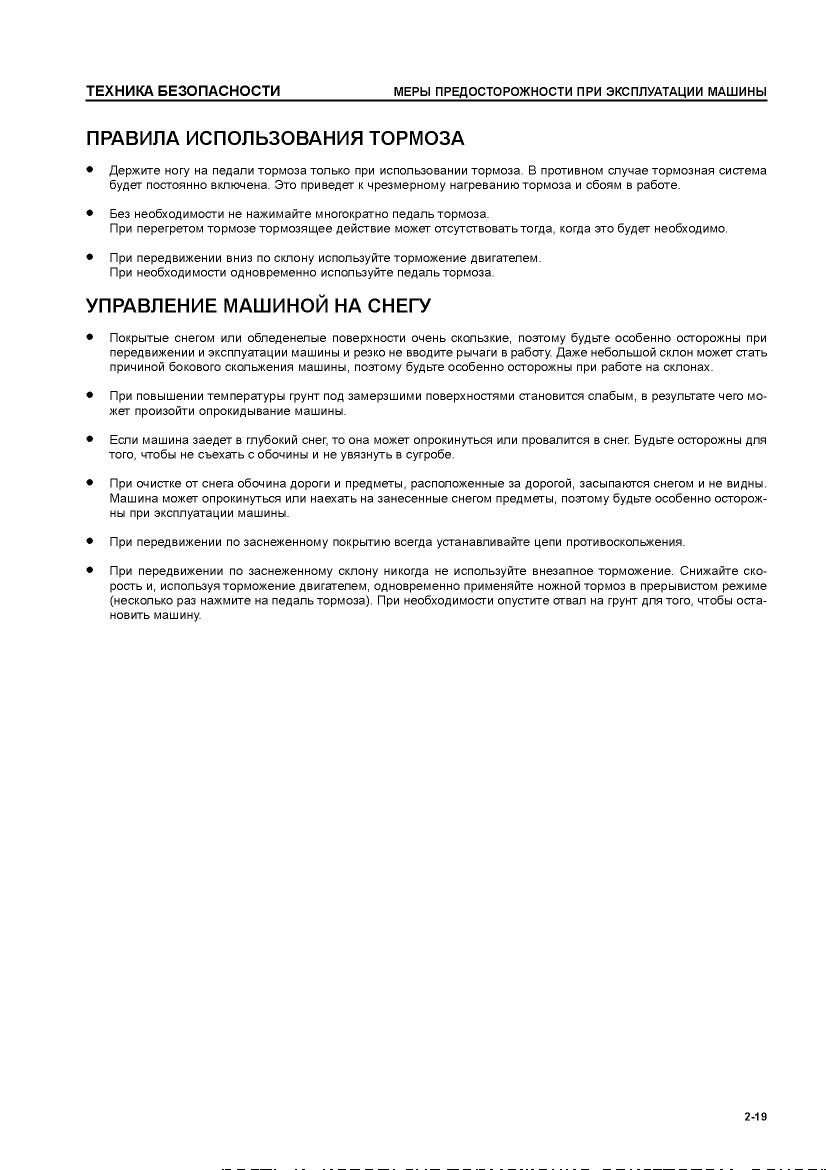

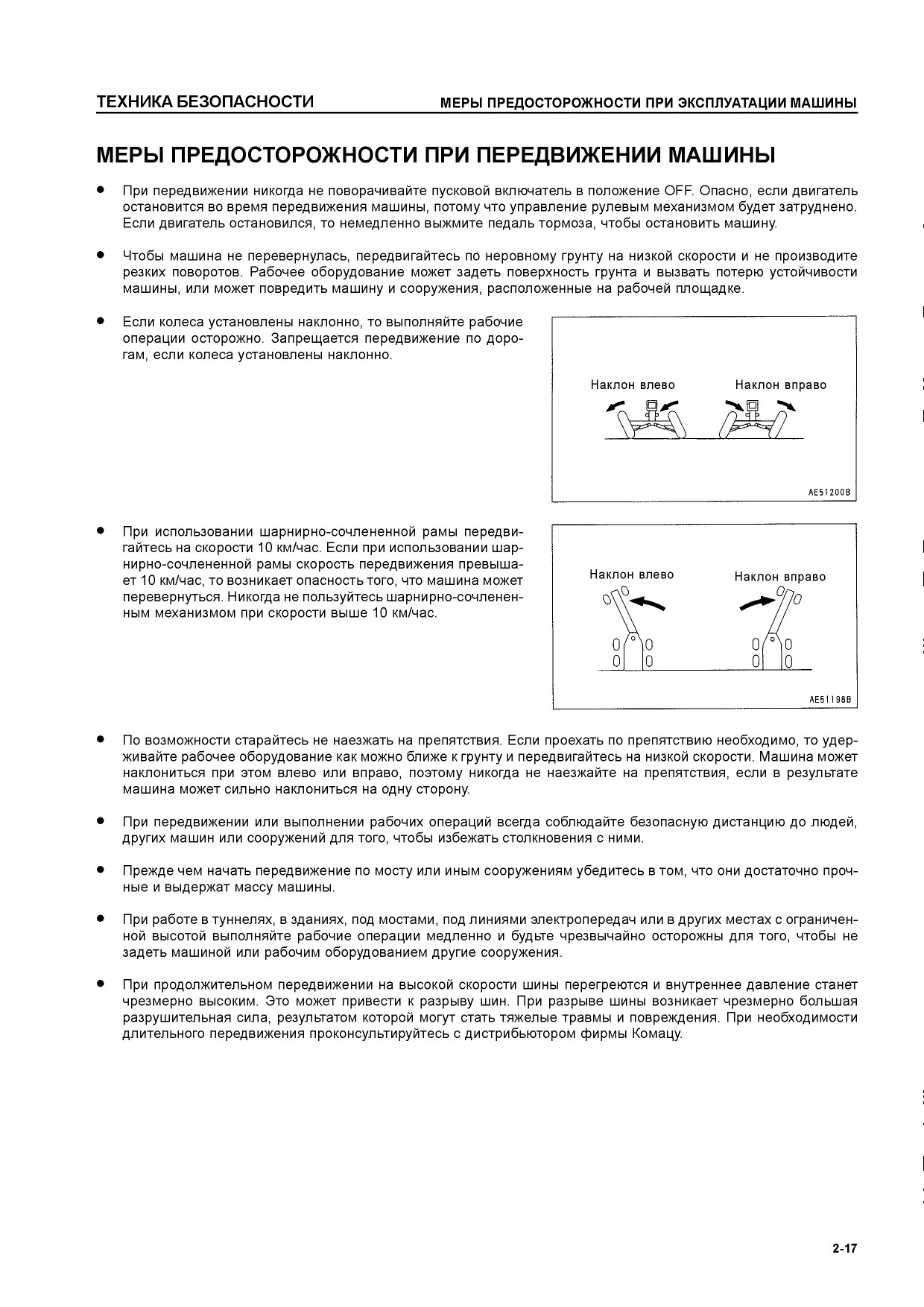

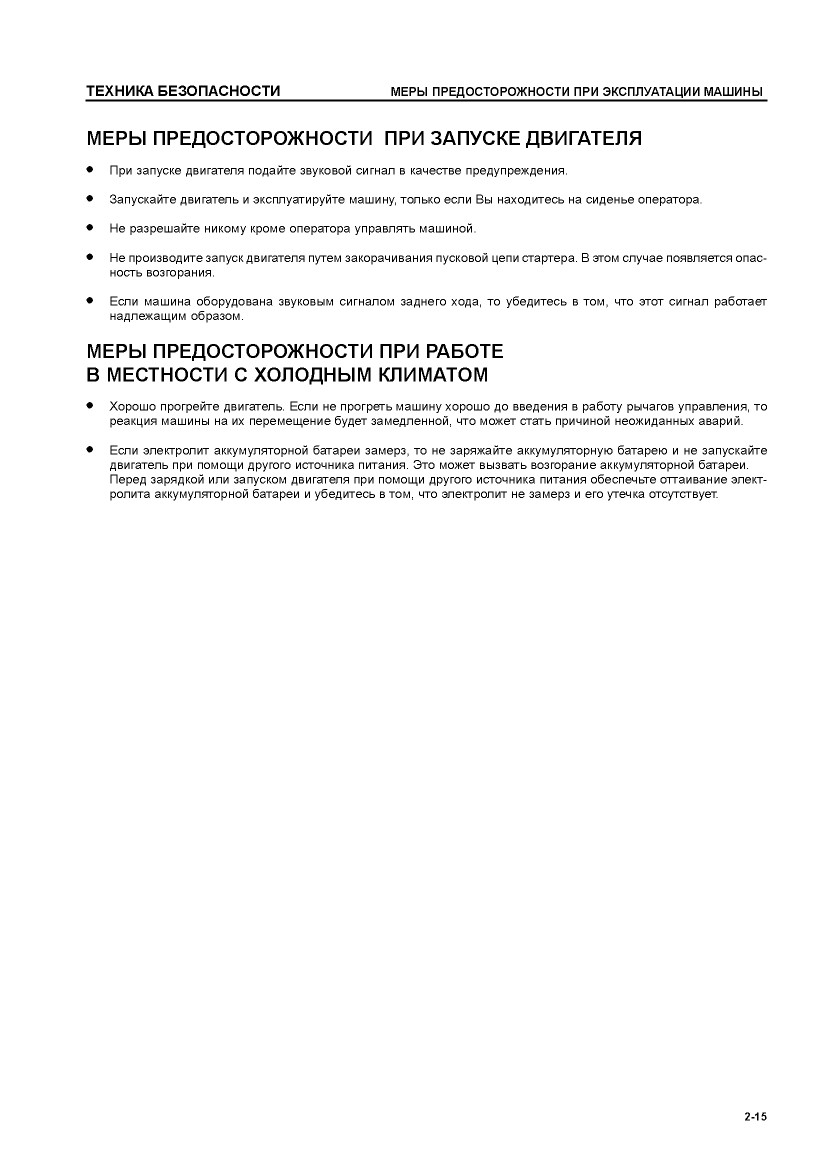

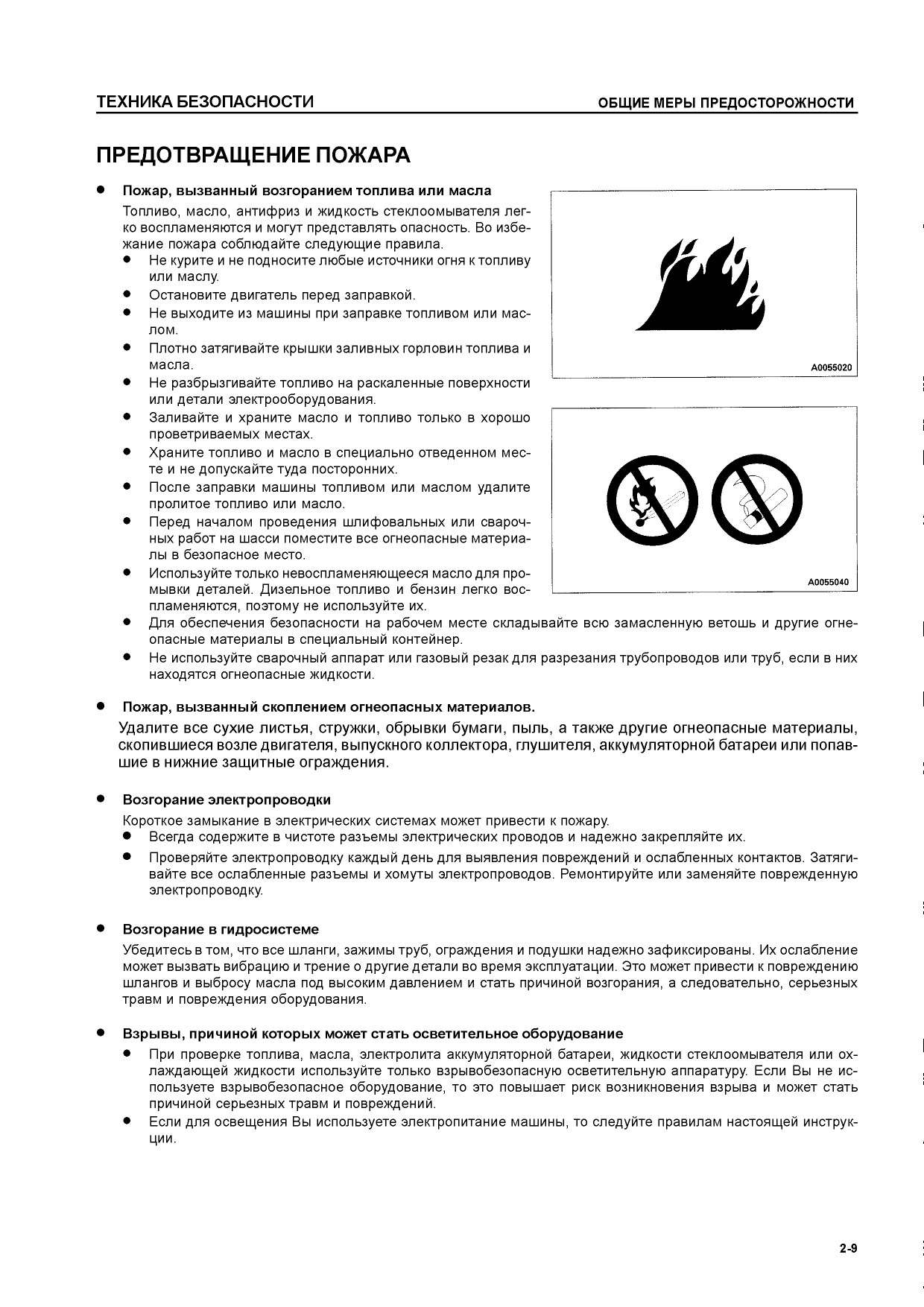

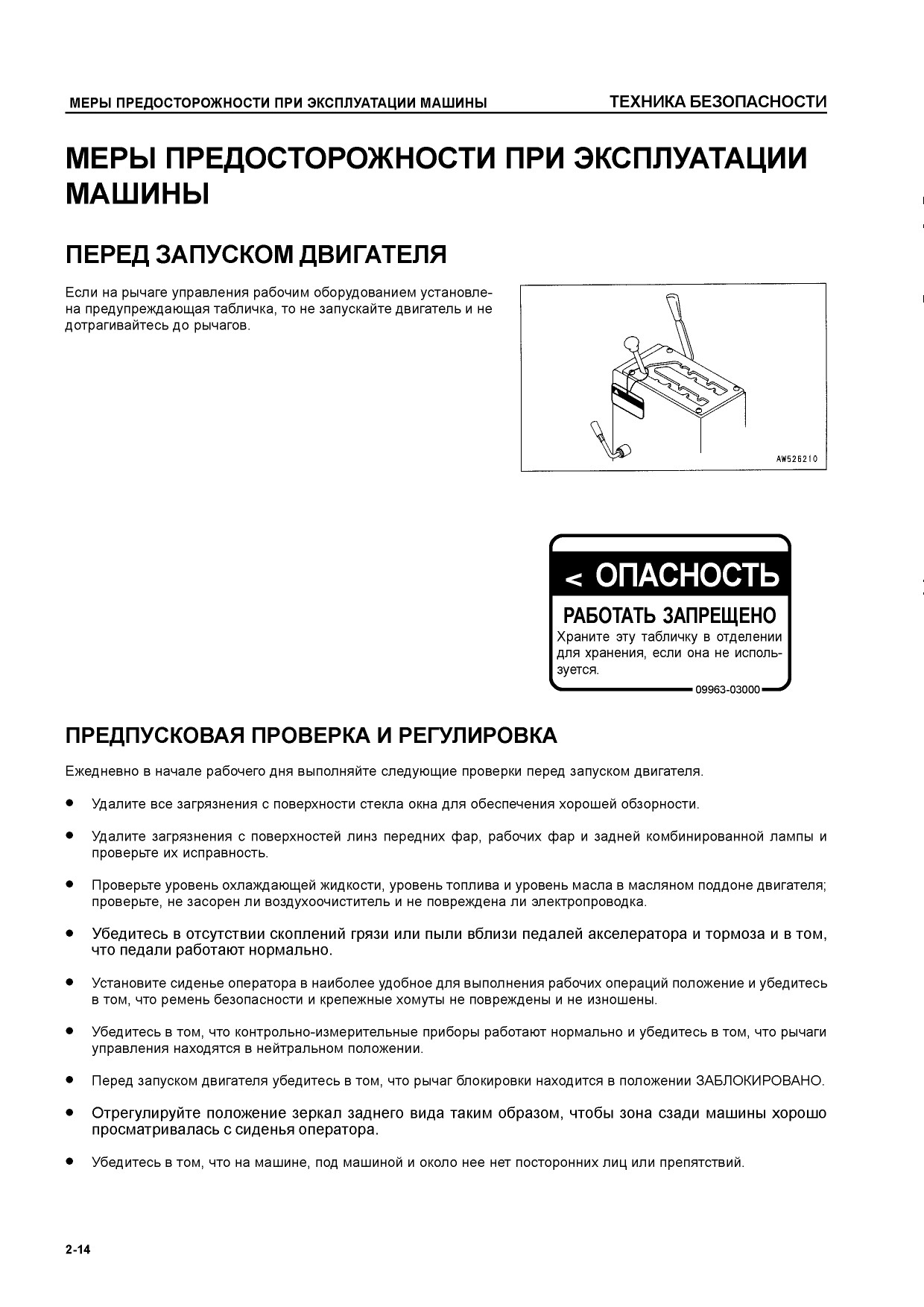

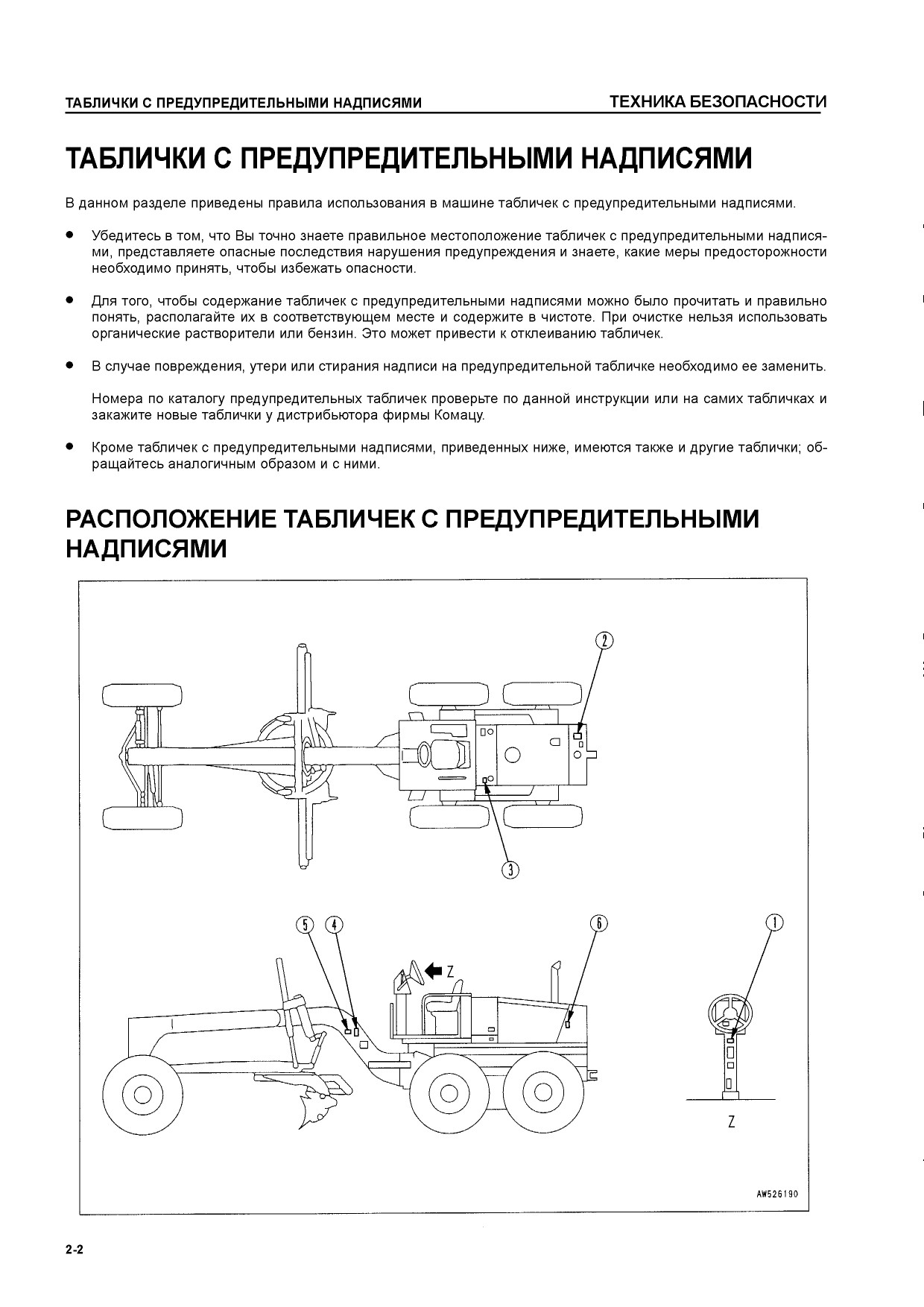

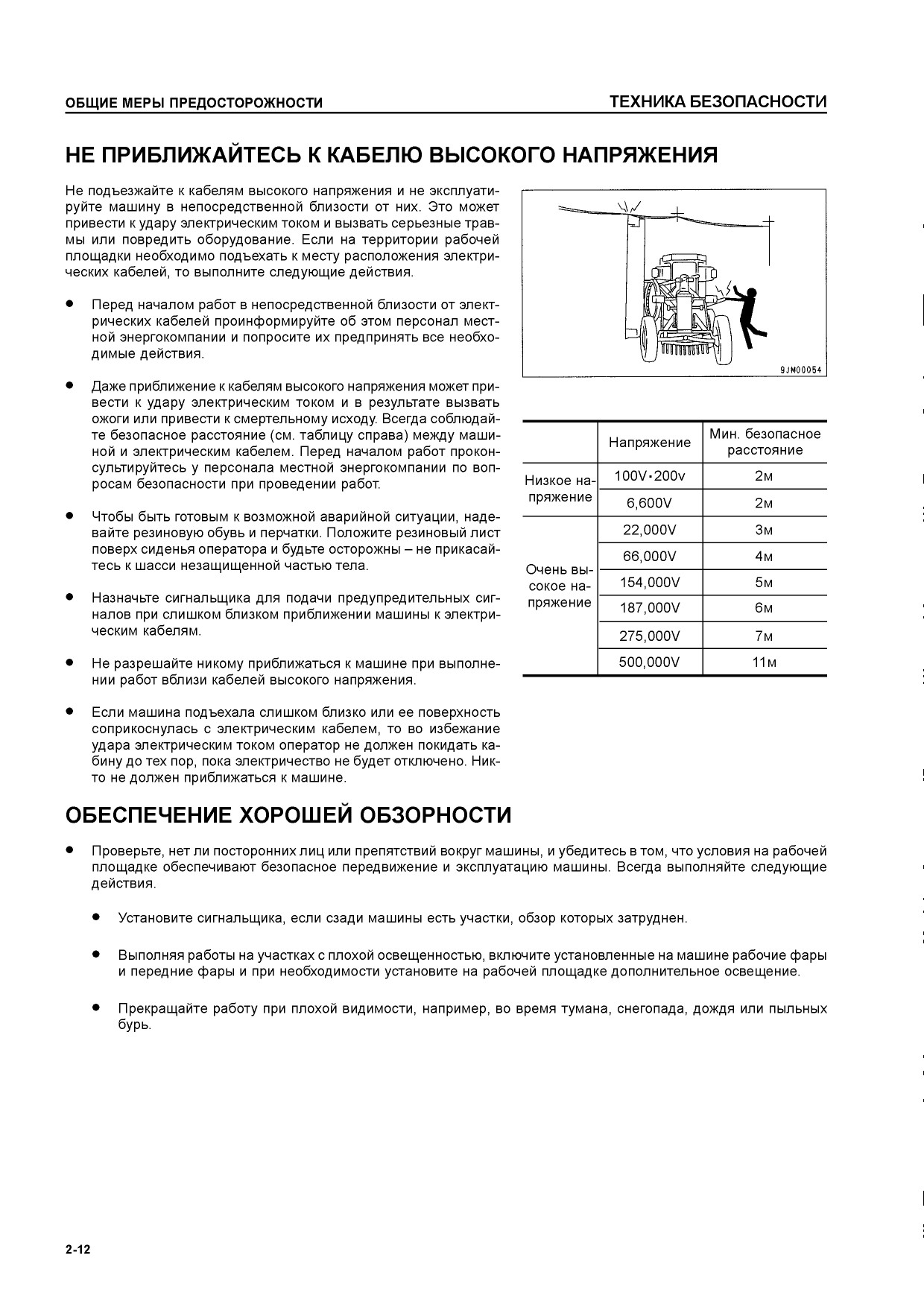

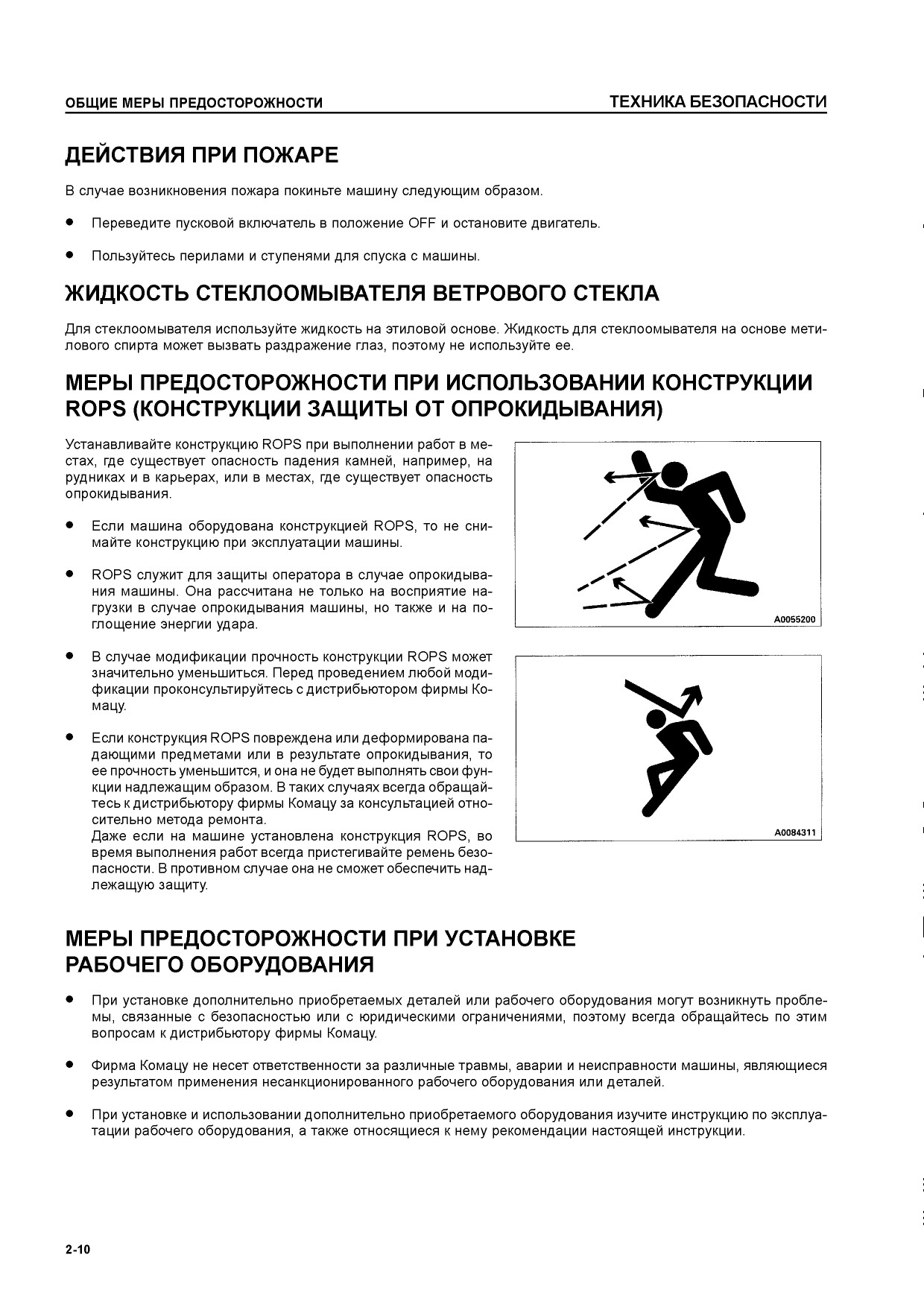

ИНФОРМАЦИЯ ПО ТЕХНИКЕ БЕЗОПАСНОСТИ

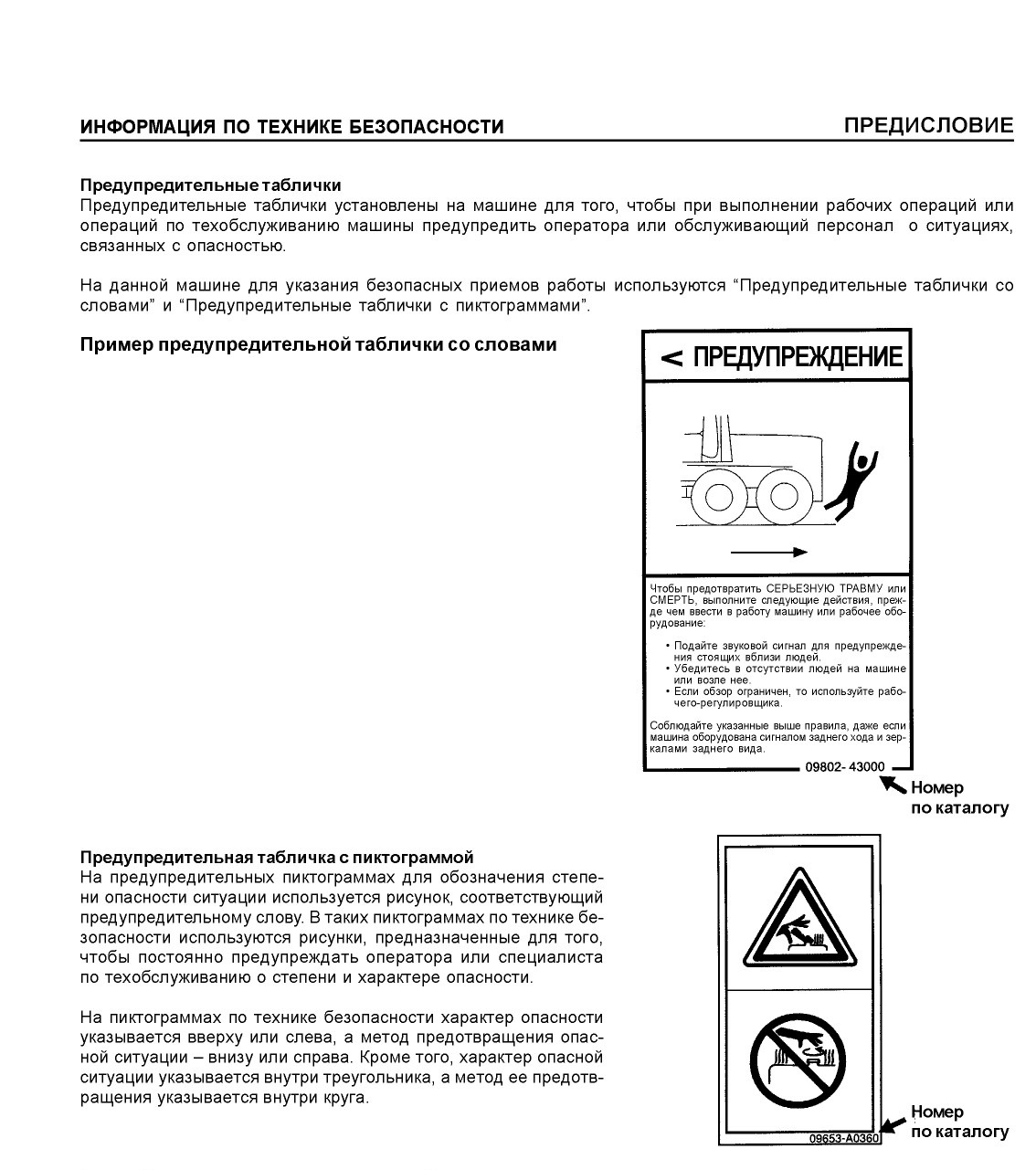

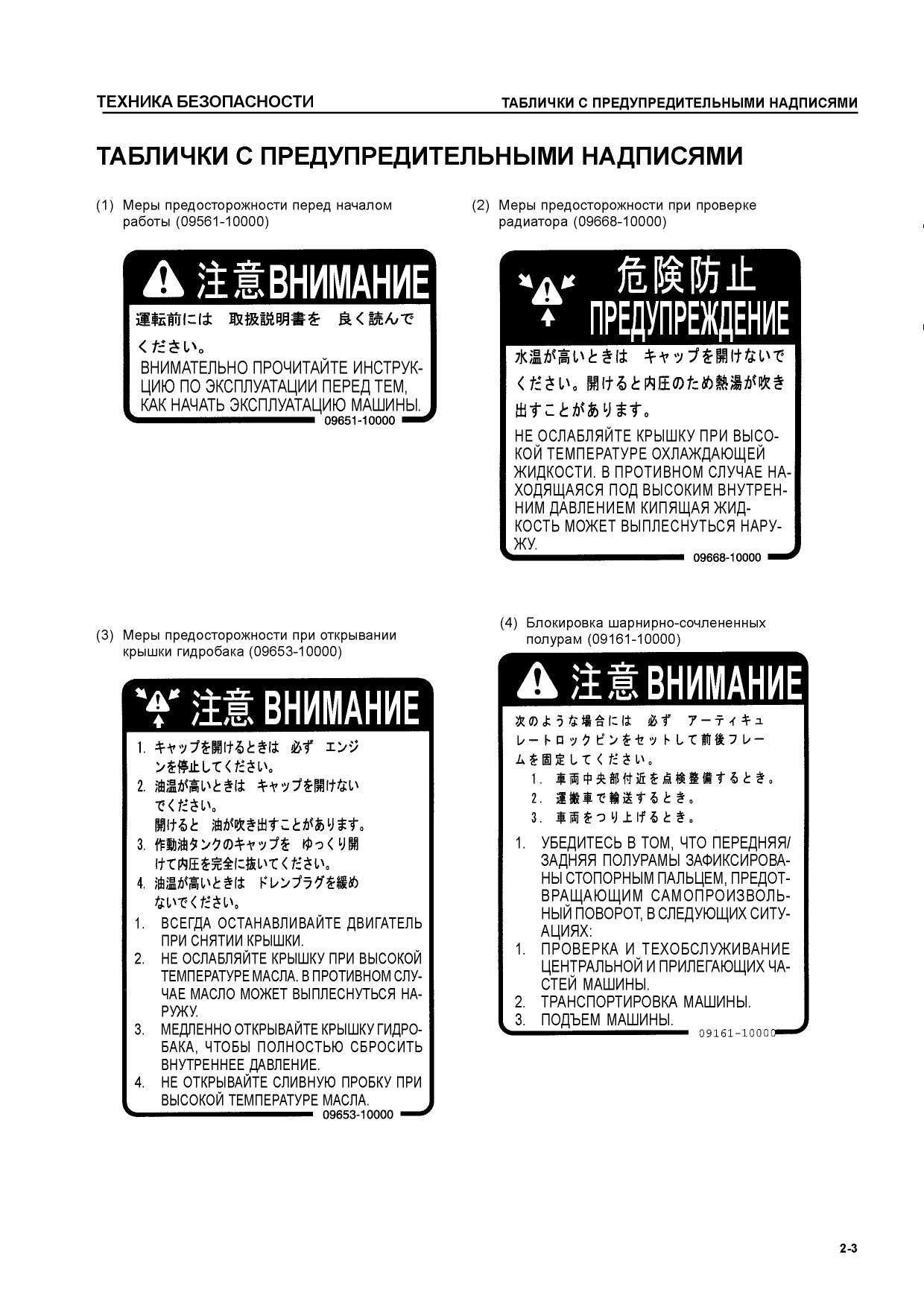

Для обеспечения безопасной эксплуатации машины в данной инструкции приведены меры предосторожности, обеспечивающие безопасность, а на машине прикреплены предупредительные таблички, указывающие на возможные опасные ситуации и предлагающие способы предотвращения подобных ситуаций

Предупредительные слова

Нижеперечисленные предупредительные слова используются для информирования о потенциально опасной ситуации, которая может привести к травмам или к повреждению машины.

В данной инструкции и на табличках на машине для выражения степени потенциальной опасности используются следующие предупредительные слова:

Это слово указывает на ситуацию, связанную с непосредственной угрозой, которая, если ее не предотвратить, приведет к смертельному исходу или серьезным травмам. Это слово должно применяться только в отношении чрезвычайно опасных ситуаций

Это слово указывает на ситуацию, связанную с потенциальной угрозой, которая, если ее не предотвратить, может привести к смертельному исходу или серьезным травмам

Это слово указывает на ситуацию, связанную с потенциальной угрозой, которая, если ее не предотвратить, может привести к незначительным травмам или травмам средней тяжести. Оно может использоваться в качестве предостережения против использования опасных приемов работы.

Пример сообщения по технике безопасности с использованием предупредительного слова
< ПРЕДУПРЕЖДЕНИЕ

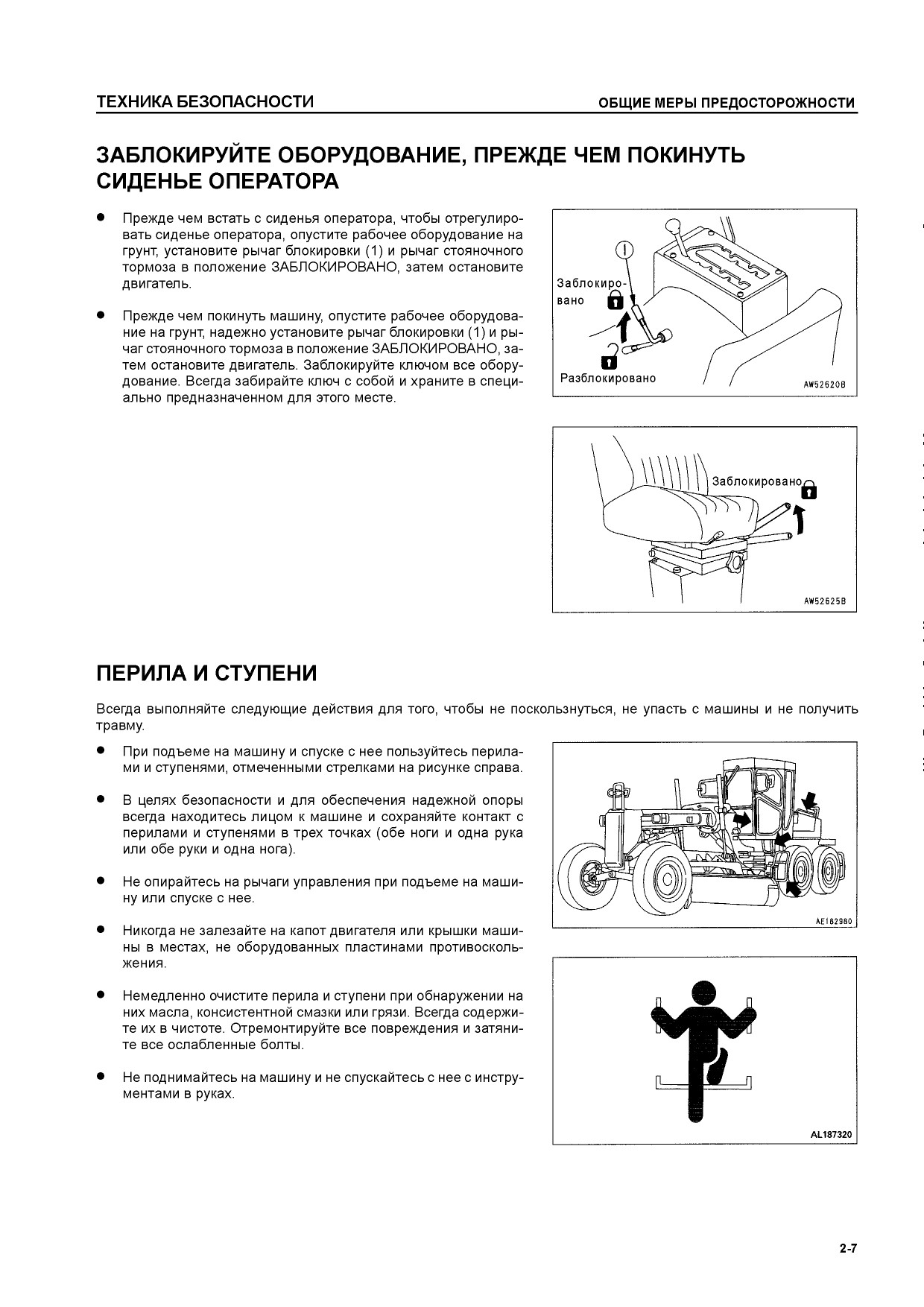

Во избежание задевания незаблокированных рычагов управления опустите рабочее оборудование на грунт и переместите РЫЧАГ БЛОКИРОВКИ (расположенный рядом с сиденьем) в положение ЗАБЛОКИРОВАНО, перед тем как встать с сиденья оператора.

Внезапное самопроизвольное передвижение машины может привести к серьезным травмам или смертельному исходу.
Другие предупредительные слова

В дополнение к вышеуказанным словам для обозначения мер предосторожности, которым необходимо следовать, чтобы защитить машину, а также для передачи полезной информации используются приведенные ниже предупредительные слова.
Это слово используется для обозначения мер предосторожности, которые надо принимать, чтобы избежать действий, которые могут привести к сокращению срока службы машины.
Этим словом обозначается дополнительная полезная информация
< ОПАСНОСТЬ
< ПРЕДУПРЕЖДЕНИЕ
< ВНИМАНИЕ
ПРИМЕЧАНИЕ
ПРИМЕЧАНИЯ

Фирма Комацу не может предвидеть все обстоятельства, представляющие потенциальную опасность при эксплуатации и техобслуживании. Следовательно, информация по технике безопасности, приведенная в данной инструкции и на табличках на машине, не может включать все возможные меры предосторожности.

В случае применения методики или совершения действий, не рекомендованных или не разрешенных в данной инструкции, Вы обязаны принять необходимые меры, чтобы гарантировать безопасность.

Ни при каких обстоятельствах Вы не должны выполнять на машине запрещенные данной инструкцией операции.

Пояснения, величины и иллюстрации, приведенные в данной инструкции, были подготовлены на основе последней информации, имевшейся на тот момент. Непрерывное совершенствование конструкции машины может привести к изменениям деталей, которые могут быть не отражены в данной инструкции. За последней информацией о машине или по вопросам, касающимся информации, приведенной в данной инструкции, просим обращаться к фирме Комацу или ее дистрибьютору.

Номера, обведенные кружком на иллюстрациях, соответствуют номерам в скобках ( ) в тексте. (Например: 1 -» (1))

ВВЕДЕНИЕ

ЦЕЛЕВОЕ ПРИМЕНЕНИЕ

Данная машина может использоваться для следующих работ.

• Работы по выравниванию грунта

• Ремонт и техобслуживание гравийных дорог

• Работы по уборке снега

• Рытье котлованов

• Срезание наклонных поверхностей

• Работы по выемке грунта

• Совмещенные операции

• Работы по распределению грунта

• Работы со смещением переднего колеса

Более подробно см. подраздел РАБОТЫ, ВЫПОЛНЯЕМЫЕ АВТОГРЕЙДЕРОМ (СТР. 3-54) в данном разделе.

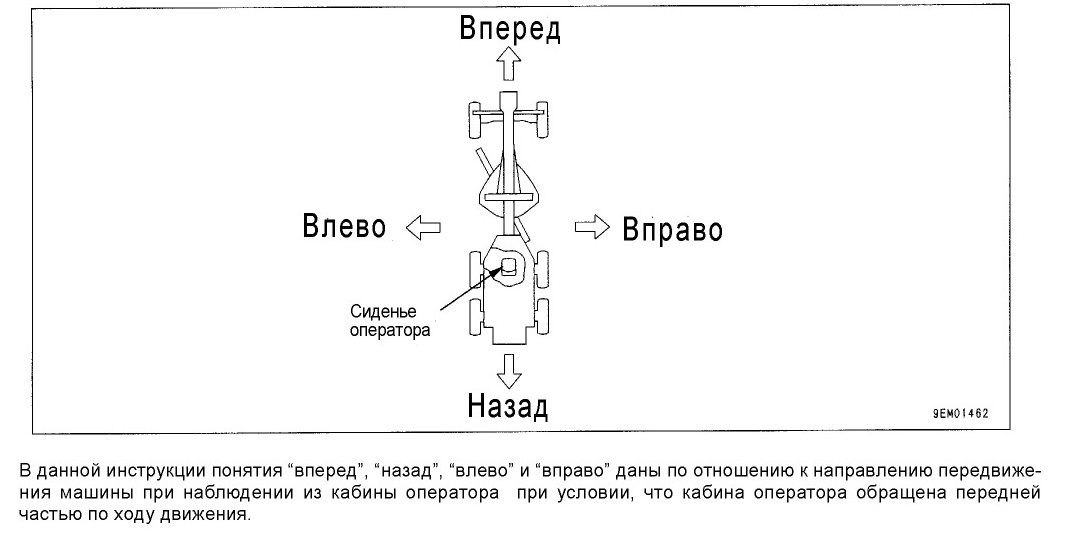

НАПРАВЛЕНИЯ ПЕРЕДВИЖЕНИЯ МАШИНЫ

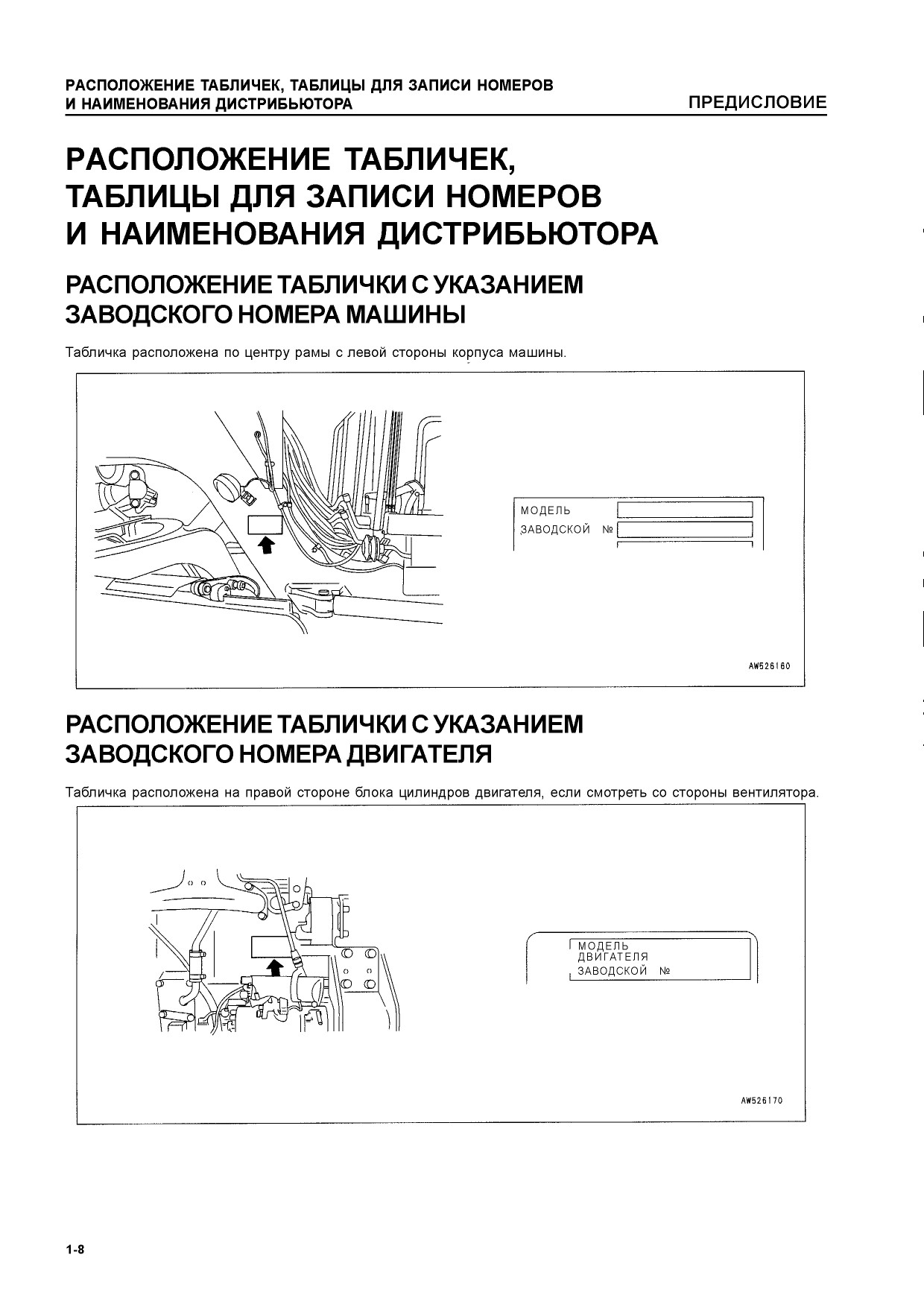

РАСПОЛОЖЕНИЕ ТАБЛИЧЕК, ТАБЛИЦЫ ДЛЯ ЗАПИСИ НОМЕРОВ И НАИМЕНОВАНИЯ ДИСТРИБЬЮТОРА

РАСПОЛОЖЕНИЕ ТАБЛИЧКИ С УКАЗАНИЕМ ЗАВОДСКОГО НОМЕРА МАШИНЫ

Табличка расположена по центру рамы с левой стороны корпуса машины.

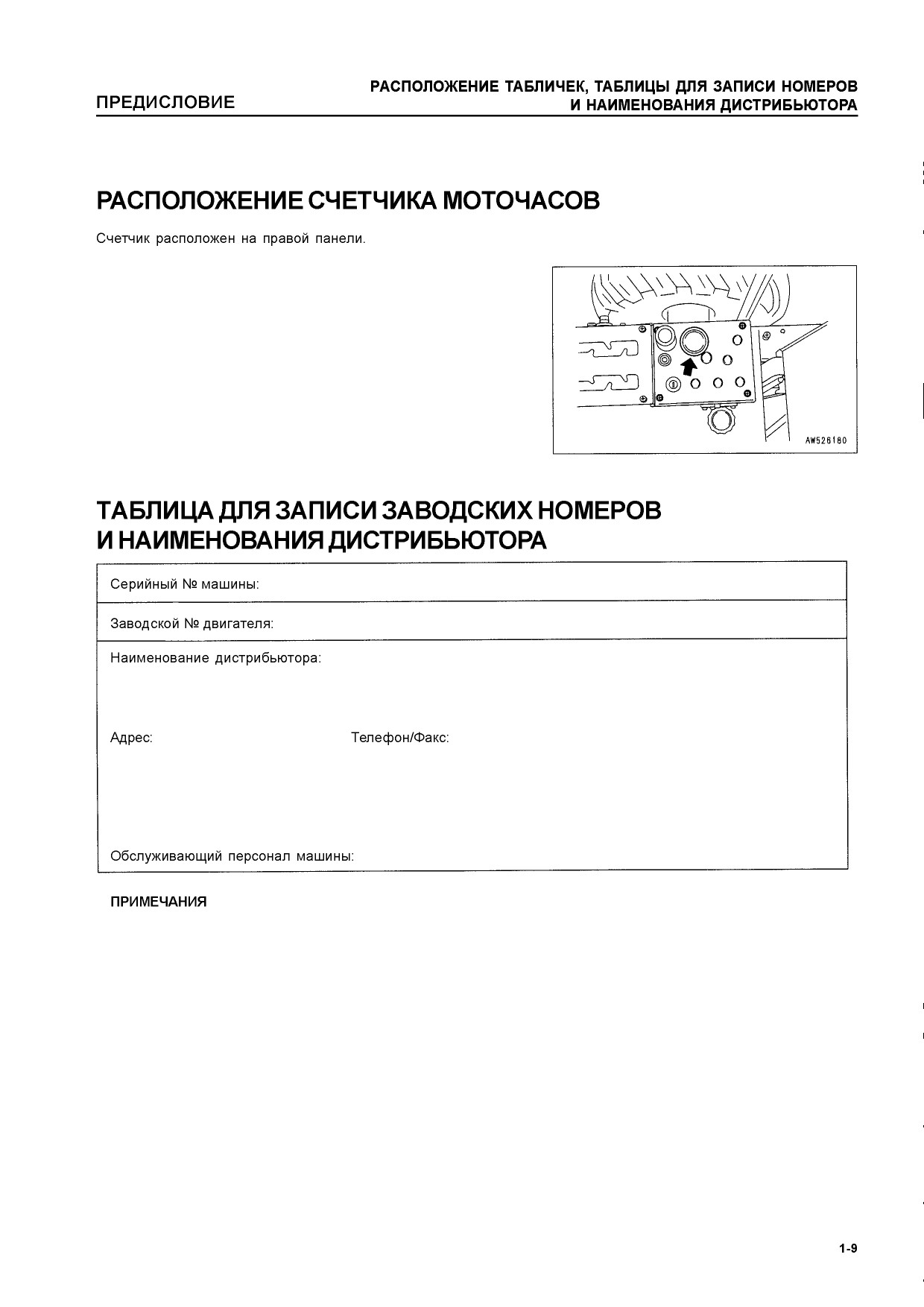

РАСПОЛОЖЕНИЕ СЧЕТЧИКА МОТОЧАСОВ
