Komatsu Гидравлический экскаватор GALEO RC200, 200LC-7. Технический паспорт - часть 3
ОБЩИЙ ВИД РЫЧАГОВ УПРАВЛЕНИЯ И КОНТРОЛЬНО-ИЗМЕРИТЕЛЬНЫХ ПРИБОРОВ
(1) Радиоприемник
(2) Включатель поворотной лампы (если установлен)
(3) Панель управления кондиционером
(4) Рычаг блокировки
(5) Левый рычаг управления рабочим оборудованием
(6) Кнопочный переключатель
(7) Педаль хода
(8) Рычаги управления передвижением
(9) Прикуриватель/пепельница
(10) Блок системы контроля
(11) Включатель звукового сигнала
(12) Правый рычаг управления рабочим оборудованием
(13) Пусковой включатель
(14) Регулятор подачи топлива
(15) Включатель наружного освещения
(16) Включатель остановки зуммера предупреждения
(17) Включатель блокировки поворота платформы
(18) Выключатель тормоза поворота платформы
(19) Аварийный включатель привода насоса
(20) Переключатель скорости передвижения
(21) Включатель системы автоматического замедления оборотов двигателя
(22) Контрольная лампа уровня зарядки
(23) Контрольная лампа засорения воздушного фильтра

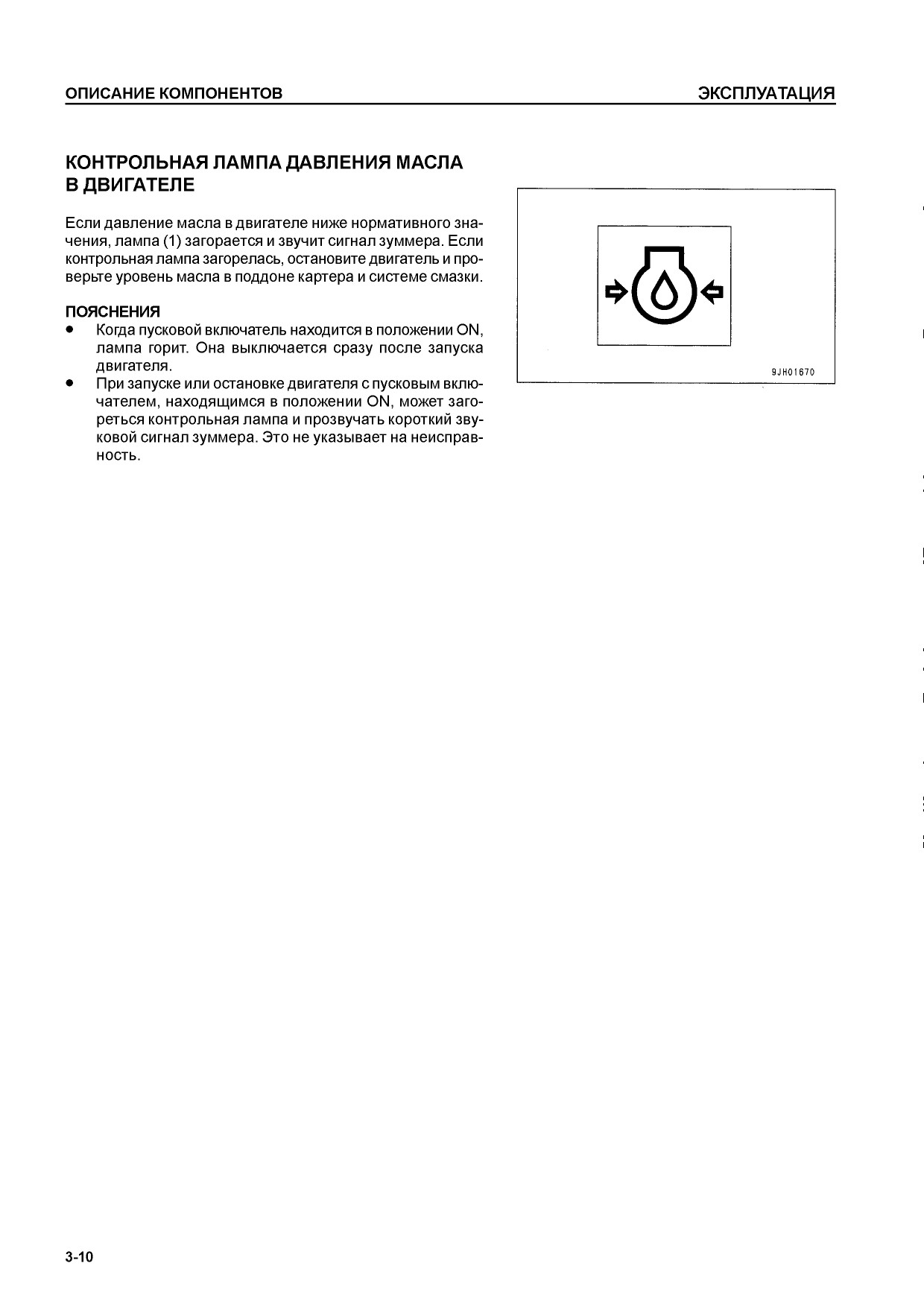

(24) Контрольная лампа давления масла в двигателе
(25) Счетчик моточасов
(26) Дисплей
(27) Указатель температуры охлаждающей жидкости
(28) Контрольная лампа температуры охлаждающей жидкости
(29) Контрольная лампа уровня топлива
(30) Указатель уровня топлива

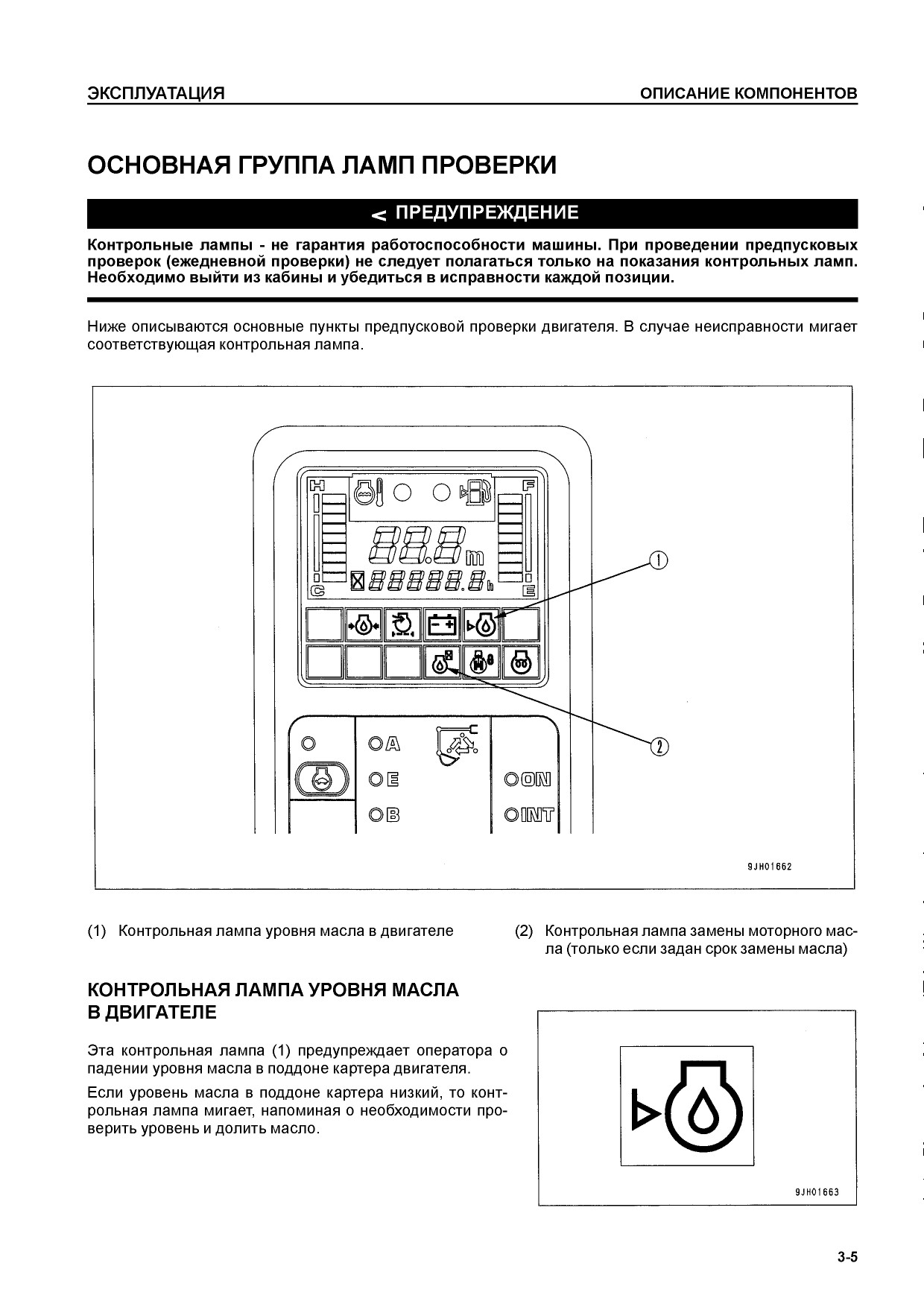

(31) Контрольная лампа уровня масла в двигателе
(32) Контрольная лампа включателя блокировки поворота платформы
(33) Контрольная лампа предпускового подогрева двигателя
(34) Контрольная лампа замены масла в двигателе
(35) Включатель стеклоочистителя
(36) Переключатель рабочих режимов
ОПИСАНИЕ КОМПОНЕНТОВ
Ниже приведено пояснение к устройствам и приборам, используемым при
управлении машиной.
Для правильной и безопасной эксплуатации машины важно иметь полное
представление о способах управления оборудованием и четко понимать
назначение контрольных ламп и индикаторов.

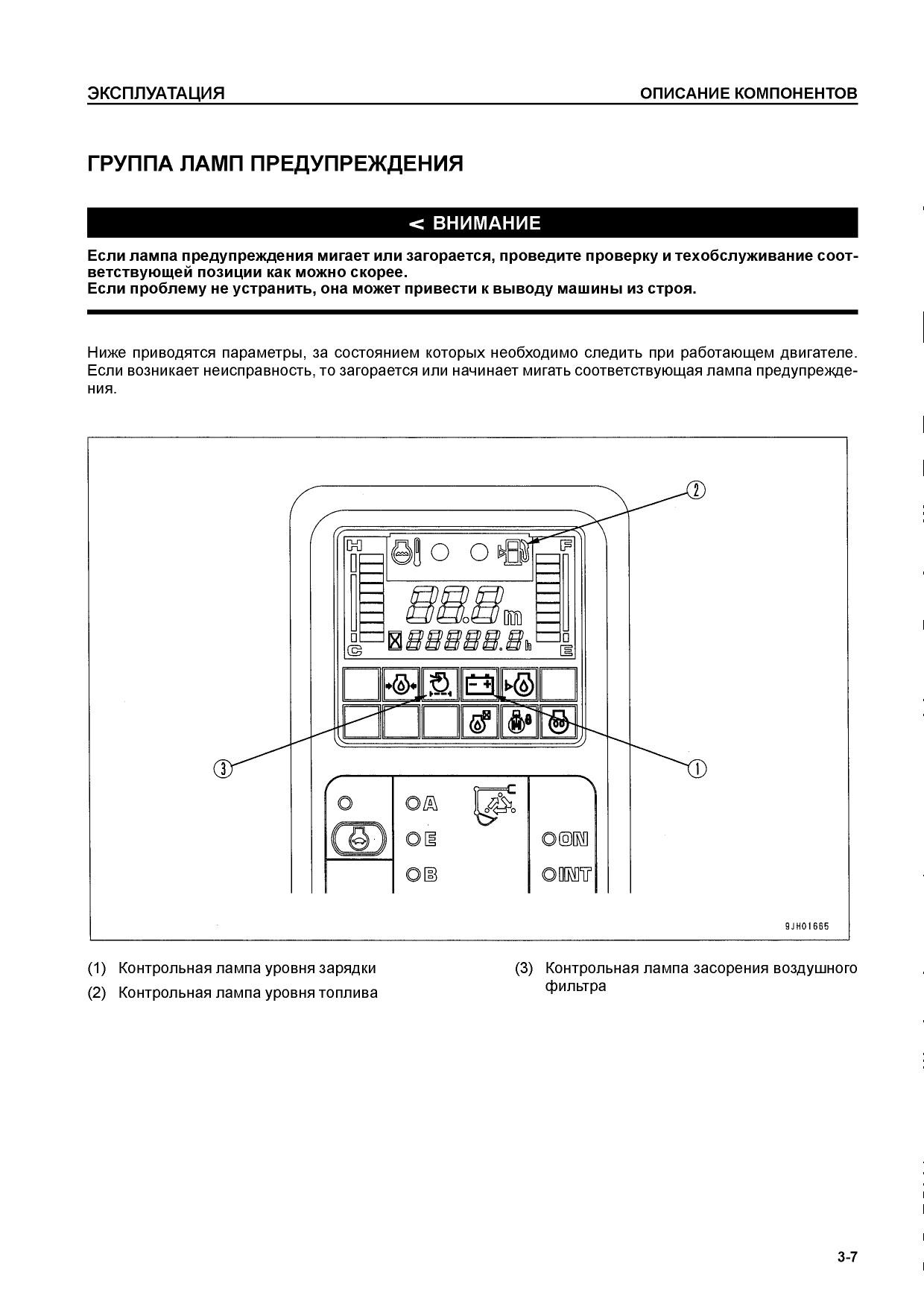

БЛОК СИСТЕМЫ КОНТРОЛЯ
