Смена рабочего оборудования экскаватора ЭО-3322А
Экскаватор ЭО-3322А. Замена обратной лопаты грейфером:
1. Подтягивают ковш к верхней части стрелы и опускают стрелу на
подставку.
2. Выбивают пальцы, соединяющие ковш с рукоятью, снимают ковш.
3. Снимают цилиндр поворота ковша.
4. Снимают рычаг поворота ковша.
5. Устанавливают на ось рукояти подвеску грейфера.
6. Устанавливают ковш грейфера и пальцем соединяют ёго с подвеской.
7. Монтируют трубки и шланги гидросистемы грейфера.
Челюсти ковша грейфера замыкаются и открываются гидроцилиндром 7 (рис.
239). Шланги 12 гидросистемы подсоединены к механизму поворота грейфера.
При подаче рабочей жидкости в бесштоковую полость начинает выдвигаться
шток, который перемещает ползун 9, и через тяги ползуна вращает челюсти
вокруг неподвижных осей 11 до полного замыкания ковша. Открывается ковш
при подаче рабочей жидкости в штоко-вую полость.
При повороте ковша рабочая жидкость через шланги 1 подается к механизму
поворота 6 и перемещает поршень с рейкой, вращая шестерню, насаженную на
шпонке на корпусе гидроцилиндра 7. Корпус поворачивается и через стойки
8 поворачивает ковш 10. Для успокоения качания ковша грейфера на пальцах
4 и 5 насажены фрикционные диски. Замена обратной лопаты погрузчиком:
1. Отсоединяют шланги от гидроцилиндра рукояти на верхней части стрелы.
2. Снимают верхнюю часть стрелы вместе с рукоятью, ковшом; снимают
гидроцилиндр 5 (рис. 240) ковша.
3. На оси 2 к нижней части стрелы крепят сварную рукоять 4 с подвеской
б, треугольником 7 и ковшом 8.
4. Закрепляют гидроцилиндр 10 к нижнему кронштейну стрелы, а проушину
штока пальцем 1 к рукояти 4.
5. Соединяют шток гидроцилиндра стрелы пальцами 1 с рукоятью 4,
соединяют пальцем 1 и осью 12 нижнюю часть 11 стрелы с рукоятью 4 и
тягой 3.
6. Подсоединяют шланги к штуцерам гидроцилиндров и трубкам гидросистемы.
239 Монтажная схема грейфера:
1 — шланг к механизму поворота грейфера,
2 — рукоять,
3 — подвеска грейфера,
4 и 5 — верхний и нижний пальцы подвески,
6 — механизм поворота грейфера,
7 и 13 — гидроцилиндры,
8 — стойка,
9 — ползун,
10 — ковш,
11 — оси ковша,
12 — шланг гидроцилиндра грейфера,
14 — стрела

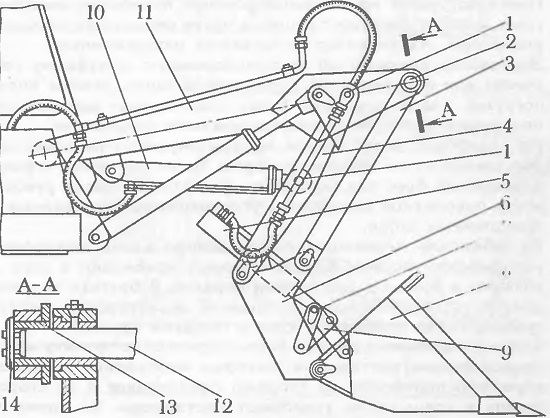

240 Монтажная схема погрузчика:
1 — пальцы,
2 — ось крепления рукояти,
3 — тяга,
4 — рукоять,
5 — гидроцилиндр ковша,
6 — подвеска ковша,
7 — треугольник,
8 — ковш,
9 — тяга ковша,
10 — гидроцилиндр рукояти,
11 — нижняя часть стрелы,
12 — ось крепления нижней части стрелы,
13 — втулка,
14 — шайба
