блок гидрораспределителя экскаватора ЭО-4321

Экскаватор ЭО-4321 - часть 3

На рис. 208 показан блок гидрораспределителя экскаватора ЭО-4321 для управления гидроцилиндрами рабочего оборудования; золотник 7 управляет гидроцилиндрами стрелы, золотник 2 гидроцилиндром ковша и золотник 3 гидроцилиндром рукояти. При нейтральном положении золотников жидкость из отверстия А по центральным каналам В перетекает в отверстие Б.

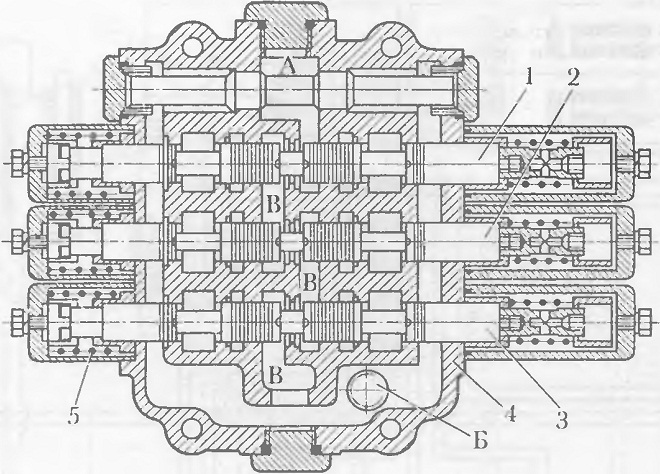

208 Блок гидрораспределителя для управления гидроцилиндрами рабочего оборудования:
1, 2 и 3—золотники,
4 — литой корпус,
5 — пружинный фиксатор

Рабочие положения управления гидроцилиндрами стрелы экскаватора ЭО-4321 показаны на рис. 209. При смещении золотника 3 вправо (рис. 209, а) поток рабочей жидкости через обратный клапан 2 поступает в канал б и через левую проточку золотника — к штоковой полости гидроцилиндров стрелы. Поршневые полости гидроцилиндров соединены в этот момент со сливом — происходит опускание стрелы.

Обратный клапан 2 предотвращает перемещение стрелы под действием собственного веса в случае падения давления в рабочей гидролинии или при воздействии других элементов конструкции (рукояти, ковша). Предохранительный и антикавитационный клапаны 7, с одной стороны, ограничивают величину реактивного давления, возникающего в линии при воздействии ковша или рукояти (когда золотник 3 находится в нейтральном положении), и, с другой стороны, при движении стрелы под собственным весом соединяют расширяющуюся полость гидроцилиндра с баком для всасывания рабочей жидкости.

При смещении золотника 3 влево (рис. 209, б) поток жидкости поступает через его правую проточку в поршневые полости гидроцилиндров стрелы, в то время как штоковые полости соединяются со сливом. В этот период происходит подъем стрелы.

209 Положения золотника управления гидроцилиндрами при опускании (а) и подъеме (6) стрелы:
1 — предохранительный и антикавитационный клапаны,
2 — обратный клапан,
3 —золотник
