Четырехсекционный блок гидрораспределителя экскаватора ЭО-4121

Экскаватор ЭО-4121 - часть 5

Четырехсекционный блок гидрораспределителя экскаватора ЭО-4121 (рис. 197,а) состоит из напорной секции 19, четырех рабочих секций 20, 7, 9 и 11, секции 22 управления опусканием стрелы, пристыкованной к рабочей секции 20, промежуточной секции 5, сливной секции 13 и блока перепускных клапанов, пристыкованного к рабочей секции 11.

Напорная 19 и рабочие секции четырехсекционного гидрораспределителя по конструкции аналогичны описанным выше напорным и рабочим секциям трехсекционного гидрораспределителя.

Сливная секция 13 отличается наличием у переливного Д и сливного 6 каналов общего выходного канала К, соединенного трубопроводами со сливной гидролинией системы. Промежуточная секция 5 предназначена для обеспечения возможности последовательного включения гидроцилиндров стрелы и гидроцилиндров ковша или рукояти при совмещении движений стрелы и ковша или рукояти. Секция 5 состоит из корпуса, двух обратных клапанов 4 и обратного клапана 6. В корпусе секции 5 переливной канал I соединен с напорным каналом А, а два сливных канала И закрыты обратными клапанами 4, полости которых соединены каналом Ж.

При включении только золотника 1 рабочая жидкость из сливных каналов И секции 20, преодолевая сопротивление обратного клапана 4, поступает в канал Ж и далее в канал I — А и по переливным каналам I секций 7, 9 и 11 на слив. Если при включенном золотнике I включить золотник 8, 10 или 12, то переливной канал 1 закроется и рабочая жидкость, преодолевая сопротивление обратного клапана 6, начнет поступать в напорный канал В и далее в соответствующую полость гидроцилиндра или гидромотора. Напорные каналы секций 7, 9 и 11 соединены параллельно, как и в трехсекционном гидрораспределителе. Обратные клапаны 4, установленные в сливных каналах И промежуточной секции, предназначены для разгрузки стяжных белтов при последовательном питании золотников. Возникающее при последовательном питании золотников в канале I—А рабочее давление действует на стык между секциями только в месте срабатывания обратного клапана 4.

Стрела может опускаться принудительно при работе насоса (насосный режим) или под действием нагрузки от массы рабочего оборудования (безнасссный режим), создающей давление в поршневых полостях гидроцилиндров.

При безнасосном режиме действует секция управления опусканием стрелы. В корпусе секции установлен золотник 23, в который ввернут хвостовик 11, упирающийся в стакан 18. Детали золотника (пружина, чашки, вилка и уплотнения) унифицированы с деталями рабочих секций. Секция управления опусканием стрелы пристыкована сверху к рабочей секции 20 и крепится к ней двумя болтами. Момент затяжки болтов 14 кгс • м. К плоскости П фланцами крепятся трубопроводы, соединяющие полость Л с поршневой полостью гидроцилиндра, а полость М — со штоковой.

В безнасосном режиме стрела опускается при включении золотника 23 в направлении III, при этом золотник 7 рабочей секции 20 блокируется стопором, управляемым из кабины машиниста.

При нейтральном положении золотников 1 и 23 в полостях Л и Е рабочая жидкость находится под давлением, возникающим под действием нагрузки от массы рабочего оборудования.

При включении золотника 23 рабочая жидкость из полости Я, а следовательно, и из поршневой полости гидроцилиндра через продольные канавки R золотника 23 поступает в полость М. Из полости УИ часть рабочей жидкости поступает в штоковую полость гидроцилиндра, а остальная часть через канавки С золотника 23 — в полость Т корпуса и далее по трубопроводу в гливную гидролинию. Плавное изменение скорости опускания стрелы обеспечивается продольными пазами на уплотняющих поясках Фи/ золотника 23.

Опускание стрелы в насосном режиме производится при включении золотника 7 рабочей секции в направлении Н; при этом золотник 23 блокируется стопором и остается неподвижным. Направление потока рабочей жидкости при таком включении описано выше.

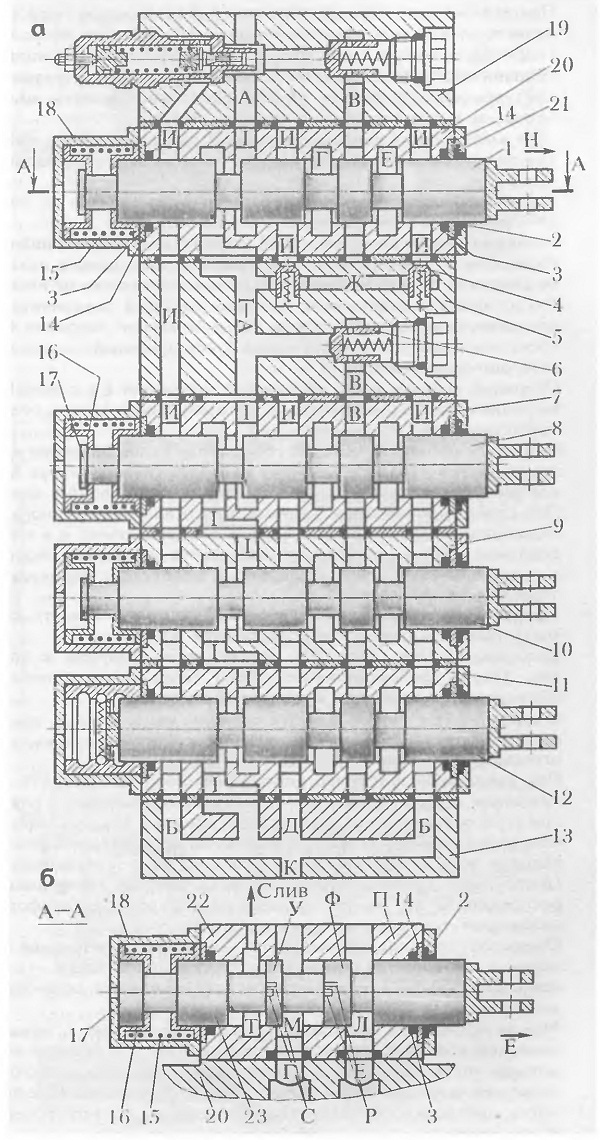

197 Блок гидрораспределителя из четырех рабочих секций: а — блок в разрезе,

б — секция управления опусканием стрелы;

1, 8, 10, 12 и 23—золотники,

2 — грязесъемник,

3 — манжета,

4 и 6— обратные клапаны,

5 — промежуточная секция,

7, 9, 11 и 20—рабочие секции,

13 — сливная секция,

14 — шайба,

15 — пружина,

16 — чашка,

17 — хвостовик,

18 — стакан,

19 — напорная секция,

21 — крышка,

22 — секция управления опусканием стрелы
