Для повышения поперечной устойчивости на экскаваторе ЭО-3322А установлены управляемые стабилизаторы

Гидравлический экскаватор ЭО-3322А - часть 7

Для повышения поперечной устойчивости на экскаваторе ЭО-3322А установлены управляемые стабилизаторы (рис. 185), исключающие поперечное качание переднего моста. Нижний конец зубчатой рейки 1 пальцем 4 шарнирно закреплен на картере переднего моста. Верхняя часть рейки свободно проходит в отверстие корпуса стабилизатора и при качании моста перемещается в нем в вертикальном направлении. На корпусе стабилизатора закреплена тормозная камера 3, которая при подаче в нее воздуха через шток 8, вилку 7 и эксцентрик 6 воздействует на плунжер 5, прижимая его зубцы к зубцам рейки и фиксируя таким образом мост в неподвижном положении. При прекращении подачи воздуха (рас-тормаживании колес) шток 8 камеры 3 поворачивает эксцентрик 6, освобождает плунжер 5 и пружины оттягивают его от рейки.

Включение стабилизаторов в транспортном положении экскаватора (в случае торможения) может вызвать зависание колес, занос машины и аварию. Поэтому при передвижении

экскаватора необходимо перекрыть доступ воздуха к тормозным камерам 3 стабилизаторов, пользуясь для этой цели специально установленным воздушным краном.

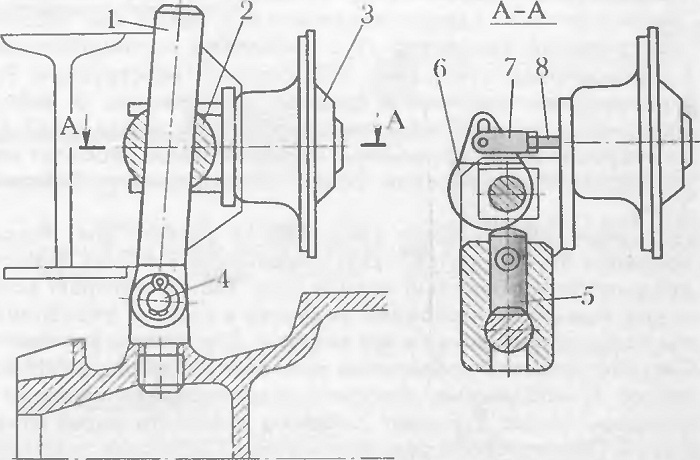

185 Стабилизатор экскаватора ЭО-3322А:

1 — рейка,

2 — корпус,

3 — тормозная камера,

4 — палец рейки,

5 — плунжер,

6 — эксцентрик,

7 — вилка,

8 — шток
