ЭЛЕКТРИЧЕСКАЯ СХЕМА MLT 741 120 LSU POWERSHIFT Серия 2-E2

ЭЛЕКТРИЧЕСКАЯ СХЕМА MLT 741 120 LSU POWERSHIFT Серия 2-E2

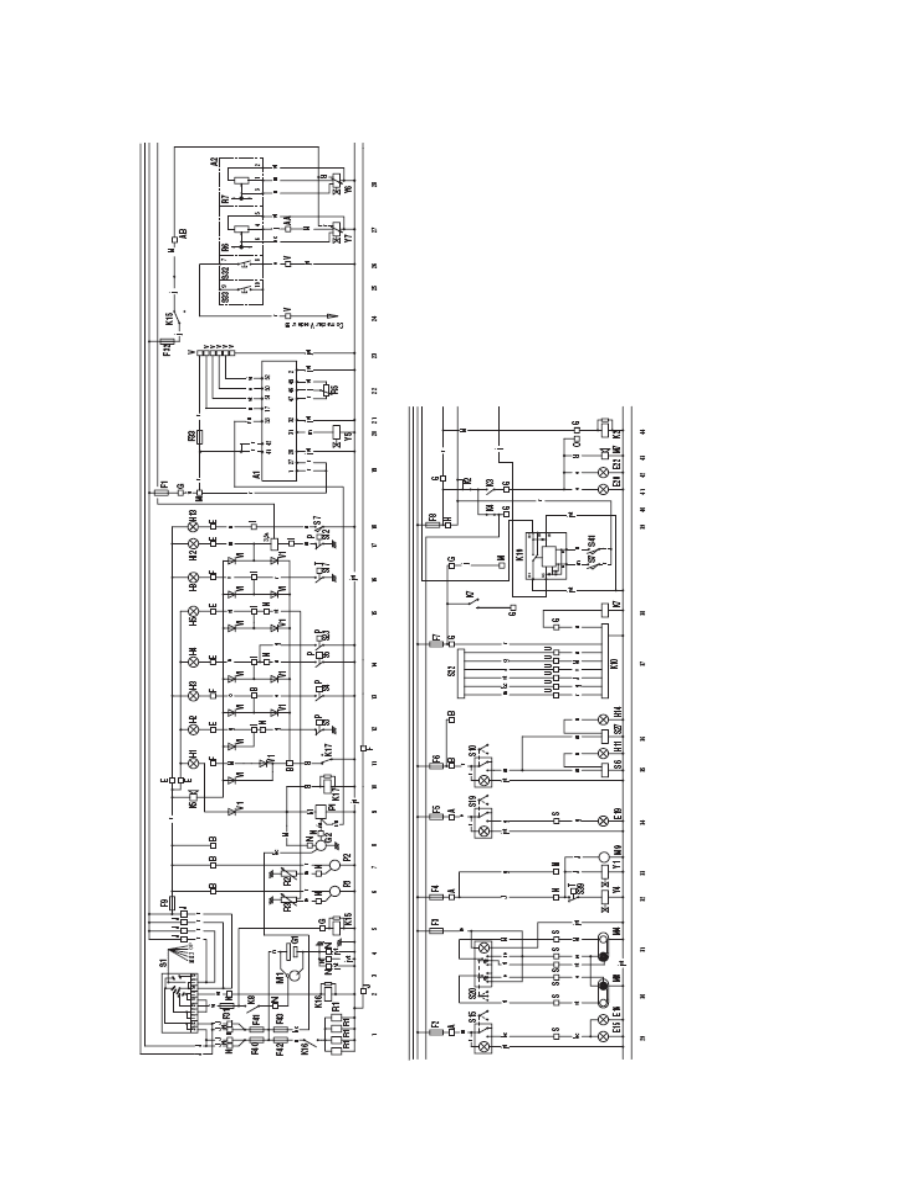

ГЛАВНАЯ ЭЛЕКТРИЧЕСКАЯ ЦЕПЬ
1 - Предохранители
2 - Реле разогрева
3 - Стартер
4 - Аккумулятор
5 - Отключение электропропорционального питания джойстика
6 - Температура воды в двигателе
7 - Уровень топлива
8 - Генератор переменного тока
9 - Часомер / тахометр
10 - Реле модуля индикаторных лампочек
11 - Индикатор нагрузки
12 - Давление масла в двигателе
13 - Тормозная жидкость
14 - Засорение воздушного /гидравлического обратного фильтра
15 - Температура воды в двигателе
16 - Температура масла трансмиссии
17 - Давление сцепления
18 - Ручной тормоз
19 - Электронный блок управления (RC2)
20 - Пропорциональный электроклапан гидравлического насоса
21 - Переключатель скорости или информационный генератор пере-
менного тока W
22 - Потенциометр акселератора топливного насоса высокого давления 95 - Индикаторная лампочка нижнего света
23 - Гнездо ввода данных насоса и диагностики
24 - Реле отключения электропропорционального питания джойстика
25 - Управление электроклапана передней части стрелы (Опция)
26 - Отключение трансмиссии управления джойстика
27 - Электропропорциональное управление навесного устройства
28 - Электропропорциональное управление телескопического навесно-
го устройства
29 - Левые рабочие хвостовые огни
30 - Дворники заднего стекла кабины
31 - Дворники верхнего стекла кабины
32 - Холодный пуск
33 - Электроклапан остановки двигателя
34 - Проблесковый маячок
35 - Детектор регулировки установки передних колес
36 - Детектор регулировки установки задних колес
37 - Система безопасности
38 - Отключение движения (Опция)
39 - Предохранитель трансмиссии
40 - Шунт на реле переднего хода
41 - Левый задний свет обратного хода (Опция)
42 - Правый задний свет обратного хода (Опция)
43 - Звуковой сигнал задней передачи (Опция)
44 - Реле переднего / заднего хода
45 - Реле буксировки
46 - Реле заднего хода
47 - Электроклапан реверса
48 - Электроклапан движения вперед (низкий)
49 - Электроклапан С гусеничного хода коробки передач
50 - Электроклапан движения вперед (высокий)
51 - Электроклапан 3 коробки передач
52 - Электроклапан 2 коробки передач
53 - Электроклапан 1 коробки передач
54 - Безопасность пуска
55 - Переключатель буксировки
56 - Переключатель гусеничного хода (PV/GV)
57 - Переключатель выключения трансмиссии на педаль тормоза
58 - Переключатель выключения трансмиссии на рычаг клапанной группы
59 - Автомагнитола (Опция)
60 - Звуковой сигнал
61 - Левый стоп-сигнал
62 - Правый стоп-сигнал
63 - Резерв
64 - Прерыватель указателей поворота и аварийной сигнализации /
блок предупреждения
65 - Мигающий свет / лампочка индикатора блока предупреждения
66 - Правый задний индикатор
67 - Правый передний индикатор
68 - Левый задний индикатор
69 - Левый передний индикатор
70 - Блок предупреждения / индикатор переключатель света
71 - Свет на крыше кабины

72 - Вентиляция
73 - Кондиционер воздуха (Опция)
74 - Прикуриватель
75 - Резерв
76 - Резерв
77 - Обогреватель заднего стекла (Опция)
78 - Резерв
79 - Омыватель лобового стекла
80 - Дворники лобового стекла
81 - Резерв
82 - Резерв
83 - Передняя рабочая фара
84 - Лампочка индикатора температуры воды в двигателе
85 - Лампочка индикатора датчика
86 - Индикаторная лампочка тахометра
87 - Индикаторная лампочка бокового света
88 - Задний правый габаритный свет
89 - Лампочка индикатора вентилятора
90 - Передний правый габаритный свет
91 - Задний левый габаритный свет
92 - Передний левый габаритный свет
93 - Левая передняя нижняя фара
94 - Правая передняя нижняя фара

96 - Левая задняя противотуманная фара (Опция)
97 - Правая задняя противотуманная фара (Опция)
98 - Левая передняя основная фара
99 - Правая передняя основная фара
100 - Индикаторная лампочка верхнего света
101 - Резерв
ЦВЕТОВАЯ КОДИРОВКА
bc: Белый

bl: Синий

g: Серый

Желтый

jvt: Желто-зеленый m: Коричневый

n: Черный

o: Оранжевый

Красный

ro: Розовый

vt: Зеленый

v: Фиолетовый

СОЕДИНИТЕЛЬ
A - Блок плавких предохранителей / реле (13-игольчатое соединение)
B - Блок плавких предохранителей / реле (13-игольчатое соединение)
C - Блок плавких предохранителей / реле (13-игольчатое соедине-
ние)
D - Блок плавких предохранителей / реле (6-игольчатое соединение)
E - Блок плавких предохранителей / реле (8-игольчатое соединение)
F - Блок плавких предохранителей / реле (8-игольчатое соединение)
G - Блок плавких предохранителей / реле (21-игольчатое соедине-
ние)
H - Блок плавких предохранителей / реле (5-игольчатое соединение)
I - Блок плавких предохранителей / реле (7-игольчатое соединение)
J - Блок плавких предохранителей / реле (8-игольчатое соединение +
2-игольчатое соединение)
K - Заданное реле K1 (Опция)
L - Заданное реле K0 (Опция)
M - Заданное (8-игольчатое соединение + 1-игольчатое соединение)
(Опция)
N - Коробка двигателя
O - Заданное заднее (Соединение 8-игольчатое)
P - Переключатель света
Q - Вентилятор обогревателя
R - Кондиционер воздуха (Опция)
S - Кабина
T - Дворники лобового стекла
U - Тензодатчик перегрузки
V - Гнездо диагностики для соединителя ВВ3
W - Заданное гидравлическое отключение движения
X - Модуль управления коробки передач
Y - Реверсивный соединитель на пластине предохранителей
Z - 4-скоростной реверс
ZA - Жгут электропроводки коробки передач
ZB - Заданное программирование коробки передач
ZC - Картер поступательного движения
КОМПОНЕНТЫ ЭЛЕКТРООБОРУДОВАНИЯ
A1 - Электронный блок управления
A2 - Электропропорциональный джойстик
E1 - Правый задний индикатор
E2 - Правый передний индикатор
E3 - Левый задний индикатор

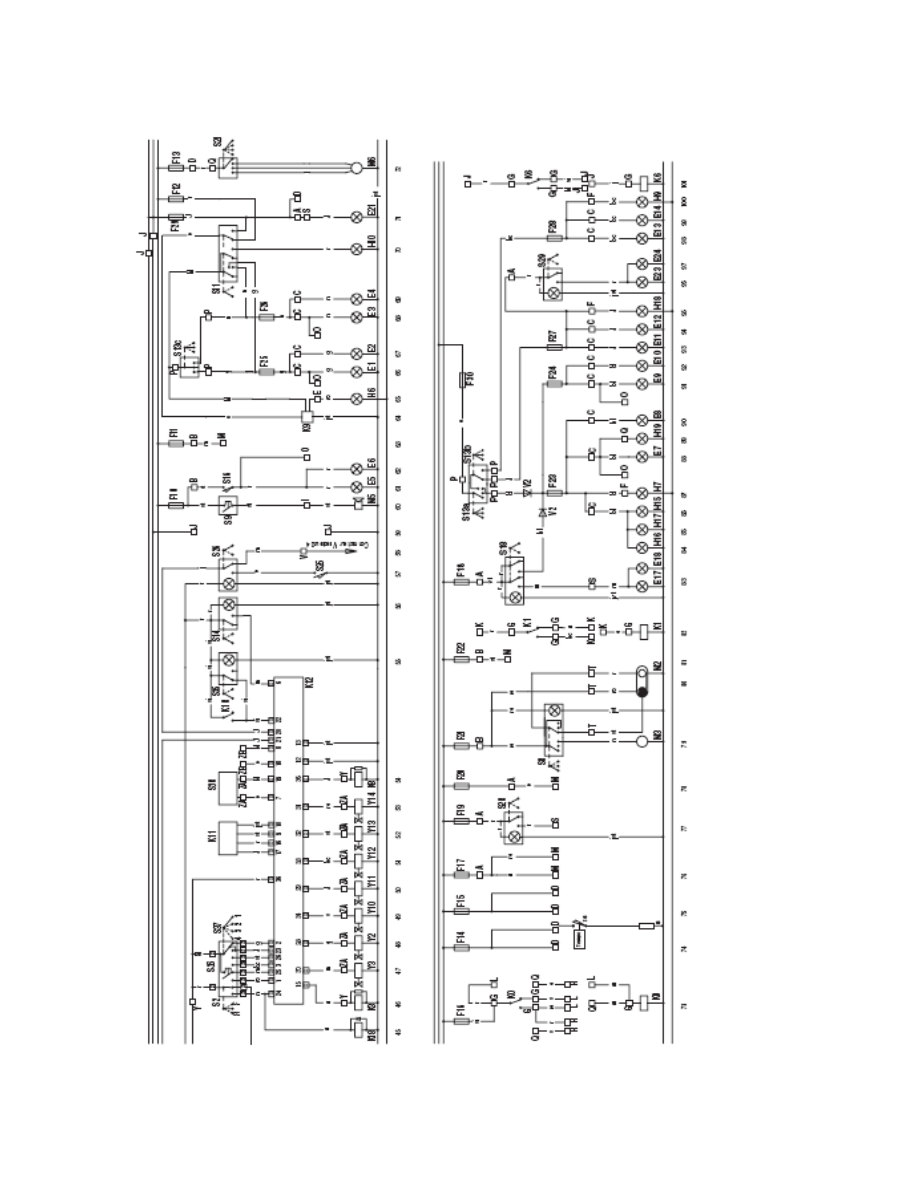

ЭЛЕКТРИЧЕСКАЯ СХЕМА MLT 741 120 LSU POWERSHIFT Серия 2-E2

E4 - Левый передний индикатор
E5 - Левый стоп-сигнал
E6 - Правый стоп-сигнал
E7 - Задний правый габаритный свет
E8 - Передний правый габаритный свет
E9 - Задний левый габаритный свет
E10 - Передний левый габаритный свет
E11 - Левая передняя нижняя фара
E12 - Правая передняя нижняя фара
E13 - Левая передняя основная фара
E14 - Правая передняя основная фара
E15 - Правый рабочий хвостовой свет (Опция)
E16 - Левые рабочие хвостовые огни (Опция)
E17 - Левая передняя рабочая фара (Опция)
E18 - Правая передняя рабочая фара (Опция)
E19 - Проблесковый маячок
E20 - Левый задний свет обратного хода (Опция)
E21 - Свет на крыше кабины
E22 - Правый задний свет обратного хода
E23 - Левая задняя противотуманная фара (Опция)
E24 - Правая задняя противотуманная фара (Опция)
ПРЕДОХРАНИТЕЛИ
F1 - Питание RC2 (7,5A)
F2 - Рабочий хвостовой свет (15A) (Опция)
F3 - Дворники заднего стекла/ дворники верхнего стекла (7,5A)
F4 - Электроклапан остановки двигателя (10A)
F5 - Проблесковый маячок (7,5A)
F6 - Регулировка установки колес (5A)
F7 - Безопасность от перегрузки (10A)
F8 - Переднее / Заднее / Нейтральное положение трансмиссии (15A)
F9 - Лампочка неисправности звукового сигнала (5A)
F10 - Звуковой сигнал / стоп-сигнал (15A)
F11 - Резерв (15А макс.)
F12 - Индикатор (10A)
F13 - Вентиляция (30A)
F14 - Резерв (25А макс.)
F15 - Резерв (25А макс.)
F16 - Кондиционер воздуха (Опция) (10А макс.)
F17 - Резерв (15А макс.)
F18 - Передняя рабочая фара (15A) (Опция)
F19 - Обогреватель заднего стекла (Опция) (15А макс.)
F20 - Резерв (10А макс.)
F21 - Дворники лобового стекла / омыватель лобового стекла (10A)
F22 - Резерв (15А макс.)
F23 - Правый боковой свет / панель управления (7,5A)
F24 - Левый боковой свет (7,5A)
F25 - Правые индикаторы (7,5A)
F26 - Левые индикаторы (7,5A)
F27 - Нижний свет (15A)
F28 - Главная фара (15A)
F29 - Блок предупреждения / свет на крыше кабины (15A)
F30 - Переключатель света (25A)
F31 - Стартер (20A)
F32 - Электропропорциональный модуль (3A)
F33 - Соединитель диагностики (1A)
F40 - Электрооборудование автопогрузчика (40A)
F41 - Электрооборудование автопогрузчика (40A)
F42 - Разогрев (80A)
F43 - Генератор переменного тока (80A)
G1 - Аккумулятор 12V 105Ah
G2 - Генератор переменного тока 75A
H1 - Лампочка индикатора нагрузки
H2 - Лампочка индикатора давления масла в двигателе
H3 - Тормозная жидкость
H4 - Лампочка индикатора засора воздушного / гидравлического обрат-
ного фильтра
H5 - Лампочка индикатора температуры воды в двигателе
H6 - Мигающий свет / лампочка индикатора блока предупреждения
H7 - Индикаторная лампочка бокового света
H8 - Температура масла трансмиссии
H9 - Индикаторная лампочка верхнего света
H10 - Лампочка индикатора блока предупреждения
H11 - Лампочка индикатора регулировки установки передних колес

H12 - Лампочка предупреждения давления сцепления
H13 - Лампочка индикатора тормоза
H14 - Лампочка индикатора регулировки установки задних колес
H15 - Лампочка индикатора часомера / тахометра
H16 - Лампочка индикатора температуры воды в двигателе
H17 - Лампочка индикатора модуля уровня топлива
H18 - Индикаторная лампочка нижнего света
H19 - Лампочка индикатора вентилятора
K0 - Реле кондиционера воздуха (Опция)
K1 - Реле переднего / заднего хода
K4 - Реле заднего хода
K3 - Шунт на реле переднего хода
K5 - Предупреждение о неисправности машины
K6 - Резерв
K7 - Отключение движения гидравлики (Опция)
K8 - Реле безопасного пуска
K9 - Прерыватель указателей поворота и аварийной сигнализации /
блок предупреждения
K10 - Модуль безопасности нагрузки
K11 - Дисплей скоростей
K12 - Модуль управления коробки передач
K15 - Реле отключения питания пропорционального джойстика
K16 - Реле разогрева
K17 - Реле модуля индикаторных лампочек
K18 - Реле буксировки
K19 - Блок отключения трансмиссии
M1 - Стартер
M2 - Дворники лобового стекла
M3 - Обмыватель лобового стекла
M4 - Дворники верхнего стекла
M5 - Звуковой сигнал
M6 - Вентилятор
M7 - Звуковой сигнал задней передачи (Опция)
M8 - Дворники заднего стекла
M9 - Топливный насос
P1 - Часомер / тахометр
P2 - Уровень топлива
P3 - Температура воды в двигателе
R1 - Резистор разогрева
R2 - Топливный датчик
R3 - Датчик температуры воды в двигателе
R5 - Потенциометр акселератора топливного насоса высокого дав-
ления
R6 - Сопротивление пропорционального модуля навесного устройст-
ва
R7 - Сопротивление пропорционального модуля телескопической
части
R8 - Сопротивление прикуривателя
S1 - Ключ зажигания
S2 - Переключатель передней / задней передачи
S3 - Переключатель давления масла в двигателе
S4 - Тормозная жидкость
S5 - Засорение воздушного фильтра
S6 - Переключатель реулировки установки передних колес
S7 - Переключатель тормоза
S8 - Переключатель дворников / омывателя лобового стекла
S9 - Контроль звукового сигнала
S10 - Переключатель регулировки установки колес
S11 - Переключатель блока предупреждения
S12 - Давление сцепления
S13a - Переключатель света (Контрольная лампа включения)
S13b - Переключатель нижнего / верхнего света
S13c - Переключатель света (Указатель поворота)
S14 - Переключатель гусеничного хода (PV/GV)
S15 - Переключатель задних рабочих огней
S16 - Переключатель стоп-сигнала
S17 - Температура масла трансмиссии
S18 - Переключатель передних рабочих огней
S19 - Переключатель проблескового маячка
S20 - Переключатель дворников заднего / верхнего стекла
S21 - Переключатель вентилятора
S22 - Тензодатчик перегрузки

содержание .. 112 113 114 115 ..
