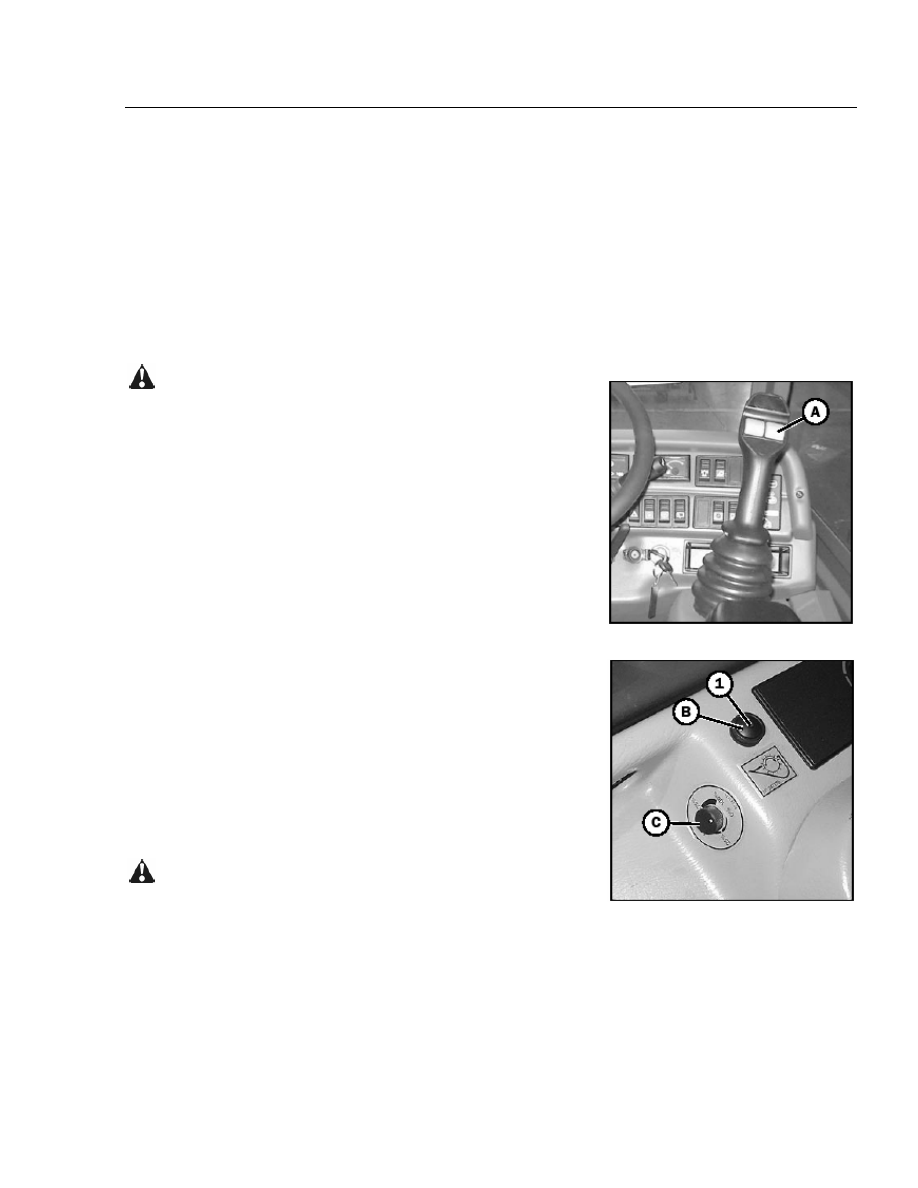

ФУНКЦИОНИРОВАНИЕ


Данная опция выполняет две функции:
1 - Контролирует максимальную подачу движений навесного устройства (ограничитель подачи).
2 - Контролирует  и  регулирует  ПОСТОЯННОЕ  гидравлическое  движение  на  навесное  устройство
(форсированная работа).


1 - Функция ограничителя подачи

При  «нормальном»  функционировании  (форсированная  работа  не  активирована)  потенциометр C
(Рис. 2) предназначен для ограничения максимальной подачи в линию навесного устройства.
-

Задайте потенциометр C на требующееся положение.

-

Активируйте  ролик A (Рис. 1) для  выполнения  движения.  Максимальный  поток  будет  задаваться
автоматически потенциометром.


2 - Функция форсированной работы

  Данная  опция  может  использоваться  только  с  на-

весным устройством, для которого требуется по-
стоянное  гидравлическое  движение,  таким,  как  ме-
ханическая щетка, распределительный бункер, сме-
ситель,  распылитель  и  т.п.  Категорически  запре-
щается  использовать  ее  для  подъемных  уст-
ройств  и  во  всех  других  случаях  (лебедка,  кран,
таль, крюк и т.п.).


ПУСК  ПОСТОЯННОГО  ГИДРАВЛИЧЕСКОГО  ДВИЖЕНИЯ  НА-
ВЕСНОГО УСТРОЙСТВА

-  Проверьте,  чтобы  потенциометр C (Рис. 2) при  включении

был на 0%.

-  Переместите и удерживайте ролик A: (Рис. 1) вверх или вниз

(в зависимости от типа навесного устройства), нажмите кноп-
ку B (Рис. 2) и отпустите кнопку A (Рис. 1). Мигающий красный
сигнал 1 (Рис. 2) показывает, что опция активирована.

-  Отрегулируйте  необходимую  подачу  с  помощью  потенцио-

метра C (Рис. 2).


ОСТАНОВКА

-  Для  выключения  постоянного  гидравлического  движения  в

навесном устройстве переместите ролик A или нажмите кноп-
ку B. СИД 1 погаснет.

-  Переместите потенциометр C на 0%.



  Никогда  не  оставляйте  панель  управления,  не  вер-

нув  потенциометр C назад  на 0%. Прежде  чем  за-
вести  автопогрузчик,  убедитесь,  что  потенцио-
метр C находится на 0%.

Рис. 1





Рис. 2












4

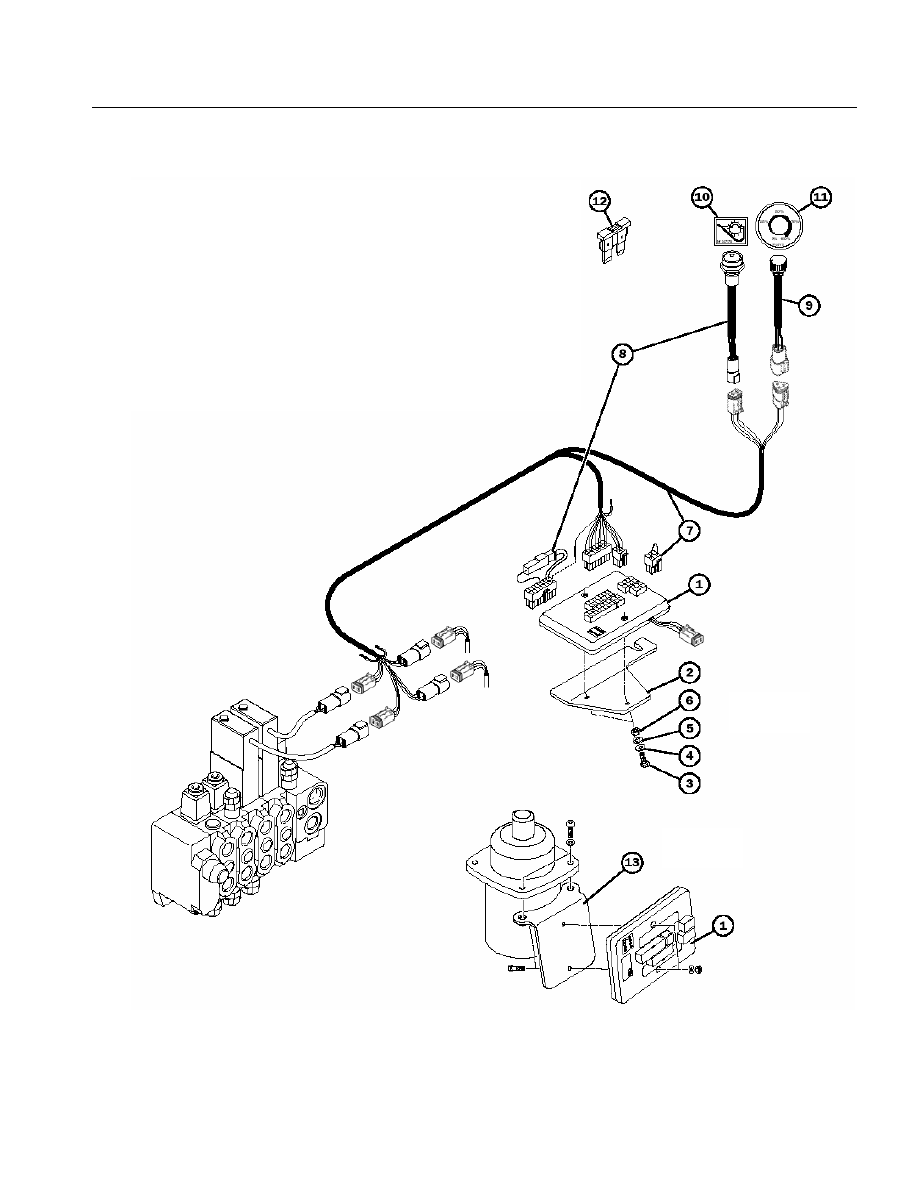

СОСТАВ ОПЦИИ «ФОРСИРОВАННАЯ РАБОТА»


Необходимые детали

Комплект:

698 418



1 модуль

Арт. 247 010

Позиция 1

1 кронштейн

Арт. 246 978

Позиция 2

2 оцинкованных болта HM 3-20

Арт. 175 140

Позиция 3

2 оцинкованные шайбы L3

Арт. 459 747

Позиция 4

2 оцинкованные шайбы W3

Арт. 459 748

Позиция 5

2 оцинкованные гайки HM 3

Арт. 175 921

Позиция 6

1 жгут электропроводки

Арт. 247 026

Позиция 7

1 кнопка/ жгут электропроводки СИД

Арт. 247 176

Позиция 8

1 жгут электропроводки потенциометра   Арт. 247 012

Позиция 9

1 наклейка «навесное устройство»

Арт. 247 175

Позиция 10

1 наклейка «потенциометр»

Арт. 247 174

Позиция 11

1 плавкий предохранитель 5А

Арт. 207 007

Позиция 12

1 кронштейн

Арт. 251 065

Позиция 13

1-й мон-

таж

2-й мон-

таж







5

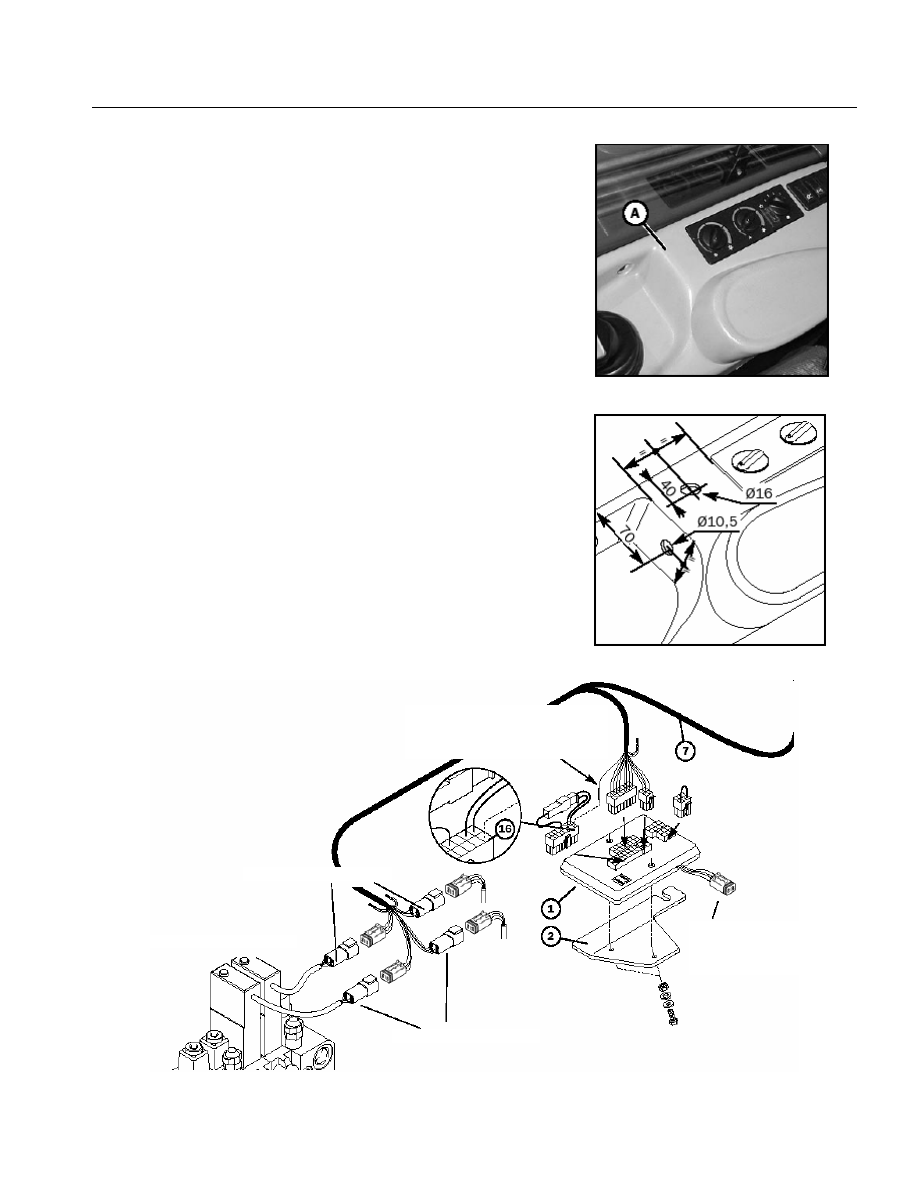

ПРОЦЕДУРА УСТАНОВКИ


-  Снимите правую консоль A (Рис. 1).














-  Просверлите два отверстия Ø 10,5 и 16, следую указанным раз-

мерам (Рис. 2).








-  Установите модуль 1 на суппорт 2 (Рис. 3).
-  Зафиксируйте узел крепежным винтом B (Рис. 4) на правом ко-

жухе кабины. (1-й монтаж) или на индикаторе суппорта 13, рас-
положенном на блоке манипулятора. (2-й монтаж)

-  Подсоедините  жгут  электропроводки 7 между  клапаном  управ-

ления и модулем 1, следуя данным инструкциям (Рис. 3).

Рис. 1




Рис. 2





Рис. 3



Коричневый провод для соеди-
нения со штыревым контактом
16 соединителя



навесное устройство

Гнездо для послепро-
дажных испытаний, не
подсоединяться



авления



клапан упр

телескопическая часть

6

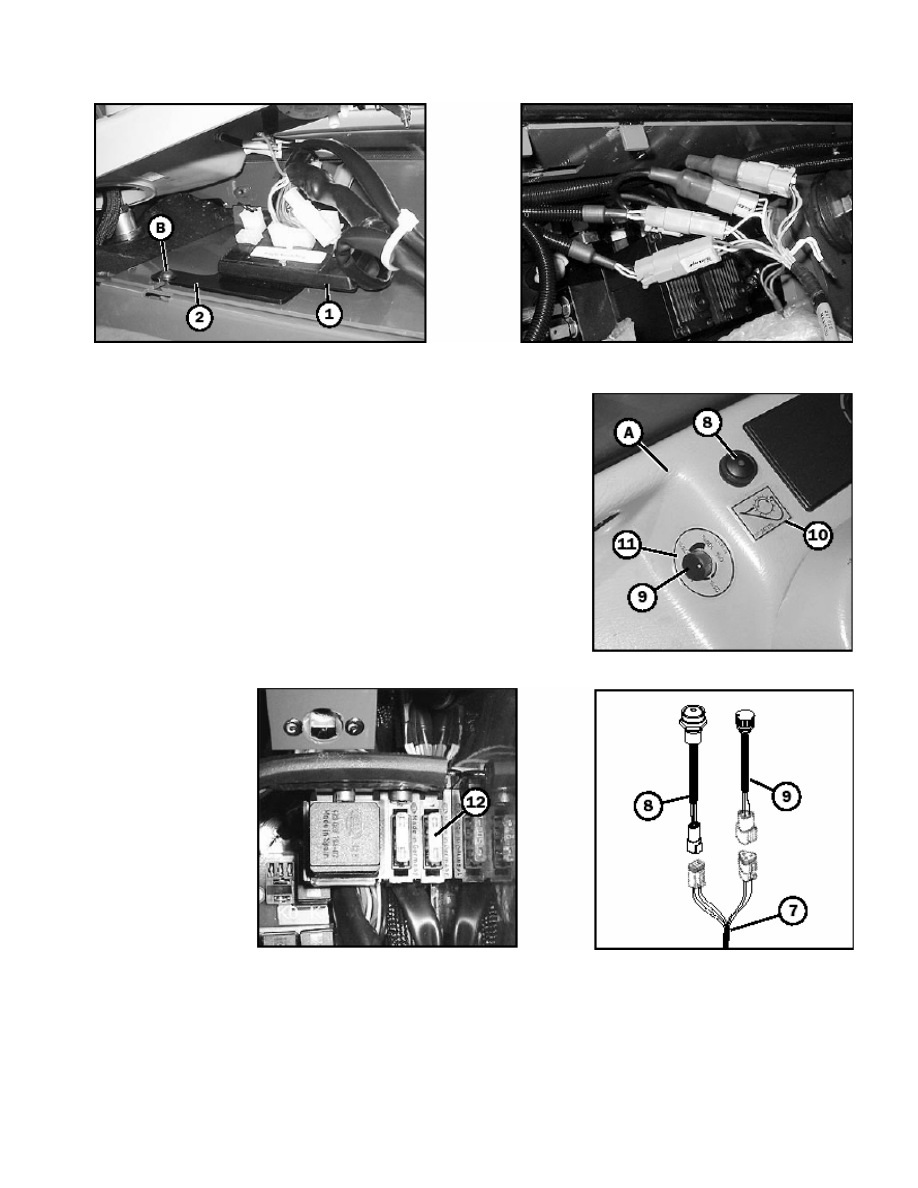

Рис. 4 (1-й монтаж)

Рис. 5





-  Приклейте наклейку 11 на консоль A (Рис. 6).
-  Подсоедините кнопку/СИД 8 и потенциометр 9 к жгуту

электропроводки 7 (Рис. 7), затем  установите  консоль
A (Рис. 6).

-  Приклейте наклейку 10 (Рис. 6).

ПРИМЕЧАНИЕ: Отрегулируйте минимальное расстояние
потенциометра 9 относительно наклейки 11 (Рис. 6).


-  Заверните крепежные винты на консоли A (Рис. 6).
-  Откройте  крышку  панели  предохранителей  и  реле

справа от педалей.

-  Поставьте  предохранитель 12 (5A) вместо  предохра-

нителя 3A (Рис. 8).

-  Закройте крышку панели предохранителей и реле.


Рис. 6





Рис. 8

Рис. 7













7
