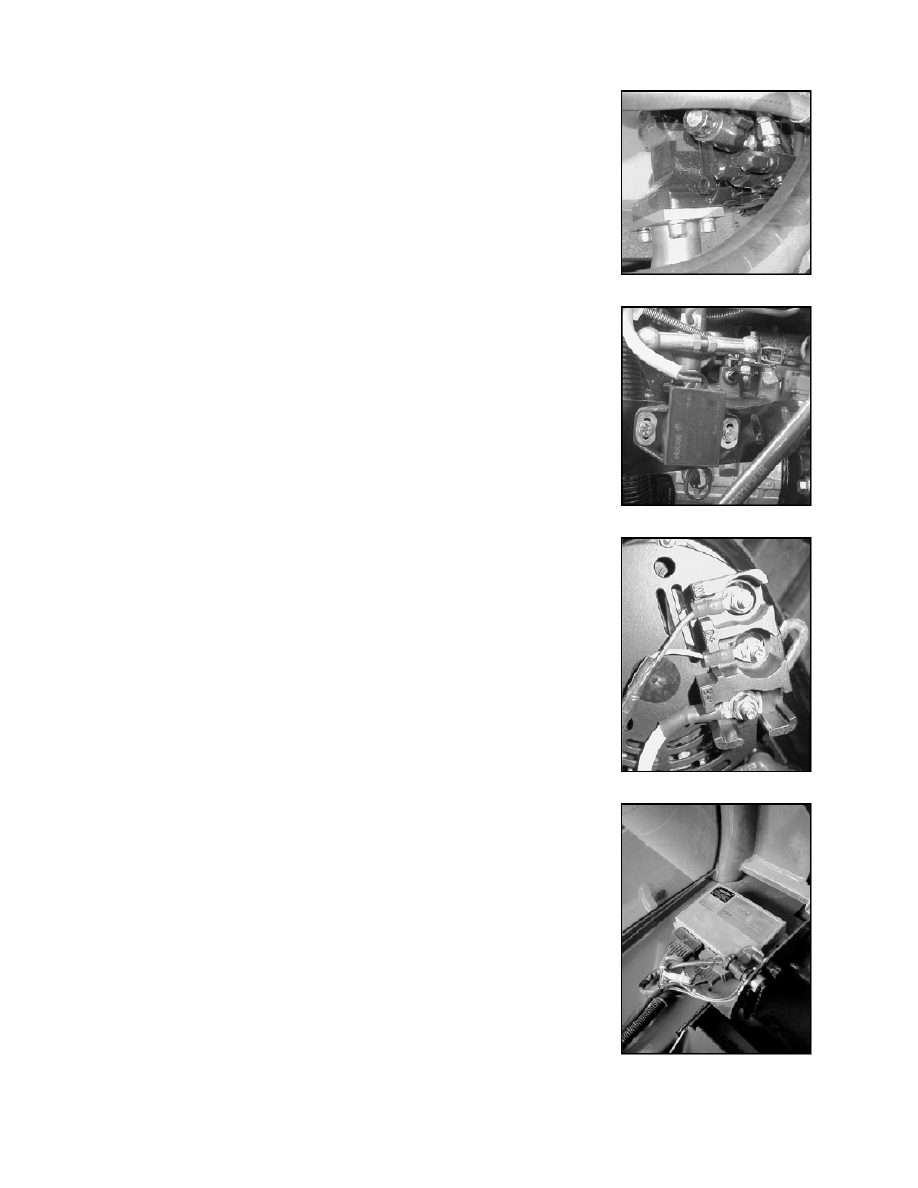

3 - РАСПОЛОЖЕНИЕ КОМПОНЕНТОВ



Пропорциональный электроклапан расположен на насосе пе-
ременного объема.











Датчик  положения  акселератора  расположен  на  впрыски-
вающем насосе (датчик теоретической частоты оборотов дви-
гателя).











Датчик частоты оборотов двигателя расположен на клемме W
генератора переменного тока переменного тока (датчик фак-
тической частоты оборотов двигателя).













Электронный блок (RC2) расположен в кабине, под пластмас-
совыми крышками.





6







4 - ПРИНЦИП РАБОТЫ


Электронный  блок  получает  два  сигнала,  которые  позволяют  ему  разрешать  максимальную  подачу
насоса или на 60 % его объема.
Один  сигнал  поступает  на  него  с  датчика  положения  педали  (информация  о  теоретической  частоте
оборотов  двигателя),  а  другой - с  клеммы  генератора  переменного  тока W (информация  о  фактиче-
ской частоте оборотов двигателя). Электронный блок сравнивает фактическую частоту оборотов дви-
гателя  с  теоретической  и  по  результатам  сравнения  принимает  решение  о  том,  перегружен  или  нет
двигатель.
Например, если потери оборотов двигателя составляют более 50 оборотов при холостом ходе, блок
RC2 не позволяет насосу превышать более 60 % его потока, через пропорциональный электроклапан
ЕК1, снижая уровень подачи мощности.



5 - УРОВЕНЬ РЕГУЛИРОВАНИЯ В ЗАВИСИМОСТИ ОТ ОБОРОТОВ ДВИГАТЕЛЯ






Фактиче

ски

е

 об

ор

о

ты

 дв

иг

ат

еля

 в

нут

ренн

е

го

 сг

ор

ани

я

на



клемме

 г

е

не

рат

ор

а

 пе

рем

енног

о

 то

ка

 W



Q = Подача насоса



Диапазон допуска потери оборотов двигателя

Положение
педали

Предел регу-
лирования

Теоретическая частота

оборотов двигателя

Кривая фактической

нагрузки


Вышеприведенная  кривая  показывает  предел  регулирования  в  зависимости  от  оборотов  двигателя.
Например,  при 1500 оборотах/минуту  система  принимает  разницу  в 200 оборотов/минуту (y) между
фактической  и  теоретической  частотой  оборотов  двигателя.  Если  эта  разница  больше, ECU  отдает
команду уменьшить подачу насоса.
















7





6 - ЭЛЕКТРИЧЕСКАЯ СХЕМА





Потенциометры



Соединитель диаг-
ностики для ВВ3

Пропорциональные элек-
тромагнитные клапаны

Датчик частоты

вращения

Электропитание

электроники

Заземление



Выключатель на
вывод

Аварийный
выключатель



Переключатель освеще-

ния

Питание пропорциональ-

ных и всех или никаких

выводов

Вывод

 «

все



ил

и

ни

ка

-

кие

»

Пропор

-

цио

наль

-

ны

й

вывод



Ввод

 «

все

 ил

и

ни

ка

-

кие

»



Ввод

 давлен

ия





Ввод

 напряже

ния





Ввод

 час

тоты



Источ

ник

 стаб

иль

но

-

го

 напряже

ния

 5

В

, 2

х 15

мА



Резерв

Гнездо диагности-
ки для ВВ3


Предупреждение: никогда не подсоединяйте электронную панель к жгуту электропро-

водки машины без предварительного подключения заземления блока.

8

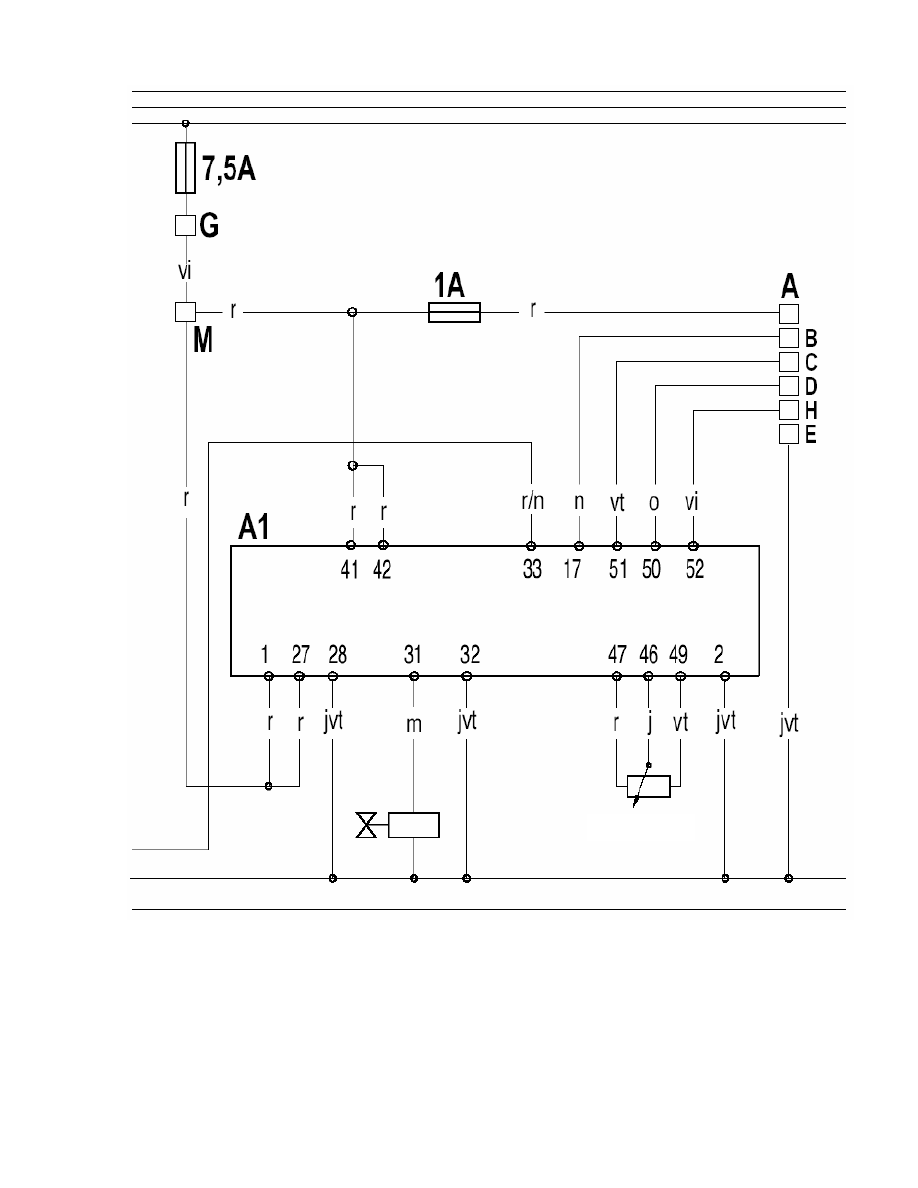

Потенциометры



Пропорциональные электромагнитные

клапаны
