Разборка коробки передач телескопических погрузчиков Manitou. Руководство - часть 73

ПРОГРАММА ФОРСИРОВАННОЙ РАБОТЫ (247015b)







Список вводов и выводов





Вводы



соединение



ФУНКЦИЯ



E1



J1-1



Не используется



E2



J1-4



Не используется



E3



J1-5



Выключение навесного устройства



E4



J1-6



Не используется



E5



J1-7



Перегрузка машины



E6



J1-9



ВР форсаж перегрузки



E7



J2-14



ВР форсаж опускания



E8



J1-11



Определение возврата телескопической части



E9



J1-12



Не используется



E10



J1-13



Не используется



E11



J1-14



Не используется



E12



J2-5



Направление 2 разгрузчика бункера



E13



J2-6



Не используется



E14



J2-7



Направление 1 разгрузчика бункера



E15 J2-10

Присутствие разгрузчика бункера

E16 J2-11

Сигнал опускания манипулятора

E17a J2-12

Регистрация опускания сигнала потенциометра

E18 J2-13

Сигнал телескопической части манипулятора







Выводы

соединение

ФУНКЦИЯ

S1 J3-1

Питание ЕМС опускания

S2 J1-16

Форсаж сигнала опускания

S3 J3-4

Питание ЕМС телескопической части

S4 J4-8

Отключение действий

S5 J4-2

Ограничитель давления EV

S6 J3-3

Сигнал опускания

























12

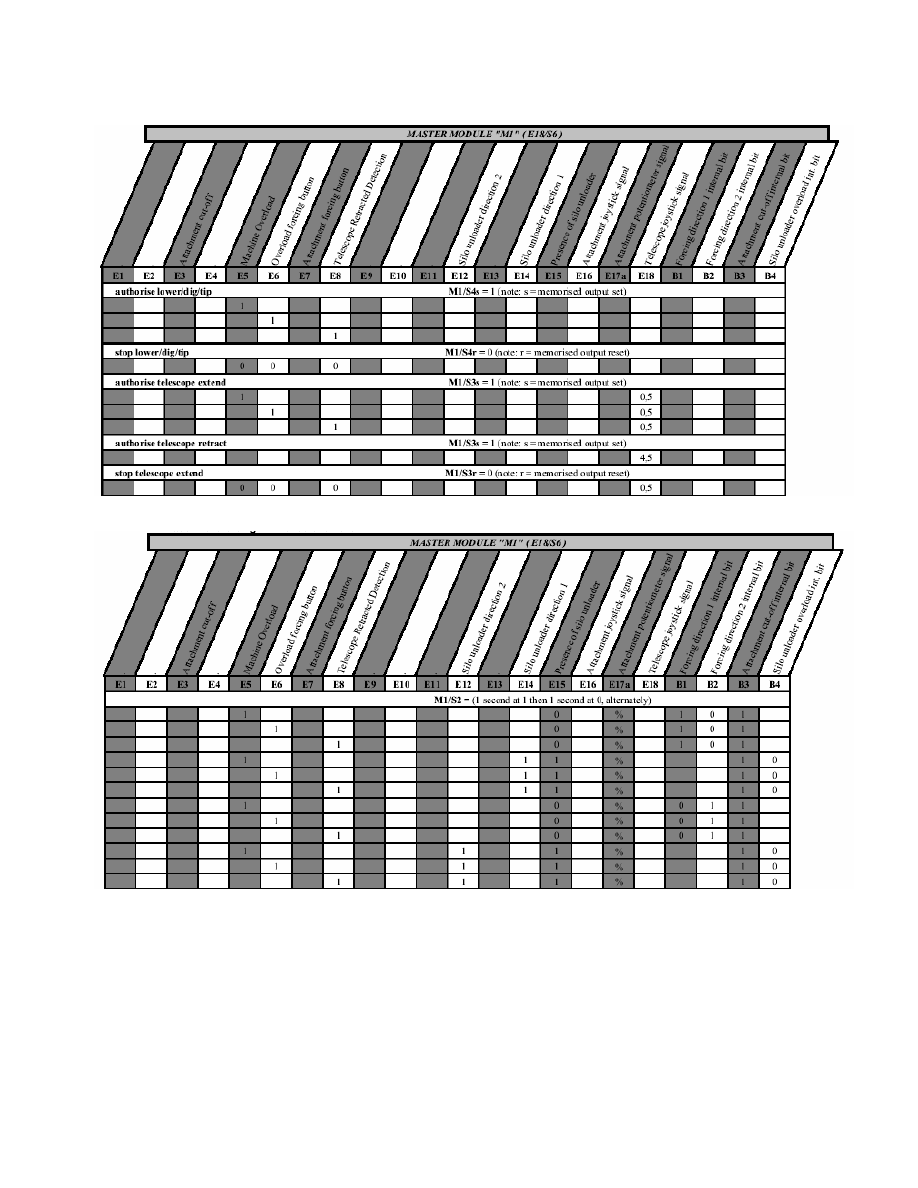

ТАБЛИЦА СТАТУСОВ СИД ДЛЯ ВОЗМОЖНЫХ ДВИЖЕНИЙ Исх. Micro Prog.mar.forc.247015bEN.xls



* Электроклапан отключения движений






СИД форсажа навесного устройства «направления 1 и 2»



0 = ввод дезактивирован для движения. / 1 = ввод активирован для движения.
0.5 = 2.45 - 0.5 В постоянного тока для выполнения движения. / 2.5 = 2.45 - 2.55 В постоянного тока для выполнения движения. / 4.5 =
2.55 - 4.5 В постоянного тока для выполнения движения.
0.5* = 0.5 В постоянного тока для выполнения движения. / 4.5* = 4.5 В постоянного тока для выполнения движения.
% = процент от питающего напряжения для варьирования скорости.











13



Attachment cut-off = Отключение навесного устройства
Machine Overload = Перегрузка машины
Overload forcing button = Кнопка форсажа перегрузки
Attachment forcing button = Кнопка форсажа навесного устройства
Telescope Retracted Detection = Определение выдвинутой телескопической части
Silo unloader direction 2 = Направление 2 разгрузочного клапана бункера
Silo unloader direction 1 = Направление 1 разгрузочного клапана бункера
Presence of silo unloader = Присутствие разгрузочного клапана бункера
Attachment joystick signal = Сигнал джойстика навесного устройства
Attachment potentiometer signal = Сигнал потенциометра навесного устройства
Telescope joystick signal = Сигнал джойстика телескопической части
Forcing direction 1 internal bit = Внутренний бит направления форсажа 1
Forcing direction 2 internal bit = Внутренний бит направления форсажа 2
Attachment cut-off internal bit = Внутренний бит отключения навесного устройства
Silo unloader overload int. Bit = Внутренний бит перегрузки разгрузочного клапана бункера
stop lower/dig/tip = остановить опускание/углубление/опрокидывание ковша
stop telescope extend = остановить выдвижение телескопической части
authorise telescope extend = разрешить выдвижение телескопической части
authorise telescope retract = разрешить убирание телескопической части
note: r = memorised output reset = примечание: r = записанный в памяти сброс вывода
M1/S2 = (1 second at 1 then 1 second at 0, alternately) = (1 секунда при 1, затем 1 секунда при 0, попеременно)
MASTER MODULE "M1" (E18/S6) = ГЛАВНЫЙ МОДУЛЬ "M1" (E18/S6)

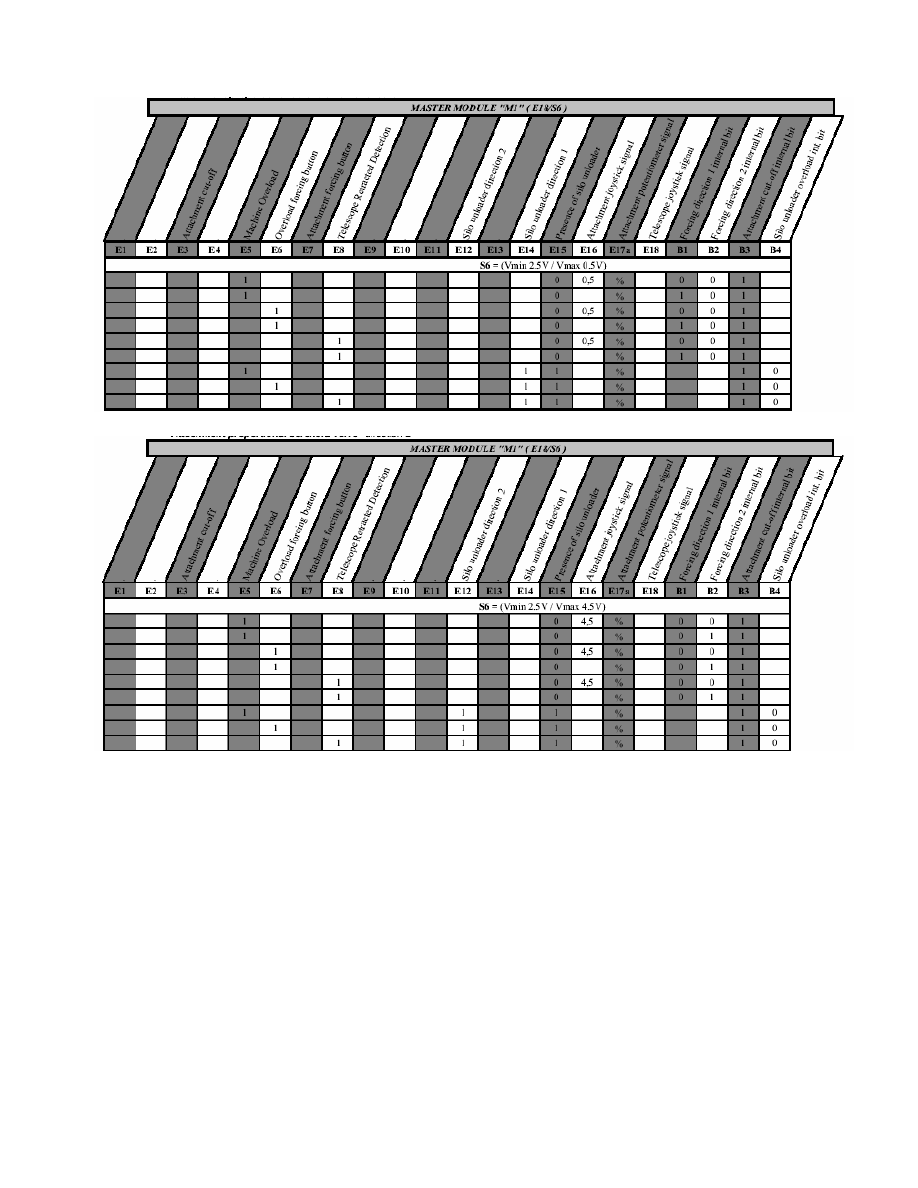

ТАБЛИЦА СТАТУСОВ СИД ДЛЯ ВОЗМОЖНЫХ ДВИЖЕНИЙ Исх. Micro Prog.mar.forc.247015bEN.xls



* Пропорциональный электроклапан навесного устройства "направление 1"





Пропорциональный электроклапан навесного устройства "направление 2"





0 = ввод дезактивирован для движения. / 1 = ввод активирован для движения.
0.5 = 2.45 - 0.5 В постоянного тока для выполнения движения. / 2.5 = 2.45 - 2.55 В постоянного тока для выполнения движения. / 4.5 =
2.55 - 4.5 В постоянного тока для выполнения движения.
0.5* = 0.5 В постоянного тока для выполнения движения. / 4.5* = 4.5 В постоянного тока для выполнения движения.
% = процент от питающего напряжения для варьирования скорости.



Attachment cut-off = Отключение навесного устройства
Machine Overload = Перегрузка машины
Overload forcing button = Кнопка форсажа перегрузки
Attachment forcing button = Кнопка форсажа навесного устройства
Telescope Retracted Detection = Определение выдвинутой телескопической части
Silo unloader direction 2 = Направление 2 разгрузочного клапана бункера
Silo unloader direction 1 = Направление 1 разгрузочного клапана бункера
Presence of silo unloader = Присутствие разгрузочного клапана бункера
Attachment joystick signal = Сигнал джойстика навесного устройства
Attachment potentiometer signal = Сигнал потенциометра навесного устройства
Telescope joystick signal = Сигнал джойстика телескопической части
Forcing direction 1 internal bit = Внутренний бит направления форсажа 1
Forcing direction 2 internal bit = Внутренний бит направления форсажа 2
Attachment cut-off internal bit = Внутренний бит отключения навесного устройства
Silo unloader overload int. Bit = Внутренний бит перегрузки разгрузочного клапана бункера
MASTER MODULE "M1" (E18/S6) = ГЛАВНЫЙ МОДУЛЬ "M1" (E18/S6)





14
