ФУНКЦИОНИРОВАНИЕ ГЛАВНОГО ЦИЛИНДРА


A) ШАГ ОДИН (СЕРВОПРИВОД ТОРМОЗА)

- В холостом положении давление из A1 блокируется шариком (Поз. 1).
Поршень сервопривода тормоза (Поз. 4) и порт определения нагрузки А2 соединены с
возвратом через конусный золотниковый клапан (Поз. 2).

Торможение

Во время первой фазы торможения (постепенного роста давления) конусный золотнико-
вый клапан (Поз. 2) закрывает линию возврата в A3. После того, как золотниковый клапан
(Поз. 3)  сместится  на 0.6 - 1.2 мм,  шарик  (Поз. 1)  пропускает  давление  с  порта A1. Это
давление теперь воздействует на поверхность поршня (Поз. 4), а также на порт A2, кото-
рый обеспечивает управляющее давление определения нагрузки на золотниковый клапан
насоса LS.
Когда  движение  золотникового  клапана  (Поз. 3)  стабилизируется  (золотниковый  клапан
больше не движется), достигается давление торможения. Шарик (Поз. 1) и конусный зо-
лотниковый  клапан  (Поз. 2)  будут  приходить  в  движение  поочередно,  поддерживая  нуж-
ное давление торможения на поршень (Поз. 4).
-  Максимальное  давление  торможения  ограничивается  ограничителем  давления,  встро-

енным в клапан, расположенный между насосом и портом A1. Слишком высокое давле-
ние может повредить тормоза (максимальное давление сервопривода H" 40 бар).

На  заключительной  фазе  торможения  на  сервопривод  тормоза  подается  максимальное
давление,  и  золотниковый  клапан  (Поз. 3)  смещается  на 1 - 2 мм  с  тем  же  постоянным
усилием.  Дополнительное  усилие,  прилагаемое  к  педали,  используется  для  увеличения
давления экстренного торможения на поршень 5.

B) ШАГ ДВА (ТОРМОЖЕНИЕ)



Поршень (Поз. 5) толкает плавающую пластину диаметром 38 (Поз. 14), которая заполня-
ет тормозные поршни (фаза заполнения вторичной цепи).
Повышение  давления  во  вторичной  цепи  на  фазе  торможения  происходит  в  результате
последовательного  воздействия  большого  поперечного  сечения,  а  затем  малого  попе-
речного сечения поршня (Поз. 15). Фаза повышения давления завершается, когда откры-
вается клапан (Поз. 17), отрегулированный на 15 бар.
С этого момента кольцевая камера (Поз. 8А) соединяется с резервуаром, а давление по-
прежнему  создается  площадью  внутренней  поверхности  поршня  (Поз. 15) и  уплотнения
(Поз. 10) (меньшее поперечное сечение и, соответственно, более высокое давление).
По мере повышения давления штанга диаметром 3 (Поз. 13) толкает шарик (Поз. 17), от-
крывая проход и сбрасывая давления из кольцевой камеры (Поз. 8А).
























5

ПРОБЛЕМЫ В ФУНКЦИОНИРОВАНИИ СЕРВОПРИВОДА ТОРМОЗА


- Утечка давления через A1.

Повреждены  клапан  (Поз. 1) и  его  седло,  неправильно  установлено  седло  или
грязь нарушает герметичность уплотнения клапана 1.


- Медленное или неэффективное торможение.

Клапан  (Поз. 1) открывается  недостаточно,  или  конусный  золотниковый  клапан
(Поз. 2) не садится должным образом в седло при закрытии.


- Слишком большой холостой ход у педали.

- Воздух в тормозной системе, стравите систему.
- Повреждено кольцо (Поз. 10).
- Неправильно отрегулирован зазор тормозных дисков.




















































6

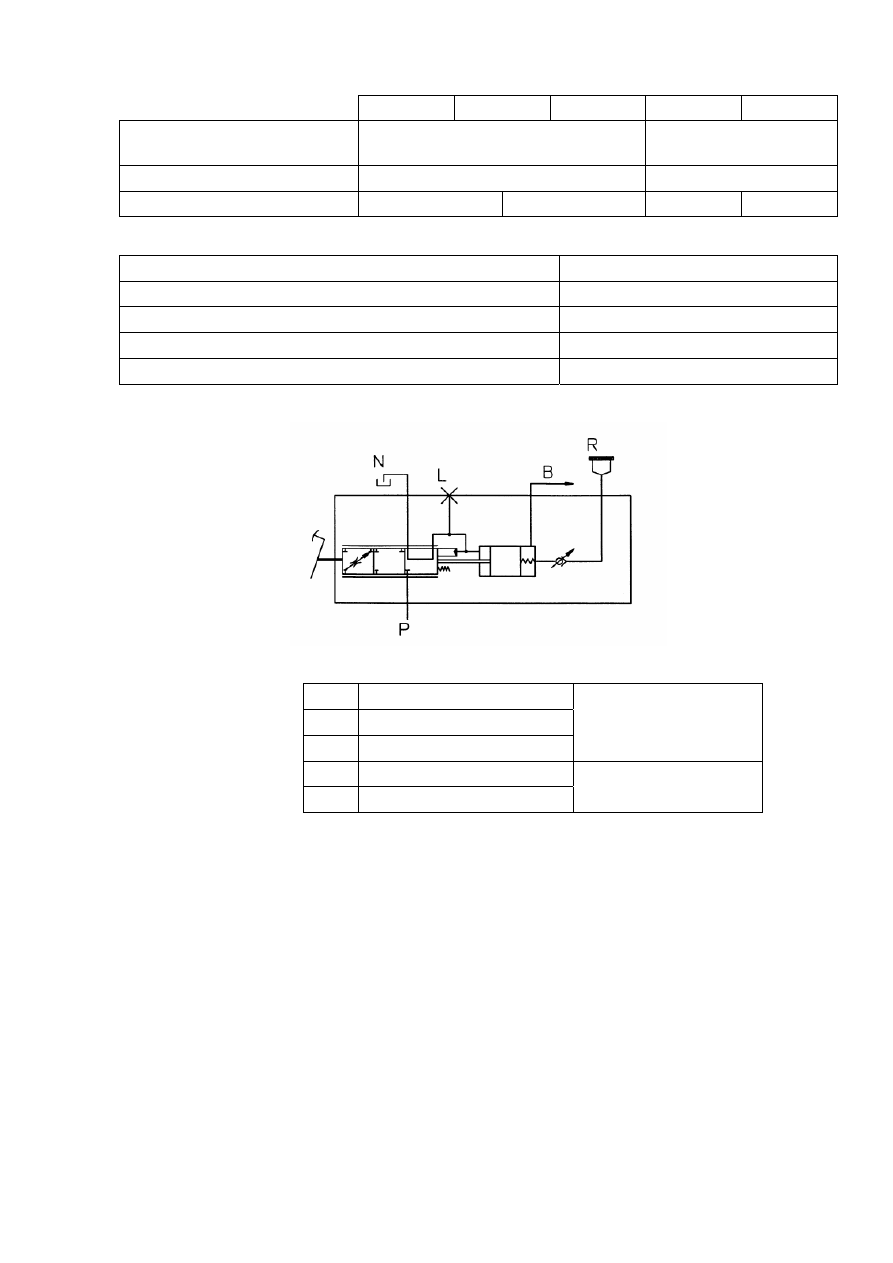

СПЕЦИФИКАЦИИ




A1 A2 A3 B1 B2

Используемая жидкость

ГИДРАВЛИЧЕСКОЕ масло

MANITOU ISO 46

Минеральная тормозная

жидкость MANITOU

Температура жидкости

- 20 / + 90

- 20 / + 90

Давление (бар)

46 1,5

0

150



Объем тормозного насоса

18 - 43 см

3

Общий ход 41,5

мм

Соотношение поршня сервопривода / поршня насоса 2.48:

1

Диаметр поршня сервопривода тормоза 40

мм

Диаметр поршня тормозного насоса

38 / 25 мм









A1

Подача

A2

Управление

A3

Возврат в резервуар



Сервопривод тормоза

B1

Питание тормоза

B2

Тормоз

Тормозной насос
























7

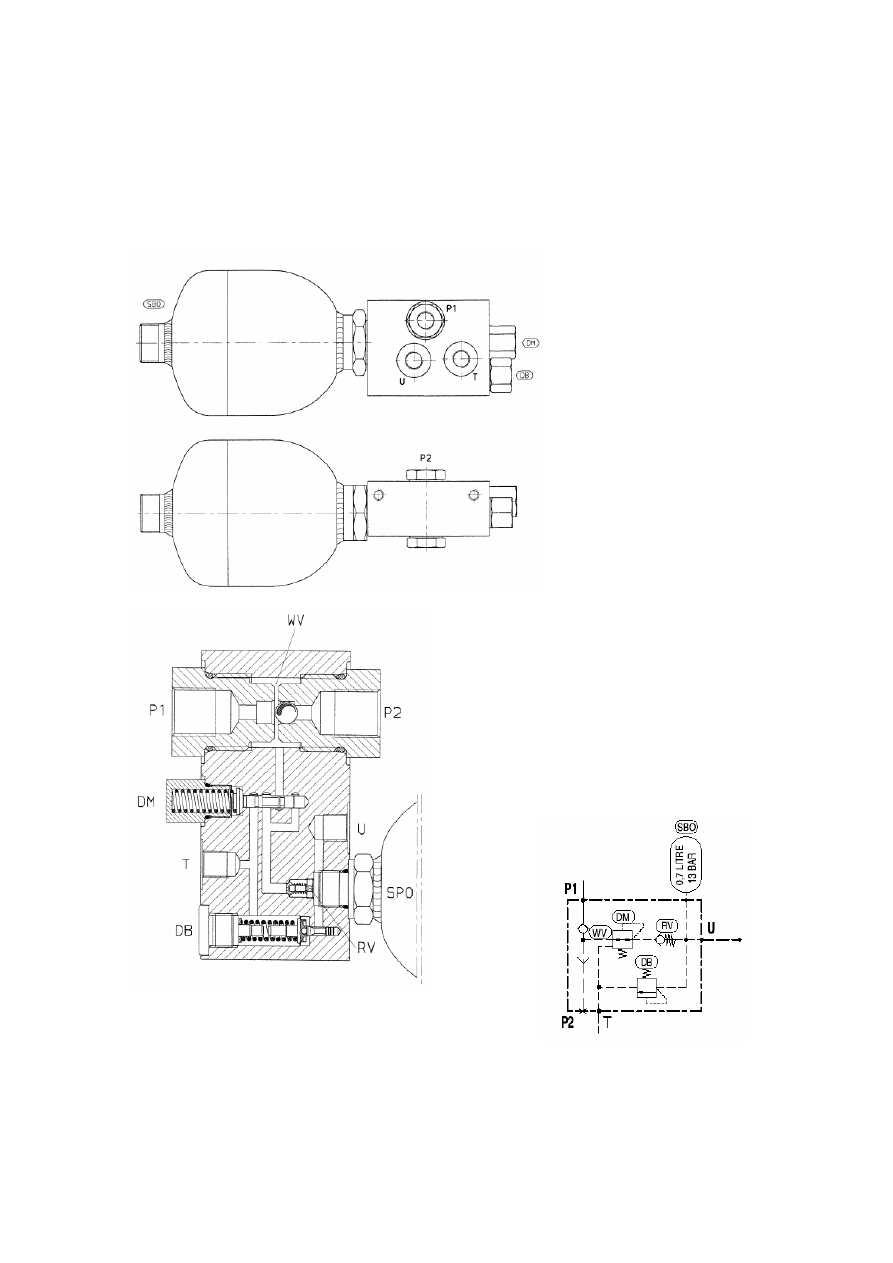

БЛОК ПИТАНИЯ + АККУМУЛЯТОР

MLT 741 120 LSU Серия B-E2
MLT 741 120 LSU Серия B-E2
MLT 742 Turbo Серия B -E2



Узел  блок  питания + аккумулятор  обеспечивает  пониженное  давление 35 бар  от
магистрали.  Это  обеспечивает  питание  тормозной  системы  без  дополнительного
насоса.








P1 и P2  –  Порты давления
WV

–  Переключатель цепи

DM –

Редуктор давления 35 бар

T –

Возвратный порт резервуара

DB –

Управление давления 45/50
бар

RV –

Клапан противодавления

SBO –

Диафрагменный аккумулятор

U –

Порт утилизации (к главному
цилиндру)
