5. ПРЕДОХРАНИТЕЛЬ ОТ ЗАМЕРЗАНИЯ ЭКСКАВАТОРА ЕК-8
(рис. 54)
НАЗНАЧЕНИЕ
Предохранитель от замерзания предназначен для предотвращения замерзания
конденсата в трубопроводах и аппаратах пневматического тормозного
привода экскаватора.
Техническая характеристика
Обозначение .............................100-3536010
Рабочее давление, МПа (кгс/см2),
не более .............................0,8 (8)
Емкость резервуара, см ...............200
Рабочая жидкость........................Этиловый спирт
Присоединительная резьба............М22х1,5
УКАЗАНИЯ ПО УСТАНОВКЕ И ОБСЛУЖИВАНИЮ
Предохранитель от замерзания должен устанавливаться на экскаваторе
всегда в вертикальном положении — для обеспечения надежности работы. Для
крепления требуется два винта М8.
Для заправки предохранителя применяется этиловый
спирт. Заправка спиртом и включение в работу предохранителя производится
при температуре окружающей среды +5 °С и ниже.
Проверку уровня спирта рекомендуется производить ежедневно. Дозаправка
производится при снижении уровня спирта ниже контрольной отметки.
Периодичность замены спирта в предохранителе зависит от конкретных
условий эксплуатации (сменности, влажности и температуры окружающей
среды, условий хранения экскаватора).
С целью повышения эффективности работы предохранителя рекомендуется при
заполнении пневмосистемы воздухом нажать на рукоятку тяги 5... 10 раз.
Следует помнить, что при повышенном выбросе масла в пневмосистему
компрессором фитиль предохранителя замасливается, эффективность его
работы резко снижается.
При сезонном обслуживании рекомендуется внутреннюю полость емкости для
спирта очистить и промыть, проверить состояние фитиля. Порванный и
замасленный фитиль должен быть заменен.

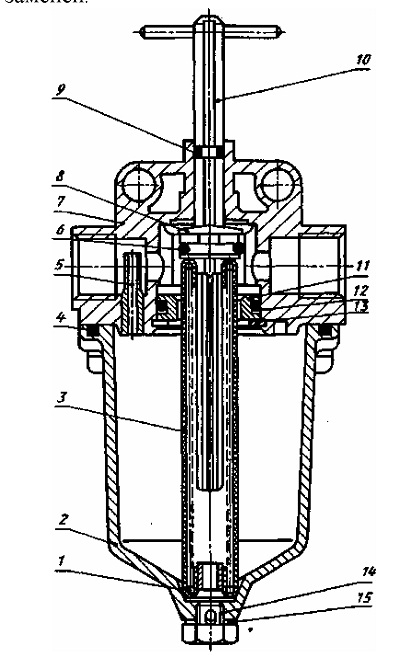

Рис. 54 Предохранитель от замерзания 1 — пружина; 2—нижний корпус; 3 — фитиль; 4, 6, 9, 12— уплотнительные кольца; 5 — сопло; 7— верхний корпус; 8 — ограничитель тяги; 10—тяга; 11 — обойма; 13 — упорное кольцо; 14 — пробка; 15 — уплотнительная шайба.
