 «Экскаватор-бульдозер погрузочный ЭБП-7» - паспорт

Паспорт

«Экскаватор-бульдозер погрузочный ЭБП-7»

1. Назначение и технические характеристики бульдозера погрузочного ЭБП-7

1.1. Назначение оборудования.

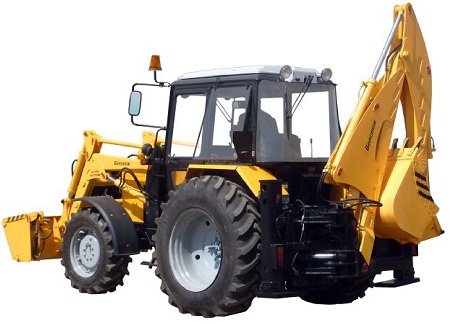

1.1.1. Экскаватор-бульдозер погрузочный ЭБП-7 (рис. 1) предназначен для выполнения следующих работ:

• фронтальным погрузочным оборудованием с ковшами — погрузочно-разгрузочные работы с сыпучими и мелкокусковыми материалами;
• отвалом — земляные работы на грунтах 1 и 2 категорий (планировки строительных площадок и грунтовых дорог, засыпки траншей, ям и т. п.;
• навесным экскаваторным оборудованием (обратной лопатой) — земляные работы на грунтах 1—4 категорий (копание траншей, котлованов, ям) с выгрузкой в транспортные средства или в отвал. Работа на грунтах выше 3 категории допускается только после предварительного рыхления;
• навесным гидромолотом — долбление (рыхление) твердого (мерзлого) грунта, дорожного покрытия, бетона и т. п.

1.1.2. Оборудование предназначено для эксплуатации при температуре от −20°C до +40°С.

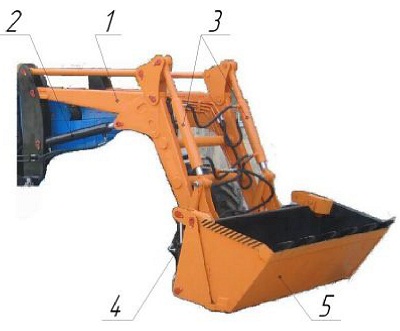

Рис. 1 Общий вид погрузочного оборудования.

1 — стрела, 2 — гидроцилиндр управления стрелой, 3 — гидроцилиндр управления ковшом, 4 — гидроцилиндр открытия челюсти, 5 — ковш челюстной.

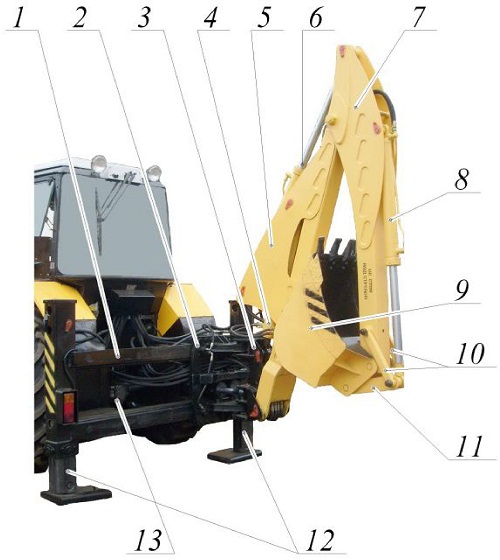

Рис. 2 Общий вид экскаваторного оборудования

1 — рама; 2 — салазки; 3 — опора поворотная; 4 — гидроцилиндр управления стрелой; 5 -стрела; 6 — гидроцилиндр управления рукоятью; 7 — рукоять; 8-гидроцилиндруправления ковшом; 9 — ковш; 10 — рычаги; 11 — тяга; 12 — аутригеры; 13 — гидронасос.
