Замена гильзы цилиндра (шестицилиндровые двигатели) дизельного двигателя Perkins

Проверка

Для достижения оптимальной производительности на протяжении эксплуатационного срока двигателя очень важно заменять изношенные или поврежденные гильзы цилиндров. Если замена гильзы цилиндра становится необходимой, в наличии имеются гильзы неподвижной посадки и частично обработанные гильзы.

Состояние гильзы цилиндра определяется следующим:
• Общее количество и расположение отшлифованной поверхности.
• Износом.
• Повреждениями стенок гильз.

ПРИМЕЧАНИЕ: Гильзу необязательно заменять в следующих случаях:
• Лощеная фактура все еще ясно просматривается.
• Производительность двигателя и потребление масла удовлетворительны

Состояние гильзы цилиндра, Проверка

1. Проверьте поверхность гильзы на предмет трещин и глубоких царапин.

2. Проверьте стенку гильзы на предмет участков, где лощена структура отполирована. См. рис. 98 и 99. Обратите особое внимание на область вокруг верхушки канала гильзы, сразу под графитным кольцом. В этой области нагрузка от поршневого кольца максимальна.

Проверка изношенности гильзы цилиндра

! ПРЕДУПРЕЖДЕНИЕ
Не используйте «Flex-hone» для ремонта гильз цилиндров.

Поврежденные или изношенные гильзы должны заменяться.

При замене гильз цилиндров должны устанавливаться новые поршневые кольца.

Если поверхности канала отшлифованы, то двигатель может потреблять большое количество масла, даже если износ поверхности очень небольшой.

Для обработки частично обработанных гильз цилиндров необходимо специальное обучение и оборудование.

3. Частично обработанные гильзы цилиндров должны растачиваться, а затем обрабатываться при помощи инструмента для шлифовки с алмазным напылением, базы карбида кремния и карбидо-кремниевой пластины, так, чтобы окончательная величина канала соответствовала размерам, приведенным в разделе Данных Двигателя.

Для механической обработки канала цилиндра необходимо специальное оборудование и обучение. Для получения дальнейшей информации обратитесь к дистрибьютору продукции “Perkins”.

Снятие Снятие гильзы цилиндра

Специальные инструменты:

Инструменты для снятия и установки, адаптеры для гильз цилиндров;
Инструмент для измерения высоты поршня;
Циферблатный индикатор.

ПРИМЕЧАНИЕ: Если нужно снять несколько гильз цилиндров, или в случае, если гильза цилиндра сидит очень туго, мы рекомендуем снять коленчатый вал и удалить гильзы при помощи пресса. Инструмент для снятия и установки также может использоваться – в том случае, если пресса нет в наличии, или если коленчатый вал должен оставаться установленным на двигатель. Выполнение этой операции может быть сложным.

1. Разберите двигатель. Поршень, шатун и сопло охлаждения поршня должны быть сняты с каждого цилиндра, из которого будет выниматься гильза.

2. Поверните коленчатый вал таким образом, чтобы получить доступ к гильзе цилиндра и защитить цапфу подшипника.

3. Установите инструмент для установки и снятия над центром гильзы цилиндра, как указано на рис. 100. Убедитесь в том, что основание инструмента не находится на верхушке фланца следующей гильзы цилиндра.

4. Убедитесь в том, что опоры опорные скобы в верхней части адаптера для удаления зацеплены с резьбовым стержнем. Установите гайку и шайбу на резьбовой стержень и затяните гайку напротив адаптера для удаления. Поверните ручку для удаления гильзы цилиндра с блока цилиндров. Нанесите смазочное масло на движущиеся части для уменьшения трения.

Служебная гильза, Установка

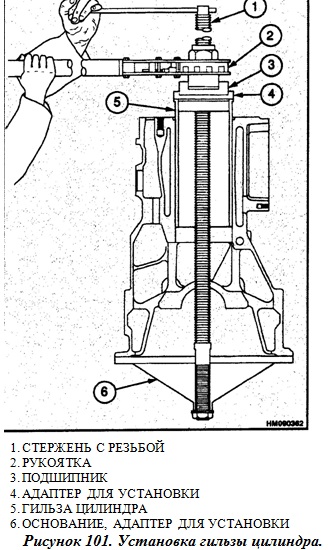

Служебная гильза представляет собой неподвижную насадку ± 0.03 мм (±0.001 д.) исходного канала. Некоторые сменные гильзы цилиндров устанавливаются легче, чем другие, благодаря допуску на обработку. Для установки тугой гильзы цилиндра может использоваться инструмент для установки. См. рис. 101. Также для установки тугой гильзы цилиндра может использоваться пресс. Не используйте молоток для установки гильзы цилиндра.

1. Убедитесь в том, что части чистые. Смажьте паз в блоке цилиндров машинным маслом. НЕ смазывайте верхние 50 мм (2 д.) паза в блоке цилиндров. На эту область будет наноситься уплотнитель. Установка гильзы цилиндра

2. Установите гильзу цилиндра в паз на блоке цилиндров. Убедитесь в том, что гильза цилиндра установлена вертикально и совмещена с пазом в блоке цилиндров. При помощи инструмента для установки гильз цилиндров вожмите гильзу цилиндра в блок цилиндров на 50 мм (2 д.) конечного положения, как показано на рис. 101.

3. Нанесите Loctite 602® на верхние 25 мм (1 д.) внешней поверхности гильзы цилиндра. Нанесите Loctite 602® на фланец и на блок цилиндров в том месте, где будет гильза цилиндра будет устанавливаться в блок цилиндров.

4. Вожмите гильзу цилиндра в ее окончательное положение в блоке цилиндров. Снимите устройство для установки и счистите
Loctite с блока цилиндров.

5. Подождите 15 минут, после чего проверьте размеры канала гильзы цилиндра. Loctite полностью застынет через 6 часов.

Внутренний диаметр служебной гильзы при установке должен составлять от 100.00 до 100.06 мм (от 3.937 до 3.939 д.).

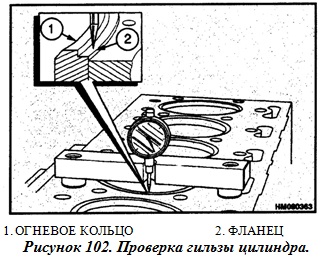

6. При помощи инструмента для измерения высоты поршня и циферблатного индикатора проверьте, находится ли гильза цилиндра в правильном положении. См. рис. 102. Фланец гильзы цилиндра: между 0.10 мм (0.004 д.) до 0.10 мм (0.004 д.) ниже верхней стороны бока цилиндров.

Проверка гильзы цилиндра

7. Установите новые поршневые кольца на поршень. См. «Поршневые кольца, Установка».

8. Установите блок поршня и шатуна. См. «Узел поршня и шатуна, Установка».

9. Установите сопла охлаждения поршней. См. «Сопла охлаждения поршня, Установка».

10. Установите узел крышки цилиндра. См. «Узел крышки цилиндра, установка».

ПРИМЕЧАНИЕ: Для правильной обработки внутренней поверхности гильзы цилиндра требуется специальное оборудование и обучение. Обратитесь к представителю «Perkins» для получения дополнительной информации.

ПРИМЕЧАНИЕ: Если установлена новая гильза цилиндра, то для первых пяти часов эксплуатации рекомендуется следующее:
• Не эксплуатировать двигатель в режиме полной нагрузки.
• Не эксплуатировать двигатель на полной скорости.
• Не оставлять двигатель работать на холостом ходу длительное время.

Частично обротанные гильзы, Установка

Частично обработанная гильза представляет собой посадку с натягом, устанавливаемую в исходный канал. Для установки потребуется специальный инструмент, см. рис. 101. Если гильзы при установке окажутся очень тугими, нужно будет воспользоваться гидравлическим прессом.

! ПРЕДУПРЕЖДЕНИЕ
Не бейте гильзу молотком.

1. Тщательно очистите исходной канал блока цилиндров.

2. Проверьте канал на предмет повреждение и коррозии. Поврежденный блок цилиндров следует утилизировать.

3. Тщательно очистите внешнюю поверхность гильзы при помощи жидкости для обезжиривания, одобренной для применения в таких целях.

4. Нанесите небольшое количество машинного масла в верхней части исходного канала для того, чтобы облегчить установку гильзы цилиндра.

5. Установите гильзу цилиндра в исходный канал; убедитесь в том, что она расположена вертикально. При помощи специального инструмента вожмите гильзу, пока она полностью не встанет на свое место в блоке цилиндров, как указано на рис. 101.

6. При помощи инструмента для измерения высоты поршня и циферблатного индикатора проверьте правильность установки гильзы цилиндра. См. рис .102. Фланец гильзы цилиндра: между 0.10 мм (0.004 д.) до 0.10 мм (0.004 д.) ниже верхней стороны бока цилиндров.

! ПРЕДУПРЕЖДЕНИЕ
Для механической обработки частично обработанных гильз требуется специальное обучение и оборудование.

7. Установите новые поршневые кольца на поршни. См. «Поршневые кольца, Установка».

8. Установите узел поршня и шатуна. См.«Узел поршня и шатуна, Установка».

9. Установите сопла охлаждения поршней. См.«Сопла охлаждения поршня, Установка».

10. Установите блок крышки цилиндров. См. «Блок крышки цилиндров, Установка».

11. Установите маслоотстойник. См. «Маслоотстойник, Установка».

ПРИМЕЧАНИЕ: Для правильной обработки внутренней поверхности гильзы цилиндра требуется специальное оборудование и обучение. Обратитесь к представителю «Perkins» для получения дополнительной информации.
