Крышка коробки распределения дизельного двигателя Perkins

Снятие

1. Слейте смазочно-охлаждающую жидкость. Снимите вентилятор. См. рис. 79.

2. Снимите приводные ремни и генератор переменного тока.

3. Снимите шкив коленчатого вала. См. раздел «Шкив коленчатого вала».

4. Снимите шкив привода вентилятора если необходим дополнительный зазор.

5. Снимите насос для смазочно-охлаждающей жидкости. См. раздел «Насос для смазочно-охлаждающей жидкости, снятие».

6. Снимите болты и гайки, которые удерживают крышку коробки распределения. Снимите крышку коробки распределения и звукопоглощающий футляр.

Крышка коробки распределения

Установка

Специальные инструменты:
Инструмент для регулировки, передний сальник

1. Поставьте новую прокладку и установите крышку коробки распределения на коробку распределения. См. рис. 79. При помощи двух болтов укрепите крышку коробки распределения. Установите специальный инструмент на коленчатый вал. Воспользуйтесь специальной шайбой и болтами для шкива коленчатого вала для того, чтобы укрепить инструмент для регулировки. Цель использования специального инструмента – убедиться в том, что передний сальник ровно прилегает по окружности, где прокладка стыкуется со шкивом коленчатого вала. См.рис. 80.

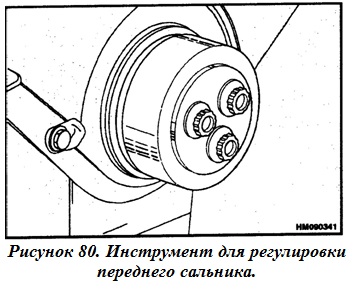

Инструмент для регулировки переднего сальника

! ПРЕДУПРЕЖДЕНИЕ
Правильная регулировка крышки коробки распределения очень важна и должна выполняться тщательно. Если регулировка будет некорректной, то передний сальник может подтекать, а шестерни насоса смазочно-охлаждающей жидкости могут выйти из строя.

2. Когда крышка коробки распределения отрегулирована с коленчатым валом, установите болты и гайки на крышку коробки распределения. Затяните болты до 22 Ньютонов/метр (16 фунтов/фут). Снимите устройство для регулировки.

3. Установите насос для смазочно-охлаждающей жидкости. См. раздел «Насос для смазочно-охлаждающей жидкости, Установка».

4. Установите шкив коленчатого вала. См. раздел «Шкив коленчатого вала».

5. Установите шкив привода вентилятора, если он был снят.

6. Установите генератор переменного тока и приводные ремни, отрегулируйте натяжение. См. раздел «Приводные ремни».

7. Установите вентилятор. Заправьте систему охлаждения.
